वितरण बॉक्स क्या है और आधुनिक विद्युत प्रणालियों में यह क्यों महत्वपूर्ण है?

A वितरण बॉक्सयह किसी भी विद्युत स्थापना में सबसे महत्वपूर्ण घटकों में से एक है, चाहे वह आवासीय, वाणिज्यिक या औद्योगिक हो। यह केंद्रीय केंद्र के रूप में कार्य करता है जो सिस्टम को ओवरलोड, शॉर्ट सर्किट और विद्युत दोषों से बचाते हुए कई सर्किटों में विद्युत शक्ति को सुरक्षित और कुशलता से वितरित करता है। यह आलेख वितरण बक्सों की गहरी और व्यावहारिक समझ प्रदान करता है, जिसमें उनकी संरचना, कार्य सिद्धांत, प्रकार, चयन मानदंड, स्थापना विचार, सुरक्षा मानक और रखरखाव प्रथाएं शामिल हैं। यह इंजीनियरों, ठेकेदारों और सुविधा प्रबंधकों को सूचित निर्णय लेने में मदद करने के लिए सामान्य उपयोगकर्ता चिंताओं और वास्तविक दुनिया के दर्द बिंदुओं को भी संबोधित करता है।

विषयसूची

• 1. वितरण बक्सों का परिचय
• 2. वितरण बॉक्स क्यों आवश्यक हैं?
• 3. आंतरिक संरचना और घटक
• 4. वितरण बक्सों के प्रकार
• 5. सही वितरण बॉक्स कैसे चुनें
• 6. इंस्टालेशन की सर्वोत्तम प्रथाएँ
• 7. सुरक्षा मानक और सुरक्षा सुविधाएँ
• 8. सामान्य समस्याएँ और समस्या निवारण
• 9. रखरखाव और जीवनकाल विस्तार
• 10. तकनीकी तुलना तालिका
• 11. अक्सर पूछे जाने वाले प्रश्न
• 12. निष्कर्ष और उद्योग अंतर्दृष्टि

1. वितरण बक्सों का परिचय

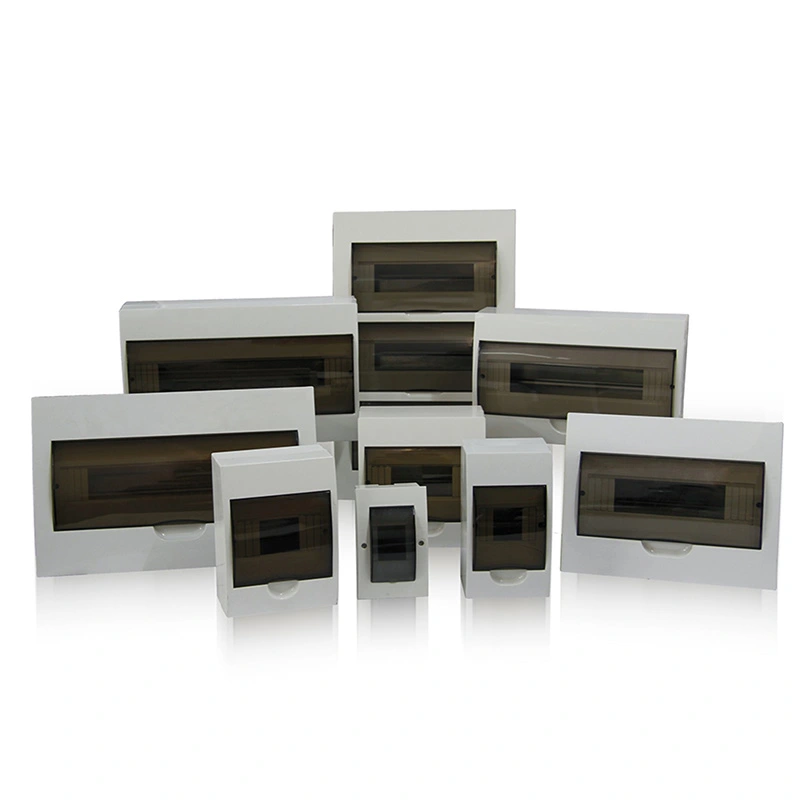

एक वितरण बॉक्स (जिसे अक्सर डीबी बॉक्स, ब्रेकर पैनल या इलेक्ट्रिकल पैनल बोर्ड कहा जाता है) किसी भी विद्युत वितरण प्रणाली का एक मूलभूत हिस्सा है। यह मुख्य आपूर्ति से आने वाली बिजली प्राप्त करता है और इसे कई आउटगोइंग सर्किट में पुनर्वितरित करता है। विद्युत सुरक्षा सुनिश्चित करने के लिए प्रत्येक सर्किट को आमतौर पर सर्किट ब्रेकर या फ़्यूज़ द्वारा संरक्षित किया जाता है।

आधुनिक बुनियादी ढांचे में, उपकरणों, स्वचालन प्रणालियों और औद्योगिक मशीनरी के बढ़ते उपयोग के कारण विद्युत भार अधिक जटिल होता जा रहा है। उचित रूप से डिज़ाइन किए गए वितरण बॉक्स के बिना, विद्युत प्रणालियों को बार-बार ओवरलोड, अक्षमताओं और सुरक्षा खतरों का सामना करना पड़ेगा।

2. वितरण बॉक्स क्यों आवश्यक हैं?

वितरण बक्से केवल निष्क्रिय बाड़े नहीं हैं; वे सक्रिय रूप से विद्युत स्थिरता और सुरक्षा सुनिश्चित करते हैं। इनके महत्व को कई दृष्टिकोण से समझा जा सकता है:

• सुरक्षा संरक्षण:विद्युत अधिभार, शॉर्ट सर्किट और आग के खतरों को रोकता है।
• बिजली प्रबंधन:विद्युत को सभी सर्किटों में समान रूप से वितरित करता है।
• सिस्टम संगठन:वायरिंग को संरचित और प्रबंधनीय बनाए रखता है।
• त्रुटि का पृथक्करण:पूरे सिस्टम को प्रभावित किए बिना विशिष्ट सर्किट को बंद करने की अनुमति देता है।
• स्केलेबिलिटी:विद्युत भार के भविष्य के विस्तार का समर्थन करता है।

आवासीय भवनों में, एक वितरण बॉक्स यह सुनिश्चित करता है कि प्रकाश व्यवस्था, एयर कंडीशनिंग और उपकरण सुरक्षित रूप से संचालित हों। औद्योगिक वातावरण में, उच्च-शक्ति मशीनरी और निरंतर संचालन के कारण यह और भी महत्वपूर्ण हो जाता है।

3. आंतरिक संरचना और घटक

एक विशिष्ट वितरण बॉक्स में कई प्रमुख घटक होते हैं जो सुरक्षित और कुशल बिजली वितरण सुनिश्चित करने के लिए एक साथ काम करते हैं।

• मुख्य सर्किट ब्रेकर:संपूर्ण सिस्टम को नियंत्रित करता है और प्राथमिक सुरक्षा प्रदान करता है।
• शाखा सर्किट ब्रेकर:व्यक्तिगत सर्किट को ओवरलोड से बचाएं।
• बसबार:बिजली का संचालन करें और आंतरिक रूप से बिजली वितरित करें।
• न्यूट्रल और अर्थ बार्स:उचित ग्राउंडिंग और सुरक्षा सुनिश्चित करें।
• संलग्नक:धातु या अग्निरोधी प्लास्टिक से बना सुरक्षात्मक आवरण।
• वायरिंग टर्मिनल:इनकमिंग और आउटगोइंग केबल के लिए कनेक्शन बिंदु।

प्रत्येक घटक यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है कि सिस्टम अलग-अलग विद्युत भार के तहत स्थिर रहे।

4. वितरण बक्सों के प्रकार

वितरण बक्से अनुप्रयोग, वोल्टेज स्तर और स्थापना वातावरण के आधार पर विभिन्न प्रकारों में आते हैं।

• मुख्य वितरण बोर्ड (एमडीबी):उपयोगिता से बिजली प्राप्त करने वाला प्राथमिक वितरण बिंदु।
• उप वितरण बोर्ड (एसडीबी):छोटे क्षेत्रों या विभागों को बिजली वितरित करता है।
• अंतिम वितरण बोर्ड:अंतिम-उपयोगकर्ता उपकरणों को सीधे बिजली की आपूर्ति करता है।
• औद्योगिक वितरण बॉक्स:हेवी-ड्यूटी मशीनरी और उच्च भार वाले वातावरण के लिए डिज़ाइन किया गया।
• आवासीय वितरण बॉक्स:घरों और छोटी इमारतों में उपयोग किया जाता है।

प्रत्येक प्रकार को विशिष्ट विद्युत मांगों से मेल खाने के लिए अलग-अलग क्षमता रेटिंग और सुरक्षा आवश्यकताओं के साथ डिज़ाइन किया गया है।

5. सही वितरण बॉक्स कैसे चुनें

सुरक्षा और प्रदर्शन के लिए सही वितरण बॉक्स का चयन करना महत्वपूर्ण है। कई कारकों पर विचार किया जाना चाहिए:

• भार क्षमता:सुनिश्चित करें कि बॉक्स कुल विद्युत भार संभाल सकता है।
• सर्किट की संख्या:वर्तमान और भविष्य की विस्तार आवश्यकताओं के आधार पर चुनें।
• सामग्री की गुणवत्ता:औद्योगिक उपयोग के लिए धातु के बाड़े, आवासीय के लिए प्लास्टिक।
• प्रवेश सुरक्षा (आईपी रेटिंग):धूल और पानी के प्रति प्रतिरोध निर्धारित करता है।
• अनुपालन मानक:अंतरराष्ट्रीय विद्युत सुरक्षा मानकों को पूरा करना होगा।

खराब चयन के कारण अक्सर ओवरहीटिंग, बार-बार ट्रिपिंग और सिस्टम विफलताएं होती हैं।

6. इंस्टालेशन की सर्वोत्तम प्रथाएँ

उचित स्थापना वितरण बॉक्स की दीर्घकालिक विश्वसनीयता और सुरक्षा सुनिश्चित करती है। प्रमुख प्रथाओं में शामिल हैं:

• सूखे, हवादार और सुलभ स्थान पर स्थापित करें।
• उचित ग्राउंडिंग और अर्थिंग कनेक्शन सुनिश्चित करें।
• प्रत्येक लोड के लिए सही रेटेड सर्किट ब्रेकर का उपयोग करें।
• आसान पहचान के लिए सभी सर्किटों को स्पष्ट रूप से लेबल करें।
• अधिक गर्मी और भ्रम से बचने के लिए वायरिंग व्यवस्थित रखें।

औद्योगिक और वाणिज्यिक प्रणालियों के लिए व्यावसायिक स्थापना की दृढ़ता से अनुशंसा की जाती है।

7. सुरक्षा मानक और सुरक्षा सुविधाएँ

आधुनिक वितरण बक्से में उपकरण और उपयोगकर्ताओं दोनों की सुरक्षा के लिए कई सुरक्षा सुविधाएँ शामिल हैं।

• अत्यधिक धारा प्रवाह को रोकने के लिए अधिभार संरक्षण।
• अचानक खराबी की स्थिति के लिए शॉर्ट सर्किट सुरक्षा।
• रिसाव का पता लगाने के लिए अवशिष्ट वर्तमान उपकरण (आरसीडी)।
• उन्नत प्रणालियों में आर्क दोष संरक्षण।

आईईसी और राष्ट्रीय विद्युत कोड का अनुपालन विभिन्न वातावरणों में सुरक्षित संचालन सुनिश्चित करता है।

8. सामान्य समस्याएँ और समस्या निवारण

यहां तक ​​कि अच्छी तरह से स्थापित वितरण बॉक्स भी समय के साथ समस्याओं का अनुभव कर सकते हैं। सामान्य समस्याओं में शामिल हैं:

• बार-बार ट्रिपिंग:आमतौर पर ओवरलोड या दोषपूर्ण उपकरणों के कारण होता है।
• ज़्यादा गरम होना:अक्सर ढीले कनेक्शन या कम आकार की वायरिंग के कारण।
• संक्षारण:उचित सुरक्षा घेरे के बिना आर्द्र वातावरण में होता है।
• ब्रेकर की विफलता:उम्र बढ़ने वाले घटक सही ढंग से प्रतिक्रिया देने में विफल हो सकते हैं।

नियमित निरीक्षण इन समस्याओं को शीघ्र पहचानने में मदद करता है और सिस्टम डाउनटाइम को रोकता है।

9. रखरखाव और जीवनकाल विस्तार

उचित रखरखाव से वितरण बॉक्स का जीवनकाल काफी बढ़ जाता है और सुरक्षा में सुधार होता है।

• ढीलेपन के लिए नियमित रूप से वायरिंग कनेक्शन का निरीक्षण करें।
• धूल जमा होने से रोकने के लिए आंतरिक घटकों को साफ करें।
• समय-समय पर सर्किट ब्रेकर का परीक्षण करें।
• क्षतिग्रस्त या पुराने हो चुके घटकों को तुरंत बदलें।
• असंतुलन से बचने के लिए लोड वितरण की निगरानी करें।

एक अच्छी तरह से बनाए रखा गया सिस्टम उपयोग की स्थितियों के आधार पर एक दशक से अधिक समय तक कुशलतापूर्वक काम कर सकता है।

10. तकनीकी तुलना तालिका

11. अक्सर पूछे जाने वाले प्रश्न

Q1: वितरण बॉक्स का मुख्य कार्य क्या है?
यह सिस्टम को ओवरलोड और दोषों से बचाते हुए विद्युत शक्ति को कई सर्किटों में सुरक्षित रूप से वितरित करता है।

Q2: वितरण बॉक्स कितने समय तक चलता है?
उचित रखरखाव के साथ, यह पर्यावरणीय परिस्थितियों और उपयोग के आधार पर 10-20 वर्षों तक चल सकता है।

Q3: क्या वितरण बॉक्स को अपग्रेड किया जा सकता है?
हाँ, यदि परिक्षेत्र विस्तार का समर्थन करता है तो अतिरिक्त सर्किट और उन्नत ब्रेकर स्थापित किए जा सकते हैं।

Q4: वितरण बॉक्स के बार-बार ट्रिप होने का क्या कारण है?
ओवरलोडेड सर्किट, दोषपूर्ण उपकरण, या वायरिंग समस्याएँ सामान्य कारण हैं।

Q5: क्या व्यावसायिक स्थापना आवश्यक है?
सुरक्षा और अनुपालन कारणों से, पेशेवर स्थापना की अत्यधिक अनुशंसा की जाती है, खासकर औद्योगिक प्रणालियों के लिए।

12. निष्कर्ष और उद्योग अंतर्दृष्टि

एक वितरण बॉक्स सिर्फ एक विद्युत परिक्षेत्र से कहीं अधिक है - यह किसी भी सुरक्षित और कुशल बिजली वितरण प्रणाली का मूल है। जैसे-जैसे आवासीय, वाणिज्यिक और औद्योगिक क्षेत्रों में बिजली की मांग बढ़ती जा रही है, विश्वसनीय वितरण प्रणालियों का महत्व और भी अधिक महत्वपूर्ण हो जाता है।

उचित चयन, स्थापना और रखरखाव ऊर्जा दक्षता में सुधार करते हुए परिचालन जोखिमों को काफी कम कर सकता है। उच्च गुणवत्ता वाले वितरण बक्सों में निवेश किसी भी विद्युत बुनियादी ढांचे के लिए दीर्घकालिक सुरक्षा और स्थिरता सुनिश्चित करता है।

आधुनिक इंजीनियरिंग अभ्यास में, वितरण प्रणालियों में विस्तार पर ध्यान सीधे परिचालन विश्वसनीयता और सुरक्षा आश्वासन में तब्दील हो जाता है।
