मोल्डेड केस सर्किट ब्रेकर्स के लिए एक व्यावहारिक मार्गदर्शिका

2026-08-25 0 मुझे संदेश दे देना

एमसीसीबी क्या है?

एक एमसीसीबी -केस ढाला सर्किट ब्रेकर- एक लो-वोल्टेज सुरक्षात्मक उपकरण है जो ओवरलोड या शॉर्ट-सर्किट की स्थिति का पता चलने पर सर्किट को स्वचालित रूप से डिस्कनेक्ट कर देता है। फ़्यूज़ के विपरीत, इसे यात्रा के बाद रीसेट और पुन: उपयोग किया जा सकता है। मोल्डेड केस के अंदर, एक थर्मल-मैग्नेटिक ट्रिप तंत्र दो कार्यों को संभालता है: एक थर्मल तत्व निरंतर अधिभार पर प्रतिक्रिया करता है, जबकि एक चुंबकीय तत्व शॉर्ट-सर्किट दोषों पर तुरंत प्रतिक्रिया करता है। परिणाम वह सुरक्षा है जो वास्तविक विद्युत भार के व्यवहार से मेल खाती है।

एमसीसीबी कब चुनें: मुख्य इनकमिंग फीडर, तीन-चरण वितरण पैनल, बड़े मोटर सर्किट, या कोई भी बिंदु जहां संभावित शॉर्ट-सर्किट करंट एमसीबी से बाधित हो सकता है।

जब एक एमसीबी पर्याप्त हो: मामूली भार और कम दोष स्तर वाले अंतिम उप-सर्किट - आवासीय बोर्ड, प्रकाश व्यवस्था और सॉकेट सर्किट।

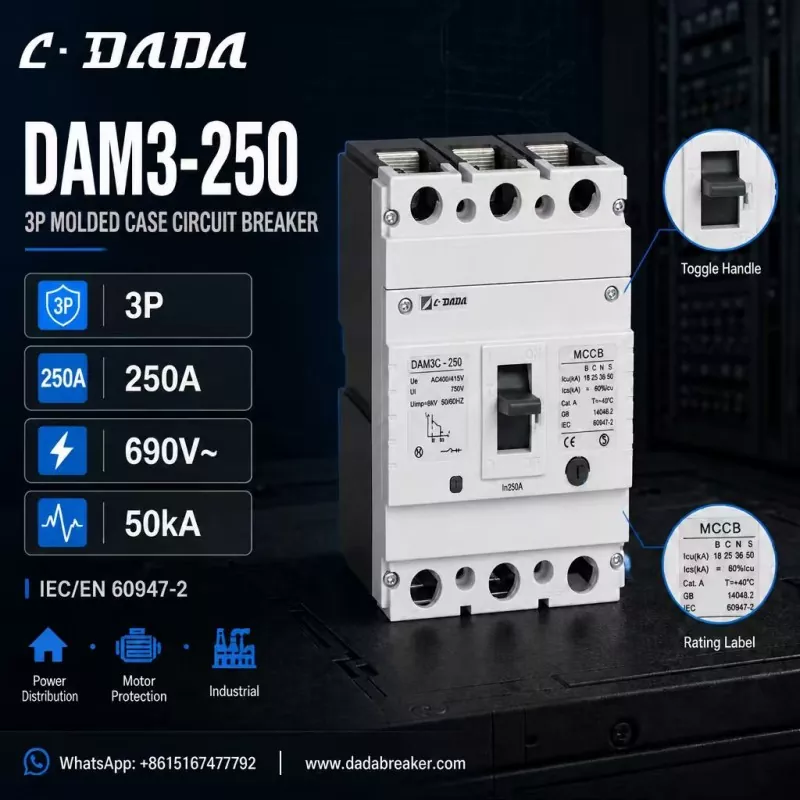

250A three-pole MCCB

सही एमसीसीबी का चयन कैसे करें

रेटेड वर्तमान (में)

1. - निरंतर लोड का मिलान करें, और मोटरों की शुरुआती धाराओं के लिए हेडरूम की अनुमति दें।

तोड़ने की क्षमता (आईसीयू / आईसीएस)

2. - संस्थापन बिंदु पर संभावित शॉर्ट-सर्किट करंट से अधिक होना चाहिए। दोष का स्तर जितना अधिक होगा, आपको उतने ही अधिक आईसीयू की आवश्यकता होगी।

डंडे

3. - तीन-चरण प्रणालियों के लिए 3पी, 4पी जहां न्यूट्रल को भी वियोग की आवश्यकता होती है।

वोल्टेज रेटिंग

4. - सिस्टम के विरुद्ध रेटेड परिचालन वोल्टेज (यूई), इन्सुलेशन वोल्टेज (यूआई) और आवेग प्रतिरोध (यूआईएमपी) की जांच करें।

मानक और प्रमाणीकरण

5. - आईईसी/ईएन 60947-2 अनुपालन और सीई मार्किंग अंतरराष्ट्रीय परियोजनाओं के लिए आधार रेखा हैं।

आवेदन

6. - मोटर सुरक्षा, बिजली वितरण और औद्योगिक प्रतिष्ठानों के लिए अलग-अलग फ्रेम रेटिंग और ट्रिप विशेषताओं की आवश्यकता हो सकती है।

एक सुस्पष्ट 250A MCCB कैसा दिखता है:

इसे ठोस बनाने के लिए, C·DADA इलेक्ट्रिक के DAM3-250 पर विचार करें - एक 250A तीन-पोल MCCB जो दर्शाता है कि इस श्रेणी के उपकरण में क्या देखना है:

3P कॉन्फ़िगरेशन

● 250A रेटेड करंट (In) के साथ, तीन-चरण वितरण बोर्डों के लिए उपयुक्त

वोल्टेज रेटिंग:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA तक तोड़ने की क्षमता

● - बी / सी / एन / एस वेरिएंट में 18 / 25 / 36 / 50 केए का आईसीयू, ताकि इंस्टॉलर नेटवर्क के विभिन्न बिंदुओं पर गलती के स्तर का मिलान कर सकें

आईईसी/ईएन 60947-2 और जीबी 14048.2 अनुपालन

● सीई चिह्नित, दृश्यमान परिचालन स्थिति के लिए एक स्पष्ट चालू/बंद टॉगल हैंडल के साथ

● बिजली वितरण, मोटर सुरक्षा और औद्योगिक अनुप्रयोगों के लिए निर्मित

इस विनिर्देश के पीछे तर्क: 50kA क्लास ब्रेकिंग क्षमता वाला 250A, 3-पोल फ्रेम पैनल बिल्डर और ठेकेदार की अधिकांश जरूरतों को पूरा करता है - मुख्य वितरण बोर्ड से लेकर मोटर फीडर सर्किट तक - जबकि कई आईसीयू वेरिएंट आपको वास्तविक गलती स्तरों के मुकाबले सही आकार की लागत देते हैं।

चयन अनुशंसा

● कम दोष स्तर वाले ~125ए तक के अंतिम सर्किट के लिए, एमसीबी किफायती विकल्प है।

● मुख्य वितरण, मोटर सुरक्षा और औद्योगिक स्विचगियर के लिए, ब्रेकिंग क्षमता वाला एक एमसीसीबी चुनें जो इंस्टॉलेशन के संभावित शॉर्ट-सर्किट करंट से अधिक हो।

● जब संदेह हो, तो ब्रेकिंग क्षमता पर आकार एक वर्ग ऊपर रखें: लागत अंतर छोटा है, जबकि सुरक्षा मार्जिन एक छोटी सी गलती और एक बड़े आउटेज के बीच का अंतर हो सकता है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: एमसीसीबी क्या है?

ए: एकेस ढाला सर्किट ब्रेकरएक रीसेट करने योग्य लो-वोल्टेज सुरक्षात्मक उपकरण है जो ओवरलोड या शॉर्ट-सर्किट पर सर्किट को डिस्कनेक्ट कर देता है, जिसे लघु सर्किट ब्रेकर की तुलना में उच्च धाराओं और गलती स्तरों के लिए डिज़ाइन किया गया है।

प्रश्न: एमसीसीबी पर आईसीयू का क्या मतलब है?

ए: आईसीयू अंतिम शॉर्ट-सर्किट ब्रेकिंग क्षमता है - ब्रेकर द्वारा बाधित की जा सकने वाली अधिकतम फॉल्ट करंट। आईसीएस सेवा को तोड़ने की क्षमता है, जिस स्तर पर यह बार-बार बाधित हो सकता है और चालू रह सकता है।

प्रश्न: मैं अपने एमसीसीबी के लिए ब्रेकिंग क्षमता कैसे चुनूं?

ए: इंस्टॉलेशन बिंदु पर संभावित शॉर्ट-सर्किट करंट से अधिक आईसीयू रेटिंग चुनें। उच्च ट्रांसफार्मर क्षमता या लंबे औद्योगिक फीडर वाले वितरण बोर्डों को आमतौर पर 36-50kA श्रेणी के उपकरणों की आवश्यकता होती है।

प्रश्न: DAM3-250 MCCB क्या है?

A: DAM3-250 C·DADA इलेक्ट्रिक का 250A तीन-पोल मोल्डेड केस सर्किट ब्रेकर है, जो बिजली वितरण, मोटर सुरक्षा और औद्योगिक अनुप्रयोगों के लिए 50kA तक की ब्रेकिंग क्षमता के साथ 690V तक रेटेड है।
