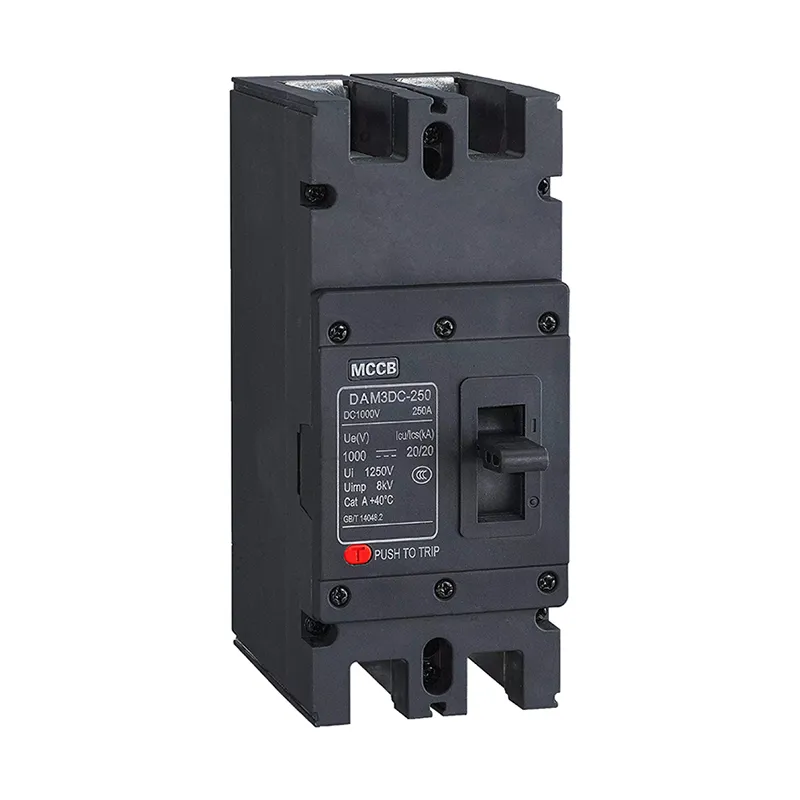

1000V डीसी मोल्डेड केस सर्किट ब्रेकर

आधुनिक नवीकरणीय ऊर्जा प्रणालियों की मांग की जरूरतों के लिए इंजीनियर किया गया, CDADA DAM3PV सीरीज 1000V DC मोल्डेड केस सर्किट ब्रेकर DC पावर ग्रिड और DC 1500V और 800A तक फोटोवोल्टिक (PV) इंस्टॉलेशन में मजबूत ओवरलोड और शॉर्ट-सर्किट सुरक्षा प्रदान करता है। शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड, निर्माता के रूप में, हमारे उच्च-प्रदर्शन डीसी एमसीसीबी को विशेष रूप से सौर फार्म, बैटरी भंडारण संयंत्र, ईवी चार्जिंग बुनियादी ढांचे और औद्योगिक डीसी माइक्रोग्रिड के लिए अनुकूलित किया गया है।

एसी ब्रेकरों के विपरीत, DAM3PV श्रृंखला में एक विशेष आर्क-शमन प्रणाली होती है जो उच्च-ऊर्जा डीसी आर्क को सुरक्षित रूप से बाधित करती है - उन प्रणालियों में महत्वपूर्ण जहां वोल्टेज स्थिर रहता है और आर्क स्वयं बुझते नहीं हैं। 1000V या 1500V DC के रेटेड वर्किंग वोल्टेज के साथ, यह आवासीय/वाणिज्यिक (1000V) और यूटिलिटी-स्केल (1500V) सौर आर्किटेक्चर दोनों का समर्थन करता है।

2P, 3P और 4P कॉन्फ़िगरेशन में उपलब्ध, DAM3PV 250A से 800A तक फ्रेम करंट और समायोज्य रेटेड करंट (जैसे, 250-फ्रेम के लिए 100A-250A) प्रदान करता है। यह 40kA (कम वोल्टेज पर) और 1000V/1500V DC पर 20kA तक की अंतिम ब्रेकिंग क्षमता प्रदान करता है, जिससे बड़े एरे में भी विश्वसनीय फॉल्ट क्लीयरेंस सुनिश्चित होता है। ब्रेकर में बिल्ट-इन आइसोलेशन फ़ंक्शन, IP20 सुरक्षा शामिल है, और रिमोट मॉनिटरिंग और नियंत्रण के लिए मैनुअल या इलेक्ट्रिक ऑपरेशन, प्लस सहायक, शंट ट्रिप और अलार्म संपर्कों का समर्थन करता है।

अंतरराष्ट्रीय मानकों के लिए प्रमाणित और कठोर वातावरण (प्रदूषण डिग्री 3, -5°C से +40°C) के लिए निर्मित, CDADA DAM3PV DC बिजली सुरक्षा के लिए सुरक्षित, स्केलेबल और भविष्य के लिए तैयार विकल्प है।

मुख्य विशिष्टताएँ

CDADA 1000V DC मोल्डेड केस सर्किट ब्रेकर क्यों चुनें?

★ ट्रू डीसी आर्क इंटरप्शन टेक्नोलॉजी

विशेष रूप से डिज़ाइन किया गया आर्क शूट और चुंबकीय ब्लो-आउट सिस्टम उच्च-वोल्टेज डीसी दोषों का सुरक्षित रुकावट सुनिश्चित करता है - संशोधित एसी ब्रेकर नहीं।

★ 1000V और 1500V सिस्टम के लिए सौर-अनुकूलित

स्पष्ट पोल/वोल्टेज मिलान के साथ, छत से लेकर उपयोगिता-पैमाने तक सभी प्रमुख पीवी स्ट्रिंग वोल्टेज को कवर करता है।

★ सिस्टम वोल्टेज पर उच्च ब्रेकिंग क्षमता

1000V DC पर 20kA बड़े सौर संयंत्रों के लिए IEC आवश्यकताओं को पूरा करता है - डाउनस्ट्रीम उपकरणों के साथ चयनात्मक समन्वय सुनिश्चित करता है।

★ बिल्ट-इन आइसोलेशन + सहायक उपकरण

सुरक्षात्मक उपकरण और रखरखाव आइसोलेटर दोनों के रूप में कार्य करता है; वैकल्पिक मॉड्यूल के माध्यम से दूरस्थ ट्रिपिंग और स्थिति प्रतिक्रिया का समर्थन करता है।

★ कठोर वातावरण के लिए मजबूत

प्रदूषण डिग्री 3 रेटिंग और विस्तृत तापमान सीमा इसे रेगिस्तान, तटीय या छत पर स्थापित करने के लिए उपयुक्त बनाती है।

★ वैश्विक अनुपालन एवं समर्थन

अंतर्राष्ट्रीय परियोजनाओं के लिए अंग्रेजी में दस्तावेज़ीकरण के साथ, शंघाई DADA की तकनीकी टीम द्वारा समर्थित, IEC मानकों के अनुसार डिज़ाइन किया गया।

विशिष्ट अनुप्रयोग

यूटिलिटी-स्केल सोलर फार्म: कंबाइनर या इन्वर्टर इनपुट पर डीसी साइड सुरक्षा

वाणिज्यिक छत पीवी: 1000V स्ट्रिंग एकत्रीकरण और दोष अलगाव

बैटरी एनर्जी स्टोरेज सिस्टम (बीईएसएस): डीसी बस सुरक्षा

ईवी फास्ट चार्जिंग स्टेशन: उच्च शक्ति डीसी वितरण

रेल और टेलीकॉम डीसी ग्रिड: विश्वसनीय बैकअप पावर सर्किट सुरक्षा

सीडीएडीए क्यों चुनें?

★ हमारे पास एक समर्पित "सोलर डीसी" उत्पाद लाइन है, जिसमें फोटोवोल्टिक प्रणालियों की अनूठी आवश्यकताओं के लिए डिज़ाइन किए गए डीसी सर्किट ब्रेकर, फ़्यूज़, एसपीडी और कॉम्बिनर शामिल हैं।

★ OEM (हमारे उत्पादों पर आपका ब्रांड) और ODM (कस्टम डिज़ाइन) सेवाएं हमारी ताकत हैं। हम निजी लेबलिंग और कस्टम पैकेजिंग का समर्थन करते हैं।

★ हमारे प्रमुख लाभ हैं:

1) पूर्ण अंतर्राष्ट्रीय प्रमाणपत्र,

2) मजबूत OEM/ODM क्षमता,

3) उच्च लागत-प्रदर्शन अनुपात,

4) विश्वसनीय बड़े पैमाने पर उत्पादन क्षमता,

5) व्यापक निर्यात अनुभव।

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या मैं 1000V DC सोलर सिस्टम के लिए AC MCCB का उपयोग कर सकता हूँ?

A1: बिल्कुल नहीं. शून्य-क्रॉसिंग की कमी के कारण एसी ब्रेकर विश्वसनीय रूप से डीसी आर्क को बाधित नहीं कर सकते हैं। इससे भयावह विफलता, आग या उपकरण क्षति का जोखिम है। हमेशा CDADA DAM3PV जैसे DC-प्रमाणित MCCB का उपयोग करें।

Q2: DAM3PV-250 और DAM3PV-400HU के बीच क्या अंतर है?

ए2: "एचयू" प्रत्यय उच्च प्रदर्शन को दर्शाता है - जिसमें उन्नत आर्क नियंत्रण, बड़े टर्मिनल और आर्क दमन कवर के साथ संगतता शामिल है। महत्वपूर्ण सौर अनुप्रयोगों के लिए एचयू मॉडल की सिफारिश की जाती है।

Q3: क्या मुझे आर्क कवर की आवश्यकता है?

ए3: बंद अलमारियाँ में अत्यधिक अनुशंसित। "शून्य आर्क कवर" में रुकावट के दौरान प्लाज्मा होता है, जो ऑपरेटर सुरक्षा में सुधार करता है और आंतरिक क्षति को कम करता है - विशेष रूप से 1000V+ पर महत्वपूर्ण है।

Q4: क्या इसे मैन्युअल डिस्कनेक्ट स्विच के रूप में उपयोग किया जा सकता है?

ए4: हाँ. सभी DAM3PV मॉडल में अलगाव विशेषताएँ होती हैं - जिसका अर्थ है कि वे दृश्यमान संपर्क पृथक्करण प्रदान करते हैं और रखरखाव अलगाव के लिए सुरक्षा मानकों को पूरा करते हैं।

Q5: डीसी एमसीसीबी के लिए एबीबी, श्नाइडर, या ईटन के बजाय सीडीएडीए को क्यों चुनें?

A5: CDADA ऑफर करता है:

● सुरक्षा से समझौता किए बिना लागत प्रभावी 1000V/1500V DC सुरक्षा

● पूर्ण सहायक पारिस्थितिकी तंत्र (शंट, अलार्म, रिमोट कंट्रोल)

● एशिया, अफ्रीका और LATAM में तेज़ डिलीवरी और स्थानीयकृत समर्थन

● वैश्विक स्तर पर स्थापित सौर परियोजनाओं में से >10GW में सिद्ध क्षेत्र विश्वसनीयता
