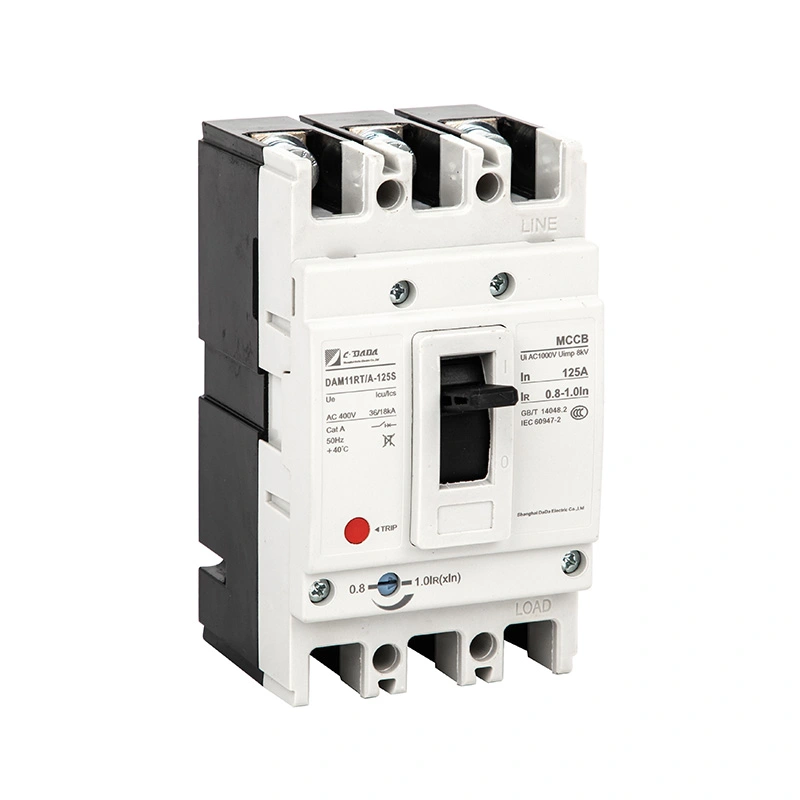

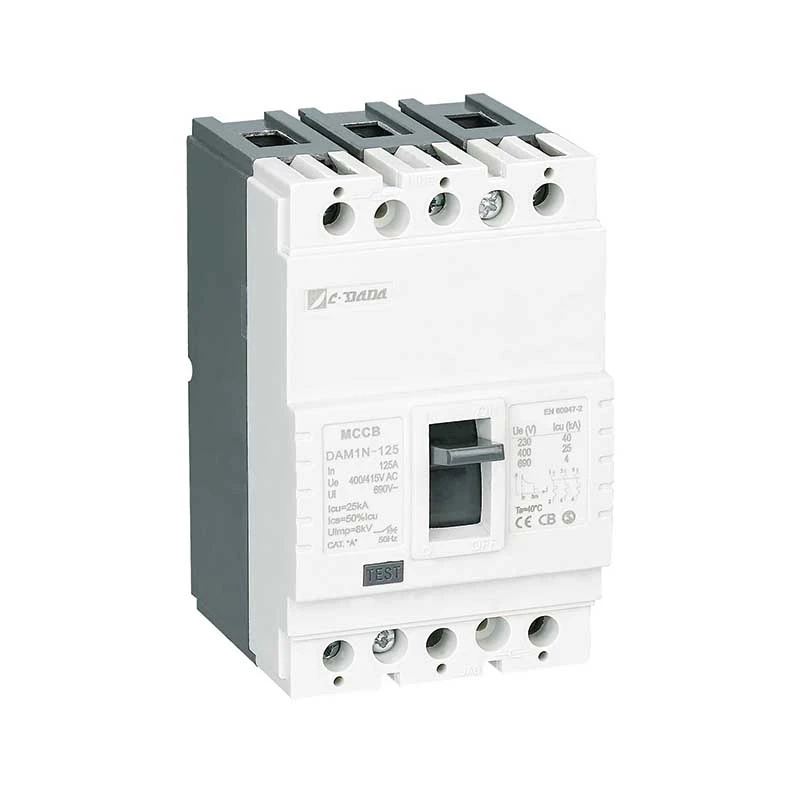

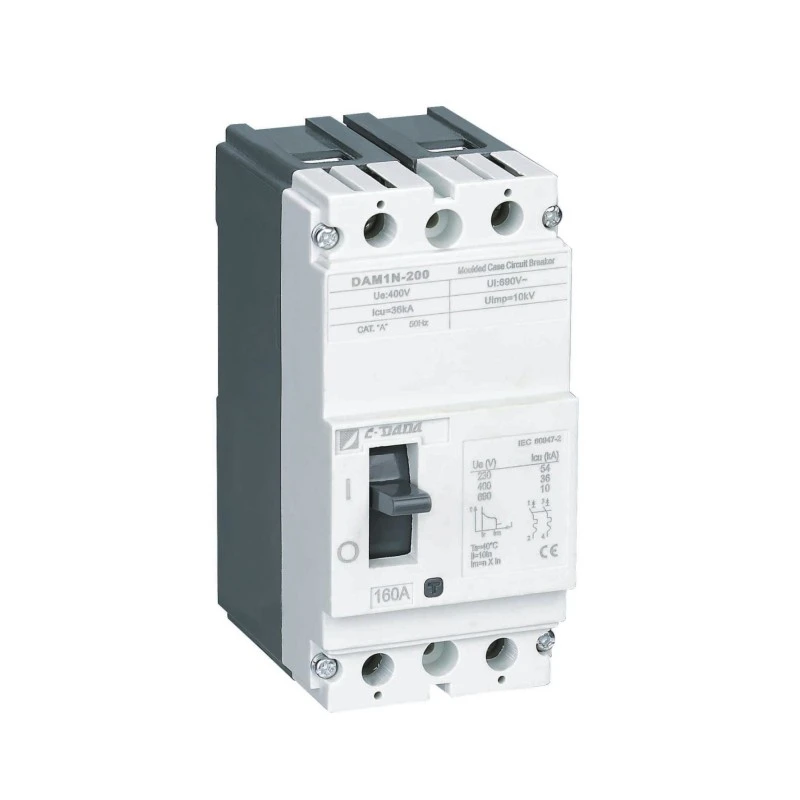

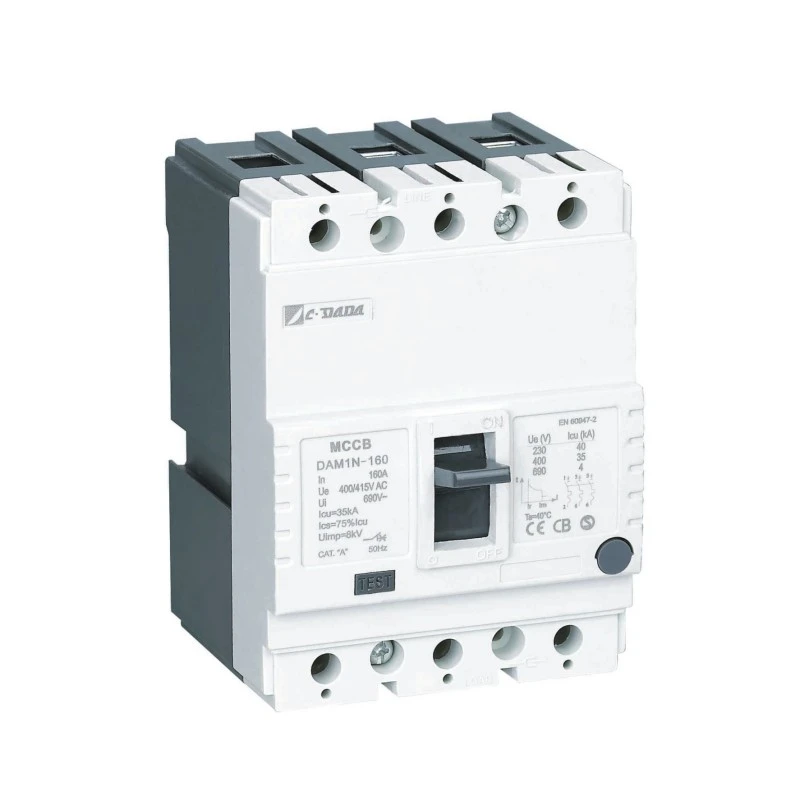

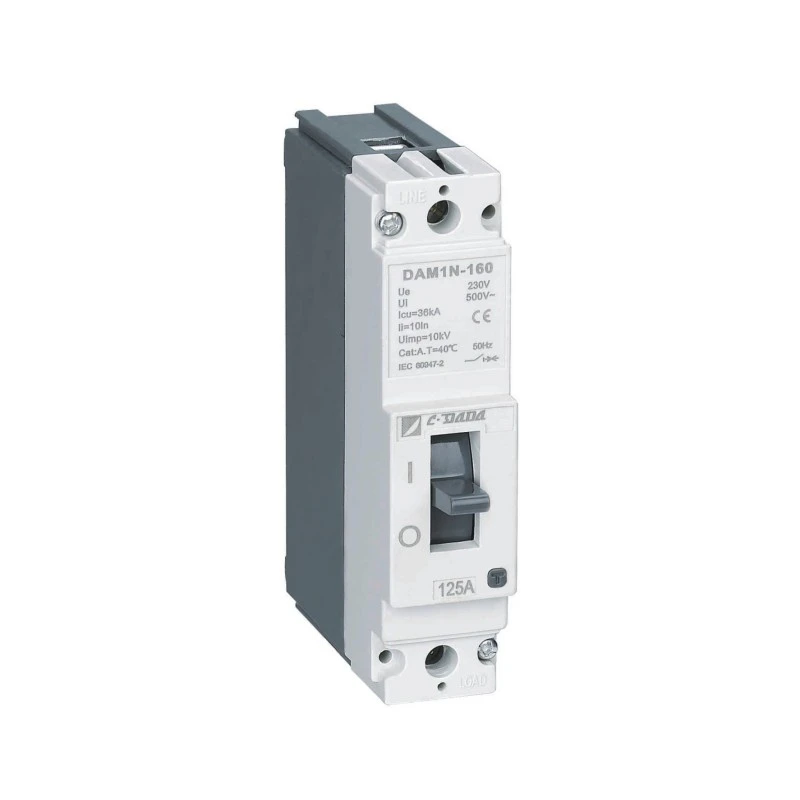

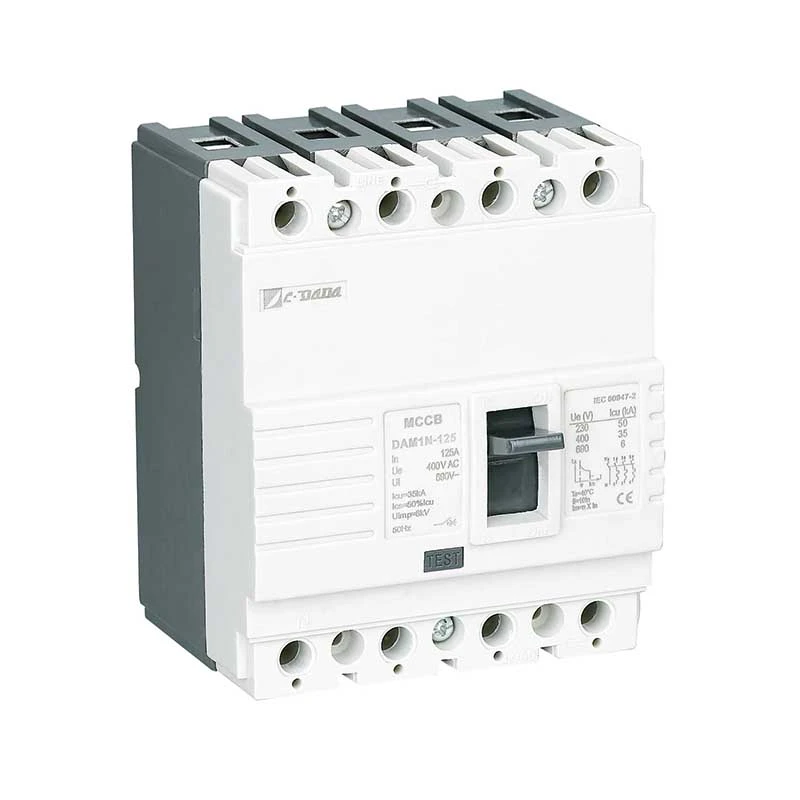

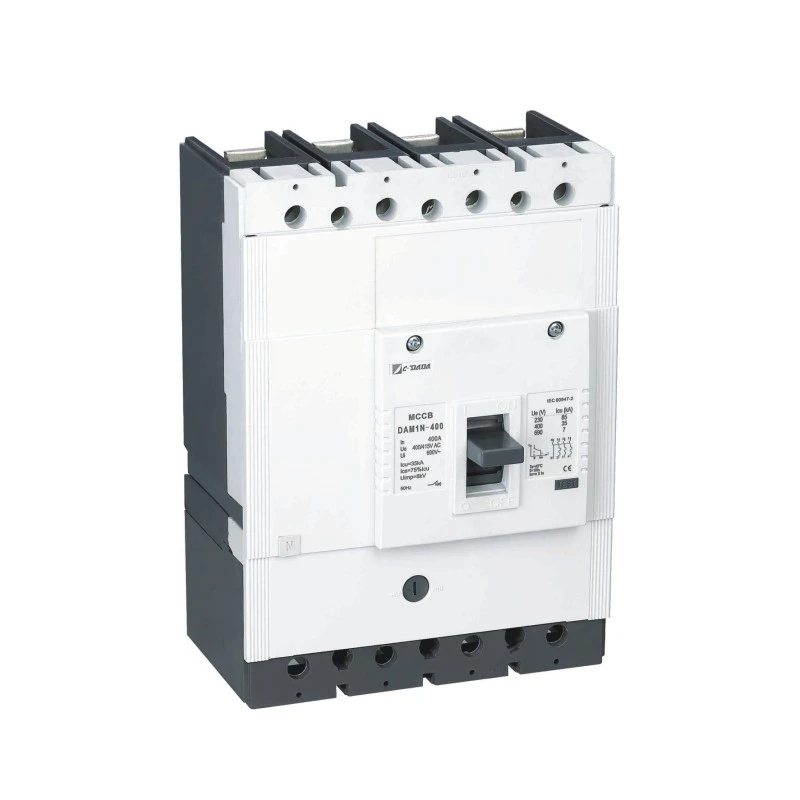

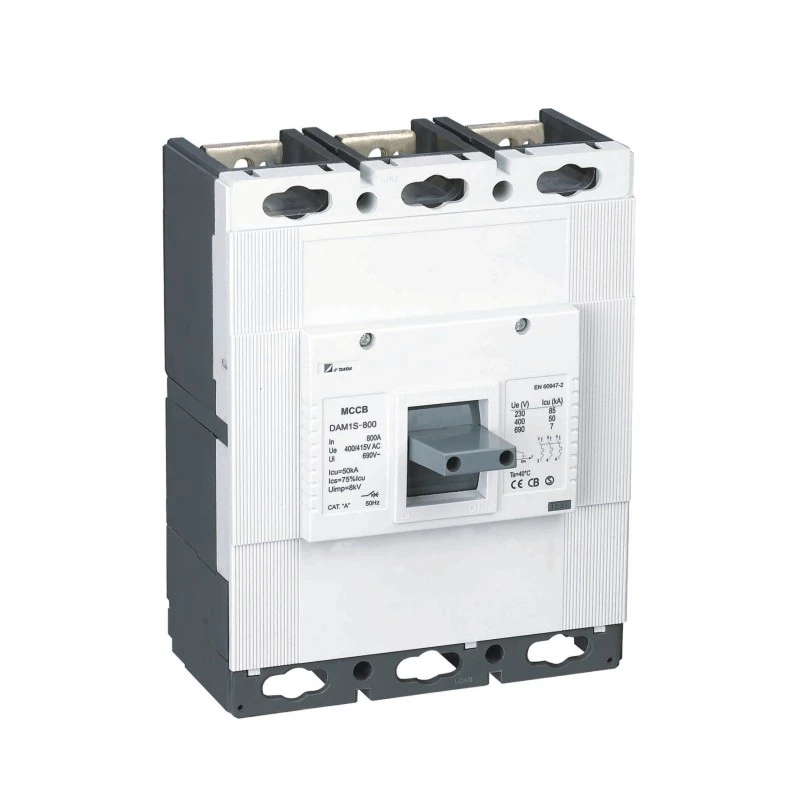

फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर
Model:DAM1 Series
शंघाई DADA इलेक्ट्रिक से उच्च गुणवत्ता और उन्नत फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) प्राप्त करें - प्रमाणित (CE, CB, ASTA), थर्मल-मैग्नेटिक सुरक्षा, 12.5A-1600A। औद्योगिक और वाणिज्यिक पैनलों के लिए आदर्श। आसान डीआईएन-रेल या पैनल माउंट। OEM और थोक ऑर्डर का स्वागत है, विश्वास के साथ CDADA को अपने आपूर्तिकर्ता के रूप में चुनें।

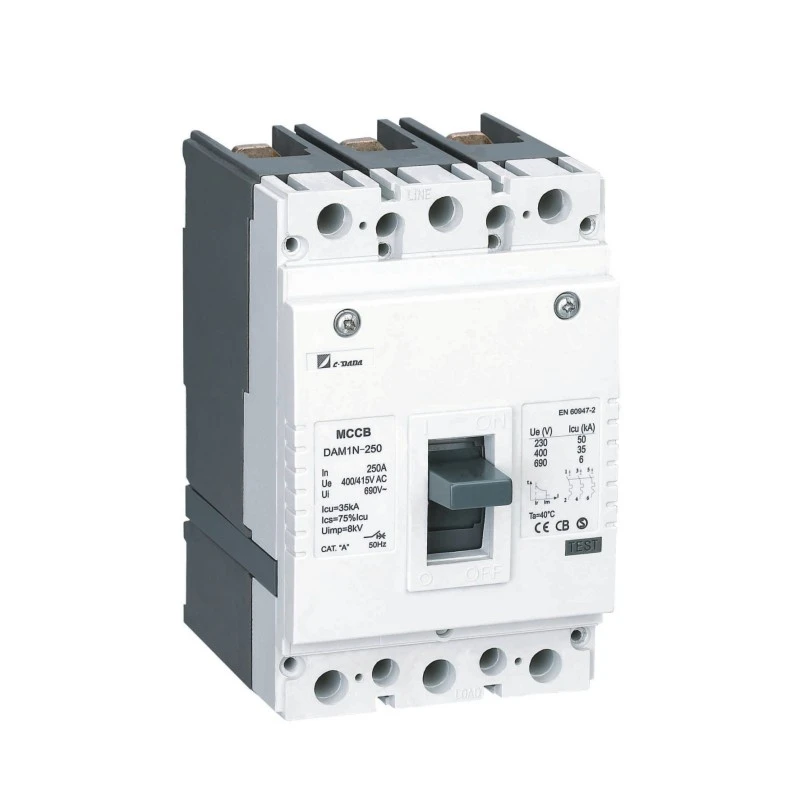

CDADA फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) DAM1 श्रृंखला छोटे उपयोगकर्ताओं से लेकर औद्योगिक ट्रांसफार्मर और वितरण स्थापना तक किसी भी एप्लिकेशन की जरूरतों को पूरा करती है।
DAM1 श्रृंखला में सात फ्रेम आकार हैं, 1600A तक, ब्रेकिंग क्षमता 100 kA तक, ऑपरेटिंग वोल्टेज 1000 वोल्ट तक, विभिन्न प्रकार की व्यापक विद्युत और यांत्रिक सहायक उपकरण आवश्यकताओं को आसानी से पूरा करते हैं, किसी भी बिजली प्रणाली की जरूरतों को अधिकतम करने के लिए विभिन्न प्रकार के इंस्टॉलेशन समाधान प्रदान करते हैं।
वैश्विक प्रमाणीकरण केमा, एएसटीए, सेमको, सीबी, सीई, आरओएचएस के साथ; DAM1 दुनिया भर में विद्युत उपकरण संयंत्रों और OEM के लिए सबसे अच्छा विकल्प है।
मुख्य विशिष्टताएँ
DAM1 MCCB मोल्डेड केस सर्किट ब्रेकर के विद्युत पैरामीटर
| नमूना | कोड | आईसीयू (केए) | आईसीएस (केए) | रेटेड करंट-इन | यूआई(वी) | यूई(वी) | पोल | यूआईएमपी(वी) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160ए | 500V | 230V | 1पी | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)ए | 750V | 400V | 2पी | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125ए | 750V | 400V | 3पी/4पी | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)ए | 750V | 400/415V | 3पी/4पी | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)ए | 750V | 400/415V | 3पी/4पी | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630ए | 750V | 400/415V | 3पी/4पी | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3पी/4पी | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600ए | 750V | 400V | 3पी/4पी | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● आईसीयू: ओ-टी-सीओ परीक्षण (ओ: ओपन पैंतरेबाज़ी, सीओ: क्लोज़-ओपन पैंतरेबाज़ी, टी: प्रतीक्षा अवधि)
● आईसीएस: ओ-टी-सीओ-टी-सीओ परीक्षण (ओ: ओपन पैंतरेबाज़ी, सीओ: क्लोज़-ओपन पैंतरेबाज़ी, टी: प्रतीक्षा अवधि)
★ ऑन/आई स्थिति: यह इंगित करता है कि ब्रेकर के संपर्क बंद हैं। इस स्थिति में, ब्रेकर लीवर शीर्ष स्थान पर होता है
★ ट्रिप स्थिति: यह इंगित करता है कि ब्रेकर किसी विफलता (ओवर लोड या शॉर्ट सर्किट) के कारण खोला गया है। इस स्थिति में, ब्रेकर लीवर चालू और बंद स्थिति के बीच मध्य स्थिति में होता है। ब्रेकर को, जो ट्रिप स्थिति में है, चालू स्थिति में ले जाने के लिए; ब्रेकर लीवर को नीचे की ओर दबाएं जैसा कि ऑफ चिन्ह द्वारा दिखाया गया है
ब्रेकर को "क्लिक" ध्वनि के साथ सेट किया जाएगा। उसके बाद, ब्रेकर को बंद करने के लिए ऑन साइन द्वारा दिखाए गए अनुसार लीवर को खींचें।
★ बंद/0 स्थिति: यह इंगित करता है कि ब्रेकर के संपर्क खुले हैं। इस प्रकार, ब्रेकर लीवर निचली स्थिति में होता है।
DAM1-125 MCCB मोल्डेड केस सर्किट ब्रेकर के भौतिक पैरामीटर
| श्रेणी (ईएन 60947-2/आईईसी 60947-2) | धैर्य |
|
||||||
| नमूना | पोल | ढांकता हुआ संपत्ति (वी) | लोनाइजेशन दूरी (मिमी) | कुल चक्र | विद्युत जीवन | यांत्रिक जीवन | मुख्य सर्किट | सहायक सर्किट |
| DAM1-160 | 1पी | 2500 | ≤30/0 | 20000 | 3000 | 17000 | ए/0 | एसी-15 |
| DAM1-200 | 2पी | 2500 | ≤30/0 | 15000 | 2500 | 12500 | ए/0 | एसी-15 |
| DAM1-125 | 3पी/4पी | 2500 | ≤30/0 | 8000 | 1000 | 7000 | ए/0 | एसी-15 |
| DAM1-160 | 3पी/4पी | 3000 | ≤30/0 | 8000 | 1000 | 7000 | ए/0 | एसी-15 |
| DAM1-250 | 3पी/4पी | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | ए/बी | एसी-15 |
| DAM1-630(400) | 3पी/4पी | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | ए/बी | एसी-15 |
| DAM1-800 | 3पी/4पी | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | ए/बी | एसी-15 |
| DAM1-1600 | 3पी/4पी | 3000 | ≤80/0※ | 3000 | 500 | 2500 | ए/बी | एसी-15 |
कार्य सिद्धांत एवं सुरक्षा तंत्र
★ थर्मल संरक्षण (अधिभार)
निरंतर ओवरकरंट (> रेटेड करंट) द्वारा गर्म करने पर द्विधात्विक पट्टी मुड़ जाती है। झुकने की गति वर्तमान परिमाण के समानुपाती होती है - व्युत्क्रम-समय ट्रिपिंग सुनिश्चित करती है जो केबल थर्मल व्यवहार की नकल करती है, उपकरण की सुरक्षा करते समय उपद्रव यात्राओं को रोकती है।
★ चुंबकीय संरक्षण (शॉर्ट सर्किट)
शॉर्ट सर्किट (उदाहरण के लिए, चरण-दर-चरण या चरण-से-जमीन) के दौरान, एक उच्च-वर्तमान चुंबकीय क्षेत्र तुरंत सोलनॉइड प्लंगर को खींचता है, मिलीसेकंड के भीतर कुंडी तंत्र को मुक्त कर देता है - थर्मल क्षति होने से पहले गलती वर्तमान को काट देता है।
उत्पाद के फायदे
★ बॉडी और कवर:
EN 60512-20-2 मानक के अनुसार फाइबर-ग्लास पॉलिएस्टर राल का उपयोग बॉडी और कवर सामग्री के रूप में किया गया है। यह सामग्री, जिसे साहित्य में बीएमसी (बल्क मोल्डिंग कंपाउंड) कहा जाता है, उच्च विद्युत और यांत्रिक मूल्यों के कारण पसंद की जाती है और लगातार 160℃ के तापमान का प्रतिरोध कर सकती है। आईईसी 695-2-1 के अनुसार 960℃ के तापमान पर तार के संपर्क में आने पर बीएमसी सामग्री जलती नहीं है
बाईमेटल: बाईमेटल एक ऐसी सामग्री है जो गर्मी के खिलाफ विभिन्न विस्तार गुणांक के साथ दो प्लेट धातुओं के संयोजन से बनी होती है। ब्रेकर से गुजरने वाला करंट बायमेटल को गर्म करता है। इस गर्मी के प्रभाव से. बायमेटल कम फैली हुई प्लेट की ओर झुकता है। चूंकि ब्रेकर से गुजरने वाली धारा बढ़ने पर गर्मी बढ़ती है, बाईमेटल अधिक गर्म होता है और अधिक झुकता है। इस तरह, यह ब्रेकर को खोलने के लिए उद्घाटन तंत्र को नियंत्रित करता है।

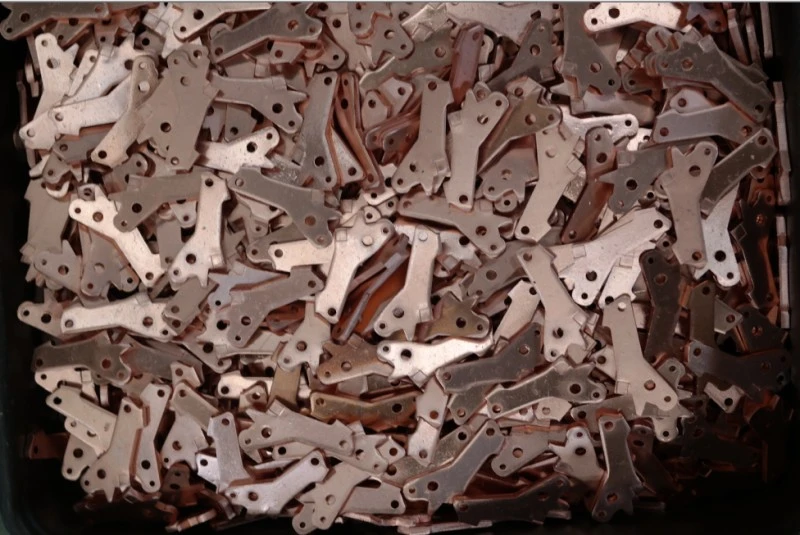

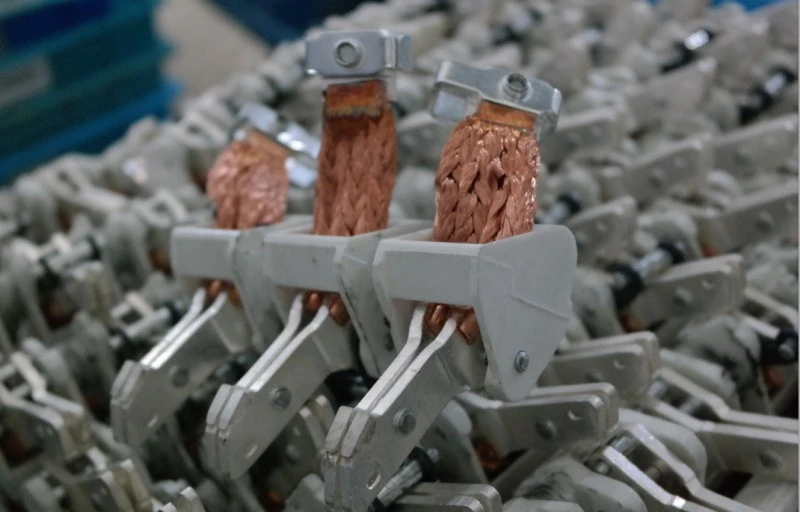

★ संपर्क:
ब्रेकरों के लिए संपर्क मिश्र धातु का निर्धारण टूटे हुए और वर्तमान मूल्यों और निर्माण पर विचार करके किया जाता है। आमतौर पर सिल्वर, ग्रेफाइट, निकल, वोल्फ्राम मिश्र धातु संपर्कों का उपयोग ब्रेकरों में किया जाता है, जो एक चिकनी संरचना के साथ सिल्वर-ग्रेफाइट मिश्र धातुओं से बने होते हैं, निश्चित (नीचे) संपर्कों में उपयोग किए जाते हैं, सिल्वर वोल्फ्राम संपर्क, जो कठिन होते हैं, चलती (ऊपर) संपर्कों में उपयोग किए जाते हैं। गतिशील संपर्कों में एक स्वैज्ड संरचना सुनिश्चित की गई है। इस प्रकार, प्रत्येक उद्घाटन-समापन में नरम स्थिर संपर्कों पर स्वेज्ड और हार्ड मिश्र धातु संपर्कों का स्थान होता है।
इस तरह, सबसे कम प्रतिरोध सुनिश्चित किया जाता है। कम संपर्क प्रतिरोध के लिए गतिशील संपर्क को निश्चित संपर्क को बहुत अच्छी तरह से छूना चाहिए। हालाँकि, अत्यधिक संपर्क दबाव बल के परिणामस्वरूप सामान्य से कम अवधि में संपर्क क्षतिग्रस्त हो जाते हैं। स्वस्थ उद्घाटन-समापन के लिए संपर्क मिश्र धातु बहुत महत्वपूर्ण हैं।
★ आर्क एक्सटिंग्विशर सेल (विभाजक):
विभाजक का उपयोग चाप को खत्म करने के लिए किया जाता है जो ऊर्जा के तहत काम करने वाले ब्रेकर के संचालन के दौरान बनता है। जबकि गतिशील संपर्क को स्थिर संपर्क से अलग किया जाता है, कुछ समय तक संपर्कों के बीच धारा प्रवाहित होती रहती है और इसे चाप कहा जाता है। यह चाप बहुत कम समय में समाप्त हो जाना चाहिए
★ आर्क का विलोपन:
चाप के चारों ओर बने चुंबकीय क्षेत्र के कारण चाप विभाजकों की ओर धकेला जाता है। इस प्रकार, चाप विस्तारित होता है और विभाजक प्लेटों के बीच पतला और टूट जाता है (चित्र-5)। विभाजकों की पार्श्व दीवारों पर प्रयुक्त सामग्री की विशेषता के कारण, चाप के कारण उच्च तापमान के कारण गैस निकलती है। इस गैस का चाप के विलुप्त होने पर महत्वपूर्ण प्रभाव पड़ता है।
आवेदन
CDADA DAM1 फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) महत्वपूर्ण बुनियादी ढांचे में विश्वसनीय है:
★ औद्योगिक: स्टील मिलें, तेल और गैस प्लेटफार्म, रासायनिक संयंत्र
★ स्वास्थ्य देखभाल: अस्पताल मुख्य और उप-वितरण बोर्ड
★ परिवहन: रेलवे सिग्नलिंग, एयरपोर्ट बैगेज सिस्टम
★ वाणिज्यिक: गगनचुंबी इमारतें, डेटा सेंटर, शॉपिंग मॉल, कन्वेंशन सेंटर
★ सार्वजनिक स्थान: थिएटर, स्टेडियम, सरकारी भवन
स्थापना एवं रखरखाव लाभ

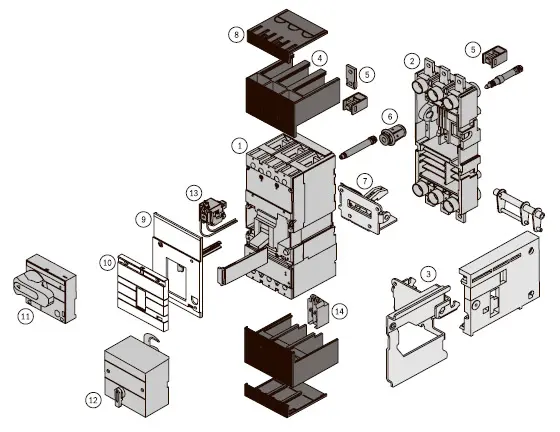

★ आसान एकीकरण:
मानक किट में बसबार, चरण बाधाएं और हार्डवेयर शामिल हैं
वैकल्पिक सहायक उपकरण: अलार्म संपर्क, शंट/अंडरवोल्टेज रिलीज, इलेक्ट्रिक ऑपरेटिंग तंत्र

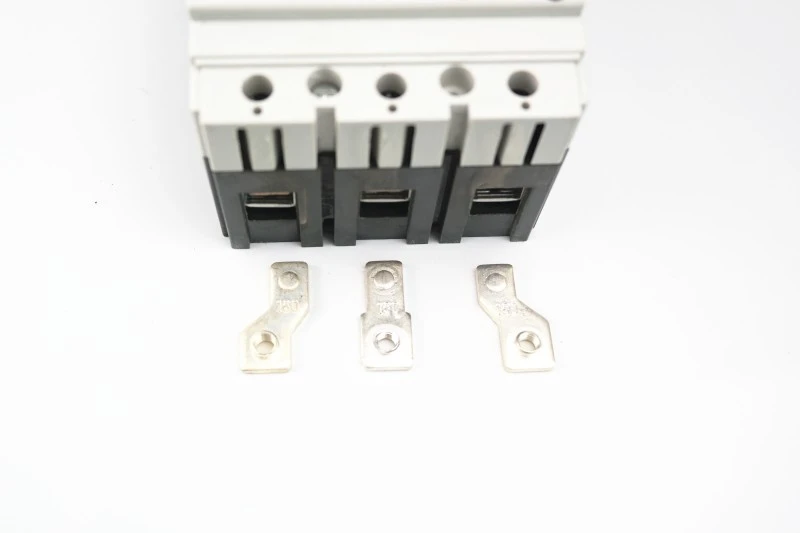

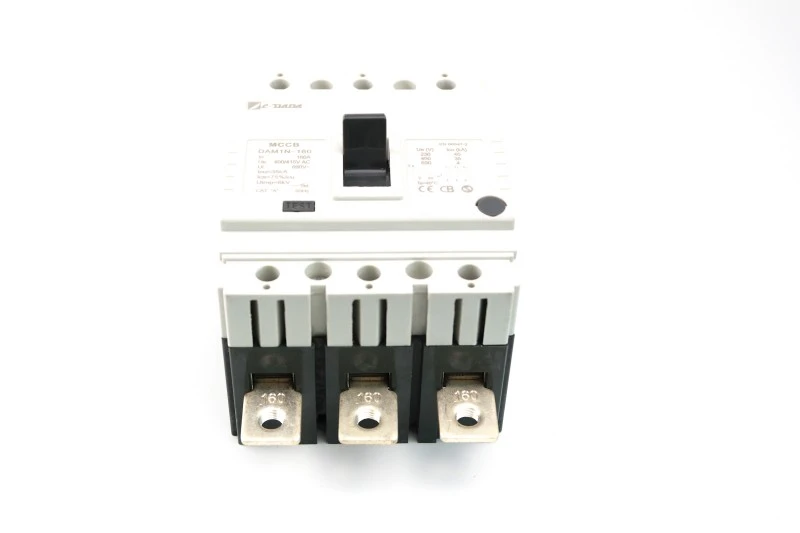

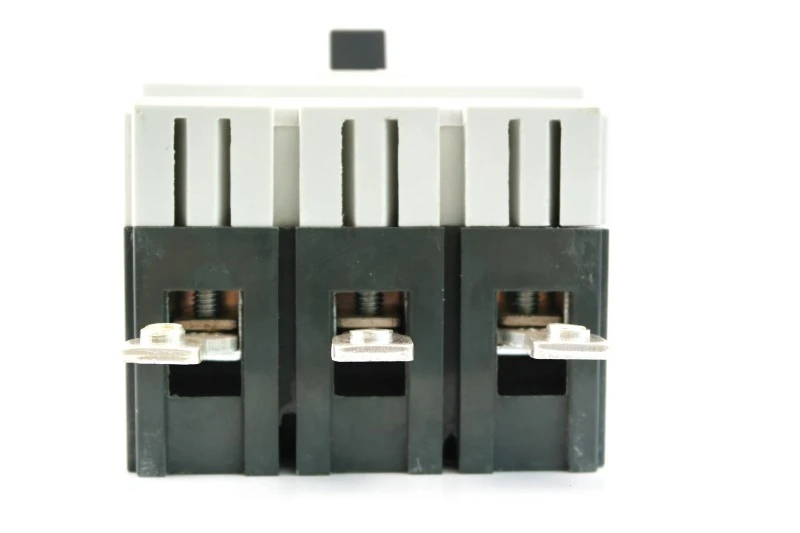

1) विस्तारित बसबार द्वारा कनेक्ट करें (फोटो 1)

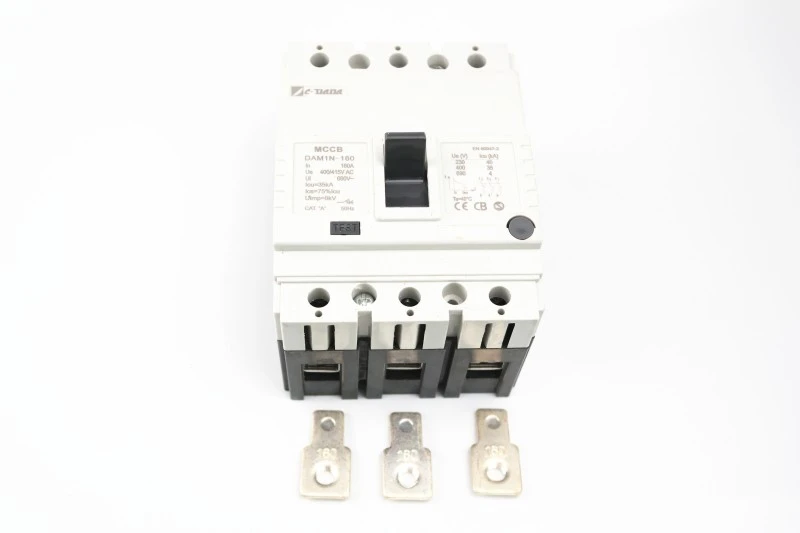

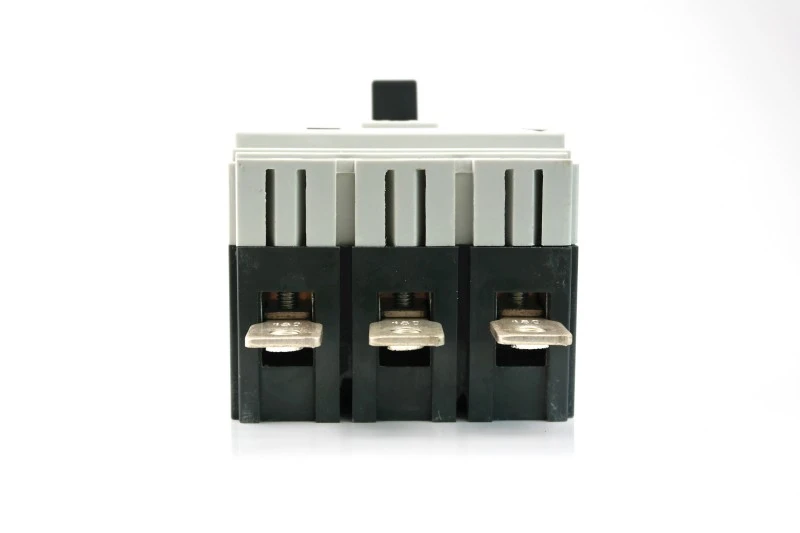

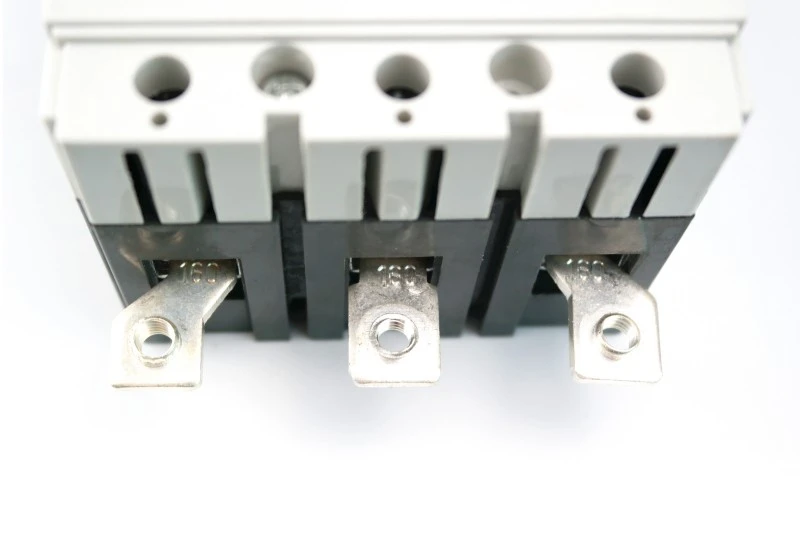

2) स्प्रेडर टर्मिनल द्वारा कनेक्ट करें (फोटो 2)

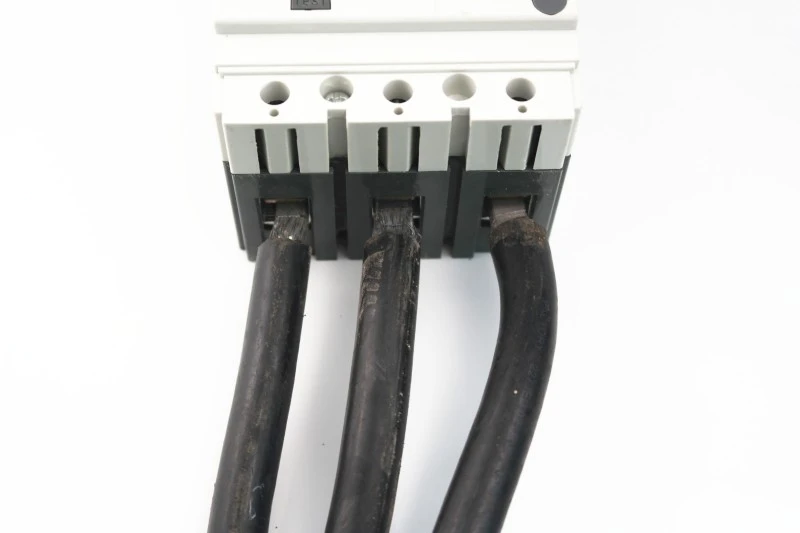

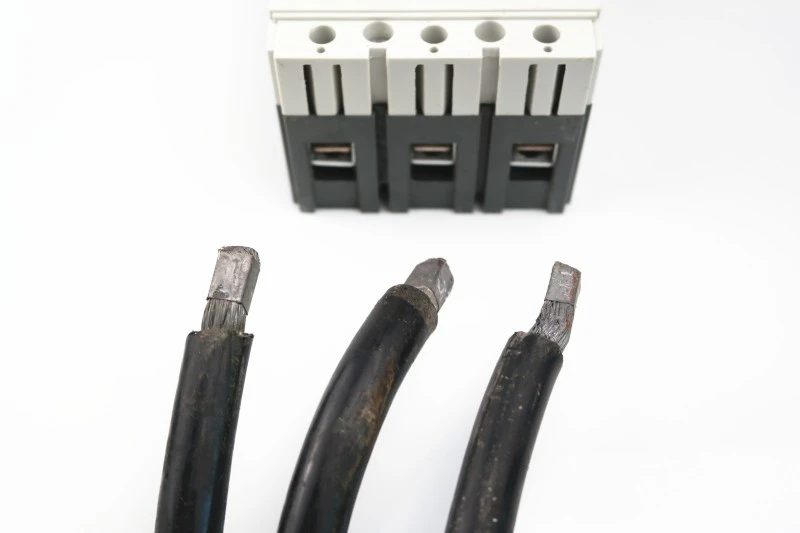

3) केबल लग्स का उपयोग किए बिना सीधे केबल कनेक्ट करें (फोटो 3)।

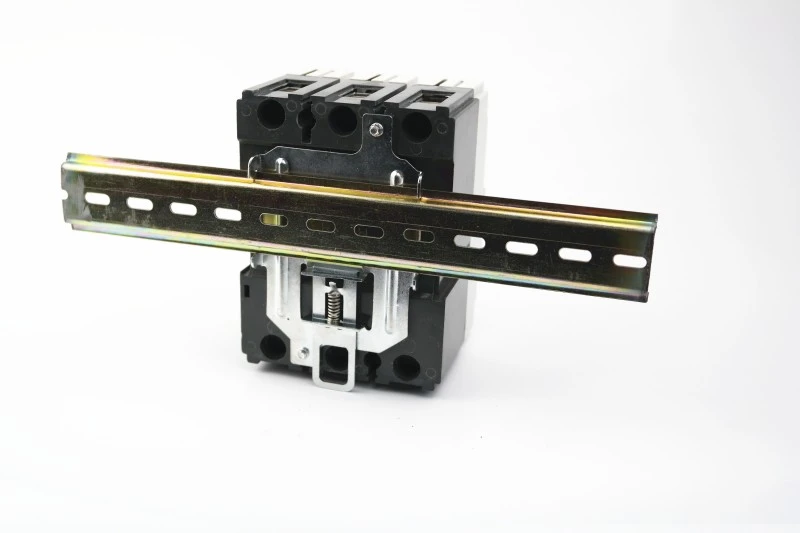

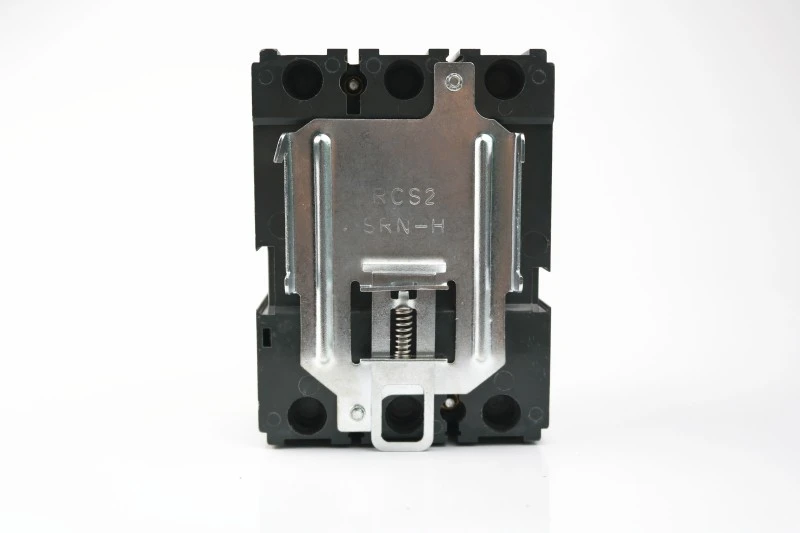

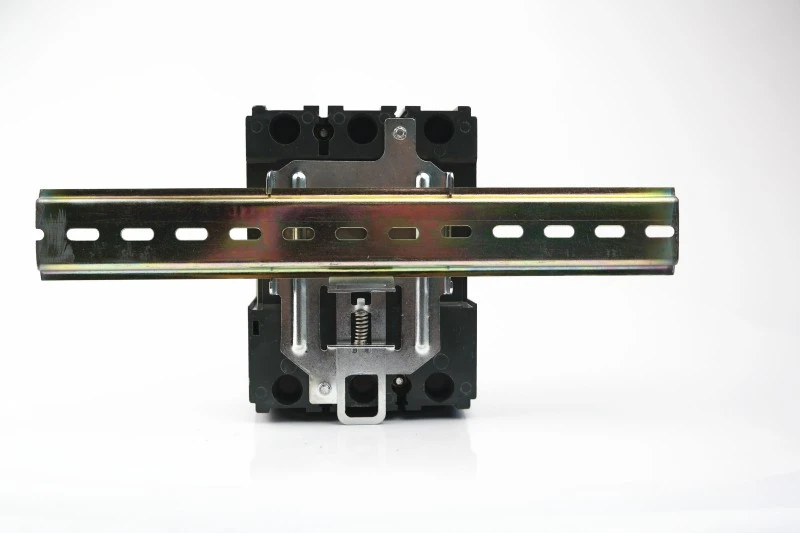

विशेष क्लैंप की मदद से 125 और 160 इकाइयों को डीआईएन-रेल पर स्थापित किया जा सकता है।
क्लैंप के साथ ब्रेकर
डीआईएन रेल के साथ क्लैंप
डीआईएन रेल के साथ क्लैंप
★ जगह बचाने वाला डिज़ाइन:
घरेलू विकल्पों की तुलना में 10-20% हल्का और अधिक कॉम्पैक्ट
छोटे बाड़े के आकार को सक्षम बनाता है → कम सामग्री और शिपिंग लागत
★ उपयोगकर्ता के अनुकूल रीसेट:
क्लियर ट्रिप इंडिकेशन ब्लाइंड रीक्लोजिंग को रोकता है
श्रव्य "क्लिक" उचित यांत्रिक जुड़ाव की पुष्टि करता है
★ भविष्य के लिए तैयार:
प्लग-इन और ड्रॉ-आउट किट का समर्थन करता है (चुनिंदा मॉडल के लिए)
स्मार्ट मॉनिटरिंग ऐड-ऑन के साथ संगत
सीडीएडीए क्यों चुनें?

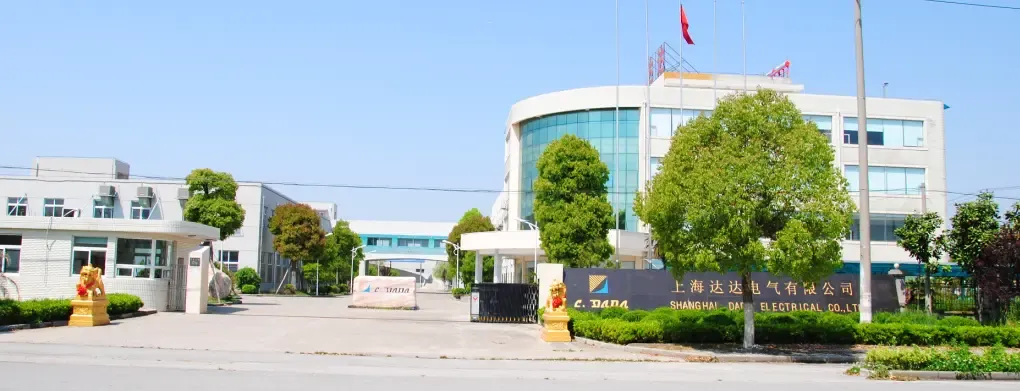

1. हम 42+ वर्षों से अग्रणी निर्माता हैं। 1983 में स्थापित हमारी कंपनी 40 वर्षों के दौरान बहुत तेजी से विकसित हुई है।

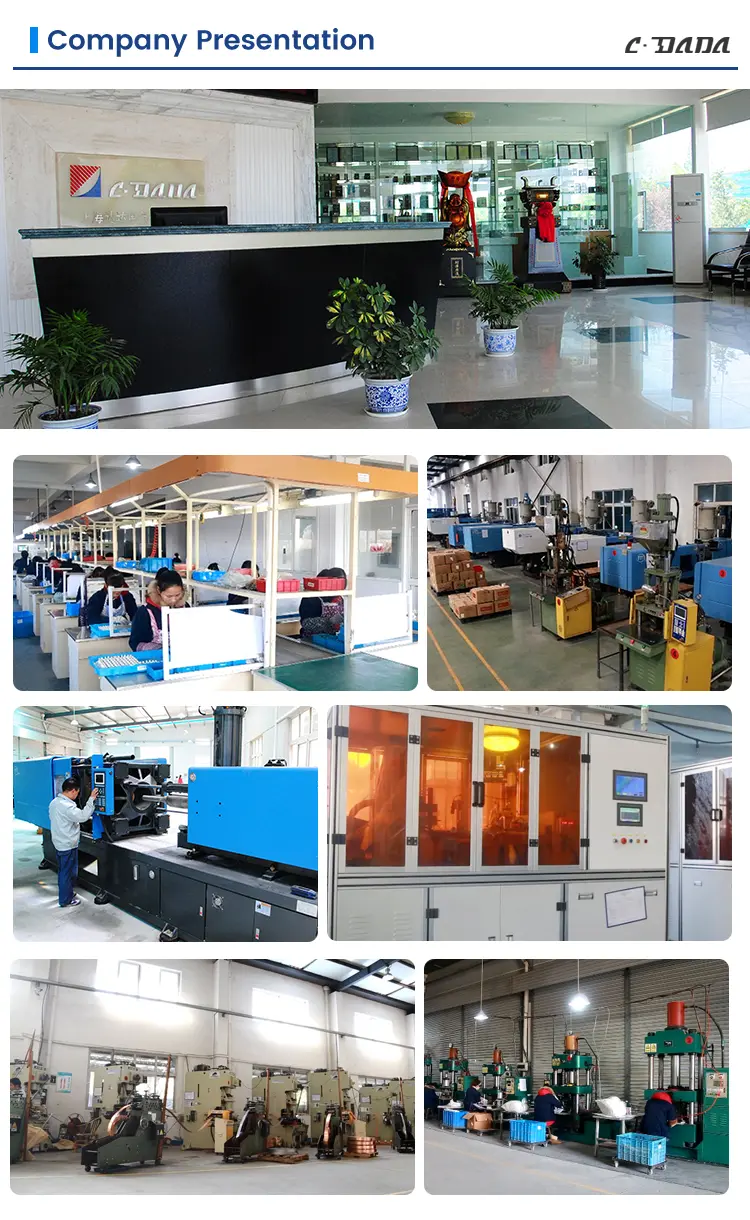

2. समूह, जिसमें 3 कारखाने शामिल हैं, 52,400 वर्ग मीटर के उत्पादन क्षेत्र का मालिक है और 500 से अधिक कर्मचारी कार्यरत हैं। हमने अपने परिचालन का विस्तार करने और अपनी कार्यशालाओं को उन्नत करने के लिए लगभग दस मिलियन युआन का निवेश किया है।
3. फैक्ट्री का इंटरटेक, डेकरा और जीएमसी द्वारा ऑडिट किया गया
4. उच्च शक्ति वाले कार्टन, फूस की सुरक्षा, लंबी दूरी के निर्यात परिवहन के लिए अच्छा है
अक्सर पूछे जाने वाले प्रश्न (FAQ)
Q1: क्या DAM1 फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर को DIN रेल पर लगाया जा सकता है?
ए1: हाँ—मॉडल 125ए और 160ए को वैकल्पिक विशेष क्लैंप का उपयोग करके डीआईएन रेल पर स्थापित किया जा सकता है। उच्च रेटिंग केवल पैनल-माउंटेड हैं।
Q2: DAM1 श्रृंखला के पास कौन से प्रमाणपत्र हैं?
A2: यह CE, CB, ASTA, KEMA, SEMKO और RoHS से प्रमाणित है, जो EU, मध्य पूर्व, दक्षिण पूर्व एशिया और उससे आगे में अनुपालन सुनिश्चित करता है।
Q3: यात्रा के बाद मैं ब्रेकर को कैसे रीसेट करूं?
ए3: सबसे पहले, लीवर को पूरी तरह से नीचे की ओर ले जाकर बंद करें (आपको एक क्लिक सुनाई देगी), फिर इसे ऊपर की ओर खींचकर चालू करें। इसे कभी भी TRIP से ON पर बाध्य न करें।
Q4: क्या सहायक उपकरण संगत हैं?
ए4: हां-अलार्म संपर्क, सहायक संपर्क, शंट/अंडरवोल्टेज रिलीज और इलेक्ट्रिक ऑपरेटरों को बिना डिसएसेम्बली के जोड़ा जा सकता है।
Q5: क्या DAM1 पुराने ब्रेकरों को बदलने के लिए उपयुक्त है?
A5: बिल्कुल. इसका कॉम्पैक्ट फ़ुटप्रिंट अधिकांश पैनलों में पुराने एमसीसीबी के सीधे प्रतिस्थापन की अनुमति देता है - जिससे समय और अपग्रेड लागत की बचत होती है।
