टिकाऊ मोटर सुरक्षा सर्किट ब्रेकर निर्माता

सीडीएडीएमोटर प्रोटेक्शन सर्किट ब्रेकर्स का एक पेशेवर निर्माता है, जो 52,400 वर्ग मीटर की उत्पादन सुविधा और व्यापक उत्पादन लाइनों का दावा करता है। इन उत्पादों के निर्माण और बिक्री में 20 वर्षों के अनुभव के साथ, हम उन्नत और टिकाऊ समाधान प्रदान करते हैं जिन्हें विशिष्ट परिचालन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

मोटर प्रोटेक्शन सर्किट ब्रेकर क्या है?

A मोटर प्रोटेक्शन सर्किट ब्रेकर (एमपीसीबी), जिसे ए के नाम से भी जाना जाता हैमोटर सर्किट ब्रेकर यामैनुअल मोटर स्टार्टर, एक विशेष हैइलेक्ट्रोमैकेनिकल सुरक्षा उपकरणविद्युत मोटरों को परिचालन दोषों से बचाने के लिए विशेष रूप से डिज़ाइन किया गया। सामान्य प्रयोजन एमसीसीबी के विपरीत, एमपीसीबी एकीकृत होते हैंअधिभार संरक्षण, शॉर्ट-सर्किट संरक्षण, और मैन्युअल स्विचिंग एक एकल कॉम्पैक्ट इकाई में, मोटर शुरू करने और चलाने की स्थिति की अनूठी मांगों के लिए अनुकूलित।

के अंतर्गत कार्य कर रहा हैआईईसी 60947-4-1 (संपर्ककर्ता और मोटर-स्टार्टर) औरआईईसी 60947-2 (सर्किट-ब्रेकर), एमपीसीबी वर्तमान रेटिंग को संभालते हैं0.63ए से 100ए (तक विस्तार150ए विशिष्ट श्रेणियों में), विशिष्ट मोटर पूर्ण-लोड धाराओं से मेल खाने के लिए समायोज्य थर्मल सेटिंग्स के साथ। वे मोटर का सामना करने के लिए डिज़ाइन किए गए हैंतीव्र धाराएँ (आमतौर पर स्टार्टअप के दौरान 6-8× फुल-लोड करंट) बिना किसी उपद्रव ट्रिपिंग के, जबकि निरंतर ओवरलोड और चरण विफलताओं के खिलाफ सटीक सुरक्षा प्रदान करता है।

एमपीसीबी का निर्णायक लाभ उनमें निहित हैमोटर-अनुकूलित यात्रा विशेषताएँ- मोटर हीटिंग कर्व्स और मैग्नेटिक ट्रिप के लिए कैलिब्रेटेड थर्मल तत्व शुरुआती करंट से काफी ऊपर लेकिन नुकसानदायक फॉल्ट लेवल से नीचे सेट होते हैं। यह कई अनुप्रयोगों में अलग संपर्ककर्ताओं और अधिभार रिले की आवश्यकता को समाप्त करता है, जिससे पैनल स्थान और स्थापना जटिलता कम हो जाती है।

एमपीसीबी उत्पाद श्रेणियाँ और विन्यास

वर्गीकरण	प्रकार	वर्तमान सीमा	प्रमुख विशेषताएँ
चौखटा का आकर	कॉम्पैक्ट (NS2-25 श्रृंखला)	0.63ए - 25ए	डीआईएन रेल माउंटिंग, 400V पर 100kA आईसीयू, स्क्रू/स्प्रिंग टर्मिनल
	मानक (NS2-32 श्रृंखला)	0.1ए - 32ए	विस्तारित सीमा, थर्मल-चुंबकीय यात्रा, चरण-विफलता सुरक्षा
	पावर (एनएस2-80/100 श्रृंखला)	10ए - 100ए	उच्च तापीय क्षमता, 15-50kA आईसीयू, पैनल माउंट
यात्रा प्रौद्योगिकी	थर्मल चुंबकीय	0.63ए - 100ए	बाईमेटेलिक अधिभार + सोलनॉइड शॉर्ट-सर्किट, समायोज्य आईआर
यात्रा प्रौद्योगिकी	इलेक्ट्रॉनिक	25ए - 150ए	माइक्रोप्रोसेसर-आधारित, चरण असंतुलन, ग्राउंड फॉल्ट, संचार

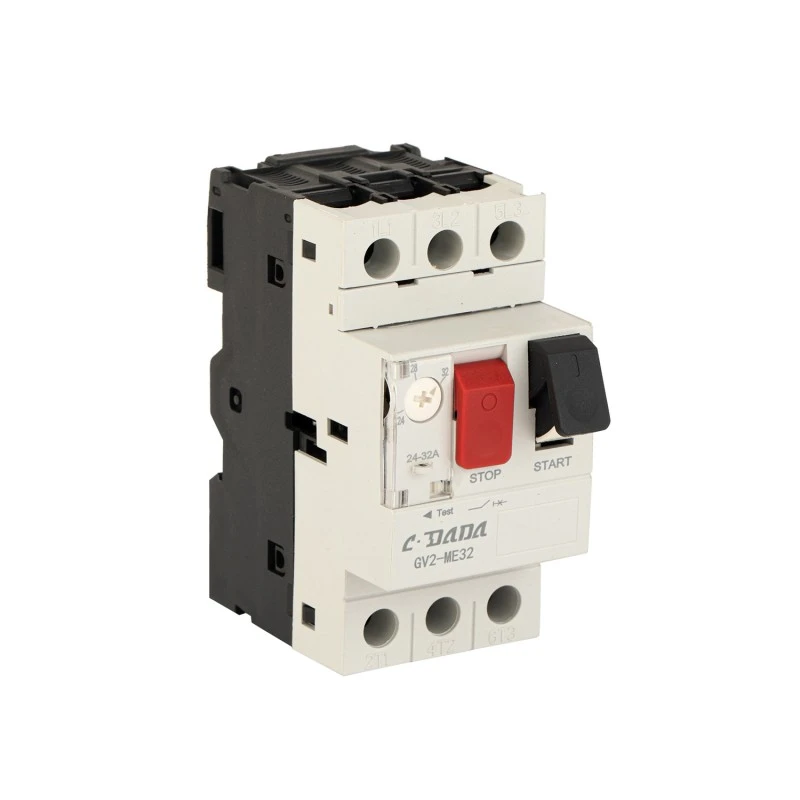

नियंत्रण प्रकार	दबाने वाला बटन	0.63ए - 32ए	लाल बंद बटन, प्रत्यक्ष मोटर नियंत्रण, स्थानीय संचालन
	रोटरी हैंडल	10ए - 100ए	बंद स्थिति में लॉक करने योग्य, पैडलॉक अटैचमेंट (3 ताले)
	रिमोट कंट्रोल तैयार	25ए - 100ए	शंट ट्रिप/अंडरवोल्टेज रिलीज अनुकूलता
उपयोगिता श्रेणी	एसी-3	सभी रेटिंग	स्क्विरल-केज मोटर चलने के दौरान चालू/बंद हो जाती है
उपयोगिता श्रेणी	एसी-4	0.63ए - 32ए	स्क्विरल-केज मोटर स्टार्टिंग, प्लगिंग, इंचिंग (10×इंच)
ध्रुव विन्यास	3-ध्रुव	0.63ए - 100ए	मानक तीन-चरण मोटर सुरक्षा
ध्रुव विन्यास	4-पोल	0.63ए - 32ए	तीन चरण + तटस्थ या दो गति मोटर स्विचिंग

वर्तमान सेटिंग रेंज उदाहरण:

एनएस2-25ई:0.63-1ए, तात्कालिक यात्रा 13ए (13×इंच)

एनएस2-25एफ:1-1.6ए, तात्कालिक यात्रा 22.5ए (14×इंच)

एनएस2-25जी:1.6-2.5ए, तात्कालिक यात्रा 33.5ए (13.4×इंच)

एनएस2-25एच:2.5-4ए, तात्कालिक यात्रा 51ए (12.75×इंच)

एनएस2-25जे:6-10ए, तात्कालिक यात्रा 138ए (13.8×इंच)

एनएस2-25एल:13-18ए, तात्कालिक यात्रा 223ए (12.4×इंच)

एनएस2-80बी:40-63ए, तात्कालिक यात्रा 756ए (12×इंच)

मुख्य कार्य एवं सुरक्षा क्षमताएँ

एकीकृत मोटर सुरक्षा कार्य

समारोह	पता लगाने का सिद्धांत	तकनीकी मापदंड
अधिभार संरक्षण (थर्मल)	द्विधातु पट्टी ताप विस्तार	एडजस्टेबल 0.63-100A, ट्रिपिंग क्लास 10A (6×In पर 2-10s), परिवेश मुआवजा -20°C से +60°C
शॉर्ट-सर्किट सुरक्षा (चुंबकीय)	इलेक्ट्रोमैग्नेटिक सोलनॉइड प्लंजर	फिक्स्ड 12-14×इंच (मोटर-अनुकूलित), <20ms ऑपरेशन, 100kA ब्रेकिंग क्षमता
चरण विफलता संरक्षण	द्विधातुओं का विभेदक तापन	सिंगल फेज़ ओपन के साथ 0.9×इंच पर 10s के भीतर ट्रिप, सिंगल-फ़ेज़िंग क्षति को रोकता है
चरण असंतुलन संरक्षण	चरणों के बीच थर्मल अंतर	करंट असंतुलित होने पर >30% >2 मिनट के लिए यात्रा करें
लॉक्ड रोटर सुरक्षा	सतत उच्च धारा (>2s के लिए>6×इंच)	थर्मल कर्व के साथ एकीकृत, रोटर/स्टेटर क्षति को रोकता है
मैनुअल स्विचिंग	यांत्रिक टॉगल/पुश बटन	100,000 विद्युत संचालन, ऑन-ऑफ मोटर नियंत्रण, आइसोलेशन फ़ंक्शन

यात्रा की विशेषताएँ एवं समन्वय

एमपीसीबी में व्युत्क्रम-समय थर्मल वक्र होते हैं जो विशेष रूप से मोटर हीटिंग विशेषताओं से मेल खाते हैं:

थर्मल ट्रिप टाइम्स (विशिष्ट कक्षा 10ए):

1.05×आईआर: कोई यात्रा नहीं (2 घंटे)

1.2×आईआर: यात्रा 10-20 मिनट

1.5×आईआर: यात्रा 2-4 मिनट

6×आईआर: यात्रा 2-10 सेकंड (शुरुआती करंट झेलना)

12-14×आईआर: तात्कालिक चुंबकीय यात्रा (<20ms)

चुंबकीय यात्रा सेटिंग्स:

मोटर लॉक-रोटर करंट से 20-30% ऊपर सेट करें

स्टार्टअप के दौरान उपद्रव यात्राओं को रोकता है (1-3 सेकंड के लिए 6-8×FLC)

शॉर्ट-सर्किट दोषों की त्वरित निकासी सुनिश्चित करता है

अनुप्रयोग परिवेश और उपयोग के मामले

उद्योग क्षेत्र	विशिष्ट अनुप्रयोग	विशिष्ट विशिष्टताएँ
औद्योगिक स्वचालन	कन्वेयर सिस्टम, पंप, कंप्रेसर, पंखे	4A-25A, AC-3, 100kA आईसीयू, पुश बटन नियंत्रण, DIN रेल
एचवीएसी सिस्टम	चिलर, एयर हैंडलिंग यूनिट, कूलिंग टावर	10ए-32ए, परिवेश मुआवजा, उच्च प्रारंभिक आवृत्ति
जल एवं अपशिष्ट जल	सबमर्सिबल पंप, बूस्टर स्टेशन, सिंचाई	6A-40A, ड्राई-रन सुरक्षा (दबाव स्विच एकीकरण), IP65 संलग्नक
मशीन के उपकरण	खराद, मिलिंग मशीन, ग्राइंडर	1.6A-10A, उच्च दबाव झेलने वाला, बार-बार शुरू होने वाला (AC-4)
सामग्री हैंडलिंग	क्रेन, होइस्ट, कन्वेयर, लिफ्ट	10A-63A, रोटरी हैंडल, लॉक करने योग्य बंद, मैकेनिकल इंटरलॉकिंग
खाद्य और पेय	मिक्सर, ग्राइंडर, पैकेजिंग मशीनें	2.5ए-16ए, स्टेनलेस स्टील सहायक उपकरण, वाशडाउन ड्यूटी
नवीकरणीय ऊर्जा	सौर ट्रैकिंग मोटरें, पवन टरबाइन सहायक	1A-10A, विस्तारित तापमान सीमा (-25°C से +70°C)
तेल एवं गैस	ड्रिलिंग रिग सहायक, पंप जैक	25A-100A, उष्णकटिबंधीय (T2), संक्षारण प्रतिरोधी, उच्च आघात प्रतिरोध

विनिर्माण प्रक्रिया एवं उत्पादन कार्यप्रवाह

परिशुद्धता विनिर्माण अनुक्रम

कच्चा माल IQC → द्विधातु तत्व उत्पादन → विद्युत चुम्बकीय कुंडल वाइंडिंग → संपर्क प्रणाली निर्माण → आर्क शूट असेंबली → तंत्र एकीकरण → अंशांकन और परीक्षण → अंतिम असेंबली → गुणवत्ता सत्यापन → पैकेजिंग

महत्वपूर्ण विनिर्माण चरण

अवस्था	प्रक्रिया विवरण	गुणवत्ता नियंत्रण बिंदु
द्विधातु तत्व उत्पादन	इनकोनेल/पैसिवेटेड स्टील मिश्रित रोलिंग, विक्षेपण विशेषताओं के लिए ताप उपचार, आकार देने के लिए मुद्रांकन, अंशांकन अंकन	विक्षेपण दर 0.15-0.25 मिमी/डिग्री सेल्सियस, यात्रा तापमान ±3% सहनशीलता, स्थिरता परीक्षण 1000 घंटे 200 डिग्री सेल्सियस पर
विद्युत चुम्बकीय कुंडल विनिर्माण	तांबे के तार की वाइंडिंग (0.3-0.8 मिमी), वैक्यूम वार्निश संसेचन, चुंबकीय कोर असेंबली	डीसी प्रतिरोध ±5%, ढांकता हुआ ताकत 2kV/1min, पिकअप/ड्रॉपआउट वोल्टेज परीक्षण
थर्मल ट्रिप अंशांकन	सटीक वर्तमान इंजेक्शन, तापमान कक्ष (-20°C से +60°C) के साथ स्वचालित अंशांकन स्टेशन	1.05×आईआर, 1.25×Ir, 6×Ir पर यात्रा का समय दर्ज, ±10% सहनशीलता, स्थायी अंकन
चुंबकीय यात्रा सेटिंग	सोलनॉइड एयर गैप समायोजन, स्प्रिंग प्री-लोड कैलिब्रेशन, सेटिंग के बाद सील कर दिया गया	12-14×आईआर ±10% पर तात्कालिक यात्रा, <20ms ऑपरेशन, छेड़छाड़ रोधी सीलिंग
सिस्टम असेंबली से संपर्क करें	सिल्वर-मिश्र धातु (AgNi या AgCdO) संपर्कों को तांबे के वाहकों से जोड़ा जाता है, क्रिया ज्यामिति को मिटा दिया जाता है	संपर्क प्रतिरोध <1mΩ, कठोरता HV 100-150, टांकने की शक्ति >50MPa
आर्क शूट एकीकरण	सिरेमिक स्प्लिटर प्लेट्स (6-12 प्लेट्स), आर्क रनर अलाइनमेंट, डीआयोनाइजिंग चैंबर असेंबली	ढांकता हुआ ताकत >2.5kV, चाप शमन <10ms 400V पर, आयामी ±0.1 मिमी
अंतिम तंत्र असेंबली	टॉगल/पुश बटन तंत्र, ट्रिप-फ्री ओवरराइड, संपर्क दबाव स्प्रिंग्स, हैंडल लिंकेज	यांत्रिक सहनशक्ति 100,000 संचालन, संपर्क दबाव 5-10N, उछाल समय <3ms
व्यापक परीक्षण	प्राथमिक इंजेक्शन परीक्षण (0.5-1000ए), समय-वर्तमान वक्र सत्यापन, चरण विफलता सिमुलेशन	100% स्वचालित परीक्षण, डेटा लॉगिंग, क्यूआर कोड ट्रैसेबिलिटी

प्राथमिक कच्चे माल एवं घटक विशिष्टताएँ

अवयव	सामग्री विशिष्टता	आपूर्तिकर्ता मानक	प्रमुख गुण
द्विधात्विक पट्टी	इनकोनल 718/पैसिवेटेड स्टील कंपोजिट (एएसटीएम टीएम2) या पीतल/स्टील	एएसटीएम बी388, आईईसी 60404	विक्षेपण दर 0.2 मिमी/डिग्री सेल्सियस, 20 वर्षों में स्थिरता ±3%, रेंगना प्रतिरोध
विद्युत चुम्बकीय कुंडल	एनामेल्ड तांबे का तार क्लास एफ (155 डिग्री सेल्सियस) या क्लास एच (180 डिग्री सेल्सियस)	आईईसी 60317, एनईएमए मेगावाट 35	ब्रेकडाउन वोल्टेज >2kV, सोल्डरेबिलिटी 390°C/2s, लचीलापन
चुंबकीय कोर	सिलिकॉन स्टील लेमिनेशन (0.35-0.5 मिमी) या ठोस लोहा	आईईसी 60404-8, जेआईएस सी 2552	उच्च पारगम्यता, कम अवशेष, लगातार पिकअप विशेषताएँ
मुख्य संपर्क	इलेक्ट्रोलाइटिक कॉपर (Cu-ETP) + AgNi 90/10 या AgCdO टिप्स	एएसटीएम बी152, आईईसी 60368	चालकता ≥100% IACS, चाप क्षरण प्रतिरोध, एंटी-वेल्डिंग
स्प्रिंग्स से संपर्क करें	बेरिलियम कॉपर (CuBe2) या स्टेनलेस स्टील 301	एएसटीएम बी196	थकान जीवन >100,000 चक्र, लगातार दबाव 5-10N
आर्क शूट प्लेटें	स्टीटाइट सिरेमिक या एल्यूमिना (Al₂O₃ 95%)	आईईसी 60672	ताप प्रतिरोध >1000°C, ढांकता हुआ शक्ति >15kV/मिमी
आर्क धावक	कॉपर-टंगस्टन (CuW) या कॉपर चढ़ाया हुआ स्टील	एएसटीएम बी702	चाप क्षरण प्रतिरोध, चुंबकीय चाप विक्षेपण
ढाला हुआ मामला	बीएमसी (डीएमसी-2) थर्मोसेटिंग प्लास्टिक या पीए66 जीएफ30	आईईसी 60664-1, यूएल 94 वी-0	ट्रैकिंग इंडेक्स >600V, ताप प्रतिरोध 180°C, प्रभाव >7 kJ/m²
परिचालन तंत्र	जिंक-प्लेटेड स्टील या स्टेनलेस स्टील 304	आईएसओ 898-1, एएसटीएम ए240	तन्य शक्ति >400 एमपीए, संक्षारण प्रतिरोध, पहनने के लिए प्रतिरोधी
टर्मिनल	टिन चढ़ाना के साथ पीतल C36000 या तांबा C11000 (5-8μm)	एएसटीएम बी16/बी187	वर्तमान घनत्व 1.0-1.5 A/mm², टॉर्क 1.5-3.0Nm सहन करता है

मानक अनुपालन और परीक्षण प्रोटोकॉल

अंतर्राष्ट्रीय मानक ढांचा

मानक	दायरा	लागू रेटिंग
आईईसी 60947-2	लो-वोल्टेज स्विचगियर - सर्किट-ब्रेकर	शॉर्ट-सर्किट सुरक्षा, ब्रेकिंग क्षमता, अलगाव
आईईसी 60947-4-1	संपर्ककर्ता और मोटर स्टार्टर - इलेक्ट्रोमैकेनिकल संपर्ककर्ता और मोटर स्टार्टर	मोटर स्टार्टिंग, अधिभार संरक्षण, संपर्ककर्ताओं के साथ समन्वय
एन 60947-2/एन 60947-4-1	यूरोपीय सामंजस्यपूर्ण संस्करण	सीई अंकन, ईयू बाजार अनुपालन
जीबी/टी 14048.2 / जीबी/टी 14048.4	चीनी राष्ट्रीय मानक	सीसीसी प्रमाणीकरण, चीन बाजार

अनिवार्य प्रकार के परीक्षण (आईईसी 60947-4-1 और आईईसी 60947-2)

परीक्षण श्रेणी	विशिष्ट परीक्षण	स्वीकृति मानदंड
तापमान वृद्धि	रेटेड आईआर पर निरंतर वर्तमान	टर्मिनल ≤80K (रजत), ≤65K (नंगे), बाईमेटल ≤85K
ढांकता हुआ गुण	पावर-फ़्रीक्वेंसी झेलने (2kV-2.5kV/1min), आवेग (6kV-8kV)	कोई ब्रेकडाउन नहीं, कोई फ्लैशओवर नहीं
अधिभार संरक्षण	1.05×आईआर (कोई यात्रा 2 घंटे नहीं), 1.25×Ir (यात्रा ≤2h), 1.5×Ir (यात्रा <4 मिनट)	प्रति ट्रिपिंग क्लास में पारंपरिक ट्रिपिंग समय
शॉर्ट-सर्किट ब्रेकिंग	रेटेड वोल्टेज पर आईसीयू (अल्टीमेट), आईसीएस (सेवा)।	100kA @ 400V (कॉम्पैक्ट), 15-50kA @ 400V (पावर रेंज)
समन्वय	एससीपीडी के साथ टाइप 1 या टाइप 2	प्रकार 2: कोई क्षति नहीं, तत्काल पुनः संचालन
चरण विफलता संवेदनशीलता	0.9×Ir पर एकल-चरण संचालन	10s के भीतर ट्रिप, मोटर सिंगल-फ़ेज़िंग को रोकता है
यांत्रिक सहनशक्ति	100,000 नो-लोड संचालन	<5% पैरामीटर बहाव, कोई यांत्रिक विफलता नहीं
विद्युत सहनशक्ति	100,000 एसी-3 संचालन (0.63-32ए)	संपर्क घिसाव <50%, यात्रा विशेषताओं को बनाए रखा गया
पर्यावरण	नम गर्मी (आईईसी 60068-2-30), ठंडी, शुष्क गर्मी	कंडीशनिंग के बाद कार्यात्मक, कोई क्षरण नहीं
ईएमसी	विकिरणित/संचालित हस्तक्षेप के प्रति प्रतिरक्षा (इलेक्ट्रॉनिक प्रकार)	कोई उपद्रव ट्रिपिंग नहीं, EN 60947-4-1 अनुलग्नक एल

फ़ैक्टरी गुणवत्ता नियंत्रण एवं निरीक्षण मानक

आने वाली सामग्री क्यूसी (आईक्यूसी)

सामग्री	निरीक्षण आइटम	नमूनाकरण योजना	उपकरण
द्विधातु पट्टियाँ	विक्षेपण दर, प्रतिरोध, स्थिरता, आयामी सहिष्णुता	प्रति बैच, नमूना परीक्षण	थर्मल ओवन, विक्षेपण गेज, प्रतिरोध पुल
तामचीनी तार	व्यास, इन्सुलेशन मोटाई, ब्रेकडाउन वोल्टेज, लचीलापन	एक्यूएल 0.65	माइक्रोमीटर, ढांकता हुआ परीक्षक, बढ़ाव परीक्षक
रजत संपर्क युक्तियाँ	शुद्धता, घनत्व, कठोरता, टांकना मिश्र धातु अनुकूलता	प्रति बैच	स्पेक्ट्रोमीटर, कठोरता परीक्षक, धातुकर्म माइक्रोस्कोप
प्लास्टिक यौगिक	ग्लास सामग्री, चिपचिपाहट, इलाज की विशेषताएं, ज्वलनशीलता	प्रति बैच	पिघला हुआ प्रवाह सूचकांक, डीएससी, यूएल 94 परीक्षण उपकरण
इस्पात घटक	कठोरता, तन्य शक्ति, आयामी सहनशीलता	एक्यूएल 1.0	रॉकवेल कठोरता परीक्षक, तन्यता मशीन, सीएमएम

इन-प्रोसेस गुणवत्ता नियंत्रण (आईपीक्यूसी)

स्टेशन	नियंत्रण के मानकों	आवृत्ति	तरीका
द्विधातु अंशांकन	ट्रिप तापमान, संदर्भ तापमान पर विक्षेपण, अंकन	प्रत्येक इकाई	वर्तमान इंजेक्शन के साथ स्वचालित अंशांकन स्टेशन
कुंडल घुमावदार	घुमावों की गिनती, तनाव, प्रतिरोध, इन्सुलेशन	प्रत्येक इकाई	फीडबैक, ओममीटर के साथ स्वचालित वाइंडिंग मशीन
चुंबकीय यात्रा सेटिंग	एयर गैप, स्प्रिंग प्री-लोड, तात्कालिक ट्रिप करंट	प्रत्येक इकाई	प्राथमिक इंजेक्शन परीक्षक (50-1000ए), समय माप
विधानसभा से संपर्क करें	संपर्क अंतराल, दबाव, संरेखण, प्रतिरोध	हर 100 यूनिट	बल गेज, माइक्रो-ओममीटर, ऑप्टिकल तुलनित्र
तंत्र एकीकरण	टॉगल फोर्स, ट्रिप-फ्री फ़ंक्शन, हैंडल ऑपरेशन	प्रत्येक इकाई	स्वचालित कार्यात्मक परीक्षक, बल-विस्थापन वक्र

अंतिम गुणवत्ता नियंत्रण (एफक्यूसी) और आउटगोइंग क्यूसी (ओक्यूसी)

परीक्षण आइटम	मानक	नमूने का आकार
थर्मल यात्रा सत्यापन	1.05×आईआर (कोई यात्रा नहीं), 1.25×आईआर (यात्रा), समय रिकॉर्डिंग	100%
चुंबकीय यात्रा सत्यापन	12-14×आईआर तात्कालिक यात्रा, <20ms	100%
चरण विफलता परीक्षण	एकल-चरण संचालन, 10s के भीतर यात्रा	100%
ढांकता हुआ वोल्टेज का सामना करता है	2kV एसी/1 मिनट	100%
इन्सुलेशन प्रतिरोध	>100MΩ @ 500V DC	100%
संपर्क प्रतिरोध	<1mΩ प्रति पोल	100%
यांत्रिक संचालन	10 ऑन-ऑफ चक्र, सुचारू संचालन	100%
दृश्य एवं आयामी निरीक्षण	महत्वपूर्ण आयामों पर शून्य दोष	100%
स्थायित्व को चिह्नित करना	विलायक पोंछना, घर्षण परीक्षण	एक्यूएल 1.0
पैकेजिंग अखंडता	ड्रॉप परीक्षण, कंपन (ISTA 3A)	प्रति लॉट

उत्पादन अवसंरचना और विनिर्माण क्षमता

उन्नत उत्पादन उपकरण

उपकरण श्रेणी	मशीन विशिष्टता	समारोह	क्षमता
बायमेटल उत्पादन लाइन	परिशुद्धता रोलिंग मिल, ताप उपचार भट्ठी, मुद्रांकन प्रेस	द्विधातु पट्टी निर्माण, अंशांकन	50,000 स्ट्रिप्स/दिन
स्वचालित अंशांकन	तापमान कक्षों के साथ 6-स्टेशन रोटरी अंशांकन प्रणाली	थर्मल ट्रिप अंशांकन (-20°C से +60°C)	2,000 यूनिट/दिन
प्राथमिक इंजेक्शन परीक्षण	1000A प्राइमरी करंट इंजेक्शन सेट	समय-वर्तमान वक्र सत्यापन	500 यूनिट/घंटा
कुंडल घुमावदार	तनाव नियंत्रण के साथ सीएनसी वाइंडिंग मशीनें	विद्युत चुम्बकीय कुंडल उत्पादन	10,000 कॉइल/दिन
ब्रेज़िंग से संपर्क करें	नियंत्रित वातावरण ब्रेज़िंग भट्टी (H₂/N₂)	तांबे के वाहकों के लिए चांदी की टिप टांकना	5,000 संपर्क/घंटा
विधानसभा	श्रम सभा कक्ष	तंत्र संयोजन, अंशांकन, परीक्षण	प्रति लाइन 3,000 यूनिट/दिन
सहनशक्ति परीक्षण	मैकेनिकल/इलेक्ट्रिकल जीवन परीक्षण बेंच (100,000 चक्र)	जीवन सत्यापन, पहनने की निगरानी	200 इकाइयाँ एक साथ
पर्यावरण परीक्षण	तापमान/आर्द्रता कक्ष, कंपन तालिकाएँ	आईईसी 60068-2 अनुपालन सत्यापन	100 यूनिट/दिन

उत्पादन क्षमता और लीड टाइम्स

उत्पाद श्रेणी	मासिक क्षमता	मानक लीड समय	तत्काल आदेश क्षमता
कॉम्पैक्ट एमपीसीबी (0.63ए-25ए)	100,000 इकाइयाँ	4-5 सप्ताह	3 दिन (स्टॉक घटक)
मानक एमपीसीबी (0.1ए-32ए)	80,000 इकाइयाँ	4-5 सप्ताह	5 दिन
पावर एमपीसीबी (10ए-63ए)	60,000 इकाइयाँ	4-5 सप्ताह	7 दिन
हेवी-ड्यूटी एमपीसीबी (40ए-100ए)	20,000 इकाइयाँ	4-5 सप्ताह	10 दिन
इलेक्ट्रॉनिक एमपीसीबी (25ए-150ए)	20,000 इकाइयाँ	4-5 सप्ताह	7 दिन

इंजीनियरिंग एवं तकनीकी टीम संरचना

विभाग	कार्मिक	विशेषज्ञता	जिम्मेदारियों
आर एंड डी इंजीनियरिंग	5 इंजीनियर	मोटर सुरक्षा एल्गोरिदम, द्विधातु सामग्री, विद्युत चुम्बकीय डिजाइन, चाप शमन	नए उत्पाद विकास, थर्मल मॉडलिंग, पेटेंट पोर्टफोलियो (40+ पेटेंट)
प्रक्रिया अभियंता	18 इंजीनियर	परिशुद्धता अंशांकन, स्वचालित संयोजन, दुबला विनिर्माण, उद्योग 4.0	उत्पादन अनुकूलन, एसओपी दस्तावेज़ीकरण, उपज में सुधार (>99.5%)
परीक्षण एवं सत्यापन	15 इंजीनियर	उच्च-वर्तमान परीक्षण, मोटर सिमुलेशन, पर्यावरण परीक्षण, ईएमसी	प्रकार परीक्षण समन्वय (आईईसी 60947-4-1), विफलता विश्लेषण, प्रमाणन
एप्लीकेशन इंजीनियरिंग	10 इंजीनियर	मोटर स्टार्टिंग गणना, समन्वय अध्ययन, फील्ड कमीशनिंग	ग्राहक तकनीकी सहायता, योजना डिजाइन, मोटर सुरक्षा प्रशिक्षण
गुणवत्ता आश्वासन	30 तकनीशियन	आईएसओ 9001, आईएटीएफ 16949, सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी), मेट्रोलॉजी	आपूर्तिकर्ता लेखापरीक्षा, प्रक्रिया लेखापरीक्षा, सुधारात्मक कार्रवाई, अंशांकन प्रयोगशाला

प्रमाणपत्र एवं अनुपालन दस्तावेज़ीकरण

प्रमाणन	जारी करने का शरीर	दायरा	वैधता
आईएसओ 9001:2015	झोंगडा हुआयुआन	गुणवत्ता प्रबंधन प्रणाली	वार्षिक निगरानी
आईईसी 60947-2 प्रकार परीक्षण	एसजीएस	सर्किट-ब्रेकर प्रदर्शन	प्रति उत्पाद श्रृंखला
सीई चिह्नांकन	अधिसूचित संस्था	यूरोपीय संघ के बाजार तक पहुंच	डिज़ाइन पर निर्भर
सीसीसी (चीन)	सीक्यूसी	चीनी अनिवार्य प्रमाणीकरण	5 साल की वैधता

हमारा एमपीसीबी विनिर्माण अलग क्यों है?

हमारी उत्पादन सुविधा मोटर सुरक्षा प्रौद्योगिकी में 20 वर्षों की विशेषज्ञता का प्रतिनिधित्व करती है, जो वैश्विक मानकों से अधिक एमपीसीबी प्रदान करती है:

ऊर्ध्वाधर एकीकरण: इन-हाउस द्विधातु तत्व उत्पादन, सटीक अंशांकन, और विद्युत चुम्बकीय कुंडल निर्माण पूर्ण गुणवत्ता नियंत्रण और तेजी से अनुकूलन सुनिश्चित करता है

उन्नत अंशांकन प्रौद्योगिकी: तापमान कक्षों (-20°C से +60°C) के साथ 6-स्टेशन स्वचालित अंशांकन प्रणाली, संपूर्ण ऑपरेटिंग रेंज में ±3% ट्रिप सटीकता प्राप्त करती है।

परीक्षण अवसंरचना: प्राथमिक इंजेक्शन परीक्षण (1000ए क्षमता), 100,000-चक्र सहनशक्ति सत्यापन और व्यापक पर्यावरण सिमुलेशन में $3M+ का निवेश

मोटर-विशिष्ट विशेषज्ञता: मोटर स्टार्टिंग विशेषताओं, थर्मल कर्व्स और संपर्ककर्ताओं और सॉफ्ट स्टार्टर्स के साथ समन्वय आवश्यकताओं की गहरी समझ

अनुकूलन क्षमता: विशेष वर्तमान सेटिंग्स से लेकर अद्वितीय माउंटिंग कॉन्फ़िगरेशन और सहायक संपर्क व्यवस्था तक - आपकी मोटर सुरक्षा आवश्यकताओं के अनुसार इंजीनियर किया गया

CDADA चीन में एक मोटर सुरक्षा सर्किट ब्रेकर निर्माता और आपूर्तिकर्ता है। हमारा कारखाना लचीले OEM/ODM समाधानों की पेशकश करते हुए बिजली प्रणालियों, भवन स्वचालन और औद्योगिक विनिर्माण जैसे विविध उद्योगों को सेवा प्रदान करता है।
