सहायक प्रकार

समारोह

तकनीकी निर्देश

रिमोट ऑपरेशन

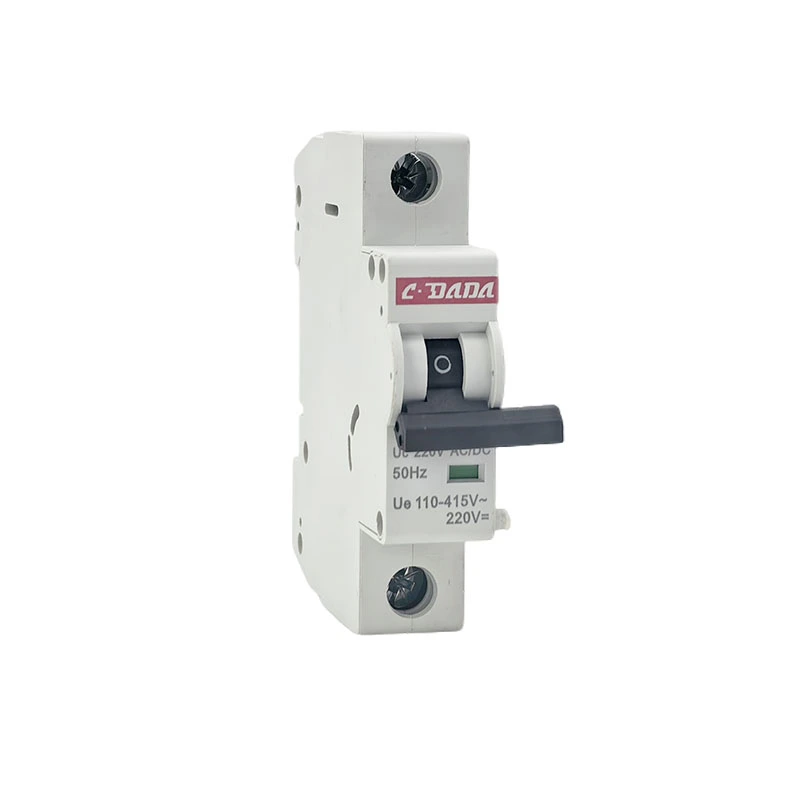

शंट ट्रिप (ST)

बाहरी वोल्टेज सिग्नल के माध्यम से रिमोट ट्रिपिंग

एसी: 24V, 110V, 230V, 415V; डीसी: 12वी, 24वी, 48वी, 110वी; इनरश 200VA (AC)/200W (DC), सीलबंद 20VA (AC)/20W (DC); यात्रा का समय <50ms; चौड़ाई: 17.5 मिमी (1 मॉड्यूल)

अंडरवोल्टेज रिलीज (यूवीआर)

जब वोल्टेज सीमा से नीचे चला जाता है तो स्वचालित ट्रिपिंग

पिकअप: 0.85×अन; ड्रॉपआउट: 0.35-0.7×अन (रेटेड का 35-70%); स्वचालित पुनर्प्राप्ति को रोकता है; चौड़ाई: 17.5 मिमी (1 मॉड्यूल)

ओवरवोल्टेज रिलीज

वोल्टेज सुरक्षित सीमा से अधिक होने पर ट्रिप हो जाता है

आमतौर पर 230V सिस्टम के लिए 270-280V AC; ओवरवॉल्टेज स्थितियों से बचाता है

मोटर ऑपरेटिंग डिवाइस

इलेक्ट्रिक चार्जिंग और रिमोट ऑन/ऑफ ऑपरेशन

230V AC सप्लाई, 3-5s ऑपरेटिंग समय, मैन्युअल ओवरराइड, स्थिति फीडबैक

स्थिति संकेतन

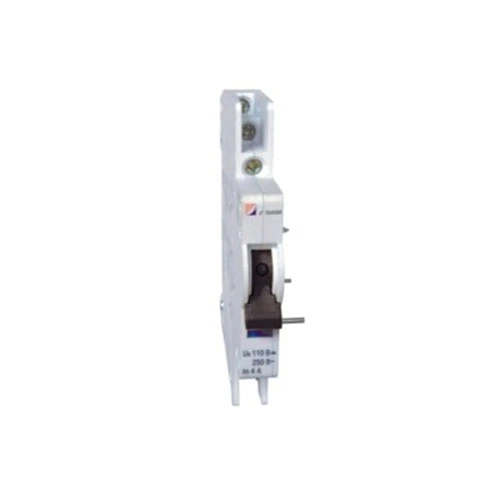

सहायक संपर्क (एएक्स)

ब्रेकर की स्थिति दर्शाता है (चालू/बंद)

1NO+1NC या 2NO+2NC, 6A 230V AC पर/3A 400V AC पर, सिल्वर मिश्र धातु संपर्क; चौड़ाई: 9 मिमी (0.5 मॉड्यूल)

अलार्म संपर्क (एएल)

सिग्नल ब्रेकर खराबी के कारण ट्रिप हो गया

1NO+1NC, सहायक से अलग, केवल स्वचालित ट्रिप (मैनुअल ऑफ नहीं) पर संचालित होता है; चौड़ाई: 9 मिमी (0.5 मॉड्यूल)

दोष संकेत संपर्क

विशिष्ट दोष प्रकारों को इंगित करता है

माइक्रोस्विच-आधारित, इलेक्ट्रॉनिक ट्रिप इकाइयों के साथ एकीकृत

सुरक्षा

ताला लगाव

ब्रेकर को चालू या बंद स्थिति में लॉक करता है

4.75 मिमी हैप्स के साथ 2 पैडलॉक स्वीकार करता है; अनधिकृत संचालन को रोकता है

लॉकिंग किट

विशिष्ट स्थिति में टॉगल को सुरक्षित करता है

रखरखाव लॉकआउट/टैगआउट (LOTO) प्रक्रियाओं के लिए

बसबार सिस्टम

पिन-प्रकार बसबार

1-चरण या 3-चरण आपूर्ति कनेक्शन

1 मीटर लंबाई, 56 खंभों तक, 100ए रेटेड, इंसुलेटेड

कांटा-प्रकार बसबार

बहु-ध्रुव वितरण

1पी, 2पी, 3पी, 4पी कॉन्फ़िगरेशन के लिए, पार्श्व कनेक्टर उपलब्ध हैं

सुरक्षा एवं पहचान

टर्मिनल कवर

आकस्मिक संपर्क रोकता है

IP20 से IP40, चरण अवरोध, उंगली-सुरक्षित डिज़ाइन

पट्टियों को चिह्नित करना

सर्किट की पहचान

लेबलिंग, स्नैप-ऑन इंस्टॉलेशन के लिए 13-मॉड्यूल स्ट्रिप्स

स्मार्ट/संचार

वायरलेस सहायक

ब्लूटूथ/वाईफ़ाई स्थिति की निगरानी

तुया ऐप संगत, स्व-संचालित या बैटरी, वास्तविक समय अलर्ट

अवयव

समारोह

टेक्निकल डिटेल

विद्युत चुम्बकीय कुंडल

ऊर्जावान होने पर चुंबकीय क्षेत्र उत्पन्न करता है

एसी: इनरश 200वीए, सीलबंद 20वीए; डीसी: इनरश 200W, सीलबंद 20W; इन्सुलेशन क्लास एफ (155 डिग्री सेल्सियस) या एच (180 डिग्री सेल्सियस)

सवार तंत्र

तंत्र को मुक्त करने के लिए ट्रिप बार पर प्रहार करता है

कठोर स्टील, स्प्रिंग-रिटर्न, स्ट्रोक 3-5 मिमी, बल 2-5N

बढ़ते

बाईं ओर एमसीबी पर स्नैप-फिट

टूल-मुक्त इंस्टॉलेशन, ट्रिप बार के साथ स्वचालित संरेखण

संकेत

प्रावरणी पर यांत्रिक ध्वज

कुंडल संचालन का दृश्य संकेत

पैरामीटर

विनिर्देश

सुरक्षा समारोह

पिकअप वोल्टेज

0.85 × अन (ब्रेकर बंद किया जा सकता है)

अपर्याप्त वोल्टेज पर बंद होने से रोकता है

ड्रॉपआउट वोल्टेज

0.35-0.70 × अन (रेटेड का 35-70%)

अंडरवोल्टेज पर स्वचालित यात्रा

समय विलंब

तात्कालिक या 0.1-3s (इलेक्ट्रॉनिक प्रकार)

क्षणिक गिरावट से होने वाले उपद्रव को रोकता है

सतत कर्तव्य

100% रेटेड वोल्टेज

सामान्य ऑपरेशन के दौरान कॉइल लगातार सक्रिय रहती है

चौड़ाई

17.5 मिमी (1 मॉड्यूल)

मानक डीआईएन रेल माउंटिंग

विशेषता

सहायक संपर्क (एएक्स)

अलार्म संपर्क (एएल)

संचालन

एमसीबी हैंडल की स्थिति के साथ स्थिति बदलता है

केवल स्वचालित ट्रिप (ओवरलोड/शॉर्ट-सर्किट) पर काम करता है

संकेत

चालू/बंद स्थिति

केवल दोष यात्रा

कॉन्फिगरेशन से संपर्क करें

1NO+1NC या 2NO+2NC

1NO+1NC मानक

रेटिंग

230V AC पर 6A, 400V AC पर 3A

230V AC पर 6A, 400V AC पर 3A

चौड़ाई

9मिमी (0.5 मॉड्यूल)

9मिमी (0.5 मॉड्यूल)

आवेदन

स्थिति संकेत, इंटरलॉकिंग, नियंत्रण सर्किट

दोष अलार्म, रखरखाव चेतावनी, यात्रा संकेत

आवेदन

सहायक विन्यास

तकनीकी आवश्यकताएं

एकीकरण

आवासीय स्मार्ट होम

शंट ट्रिप + सहायक + वायरलेस मॉड्यूल

230V एसी, वाईफाई/ब्लूटूथ, तुया ऐप

गृह स्वचालन, रिमोट कंट्रोल, ऊर्जा प्रबंधन

वाणिज्यिक भवन

यूवीआर + सहायक + अलार्म

230V एसी, बीएमएस एकीकरण, फायर अलार्म इंटरफ़ेस

भवन प्रबंधन प्रणाली, आपातकालीन शटडाउन

औद्योगिक नियंत्रण

शंट ट्रिप + 2×सहायक + मोटर ऑपरेटर

24V DC, PLC अनुकूलता, तेज़ प्रतिक्रिया (<50ms)

पीएलसी/डीसीएस नियंत्रण, मशीन सुरक्षा सर्किट

स्वास्थ्य देखभाल सुविधाएं

यूवीआर + अलार्म + पैडलॉक

मेडिकल-ग्रेड, उच्च विश्वसनीयता, LOTO क्षमता

आवश्यक बिजली प्रबंधन, रखरखाव सुरक्षा

डेटा केंद्र

शंट ट्रिप + अलार्म + बसबार सिस्टम

48V DC, उच्च घनत्व, मॉड्यूलर विस्तार

विद्युत वितरण इकाइयाँ (पीडीयू), दूरस्थ प्रबंधन

नवीकरणीय ऊर्जा

शंट ट्रिप + ओवरवोल्टेज रिलीज़

1000V DC सिस्टम, आउटडोर रेटिंग, त्वरित शटडाउन

सौर पीवी सिस्टम, ऊर्जा भंडारण, इन्वर्टर एकीकरण

तेल एवं गैस

विस्फोट रोधी सहायक उपकरण + यूवीआर

ATEX/IECEx प्रमाणित, उष्णकटिबंधीयकृत

आपातकालीन शटडाउन सिस्टम (ईएसडी), खतरनाक क्षेत्र

आधारभूत संरचना

मोटर ऑपरेटर + सहायक + कुंजी लॉक

400V एसी, हेवी-ड्यूटी, 50,000 चक्र जीवन

SCADA सिस्टम, रिमोट कंट्रोल सेंटर

अवस्था

प्रक्रिया विवरण

गुणवत्ता नियंत्रण बिंदु

कुंडल घुमावदार

तामचीनी तांबे के तार (0.1-0.3 मिमी), तनाव नियंत्रण के साथ स्वचालित वाइंडिंग, वैक्यूम वार्निश संसेचन

टर्न गिनती ±1%, डीसी प्रतिरोध ±5%, ढांकता हुआ ताकत 2kV/1min, इन्सुलेशन प्रतिरोध >100MΩ

प्लंजर मशीनिंग

कोल्ड-रोल्ड स्टील एसपीसीसी या लौह पाउडर धातु विज्ञान, सटीक पीसने, सख्त करने (एचआरसी 45-55)

आयामी सहनशीलता ±0.02 मिमी, सतह खत्म रा 0.8, चुंबकीय पारगम्यता >5000

फैब्रिकेशन से संपर्क करें

सिल्वर-निकल (AgNi 90/10) स्टैम्पिंग, तांबे के वाहकों को रिवेट करना, ज्योमेट्री फॉर्मिंग को पोंछना

कठोरता एचवी 80-120, संपर्क प्रतिरोध <50mΩ, टांकने की शक्ति >50MPa

आवास ढलाई

PA66 GF30 या PBT GF30, 280-320°C इंजेक्शन, 17.5 मिमी मॉड्यूलरिटी क्रिटिकल

आयामी सहनशीलता ±0.05मिमी, ट्रैकिंग सूचकांक >600V, UL 94 V-0, ताप प्रतिरोध 160°C

वसंत निर्माण

ऑयल-टेम्पर्ड कार्बन स्टील SWOSC-V या स्टेनलेस स्टील 301, सीएनसी कॉइलिंग, हीट ट्रीटमेंट

थकान जीवन >100,000 चक्र, वसंत दर ±10%, विश्राम <5%

उप विधानसभा

कॉइल-प्लंजर-संपर्क एकीकरण, स्ट्रोक समायोजन, स्नैप-फिट तंत्र परीक्षण

ऑपरेटिंग वोल्टेज 0.85-1.1×Un, ट्रिप बल 2-5N, प्रतिक्रिया समय <50ms

अंतिम अंशांकन

पिकअप/ड्रॉपआउट वोल्टेज सत्यापन (यूवीआर), ऑपरेटिंग समय माप (शंट ट्रिप), संपर्क प्रतिरोध

100% स्वचालित परीक्षण, डेटा लॉगिंग, ट्रैसेबिलिटी क्यूआर कोडिंग

अवयव

सामग्री विशिष्टता

आपूर्तिकर्ता मानक

प्रमुख गुण

कुंडल तार

एनामेल्ड तांबे का तार क्लास एफ (155 डिग्री सेल्सियस) या क्लास एच (180 डिग्री सेल्सियस)

आईईसी 60317, एनईएमए मेगावाट 35

ब्रेकडाउन वोल्टेज >2kV, सोल्डरेबिलिटी 390°C/2s, लचीलापन

चुंबकीय कोर

सिलिकॉन स्टील लेमिनेशन (0.35-0.5 मिमी) या ठोस लोहा

आईईसी 60404-8, जेआईएस सी 2552

उच्च पारगम्यता, कम जबरदस्ती, लगातार चुंबकीय गुण

सवार/आर्मेचर

कोल्ड-रोल्ड स्टील एसपीसीसी या आयरन पाउडर (Fe-99%)

जेआईएस जी 3141, एमपीआईएफ मानक 35

एचआरसी 45-55, सतह खत्म रा 0.8, संक्षारण प्रतिरोध

संपर्क

सिल्वर-निकल (AgNi 90/10) या सिल्वर-कैडमियम ऑक्साइड (AgCdO)

एएसटीएम बी152, आईईसी 60368

चालकता >90% आईएसीएस, चाप कटाव प्रतिरोध, वेल्डिंग रोधी

स्प्रिंग्स से संपर्क करें

बेरिलियम कॉपर (CuBe2 C17200) या स्टेनलेस स्टील 301

एएसटीएम बी196

थकान जीवन >100,000 चक्र, लगातार दबाव, संक्षारण प्रतिरोध

आवास

PA66 GF30 (30% ग्लास फाइबर) या PBT GF30

आईईसी 60664-1, यूएल 94 वी-0

ट्रैकिंग इंडेक्स >600V, ताप प्रतिरोध 160°C, प्रभाव शक्ति >7 kJ/m²

डीआईएन रेल क्लिप

स्प्रिंग स्टील 65Mn या स्टेनलेस स्टील 304, जिंक-प्लेटेड

जीबी/टी 1222, आईएसओ 3506

क्लैंप बल 50-100N, 10,000 चक्र थकान, संक्षारण प्रतिरोध

टर्मिनल

टिन चढ़ाना के साथ पीतल C36000 या तांबा C11000 (5-8μm)

एएसटीएम बी16/बी187

वर्तमान घनत्व 1.0-1.5 ए/मिमी², टॉर्क 1.5-2.5 एनएम का सामना करता है

मानक

दायरा

लागू आवश्यकताएँ

आईईसी 60898-1

घरेलू और समान प्रतिष्ठानों के लिए सर्किट-ब्रेकर

एमसीबी के लिए आधार मानक, सहायक संगतता

आईईसी 60947-5-1

नियंत्रण सर्किट उपकरण और स्विचिंग तत्व

सहायक संपर्क रेटिंग, विद्युत सहनशक्ति, टर्मिनल चिह्न

आईईसी 60947-2

लो-वोल्टेज स्विचगियर - सर्किट-ब्रेकर

शंट ट्रिप/यूवीआर प्रदर्शन, समन्वय

EN 60898-1 / EN 60947-5-1

यूरोपीय सामंजस्यपूर्ण संस्करण

सीई मार्किंग, ईयू बाजार पहुंच

परीक्षण श्रेणी

विशिष्ट परीक्षण

स्वीकृति मानदंड

विद्युत सहनशक्ति

रेटेड करंट पर 10,000 ऑपरेशन (एसी-15/डीसी-13)

संपर्क घिसाव <50%, कोई वेल्डिंग नहीं, लगातार संचालन

यांत्रिक सहनशक्ति

100,000 नो-लोड संचालन

<5% पैरामीटर बहाव, कोई यांत्रिक विफलता नहीं

ढांकता हुआ गुण

2kV AC/1min (नियंत्रण सर्किट), 4kV आवेग

कोई ब्रेकडाउन नहीं, कोई फ्लैशओवर नहीं

तापमान वृद्धि

रेटेड वोल्टेज/करंट पर निरंतर संचालन

कुंडल ≤85K (कक्षा एफ), टर्मिनल ≤80K

झटका और कंपन

आईईसी 60068-2-27 (झटका), आईईसी 60068-2-6 (कंपन)

कोई गलत ऑपरेशन नहीं, कोई क्षति नहीं, परीक्षण के बाद कार्यशील

पर्यावरण

नम गर्मी (आईईसी 60068-2-30), ठंडी, शुष्क गर्मी

कंडीशनिंग के बाद कार्यात्मक, कोई क्षरण नहीं

ईएमसी

संचालित/विकिरणित हस्तक्षेप के प्रति प्रतिरक्षा

कोई उपद्रव कार्रवाई नहीं, EN 60947-5-1

सामग्री

निरीक्षण आइटम

नमूनाकरण योजना

उपकरण

तामचीनी तार

व्यास, ब्रेकडाउन वोल्टेज, बढ़ाव, सोल्डरबिलिटी

एक्यूएल 0.65

माइक्रोमीटर, ढांकता हुआ परीक्षक, तन्यता मशीन

चुंबकीय इस्पात

पारगम्यता, कोर हानि, इन्सुलेशन कोटिंग

प्रति बैच

एप्सटीन फ़्रेम, एकल शीट परीक्षक

चांदी के संपर्क

शुद्धता, कठोरता, घनत्व, आयामी सहनशीलता

प्रति बैच

स्पेक्ट्रोमीटर, कठोरता परीक्षक, सीएमएम

प्लास्टिक के दाने

ग्लास सामग्री, चिपचिपाहट, नमी, ज्वलनशीलता

प्रति बैच

पिघला हुआ प्रवाह सूचकांक, डीएससी, यूएल 94 उपकरण

स्प्रिंग स्टील

तन्य शक्ति, थकान प्रतिरोध, गठन

प्रति बैच

तन्यता मशीन, थकान परीक्षक

स्टेशन

नियंत्रण के मानकों

आवृत्ति

तरीका

कुंडल घुमावदार

घुमावों की गिनती, तनाव, प्रतिरोध, इन्सुलेशन

प्रत्येक इकाई

फीडबैक, ओममीटर के साथ स्वचालित वाइंडिंग

सवार मशीनिंग

आयामी सहिष्णुता, सतह खत्म, कठोरता

हर 100 यूनिट

सीएमएम, प्रोफिलोमीटर, कठोरता परीक्षक

विधानसभा से संपर्क करें

संरेखण, दबाव, प्रतिरोध, टांकना गुणवत्ता

हर 100 यूनिट

फोर्स गेज, माइक्रो-ओममीटर, एक्सआरएफ

आवास की ढलाई

तापमान, दबाव, आयामी सटीकता

कल्प-कल्प

स्काडा निगरानी, ​​एसपीसी चार्ट

उप विधानसभा

ऑपरेटिंग वोल्टेज, स्ट्रोक, प्रतिक्रिया समय

प्रत्येक इकाई

स्वचालित परीक्षण बेंच, डेटा लॉगिंग

परीक्षण आइटम

मानक

नमूने का आकार

ऑपरेटिंग वोल्टेज रेंज

0.85-1.1×अन (पिकअप), >0.2×अन (यूवीआर के लिए ड्रॉपआउट)

100%

प्रतिक्रिया समय (शंट ट्रिप)

<50ms रेटेड वोल्टेज पर

100%

संपर्क प्रतिरोध

<50mΩ (सहायक), <100mΩ (अलार्म)

100%

ढांकता हुआ वोल्टेज का सामना करता है

2kV एसी/1 मिनट

100%

इन्सुलेशन प्रतिरोध

>100MΩ @ 500V DC

100%

यांत्रिक संचालन

10 चक्र, चिकना, कोई चिपकना नहीं

100%

स्नैप-फ़िट अनुकूलता

निर्दिष्ट एमसीबी फ्रेम के साथ मेटिंग

100%

दृश्य एवं आयामी निरीक्षण

17.5 मिमी मॉड्यूलरिटी, अंकन स्थायित्व

100%

विद्युत सहनशक्ति नमूनाकरण

रेटेड लोड पर 1,000 ऑपरेशन

एक्यूएल 1.0

पैकेजिंग अखंडता

ड्रॉप परीक्षण, कंपन (ISTA 3A)

प्रति लॉट

उपकरण श्रेणी

मशीन विशिष्टता

समारोह

क्षमता

कुंडल घुमावदार

तनाव नियंत्रण के साथ सीएनसी वाइंडिंग मशीनें (निट्टोकू/मार्सिल्ली)।

परिशुद्ध कुंडल उत्पादन

20,000 कॉइल/दिन

मुद्रांकन और गठन

60-टन प्रोग्रेसिव डाई प्रेस (ब्रूडरर)

संपर्क मुद्रांकन, स्प्रिंग गठन

30,000 घटक/दिन

अंतः क्षेपण ढलाई

80-टन थर्मोप्लास्टिक प्रेस (आर्बर्ग)

आवास, बाड़े, डीआईएन रेल क्लिप

10,000 आवास/दिन

असेंबली स्वचालन

दृष्टि प्रणालियों के साथ रोबोटिक कोशिकाएं (एबीबी/फैनुक)।

उप-संयोजन, अंशांकन, परीक्षण

प्रति पंक्ति 5,000 सहायक उपकरण/दिन

परीक्षण उपकरण

स्वचालित सहायक परीक्षण बेंच

परिचालन विशेषताएँ, समय, सहनशक्ति

1,000 यूनिट/घंटा

यांत्रिक सहनशक्ति परीक्षक

100,000 चक्र सत्यापन

200 इकाइयाँ एक साथ

ईएमसी परीक्षण कक्ष

प्रतिरक्षा/उत्सर्जन परीक्षण

100 यूनिट/दिन

उत्पाद श्रेणी

मासिक क्षमता

मानक लीड समय

तत्काल आदेश क्षमता

शंट ट्रिप्स (सभी वोल्टेज)

50,000 इकाइयाँ

4-5 सप्ताह

3 दिन

अंडरवोल्टेज रिलीज

20,000 इकाइयाँ

4-5 सप्ताह

3 दिन

सहायक संपर्क

10,000 इकाइयाँ

4-5 सप्ताह

3 दिन

अलार्म संपर्क

50,000 इकाइयाँ

4-5 सप्ताह

3 दिन

मोटर संचालन उपकरण

50,000 इकाइयाँ

4-5 सप्ताह

5 दिन

बसबार सिस्टम

1,000 मीटर

4-5 सप्ताह

3 दिन

विभाग

कार्मिक

विशेषज्ञता

जिम्मेदारियों

आर एंड डी इंजीनियरिंग

5

 इंजीनियरों

विद्युत चुम्बकीय डिजाइन, संपर्क भौतिकी, IoT एकीकरण, वायरलेस संचार

नए सहायक उपकरण विकास, स्मार्ट सुविधाएँ, पेटेंट पोर्टफोलियो (30+ पेटेंट)

प्रक्रिया अभियंता

15 इंजीनियर

कुंडल घुमावदार स्वचालन, सटीक मुद्रांकन, प्लास्टिक मोल्डिंग, दुबला विनिर्माण

उत्पादन अनुकूलन, उपज में सुधार (>99%), लागत में कमी

परीक्षण एवं सत्यापन

12 इंजीनियर

आईईसी 60898/60947 अनुपालन, सहनशक्ति परीक्षण, ईएमसी, पर्यावरण सिमुलेशन

प्रकार परीक्षण समन्वय, विफलता विश्लेषण, प्रमाणन प्रबंधन

एप्लीकेशन इंजीनियरिंग

10 इंजीनियर

एमसीबी एकीकरण, नियंत्रण प्रणाली, बीएमएस/एससीएडीए इंटरफ़ेस

ग्राहक तकनीकी सहायता, सिस्टम डिज़ाइन, कमीशनिंग

गुणवत्ता आश्वासन

25 तकनीशियन

आईएसओ 9001, आईएटीएफ 16949, सांख्यिकीय प्रक्रिया नियंत्रण, मेट्रोलॉजी

आपूर्तिकर्ता ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कार्रवाई, अंशांकन
