एमसीबी अलार्म और सहायक संपर्क

सीडीएडीए 40+ वर्षों के अनुभव के साथ एक निर्माता और आपूर्तिकर्ता है, हमने बहुत सारी परियोजनाएं देखी हैं जहां पैनल ऑपरेटर ट्रिप किए गए ब्रेकर को मिस कर देते हैं - जब तक कि बहुत देर नहीं हो जाती। इसीलिए हमने CDADA MCB अलार्म और सहायक संपर्क (DAB7-FL) डिज़ाइन किया है: एक स्मार्ट, जगह बचाने वाला समाधान जो आपको एक मॉड्यूल में दो महत्वपूर्ण सिग्नल देता है- ब्रेकर स्थिति (चालू/बंद) और ट्रिप कारण (ओवरलोड/शॉर्ट-सर्किट)।

हमारी सलाह: यदि आपके नियंत्रण सिस्टम को मैन्युअल ऑफ और फॉल्ट ट्रिप के बीच अंतर करने की आवश्यकता है, तो यह वह सहायक उपकरण है जिसे आपको निर्दिष्ट करना होगा। मानक सहायक संपर्क अकेले अंतर नहीं बता सकते-लेकिन हमारे कर सकते हैं।

डुअल-फ़ंक्शन डिज़ाइन: एक मॉड्यूल, दो सिग्नल

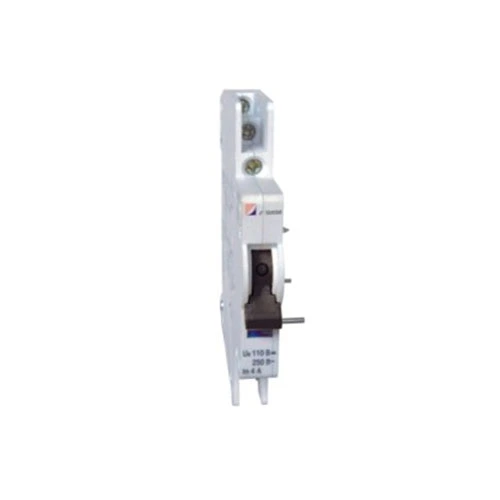

सीडीएडीए एमसीबी अलार्म और सहायक संपर्क में एक चतुर यांत्रिक चयनकर्ता के साथ दो स्वतंत्र स्थानांतरण संपर्क हैं:

★ "ए" पर पीला संकेतक: दोनों संपर्क सहायक संपर्क के रूप में कार्य करते हैं → सिग्नल एमसीबी चालू/बंद स्थिति

★ "AL" पर पीला संकेतक:

★ बायां संपर्क = सहायक (चालू/बंद स्थिति)

★ सही संपर्क = अलार्म (केवल तभी सक्रिय होता है जब एमसीबी खराबी के कारण ट्रिप हो जाती है)

★ इसका मतलब है कि आप तार लगा सकते हैं:

★ "बिजली चालू" दिखाने के लिए हरी बत्ती

★ "फॉल्ट अलार्म" ट्रिगर करने के लिए एक लाल बत्ती या पीएलसी इनपुट

★ आपके DAB7-63 MCB पर एक ही ऐड-ऑन मॉड्यूल से।

तकनीकी निर्देश

महत्वपूर्ण: इस एक्सेसरी का उपयोग अकेले नहीं किया जा सकता - इसे सीधे DAB7-63 MCB पर लगाया जाना चाहिए।

इंस्टालेशन गाइड (हमारे फील्ड इंजीनियरों से)

★ सुरक्षित, विश्वसनीय संचालन के लिए इन चरणों का पालन करें:

★ इंस्टालेशन से पहले सर्किट को पावर ऑफ कर दें।

★ DAB7-FL मॉड्यूल को DAB7-63 MCB के बाईं ओर तब तक स्लाइड करें जब तक यह क्लिक न कर दे।

★ शामिल दो तरफा टेप (कंपन प्रतिरोध के लिए) के साथ सुरक्षित करें।

★ तारों को 4 टर्मिनलों से कनेक्ट करें (2 प्रति संपर्क समूह):

★ सहायक (स्थिति) के लिए बाएं जोड़े का उपयोग करें

★ अलार्म (यात्रा का पता लगाने) के लिए सही जोड़ी का उपयोग करें

★ यदि आपको फॉल्ट अलार्म कार्यक्षमता की आवश्यकता है तो पीले चयनकर्ता को "AL" पर सेट करें।

★ परीक्षण: एमसीबी को मैन्युअल रूप से ट्रिप करें - फॉल्ट ट्रिप के दौरान केवल अलार्म संपर्क को स्थिति बदलनी चाहिए।

★ प्रो टिप: अपने तारों को स्पष्ट रूप से लेबल करें! कई तकनीशियन कमीशनिंग के दौरान सहायक बनाम अलार्म सिग्नल को लेकर भ्रमित होते हैं।

आपको मानक सहायक संपर्क के स्थान पर इसका उपयोग कब करना चाहिए?

विशिष्ट अनुप्रयोग:

★ डेटा सेंटर पीडीयू मॉनिटरिंग

★ सोलर कंबाइनर बॉक्स

★ औद्योगिक नियंत्रण पैनल

★ भवन प्रबंधन प्रणाली (बीएमएस)

★ लिफ्ट या एचवीएसी सुरक्षा सर्किट

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या मैं इसे गैर-सीडीएडीए एमसीबी पर उपयोग कर सकता हूं?

A1: नहीं। DAB7-FL यांत्रिक और आयामी रूप से केवल CDADA DAB7-63 ब्रेकरों के लिए डिज़ाइन किया गया है। यह श्नाइडर, एबीबी, या सीमेंस एमसीबी में फिट नहीं होगा।

Q2: अलार्म संपर्क वास्तव में कैसे काम करता है?

ए2: एमसीबी के अंदर, थर्मल/मैग्नेटिक फॉल्ट ट्रिप बनाम मैन्युअल स्विच-ऑफ के दौरान ट्रिप लैच तंत्र अलग-अलग तरीके से चलता है। DAB7-FL इस यांत्रिक अंतर का पता लगाता है और केवल वास्तविक खराबी के दौरान ही अलार्म संपर्क को सक्रिय करता है।

Q3: क्या मुझे दोनों संपर्कों को तार-तार करने की आवश्यकता है?

A3: जरूरी नहीं. आप अपने नियंत्रण तर्क के आधार पर केवल सहायक, केवल अलार्म, या दोनों का उपयोग कर सकते हैं। मॉड्यूल आपको लचीलापन देता है.

Q4: क्या यह डीसी सौर अनुप्रयोगों के लिए उपयुक्त है?

ए4: हाँ! 110V/0.5A की DC-12 रेटिंग के साथ, यह सौर स्ट्रिंग निगरानी के लिए आदर्श है जहां आपको पीवी सरणी दोषों का दूर से पता लगाने की आवश्यकता होती है।

Q5: जेनेरिक ब्रांडों के बजाय CDADA को क्यों चुनें?

A5: क्योंकि हम पेशकश करते हैं:

● सच्चा दोष भेदभाव (केवल स्थिति संवेदन नहीं)

● DAB7 MCBs के साथ निर्बाध एकीकरण - कोई एडाप्टर प्लेट नहीं

● फ़ैक्टरी-परीक्षणित यांत्रिक युग्मन - कोई खेल नहीं या छूटे हुए सिग्नल

● फ़ील्ड सत्यापन के लिए स्पष्ट दृश्य संकेतक (पीला झंडा)।

● परेशानी मुक्त परियोजनाओं के लिए वैश्विक प्रमाणन (सीई, सीबी, आरओएचएस)।

CDADA R&D से अंतिम नोट

आधुनिक विद्युत प्रणालियों में, 'चालू/बंद' पर्याप्त नहीं है - आपको बुद्धिमत्ता की आवश्यकता है। हमारा एमसीबी अलार्म और सहायक संपर्क एक साधारण ब्रेकर को डायग्नोस्टिक नोड में बदल देता है, जिससे आपको अधिक स्मार्ट, सुरक्षित पैनल बनाने में मदद मिलती है। और क्योंकि यह उसी टीम द्वारा बनाया गया है जो एमसीबी को डिज़ाइन करती है, आपको सही तालमेल मिलता है - कोई अनुमान नहीं। - सीडीएडीए उत्पाद विकास टीम

ऑर्डर करने के लिए तैयार हैं? हम प्रस्ताव रखते हैं:

● पैनल बिल्डरों के लिए भारी छूट

● पूर्व-संयोजित एमसीबी + डीएबी7-एफएल इकाइयां (श्रम बचाएं)

● निःशुल्क वायरिंग आरेख और पीएलसी तर्क उदाहरण
