चीन व्यावसायिक वितरण बॉक्स निर्माता

यदि आप उच्च गुणवत्ता वाले वितरण बक्सों को अनुकूलित करना चाह रहे हैं, तो चुनने पर विचार करेंसीडीएडीए, चीन में स्थित एक निर्माता। 2004 में स्थापित - और इसकी जड़ें 1980 के दशक से चली आ रही हैं - हम पूरी तरह से विकसित उत्पादन लाइनें पेश करते हैं और व्यापक वन-स्टॉप ओईएम सेवाएं प्रदान करते हैं। यदि आपको लो-वोल्टेज विद्युत उपकरण के संबंध में कोई आवश्यकता है, तो आप हमारे साथ वही पा सकते हैं जो आपको चाहिए।

वितरण बॉक्स क्या है?

A वितरण बॉक्स, जिसे ए के नाम से भी जाना जाता हैवितरण बोर्ड, स्विचगियर असेंबली, या पैनलबोर्ड, विद्युत स्विचिंग और सुरक्षा उपकरणों की एक संलग्न असेंबली है जिसे एक स्रोत से विद्युत शक्ति प्राप्त करने और इसे कई सर्किटों में वितरित करने के लिए डिज़ाइन किया गया है। के अंतर्गत कार्य कर रहा हैआईईसी 61439 (लो-वोल्टेज स्विचगियर और कंट्रोल गियर असेंबली के लिए अंतरराष्ट्रीय मानक), वितरण बक्से आवासीय, वाणिज्यिक और औद्योगिक प्रतिष्ठानों में विद्युत ऊर्जा प्रबंधन के लिए महत्वपूर्ण केंद्र के रूप में काम करते हैं।

वितरण बक्से छोटे से लेकर होते हैंघरेलू उपभोक्ता इकाइयाँ (16-24 मॉड्यूल) से बड़े तकऔद्योगिक बिजली वितरण केंद्र (6300ए तक)। वे सर्किट ब्रेकर, अवशिष्ट वर्तमान उपकरणों को एकीकृत करते हैं,संपर्ककर्ता, बसबार, और एक सुरक्षात्मक घेरे के भीतर निगरानी उपकरण, सुरक्षित, विश्वसनीय और संगठित बिजली वितरण सुनिश्चित करते हैं।

The आईईसी 61439 मानक श्रृंखला पुरानी IEC 60439 श्रृंखला को प्रतिस्थापित करके, स्पष्ट डिज़ाइन सत्यापन आवश्यकताओं, नियमित सत्यापन प्रोटोकॉल और लोगों और संपत्ति दोनों की सुरक्षा के लिए उन्नत सुरक्षा उपायों को पेश करके उद्योग में क्रांति ला दी।

वितरण बॉक्स उत्पाद श्रेणियाँ एवं विन्यास

वर्गीकरण	प्रकार	वर्तमान सीमा	प्रमुख विशेषताएँ
मानक के अनुसार (आईईसी 61439)	आईईसी 61439-3 (डीबीओ)	≤250A	सामान्य व्यक्तियों द्वारा संचालित वितरण बोर्ड, घरेलू/वाणिज्यिक, आउटगोइंग सर्किट ≤125ए
	आईईसी 61439-2 (पीएससी)	≤6300A	पावर स्विचगियर असेंबलियां, केवल औद्योगिक, व्यावसायिक संचालन
	आईईसी 61439-4 (एसीएस)	≤1000A	निर्माण स्थलों के लिए असेंबली, अस्थायी, परिवहनीय/मोबाइल
	आईईसी 61439-5	≤2500A	सार्वजनिक वितरण नेटवर्क, केबल वितरण कैबिनेट
	आईईसी 61439-7	भिन्न	विशिष्ट अनुप्रयोग: मरीना, ईवी चार्जिंग, बाज़ार चौक
माउंट करके	दीवार पर चढ़ा हुआ	≤630A	सतह या फ्लश माउंटिंग, IP30-IP65, आवासीय/वाणिज्यिक
	फर्श पर खड़ा होना	≤6300A	फ्रीस्टैंडिंग, मॉड्यूलर निर्माण, औद्योगिक/बिजली केंद्र
	ध्रुव पर लगे	≤400A	आउटडोर वितरण, सार्वजनिक प्रकाश व्यवस्था, ग्रामीण विद्युतीकरण
निर्माण द्वारा	धातु से घिरा हुआ	सभी रेटिंग	स्टील/एल्यूमीनियम, IP30-IP65, विद्युत चुम्बकीय परिरक्षण

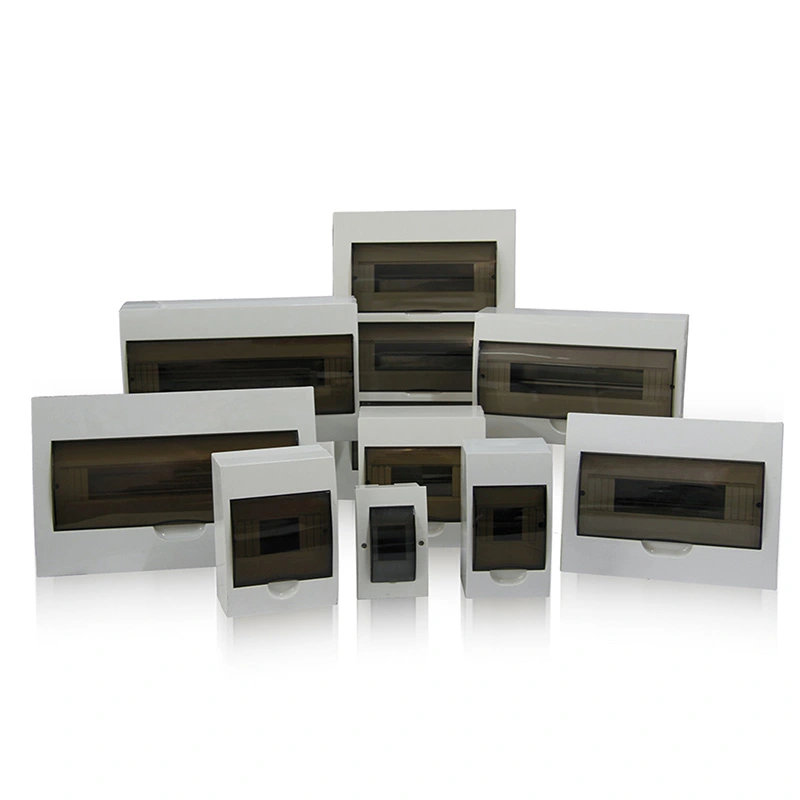

	इन्सुलेटेड बाड़े	≤250A	थर्मोप्लास्टिक (ABS, PC), IP40-IP65, संक्षारण प्रतिरोधी
	मॉड्यूलर सिस्टम	≤630A	डीआईएन रेल माउंटिंग, 17.5 मिमी मॉड्यूलरिटी, लचीला कॉन्फ़िगरेशन
आवेदन द्वारा	आवासीय	≤250A	एकल-चरण/तीन-चरण, एमसीबी/आरसीडी एकीकरण, उपभोक्ता इकाइयाँ
	व्यावसायिक	≤630A	तीन-चरण वितरण, उप-वितरण बोर्ड, पैमाइश
	औद्योगिक	≤6300A	मोटर नियंत्रण केंद्र, बिजली वितरण, प्रक्रिया नियंत्रण
	आधारभूत संरचना	≤2500A	उपयोगिताएँ, डेटा केंद्र, स्वास्थ्य देखभाल, परिवहन

मानक आयाम (मॉड्यूलर सिस्टम):

चौड़ाई: 370 मिमी, 450 मिमी, 620 मिमी, 700 मिमी, 900 मिमी, 1000 मिमी

ऊंचाई: 500 मिमी से 2010 मिमी

गहराई: 267 मिमी से 800 मिमी (1000 मिमी तक विस्तार योग्य)

मॉड्यूल क्षमता:10, 24, 36 मॉड्यूल (17.5 मिमी पिच)

मुख्य कार्य और सिस्टम आर्किटेक्चर

प्राथमिक कार्य

समारोह	विवरण	तकनीकी कार्यान्वयन
पावर रिसेप्शन	ट्रांसफार्मर, जनरेटर, या अपस्ट्रीम वितरण से आने वाली बिजली स्वीकार करता है	मुख्य इनकमिंग सर्किट ब्रेकर (आईसीबी), स्विच-डिस्कनेक्टर, या फ़्यूज़-स्विच
बिजली वितरण	आने वाली बिजली को कई शाखा सर्किट में विभाजित करता है	बसबार (तांबा/एल्यूमीनियम), वितरण टर्मिनल, सर्किट ब्रेकर
सर्किट संरक्षण	ओवरलोड, शॉर्ट सर्किट और पृथ्वी दोष से बचाता है	एमसीबी, एमसीसीबी, आरसीडी, आरसीबीओ, फ्यूजगियर
एकांत	रखरखाव के लिए सुरक्षित वियोग प्रदान करता है	दृश्यमान संपर्कों के साथ मुख्य स्विच, स्विच-डिस्कनेक्टर
निगरानी एवं नियंत्रण	विद्युत मापदंडों को मापना, मॉनिटर करना और नियंत्रित करना	ऊर्जा मीटर, बिजली गुणवत्ता विश्लेषक, रिमोट मॉनिटरिंग, स्मार्ट ब्रेकर
बिजली की गुणवत्ता	वृद्धि संरक्षण, हार्मोनिक फ़िल्टरिंग, पावर फैक्टर सुधार	एसपीडी, सक्रिय फिल्टर, कैपेसिटर बैंक

बसबार सिस्टम डिज़ाइन

बसबार वितरण बक्से की रीढ़ बनते हैं, जो इनकमिंग और आउटगोइंग सर्किट के बीच उच्च धाराओं का संचालन करते हैं:

पैरामीटर	विनिर्देश	सामग्री मानक
बसबार सामग्री	कठोर खींचा गया तांबा (C11000) या एल्यूमीनियम मिश्र धातु (6101-T6)	एएसटीएम बी187, आईईसी 60428
वर्तमान घनत्व	1.0-1.6 ए/मिमी² (तांबा), 0.8-1.2 ए/मिमी² (एल्यूमीनियम)	तापमान वृद्धि 65K (नंगे), 80K (प्लेटेड) तक सीमित
शॉर्ट-सर्किट झेलना	1s के लिए 10kA-100kA (Icw)	आईईसी 61439-1, गतिशील और थर्मल तनाव सत्यापन
सतह का उपचार	टिन चढ़ाना (8-12μm) या चांदी चढ़ाना (3-5μm)	संक्षारण प्रतिरोध, संपर्क विश्वसनीयता
सपोर्ट इंसुलेटर	डीएमसी (आटा मोल्डिंग कंपाउंड) या एसएमसी (शीट मोल्डिंग कंपाउंड)	आईईसी 60168, ट्रैकिंग इंडेक्स >600वी
बसबार विन्यास	3-चरण + एन + पीई, या 3-चरण + एन (पृथक)	चरण अनुक्रम L1-L2-L3, सबसे बाएँ या दाएँ तटस्थ

बसबार साइज़िंग उदाहरण:

2000kVA ट्रांसफार्मर, 400V, 3-चरण

फुल-लोड करंट: 2887ए

बसबार चयन: 2× T2 तांबे की छड़ें, 120 मिमी × 10 मिमी प्रति चरण (2400 मिमी²)

वर्तमान घनत्व: 1.2 ए/मिमी²

शॉर्ट-सर्किट झेलना: 50kA/1s प्रति IEC/TR 60890 परीक्षण या गणना द्वारा सत्यापित

अनुप्रयोग परिवेश और उपयोग के मामले

आवेदन	सिस्टम प्रकार	विशिष्ट विशिष्टताएँ	मुख्य आवश्यकताएँ
आवासीय भवन	उपभोक्ता इकाई, अपार्टमेंट वितरण	≤250A, IP40, दीवार पर लगे, 12-24 मॉड्यूल, MCB+RCD	सामान्य व्यक्तियों के लिए सुरक्षा, छेड़छाड़-रोधी, स्पष्ट लेबलिंग
वाणिज्यिक कार्यालय	उप-वितरण बोर्ड, फर्श वितरण	≤400ए, आईपी30-आईपी54, दीवार/फर्श, 36-72 मॉड्यूल, मीटरिंग	किरायेदार परिवर्तन, उप-मीटरिंग, भविष्य के विस्तार के लिए लचीलापन
शॉपिंग मॉल	किरायेदार वितरण, मुख्य वितरण	≤630A, IP54, फ़्लोर-स्टैंडिंग, मॉड्यूलर, स्मार्ट मॉनिटरिंग	उच्च उपलब्धता, भार प्रबंधन, केंद्रीकृत निगरानी
डेटा केंद्र	विद्युत वितरण इकाई (पीडीयू), बसवे टैप-ऑफ	≤1600ए, आईपी20, फ्लोर-स्टैंडिंग, 3एन+पीई, अतिरेक	99.999% उपलब्धता, हॉट-स्वैपेबल, रिमोट मॉनिटरिंग
औध्योगिक संयंत्र	मोटर नियंत्रण केंद्र (एमसीसी), बिजली वितरण केंद्र	≤6300ए, आईपी42-आईपी54, फ़्लोर-स्टैंडिंग, फॉर्म 4 पृथक्करण	उच्च शॉर्ट-सर्किट प्रतिरोध, मोटर सुरक्षा, प्रक्रिया एकीकरण
स्वास्थ्य देखभाल सुविधाएं	आवश्यक विद्युत वितरण, पृथक शक्ति	≤800A, IP30, मेडिकल-ग्रेड, आईटी सिस्टम अनुकूलता	रोगी सुरक्षा, आपूर्ति की निरंतरता, रिसाव वर्तमान निगरानी
नवीकरणीय ऊर्जा	सोलर कंबाइनर बॉक्स, बैटरी भंडारण वितरण	≤1500V DC, IP65, आउटडोर, स्ट्रिंग मॉनिटरिंग	डीसी आर्क दोष संरक्षण, तेजी से शटडाउन, पर्यावरण स्थायित्व
निर्माण स्थल	अस्थायी बिजली वितरण, साइट केबिन	≤400A, IP44-IP65, परिवहनीय, मजबूत निर्माण	गतिशीलता, मौसम प्रतिरोध, अस्थायी उपयोग के लिए सुरक्षा

विनिर्माण प्रक्रिया एवं उत्पादन कार्यप्रवाह

परिशुद्धता विनिर्माण अनुक्रम

कच्चा माल IQC → शीट मेटल फैब्रिकेशन → भूतल उपचार → बसबार प्रोसेसिंग → घटक एकीकरण → वायरिंग और असेंबली → परीक्षण और सत्यापन → अंतिम QC → पैकेजिंग और डिलीवरी

महत्वपूर्ण विनिर्माण चरण

अवस्था	प्रक्रिया विवरण	गुणवत्ता नियंत्रण बिंदु
शीट धातु निर्माण	कोल्ड-रोल्ड स्टील (सीआरसीए) या एल्यूमीनियम शीट, लेजर कटिंग, सीएनसी पंचिंग, झुकना, वेल्डिंग	आयामी सहनशीलता ±0.5 मिमी, गड़गड़ाहट मुक्त किनारे, वेल्ड प्रवेश, समतलता <1 मिमी/मीटर
सतह का उपचार	डीग्रीजिंग, फॉस्फेटिंग, इलेक्ट्रोस्टैटिक पाउडर कोटिंग (एपॉक्सी-पॉलिएस्टर), इलाज (180-200 डिग्री सेल्सियस/20 मिनट)	कोटिंग की मोटाई 60-80μm, आसंजन क्रॉस-कट परीक्षण 0-1, नमक स्प्रे 500-1000h
बसबार प्रसंस्करण	काटना, छेदना, झुकना, टिन/चांदी चढ़ाना, इन्सुलेशन स्लीविंग	चालकता ≥100% IACS (तांबा), प्लेटिंग मोटाई 8-12μm, कोई गड़गड़ाहट नहीं, किनारे गोलाई
घटक स्थापना	डीआईएन रेल इंस्टालेशन, सर्किट ब्रेकर माउंटिंग, बसबार कनेक्शन, टॉर्क-नियंत्रित कसना	निर्माता की विशिष्टता के अनुसार टॉर्क (1.5-5.0Nm), संरेखण, क्लीयरेंस/क्रीपेज सत्यापन
आंतरिक वाइरिंग	कॉपर केबल (H05RR-F, H07RN-F), फेरूल टर्मिनेशन, रंग कोडिंग (L1-भूरा, L2-काला, L3-ग्रे, N-नीला, PE-हरा/पीला)	निरंतरता परीक्षण, इन्सुलेशन प्रतिरोध >1MΩ, सही चरणबद्धता
असेंबली सत्यापन	यांत्रिक संचालन, दरवाजा इंटरलॉक, सीलिंग, लेबलिंग, दस्तावेज़ीकरण	100% कार्यात्मक जांच, आईपी सत्यापन, आईईसी 61439-1 का अनुपालन
परीक्षण एवं सत्यापन	ढांकता हुआ परीक्षण (2kV/1min), इन्सुलेशन प्रतिरोध, निरंतरता, ध्रुवता, चरण अनुक्रम	आईईसी 61439-1 के अनुसार नियमित सत्यापन, परीक्षण रिपोर्ट तैयार करना
अंतिम निरीक्षण	दृश्य निरीक्षण, आयामी जांच, दस्तावेज़ीकरण समीक्षा, अंकन सत्यापन	अनुरूपता की घोषणा, तकनीकी फ़ाइल, स्थापना मैनुअल

प्राथमिक कच्चे माल एवं घटक विशिष्टताएँ

अवयव	सामग्री विशिष्टता	आपूर्तिकर्ता मानक	प्रमुख गुण
संलग्नक निकाय	कोल्ड रोल्ड स्टील SPCC (1.0-2.0 मिमी) या एल्यूमीनियम 5052-H32 (1.5-3.0 मिमी)	जेआईएस जी 3141, एएसटीएम बी209	उपज शक्ति ≥180MPa, चुंबकीय पारगम्यता (स्टील), संक्षारण प्रतिरोध (अल)
पाउडर कोटिंग	एपॉक्सी-पॉलिएस्टर हाइब्रिड, आरएएल 7035 (हल्का ग्रे) या आरएएल 7032 (कंकड़ ग्रे)	आईएसओ 12944, क्वालिकोट	मोटाई 60-80μm, चमक 60-80%, प्रभाव प्रतिरोध >50 सेमी·किग्रा
बसबार	इलेक्ट्रोलाइटिक कॉपर T2 (Cu-ETP, ≥99.9%) या एल्यूमीनियम 6101-T6	एएसटीएम बी187, आईईसी 60428	चालकता ≥100% IACS (Cu), ≥55% IACS (Al), कठोरता HV 80-120
बसबार सपोर्ट करता है	डीएमसी (आटा मोल्डिंग कंपाउंड) या एसएमसी (शीट मोल्डिंग कंपाउंड)	आईईसी 60168, यूएल 94 वी-0	ट्रैकिंग इंडेक्स >600V, ताप प्रतिरोध 180°C, लचीली ताकत >150MPa
दीन रेल	स्टील (जिंक-प्लेटेड) या एल्यूमीनियम (एनोडाइज्ड), TH35 (35 मिमी × 7.5 मिमी)	आईईसी 60715, एन 50022	सीधापन <0.5mm/m, भार क्षमता >100N, संक्षारण प्रतिरोध
दरवाज़ा सील	ईपीडीएम रबर या पॉलीयुरेथेन फोम, गैसकेट प्रोफ़ाइल	एएसटीएम डी2000, यूएल 50	तापमान सीमा -40°C से +120°C, संपीड़न सेट <25%, IP65 सीलिंग
टिका और ताले	जिंक मिश्र धातु (जेडडीसी) या स्टेनलेस स्टील 304, क्रोम-प्लेटेड	एएसटीएम बी86, आईएसओ 9227	नमक स्प्रे 240-500 घंटे, चक्र जीवन>10,000 संचालन, छेड़छाड़ प्रतिरोध
केबल ग्लैंड	पॉलियामाइड (PA66) या निकल-प्लेटेड पीतल, IP68	आईईसी 62444, यूएल 514बी	तापमान -40°C से +100°C, तनाव से राहत, ईएमसी परिरक्षण विकल्प
इन्सुलेशन सामग्री	बसबार इन्सुलेशन के लिए पीईटी (माइलर), पीवीसी, या नोमेक्स	आईईसी 60216, यूएल 94 वी-0	ढांकता हुआ ताकत> 15kV/मिमी, तापमान सूचकांक> 130°C

मानक अनुपालन और परीक्षण प्रोटोकॉल

अंतर्राष्ट्रीय मानक ढांचा

मानक	दायरा	लागू आवश्यकताएँ
आईईसी 61439-1:2020	लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली के लिए सामान्य नियम	फाउंडेशन मानक, डिज़ाइन सत्यापन, नियमित सत्यापन, तापमान वृद्धि, शॉर्ट-सर्किट झेलना
आईईसी 61439-3:2024	सामान्य व्यक्तियों द्वारा संचालित वितरण बोर्ड (डीबीओ)	घरेलू/व्यावसायिक, ≤250A, ≤300V पृथ्वी पर, गैर-पेशेवरों के लिए सुरक्षा
आईईसी 61439-2:2011	पावर स्विचगियर और कंट्रोलगियर असेंबली	केवल औद्योगिक, व्यावसायिक उपयोग, 6300ए तक
आईईसी 61439-4:2023	निर्माण स्थलों के लिए असेंबली (एसीएस)	अस्थायी स्थापना, परिवहनीय, मजबूत निर्माण
आईईसी 61439-6:2012	बसबार ट्रंकिंग सिस्टम (बसवे)	बसबारों, राइजिंग मेन, टैप-ऑफ इकाइयों के माध्यम से बिजली वितरण
आईईसी 61439-7:2014	विशिष्ट अनुप्रयोग (मरीना, ईवी चार्जिंग, आदि)	विशिष्ट वातावरण, अतिरिक्त सुरक्षा आवश्यकताएँ
आईईसी 62208:2011	लो-वोल्टेज स्विचगियर असेंबलियों के लिए खाली बाड़े	संलग्नक प्रदर्शन, पर्यावरण संरक्षण, यांत्रिक शक्ति
आईईसी/टीआर 60890:2014	गणना द्वारा तापमान-वृद्धि का सत्यापन	परीक्षण, थर्मल मॉडलिंग का विकल्प
आईईसी/टीआर 61439-0:2013	असेंबली निर्दिष्ट करने के लिए मार्गदर्शिका	उपयोगकर्ता विनिर्देश, इंटरफ़ेस पैरामीटर

अनिवार्य सत्यापन (आईईसी 61439-1)

सत्यापन प्रकार	परीक्षण/गणना	स्वीकृति मानदंड
डिज़ाइन सत्यापन (प्रकार परीक्षण)	तापमान वृद्धि सीमा	टर्मिनल ≤80K (प्लेटेड), ≤65K (नंगे); संलग्नक ≤40K; प्रति सामग्री बसबार
	शॉर्ट-सर्किट झेलने की ताकत	1एस के लिए आईसीडब्ल्यू, आईपीके पीक करंट, कोई विरूपण नहीं, कोई खतरा नहीं, परीक्षण के बाद कार्यात्मक
	ढांकता हुआ गुण	2kV-3.5kV/1min पावर फ्रीक्वेंसी, कोई ब्रेकडाउन नहीं, कोई फ्लैशओवर नहीं
	क्लीयरेंस और क्रीपेज दूरियां	प्रति प्रदूषण डिग्री, रेटेड आवेग वोल्टेज का सामना करता है
	यांत्रिक संचालन	200-1000 ऑपरेशन, कोई अत्यधिक टूट-फूट नहीं, बल की आवश्यकता
	सुरक्षा की डिग्री (आईपी)	आईपी कोड सत्यापन (धूल, पानी), आईईसी 60529
	संक्षारण प्रतिरोध	नमक स्प्रे, नमी, सुरक्षा को प्रभावित करने वाला कोई क्षरण नहीं
नियमित सत्यापन (प्रत्येक इकाई)	वायरिंग की शुद्धता, परिचालन प्रदर्शन	निरंतरता, ध्रुवता, चरणबद्धता, यांत्रिक कार्य
	ढांकता हुआ परीक्षण	1kV-2kV/1s या 2U+1000V, कोई ब्रेकडाउन नहीं
	इन्सुलेशन प्रतिरोध	≥1000Ω/V 500V DC पर
	सुरक्षात्मक उपाय, विद्युत निरंतरता	उजागर प्रवाहकीय भागों और पीई टर्मिनल के बीच ≤0.05Ω

फ़ैक्टरी गुणवत्ता नियंत्रण एवं निरीक्षण मानक

आने वाली सामग्री क्यूसी (आईक्यूसी)

सामग्री	निरीक्षण आइटम	नमूनाकरण योजना	उपकरण
स्टील की चादरें	मोटाई, उपज शक्ति, सतह की गुणवत्ता, कोटिंग आसंजन	प्रति बैच, सीओए + परीक्षण	तन्यता परीक्षक, कोटिंग मोटाई गेज, मोड़ परीक्षक
अल्युमीनियम की चादरें	मिश्र धातु ग्रेड, मोटाई, एनोडाइजिंग गुणवत्ता	प्रति बैच	स्पेक्ट्रोमीटर, माइक्रोमीटर, एनोडाइजिंग मोटाई परीक्षक
तांबे के बसबार	शुद्धता, चालकता, कठोरता, आयामी सहनशीलता	प्रति बैच	चालकता मीटर, कठोरता परीक्षक, सीएमएम
पाउडर कोटिंग	रंग मिलान, चमक, इलाज की डिग्री, मोटाई	प्रति बैच	ग्लोस मीटर, क्योर मीटर, थिकनेस गेज, कलर स्पेक्ट्रोफोटोमीटर
प्लास्टिक के घटक	ज्वलनशीलता (यूएल 94), ट्रैकिंग सूचकांक, आयामी स्थिरता	प्रति बैच	यूएल 94 परीक्षण उपकरण, ट्रैकिंग परीक्षण, ताप विरूपण परीक्षक

इन-प्रोसेस गुणवत्ता नियंत्रण (आईपीक्यूसी)

स्टेशन	नियंत्रण के मानकों	आवृत्ति	तरीका
लेज़र कटिंग/छिद्रण	आयामी सटीकता ±0.2 मिमी, किनारे की गुणवत्ता, गड़गड़ाहट की ऊंचाई	हर 30 मिनट में	सीएमएम, दृश्य निरीक्षण, माइक्रोमीटर
झुकने	कोण सटीकता ±0.5°, मोड़ त्रिज्या, सतह क्रैकिंग	प्रत्येक सेटअप + नमूना	कोण गेज, त्रिज्या गेज, दृश्य निरीक्षण
वेल्डिंग	प्रवेश, मनका उपस्थिति, विरूपण नियंत्रण	प्रत्येक वेल्ड बैच	दृश्य निरीक्षण, डाई प्रवेशक, एक्स-रे (महत्वपूर्ण)
पाउडर कोटिंग	फिल्म की मोटाई 60-80μm, इलाज शेड्यूल, रंग स्थिरता	हर बैच	मोटाई नापने का यंत्र, इलाज मीटर, रंग तुलना
बसबार प्रसंस्करण	काटने की लंबाई, छेद का पैटर्न, चढ़ाना की मोटाई, किनारे की गोलाई	हर टुकड़ा	सीएमएम, एक्सआरएफ चढ़ाना मोटाई, दृश्य निरीक्षण
विधानसभा	घटक बढ़ते टोक़, संरेखण, निकासी दूरी	प्रत्येक इकाई	टॉर्क रिंच, गेज ब्लॉक, दृश्य निरीक्षण

अंतिम गुणवत्ता नियंत्रण (एफक्यूसी) और आउटगोइंग क्यूसी (ओक्यूसी)

परीक्षण आइटम	मानक	नमूने का आकार
आयामी सत्यापन	समग्र आयाम, दरवाजा संरेखण, बढ़ते छेद	100%
आईपी रेटिंग सत्यापन	सील की अखंडता, गैस्केट संपीड़न, दरवाज़ा बंद होना	एक्यूएल 1.0 (नमूना)
ढांकता हुआ प्रतिरोध परीक्षण	2kV AC/1 मिनट (मुख्य सर्किट), 1kV AC/1 मिनट (सहायक)	100%
इन्सुलेशन प्रतिरोध	≥1MΩ @ 500V DC	100%
सुरक्षात्मक सर्किट की निरंतरता	पीई बिंदुओं के बीच ≤0.05Ω	100%
ध्रुवीयता और चरणबद्ध सत्यापन	सभी टर्मिनलों पर सही	100%
यांत्रिक संचालन	दरवाज़ा, ताले, कब्ज़े, वापस लेने योग्य हिस्से	100%
दृश्य निरीक्षण	कोटिंग दोष, लेबलिंग, सफाई	100%
दस्तावेज़ीकरण समीक्षा	वायरिंग आरेख, परीक्षण रिपोर्ट, अनुरूपता घोषणा	100%
पैकेजिंग अखंडता	परिवहन के दौरान सुरक्षा, हैंडलिंग निर्देश	प्रति लॉट

उत्पादन अवसंरचना और विनिर्माण क्षमता

उन्नत उत्पादन उपकरण

उपकरण श्रेणी	मशीन विशिष्टता	समारोह	क्षमता
शीट धातु प्रसंस्करण	सीएनसी लेजर कटिंग	सटीक कटिंग, जटिल प्रोफाइल, गड़गड़ाहट रहित किनारे	10 टन/दिन
	सीएनसी छिद्रण	छेद पैटर्न, लूवर्स, एम्बॉसिंग	5,000 पैनल/दिन
	सीएनसी प्रेस ब्रेक	परिशुद्धता झुकना, जटिल ज्यामिति	2,000 संलग्नक/दिन
सतह का उपचार	स्वचालित पाउडर कोटिंग लाइन	पूर्व उपचार, पाउडर लगाना, इलाज करना	5,000 वर्ग मीटर/दिन
बसबार प्रसंस्करण	सीएनसी बसबार पंचिंग/झुकने वाली मशीन	काटना, छेदना, मोड़ना, चढ़ाना	2,000 बसबार सेट/दिन
असेम्बली लाइनें	मॉड्यूलर असेंबली स्टेशन, ईएसडी सुरक्षा, टॉर्क मॉनिटरिंग	घटक स्थापना, वायरिंग, परीक्षण	1,000 वितरण बक्से/दिन
परीक्षण उपकरण	स्वचालित परीक्षण बेंच (ढांकता हुआ, इन्सुलेशन, निरंतरता)	आईईसी 61439 के अनुसार नियमित सत्यापन	500 यूनिट/दिन
परीक्षण उपकरण	तापमान वृद्धि परीक्षण सेटअप (6300A तक वर्तमान इंजेक्शन)	डिज़ाइन सत्यापन, प्रकार परीक्षण	10 सेटअप/माह

उत्पादन क्षमता और लीड टाइम्स

उत्पाद श्रेणी	मासिक क्षमता	मानक लीड समय	तत्काल आदेश क्षमता
आवासीय डीबीओ (≤250A, दीवार पर लगा हुआ)	50,000 इकाइयाँ	4-5 सप्ताह	3 दिन
वाणिज्यिक वितरण (≤630ए, फर्श/दीवार)	20,000 इकाइयाँ	4-5 सप्ताह	5 दिन
औद्योगिक बिजली केंद्र (≤2500A, फ़्लोर-स्टैंडिंग)	5,000 इकाइयाँ	4-5 सप्ताह	7 दिन
कस्टम इंजीनियर्ड समाधान (≤6300A)	परियोजना का आधार	4-8 सप्ताह	2-3 सप्ताह
मॉड्यूलर बसबार सिस्टम	10,000 मीटर	4-5 सप्ताह	5 दिन

इंजीनियरिंग एवं तकनीकी टीम संरचना

विभाग	कार्मिक	विशेषज्ञता	जिम्मेदारियों
आर एंड डी इंजीनियरिंग	5 इंजीनियरों	आईईसी 61439 अनुपालन, थर्मल मॉडलिंग, शॉर्ट-सर्किट गणना, सामग्री विज्ञान	नए उत्पाद विकास, डिज़ाइन अनुकूलन, पेटेंट पोर्टफोलियो (40+ पेटेंट)
प्रक्रिया अभियंता	25 इंजीनियर	शीट धातु निर्माण, सतह उपचार, बसबार प्रसंस्करण, दुबला विनिर्माण	उत्पादन अनुकूलन, स्वचालन, उपज में सुधार (>98%), लागत में कमी
परीक्षण एवं सत्यापन	20 इंजीनियर	आईईसी 61439 सत्यापन, तापमान वृद्धि परीक्षण, शॉर्ट-सर्किट परीक्षण, ईएमसी	प्रकार परीक्षण समन्वय, नियमित सत्यापन, विफलता विश्लेषण, प्रमाणीकरण
एप्लीकेशन इंजीनियरिंग	15 इंजीनियर	पावर सिस्टम डिजाइन, चयनात्मक समन्वय, स्थापना पर्यवेक्षण, कमीशनिंग	ग्राहक तकनीकी सहायता, योजना डिजाइन, साइट पर्यवेक्षण, प्रशिक्षण
गुणवत्ता आश्वासन	35 तकनीशियन	आईएसओ 9001, आईएसओ 14001, सांख्यिकीय प्रक्रिया नियंत्रण, मेट्रोलॉजी प्रयोगशाला	आपूर्तिकर्ता ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कार्रवाई, अंशांकन प्रबंधन

हमारा वितरण बॉक्स विनिर्माण अलग क्यों है?

हमारी उत्पादन सुविधा प्रतिनिधित्व करती हैविशेषज्ञता के 25 वर्ष लो-वोल्टेज स्विचगियर असेंबलियों में, वैश्विक मानकों से अधिक वितरण बक्से वितरित करना:

आईईसी 61439 विशेषज्ञता: आईईसी/टीआर 60890 के अनुसार तापमान वृद्धि गणना और आईईसी 61439-1 के अनुलग्नक पी के अनुसार शॉर्ट-सर्किट झेलने वाले सत्यापन सहित व्यापक डिजाइन सत्यापन क्षमताएं

ऊर्ध्वाधर एकीकरण: इन-हाउस शीट मेटल फैब्रिकेशन (लेजर कटिंग, पंचिंग, बेंडिंग), सतह उपचार (स्वचालित पाउडर कोटिंग), और बसबार प्रसंस्करण पूर्ण गुणवत्ता नियंत्रण सुनिश्चित करता है

परीक्षण अवसंरचना:तापमान वृद्धि परीक्षण सेटअप (6300A वर्तमान इंजेक्शन), शॉर्ट-सर्किट परीक्षण सुविधाओं और पर्यावरण कक्षों सहित प्रकार परीक्षण उपकरणों में $5M+ का निवेश किया गया

मॉड्यूलर लचीलापन:आईईसी 61439 अनुपालन और लागत दक्षता को बनाए रखते हुए तेजी से अनुकूलन को सक्षम करने वाले मानकीकृत प्लेटफ़ॉर्म डिज़ाइन

अनुप्रयोग विशेषज्ञता:डेटा केंद्रों (फॉर्म 4 पृथक्करण), स्वास्थ्य देखभाल (आईटी सिस्टम), नवीकरणीय ऊर्जा (डीसी वितरण), और कठोर वातावरण (आईपी65, उष्णकटिबंधीय) के लिए विशेष समाधान

CDADA चीन में एक वितरण बॉक्स निर्माता और आपूर्तिकर्ता है। हमारा कारखाना लचीले OEM/ODM समाधानों की पेशकश करते हुए बिजली प्रणालियों, भवन स्वचालन और औद्योगिक विनिर्माण जैसे विविध उद्योगों को सेवा प्रदान करता है।
