विश्वसनीय एमसीसीबी सहायक उपकरण फैक्टरी

वर्ग

सहायक प्रकार

समारोह

तकनीकी निर्देश

रिमोट ऑपरेशन

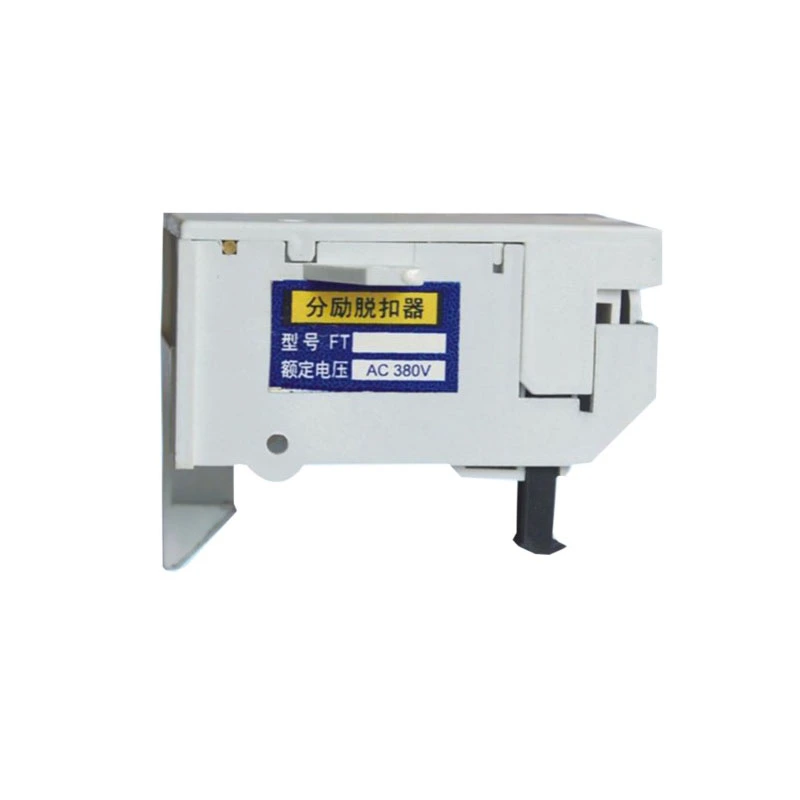

शंट ट्रिप (एमएक्स)

बाहरी वोल्टेज सिग्नल के माध्यम से रिमोट ट्रिपिंग

एसी: 24वी, 48वी, 110वी, 230वी, 400वी; डीसी: 12वी, 24वी, 48वी, 110वी; इनरश 200VA (AC)/200W (DC), सीलबंद 20VA (AC)/20W (DC); यात्रा का समय <50ms

अंडरवोल्टेज रिलीज (एमएन/यूवीआर)

जब वोल्टेज सीमा से नीचे चला जाता है तो स्वचालित ट्रिपिंग

पिकअप: 0.85×अन; ड्रॉपआउट: 0.35-0.7×अन; समय विलंब: 0.1s-3s (समायोज्य); लगातार ड्यूटी

मोटर ऑपरेटर (एमओ)

इलेक्ट्रिक चार्जिंग और ब्रेकर तंत्र का संचालन

एसी/डीसी आपूर्ति, 3-5 सेकेंड संचालन समय, मैनुअल ओवरराइड, स्थिति फीडबैक

स्थिति संकेतन

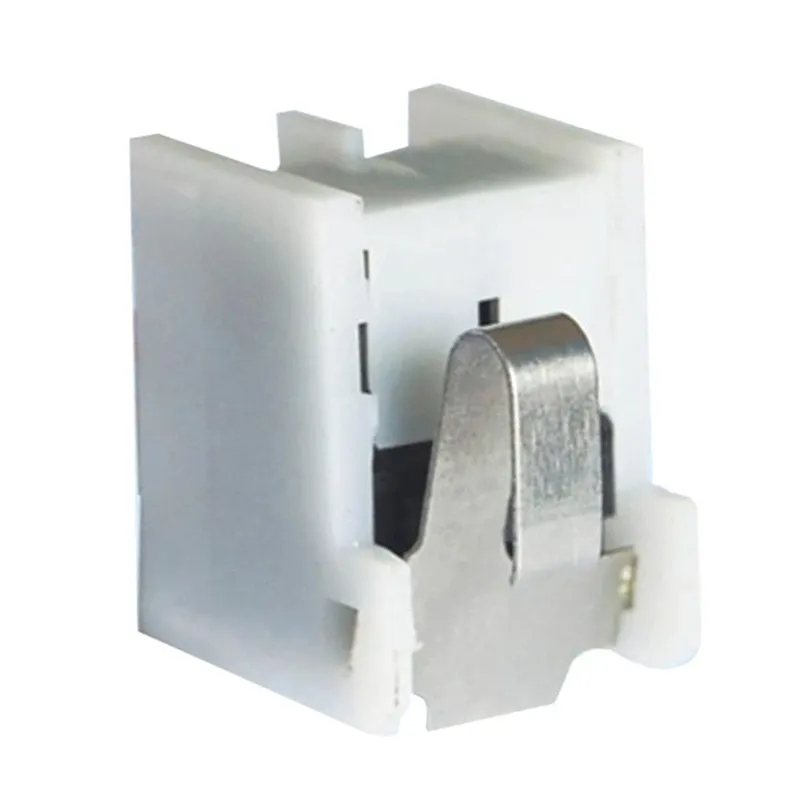

सहायक संपर्क (एएक्स)

ब्रेकर की स्थिति बताएं (चालू/बंद)

1NO+1NC या 2NO+2NC, 10A 230V AC पर, सिल्वर मिश्र धातु संपर्क, स्नैप-एक्शन

अलार्म संपर्क (एएल)

सिग्नल ब्रेकर खराबी के कारण ट्रिप हो गया

1NO+1NC, सहायक से अलग, केवल ट्रिप पर संचालित होता है (मैनुअल ऑफ पर नहीं)।

दोष संकेत संपर्क

विशिष्ट दोष प्रकारों को इंगित करें (अधिभार, शॉर्ट-सर्किट, ग्राउंड फॉल्ट)

माइक्रोस्विच-आधारित, इलेक्ट्रॉनिक ट्रिप इकाइयों के साथ एकीकृत

सुरक्षा एवं इंटरलॉकिंग

रोटरी हैंडल

दरवाजे/पैनल के माध्यम से बाहरी संचालन

प्रत्यक्ष या विस्तारित, पैडलॉक करने योग्य, IP65, दरवाज़ा इंटरलॉक

दरवाज़ा इंटरलॉक

ब्रेकर चालू होने पर दरवाज़ा खुलने से रोकें

यांत्रिक जुड़ाव, आपातकालीन पहुंच के लिए पराजित

चाबी का ताला

परिचालन को अधिकृत कर्मियों तक सीमित रखें

एकाधिक लॉक प्रकार (रॉनिस, प्रोफालक्स), कुंजी चालू या बंद में हटाने योग्य

मैकेनिकल इंटरलॉक

दो ब्रेकरों को एक साथ बंद होने से रोकें

परिवर्तन अनुप्रयोगों के लिए केबल या रॉड प्रकार

सुरक्षा एवं निगरानी

टर्मिनल कवर

जीवित भागों के साथ आकस्मिक संपर्क को रोकें

IP20 से IP40, चरण अवरोध, बसबार कनेक्शन के लिए विस्तारित

चरण बाधाएँ

चरणों के बीच क्लीयरेंस बढ़ाएँ

इन्सुलेशन सामग्री, 400-690V रेटेड, मॉड्यूलर डिजाइन

सर्ज प्रोटेक्शन डिवाइस (एसपीडी)

ब्रेकर को बिजली गिरने से बचाएं

टाइप 1+II, 12.5-15kA इंपल्स करंट, इंटीग्रेटेड माउंटिंग

संचार एवं स्मार्ट

वायरलेस सहायक संपर्क

ब्लूटूथ/वाईफ़ाई के माध्यम से दूरस्थ स्थिति की निगरानी

तुया ऐप संगत, 45 मिमी चौड़ाई, बैटरी या स्व-संचालित

मोडबस संचार मॉड्यूल

बीएमएस/स्काडा सिस्टम के साथ एकीकरण

RS485 इंटरफ़ेस, वास्तविक समय डेटा, रिमोट कंट्रोल क्षमता

पावरटैग एनर्जी सेंसर

वायरलेस ऊर्जा निगरानी

1% सटीकता, 15 मिनट का डेटा, क्लाउड कनेक्टिविटी

एमसीसीबी फ़्रेम आकार

शंट ट्रिप

यू.वी.आर

सहायक

मोटर ऑपरेटर

रोटरी हैंडल

100ए-250ए

आंतरिक

आंतरिक

बाह्य आंतरिक

बाहरी

बाहरी

250ए-630ए

आंतरिक

आंतरिक

बाह्य आंतरिक

बाह्य आंतरिक

बाहरी

630ए-1600ए

आंतरिक

आंतरिक

आंतरिक

आंतरिक

बाहरी/विस्तारित

1600ए-2000ए

बाहरी

बाहरी

बाहरी

बाहरी

विस्तारित/भारी-कर्तव्य

अवयव

समारोह

टेक्निकल डिटेल

विद्युत चुम्बकीय कुंडल

ऊर्जावान होने पर चुंबकीय क्षेत्र उत्पन्न करता है

एसी: इनरश 200वीए, सीलबंद 20वीए; डीसी: इनरश 200W, सीलबंद 20W; इन्सुलेशन क्लास एफ (155 डिग्री सेल्सियस)

सवार तंत्र

तंत्र को मुक्त करने के लिए ट्रिप बार पर प्रहार करता है

कठोर स्टील, स्प्रिंग-रिटर्न, स्ट्रोक 5-10 मिमी

संपर्क प्रणाली

मुख्य ब्रेकर सर्किट से अलग

प्रबलित इन्सुलेशन, 4kV आवेग का सामना

बढ़ते

ब्रेकर कैविटी में स्नैप-फिट या स्क्रू-माउंटेड

अधिकांश आधुनिक एमसीसीबी पर टूल-मुक्त इंस्टॉलेशन

पैरामीटर

विनिर्देश

सुरक्षा समारोह

पिकअप वोल्टेज

0.85 × अन (ब्रेकर बंद किया जा सकता है)

कम वोल्टेज पर बंद होने से रोकता है

ड्रॉपआउट वोल्टेज

0.35-0.7 × अन (समायोज्य)

अंडरवोल्टेज पर स्वचालित यात्रा

समय विलंब

0.1s-3s (इलेक्ट्रॉनिक प्रकार)

वोल्टेज में गिरावट के कारण ट्रिपिंग से होने वाली परेशानी को रोकता है

सतत कर्तव्य

100% रेटेड वोल्टेज

सामान्य ऑपरेशन के दौरान कॉइल लगातार सक्रिय रहती है

संपर्क प्रकार

संचालन

आवेदन

सहायक संपर्क (एएक्स)

ब्रेकर मुख्य संपर्कों के साथ स्थिति बदलता है

स्थिति संकेत (चालू/बंद), इंटरलॉकिंग, नियंत्रण सर्किट

अलार्म संपर्क (एएल)

केवल स्वचालित ट्रिप (ओवरलोड/शॉर्ट-सर्किट) पर काम करता है

दोष संकेत, अलार्म पैनल, रखरखाव अलर्ट

शॉर्ट-सर्किट अलार्म

चुंबकीय यात्रा संचालन के लिए विशिष्ट

चयनात्मक दोष संकेत

अधिभार अलार्म

थर्मल ट्रिप ऑपरेशन के लिए विशिष्ट

निवारक रखरखाव ट्रिगर

आवेदन

सहायक विन्यास

तकनीकी आवश्यकताएं

एकीकरण

औद्योगिक स्वचालन

शंट ट्रिप + 2×सहायक + मोटर ऑपरेटर

24V DC नियंत्रण, तेज़ संचालन (<50ms), स्थिति प्रतिक्रिया

पीएलसी/डीसीएस एकीकरण, रिमोट एचएमआई नियंत्रण

वाणिज्यिक भवन

यूवीआर + सहायक + रोटरी हैंडल

230V एसी, दरवाज़ा इंटरलॉक, पैडलॉक करने योग्य

बीएमएस एकीकरण, फायर अलार्म इंटरफ़ेस

डेटा केंद्र

शंट ट्रिप + अलार्म + संचार मॉड्यूल

48V डीसी, निरर्थक सिग्नलिंग, मोडबस/बीएसीनेट

डीसीआईएम सॉफ्टवेयर, स्वचालित लोड शेडिंग

स्वास्थ्य देखभाल सुविधाएं

यूवीआर + 2×सहायक + कुंजी लॉक

मेडिकल-ग्रेड, उच्च विश्वसनीयता, प्रतिबंधित पहुंच

आवश्यक बिजली प्रबंधन, आइसोलेशन पैनल

नवीकरणीय ऊर्जा

शंट ट्रिप + सर्ज प्रोटेक्शन + वायरलेस

1000V DC क्षमता, आउटडोर रेटिंग, रिमोट मॉनिटरिंग

सौर SCADA, ऊर्जा प्रबंधन प्रणाली

तेल एवं गैस

विस्फोट रोधी सहायक उपकरण + यूवीआर + शंट

ATEX/IECEx प्रमाणित, संक्षारण प्रतिरोधी, उष्णकटिबंधीयकृत

आपातकालीन शटडाउन सिस्टम (ईएसडी)

समुद्री/अपतटीय

उष्णकटिबंधीय यूवीआर + मैकेनिकल इंटरलॉक

55 डिग्री सेल्सियस परिवेश, नमक स्प्रे प्रतिरोधी, अनावश्यक

जहाज स्वचालन, जनरेटर तुल्यकालन

आधारभूत संरचना

मोटर ऑपरेटर + विस्तारित रोटरी + स्थिति स्विच

400V एसी, हेवी-ड्यूटी, 50,000 चक्र जीवन

SCADA सिस्टम, रिमोट कंट्रोल सेंटर

अवस्था

प्रक्रिया विवरण

गुणवत्ता नियंत्रण बिंदु

कुंडल घुमावदार

तामचीनी तांबे के तार (0.1-0.5 मिमी), तनाव नियंत्रण के साथ स्वचालित वाइंडिंग, वैक्यूम वार्निश संसेचन

टर्न गिनती ±1%, डीसी प्रतिरोध ±5%, ढांकता हुआ ताकत 2kV/1min, इन्सुलेशन प्रतिरोध >100MΩ

प्लंजर/आर्मेचर मशीनिंग

कोल्ड-रोल्ड स्टील या आयरन पाउडर धातु विज्ञान, सटीक पीसना, सख्त करना (एचआरसी 45-55), सतह का उपचार

आयामी सहनशीलता ±0.02 मिमी, सतह खत्म रा 0.8, चुंबकीय पारगम्यता >5000

फैब्रिकेशन से संपर्क करें

सिल्वर-निकल (AgNi 90/10) या सिल्वर-कैडमियम ऑक्साइड (AgCdO), कॉपर कैरियर्स पर स्टैम्पिंग, रिवेटिंग या वेल्डिंग

कठोरता एचवी 80-120, संपर्क प्रतिरोध <50mΩ, टांकने की शक्ति >50MPa

आवास ढलाई

PA66 GF30 या PBT GF30, 280-320°C इंजेक्शन, DIN रेल संगतता के लिए 17.5 मिमी मॉड्यूलरिटी

आयामी सहनशीलता ±0.1मिमी, ट्रैकिंग सूचकांक >600V, UL 94 V-0

वसंत निर्माण

ऑयल-टेम्पर्ड कार्बन स्टील SWOSC-V या स्टेनलेस स्टील 301, सीएनसी कॉइलिंग, हीट ट्रीटमेंट

थकान जीवन >100,000 चक्र, वसंत दर ±10%, विश्राम <5%

उप विधानसभा

कॉइल-प्लंजर-संपर्क एकीकरण, स्ट्रोक समायोजन, स्नैप-फिट तंत्र परीक्षण

ऑपरेटिंग वोल्टेज 0.85-1.1×Un, ट्रिप बल 2-5N, प्रतिक्रिया समय <50ms

अंतिम अंशांकन

पिकअप/ड्रॉपआउट वोल्टेज सत्यापन (यूवीआर), ऑपरेटिंग समय माप (शंट ट्रिप), संपर्क प्रतिरोध

100% स्वचालित परीक्षण, डेटा लॉगिंग, ट्रैसेबिलिटी क्यूआर कोडिंग

अवयव

सामग्री विशिष्टता

आपूर्तिकर्ता मानक

प्रमुख गुण

कुंडल तार

एनामेल्ड तांबे का तार क्लास एफ (155 डिग्री सेल्सियस) या क्लास एच (180 डिग्री सेल्सियस)

आईईसी 60317, एनईएमए मेगावाट 35

ब्रेकडाउन वोल्टेज >2kV, सोल्डरेबिलिटी 390°C/2s, लचीलापन

चुंबकीय कोर

सिलिकॉन स्टील लेमिनेशन (0.35-0.5 मिमी) या ठोस लोहा

आईईसी 60404-8, जेआईएस सी 2552

उच्च पारगम्यता, कम जबरदस्ती, लगातार चुंबकीय गुण

सवार/आर्मेचर

कोल्ड-रोल्ड स्टील एसपीसीसी या आयरन पाउडर (Fe-99%)

जेआईएस जी 3141, एमपीआईएफ मानक 35

एचआरसी 45-55, सतह खत्म रा 0.8, संक्षारण प्रतिरोध

संपर्क

सिल्वर-निकल (AgNi 90/10) या AgCdO

एएसटीएम बी152, आईईसी 60368

चालकता >90% आईएसीएस, चाप कटाव प्रतिरोध, वेल्डिंग रोधी

स्प्रिंग्स से संपर्क करें

बेरिलियम कॉपर (CuBe2 C17200) या स्टेनलेस स्टील 301

एएसटीएम बी196

थकान जीवन >100,000 चक्र, लगातार दबाव, संक्षारण प्रतिरोध

आवास

PA66 GF30 या PBT GF30, ज्वाला मंदक

आईईसी 60664-1, यूएल 94 वी-0

ट्रैकिंग इंडेक्स >600V, ताप प्रतिरोध 160°C, प्रभाव शक्ति >7 kJ/m²

टर्मिनल

टिन चढ़ाना के साथ पीतल C36000 या तांबा C11000

एएसटीएम बी16/बी187

वर्तमान घनत्व 1.0-1.5 ए/मिमी², टॉर्क 1.5-2.5 एनएम का सामना करता है

डीआईएन रेल क्लिप

स्प्रिंग स्टील 65Mn या स्टेनलेस स्टील 304

जीबी/टी 1222, आईएसओ 3506

क्लैंप बल 50-100N, 10,000 चक्र थकान, संक्षारण प्रतिरोध

मानक

दायरा

लागू आवश्यकताएँ

आईईसी 60947-2

लो-वोल्टेज स्विचगियर - सर्किट-ब्रेकर

सहायक अनुकूलता, ब्रेकर के साथ समन्वय, शॉर्ट-सर्किट का सामना करना

आईईसी 60947-4-1

संपर्ककर्ता और मोटर स्टार्टर

मोटर ऑपरेटर प्रदर्शन, नियंत्रण सर्किट आवश्यकताएँ

आईईसी 60947-5-1

नियंत्रण सर्किट उपकरण और स्विचिंग तत्व

सहायक संपर्क रेटिंग, विद्युत सहनशक्ति, टर्मिनल चिह्न

RoHS/पहुंच

पर्यावरण अनुपालन

खतरनाक पदार्थ प्रतिबंध, सामग्री घोषणाएँ

परीक्षण श्रेणी

विशिष्ट परीक्षण

स्वीकृति मानदंड

विद्युत सहनशक्ति

रेटेड करंट पर 10,000 ऑपरेशन (एसी-15/डीसी-13)

संपर्क घिसाव <50%, कोई वेल्डिंग नहीं, लगातार संचालन

यांत्रिक सहनशक्ति

100,000 नो-लोड संचालन

<5% पैरामीटर बहाव, कोई यांत्रिक विफलता नहीं

ढांकता हुआ गुण

2kV AC/1min (नियंत्रण सर्किट), 4kV आवेग

कोई ब्रेकडाउन नहीं, कोई फ्लैशओवर नहीं

तापमान वृद्धि

रेटेड वोल्टेज/करंट पर निरंतर संचालन

कुंडल ≤85K (कक्षा एफ), टर्मिनल ≤80K

झटका और कंपन

आईईसी 60068-2-27 (झटका), आईईसी 60068-2-6 (कंपन)

कोई गलत ऑपरेशन नहीं, कोई क्षति नहीं, परीक्षण के बाद कार्यशील

पर्यावरण

नम गर्मी (आईईसी 60068-2-30), ठंडी, शुष्क गर्मी

कंडीशनिंग के बाद कार्यात्मक, कोई क्षरण नहीं

ईएमसी

संचालित/विकिरणित हस्तक्षेप के प्रति प्रतिरक्षा

कोई उपद्रवी कार्रवाई नहीं, EN 60947-2 अनुलग्नक एफ

सामग्री

निरीक्षण आइटम

नमूनाकरण योजना

उपकरण

तामचीनी तार

व्यास, ब्रेकडाउन वोल्टेज, बढ़ाव, सोल्डरबिलिटी

एक्यूएल 0.65

माइक्रोमीटर, ढांकता हुआ परीक्षक, तन्यता मशीन

चुंबकीय इस्पात

पारगम्यता, कोर हानि, इन्सुलेशन कोटिंग

प्रति बैच

एप्सटीन फ़्रेम, एकल शीट परीक्षक

चांदी के संपर्क

शुद्धता, कठोरता, घनत्व, आयामी सहनशीलता

प्रति बैच

स्पेक्ट्रोमीटर, कठोरता परीक्षक, सीएमएम

प्लास्टिक के दाने

ग्लास सामग्री, चिपचिपाहट, नमी, ज्वलनशीलता

प्रति बैच

पिघला हुआ प्रवाह सूचकांक, डीएससी, यूएल 94 उपकरण

स्प्रिंग स्टील

तन्य शक्ति, थकान प्रतिरोध, गठन

प्रति बैच

तन्यता मशीन, थकान परीक्षक

स्टेशन

नियंत्रण के मानकों

आवृत्ति

तरीका

कुंडल घुमावदार

घुमावों की गिनती, तनाव, प्रतिरोध, इन्सुलेशन

प्रत्येक इकाई

फीडबैक, ओममीटर के साथ स्वचालित वाइंडिंग

सवार मशीनिंग

आयामी सहिष्णुता, सतह खत्म, कठोरता

हर 100 यूनिट

सीएमएम, प्रोफिलोमीटर, कठोरता परीक्षक

विधानसभा से संपर्क करें

संरेखण, दबाव, प्रतिरोध, टांकना गुणवत्ता

हर 100 यूनिट

फोर्स गेज, माइक्रो-ओममीटर, एक्सआरएफ

आवास की ढलाई

तापमान, दबाव, आयामी सटीकता

कल्प-कल्प

स्काडा निगरानी, ​​एसपीसी चार्ट

उप विधानसभा

ऑपरेटिंग वोल्टेज, स्ट्रोक, प्रतिक्रिया समय

प्रत्येक इकाई

स्वचालित परीक्षण बेंच, डेटा लॉगिंग

परीक्षण आइटम

मानक

नमूने का आकार

ऑपरेटिंग वोल्टेज रेंज

0.85-1.1×अन (पिकअप), >0.2×अन (यूवीआर के लिए ड्रॉपआउट)

100%

प्रतिक्रिया समय (शंट ट्रिप)

<50ms रेटेड वोल्टेज पर

100%

संपर्क प्रतिरोध

<50mΩ (सहायक), <100mΩ (अलार्म)

100%

ढांकता हुआ वोल्टेज का सामना करता है

2kV एसी/1 मिनट

100%

इन्सुलेशन प्रतिरोध

>100MΩ @ 500V DC

100%

यांत्रिक संचालन

10 चक्र, चिकना, कोई चिपकना नहीं

100%

स्नैप-फ़िट अनुकूलता

निर्दिष्ट एमसीसीबी फ्रेम के साथ मेटिंग

100%

दृश्य एवं आयामी निरीक्षण

स्थायित्व, प्रतिरूपकता को चिह्नित करना

100%

विद्युत सहनशक्ति नमूनाकरण

रेटेड लोड पर 1,000 ऑपरेशन

एक्यूएल 1.0

पैकेजिंग अखंडता

ड्रॉप परीक्षण, कंपन (ISTA 3A)

प्रति लॉट

उपकरण श्रेणी

मशीन विशिष्टता

समारोह

क्षमता

कुंडल घुमावदार

तनाव नियंत्रण के साथ सीएनसी वाइंडिंग मशीनें (निट्टोकू/मार्सिल्ली)।

परिशुद्ध कुंडल उत्पादन

20,000 कॉइल/दिन

मुद्रांकन और गठन

60-टन प्रोग्रेसिव डाई प्रेस (ब्रूडरर)

संपर्क मुद्रांकन, स्प्रिंग गठन

30,000 घटक/दिन

अंतः क्षेपण ढलाई

80-टन थर्मोप्लास्टिक प्रेस (आर्बर्ग)

आवास, बाड़े, डीआईएन रेल क्लिप

10,000 आवास/दिन

विधानसभा

श्रमिक सभा

उप-संयोजन, अंशांकन, परीक्षण

प्रति पंक्ति 5,000 सहायक उपकरण/दिन

परीक्षण उपकरण

स्वचालित सहायक परीक्षण बेंच

परिचालन विशेषताएँ, समय, सहनशक्ति

1,000 यूनिट/घंटा

यांत्रिक सहनशक्ति परीक्षक

100,000 चक्र सत्यापन

200 इकाइयाँ एक साथ

ईएमसी परीक्षण कक्ष

प्रतिरक्षा/उत्सर्जन परीक्षण

100 यूनिट/दिन

उत्पाद श्रेणी

मासिक क्षमता

मानक लीड समय

तत्काल आदेश क्षमता

शंट ट्रिप्स (सभी वोल्टेज)

300,000 इकाइयाँ

4-5 सप्ताह

3 दिन

अंडरवोल्टेज रिलीज

200,000 इकाइयाँ

4-5 सप्ताह

3 दिन

सहायक संपर्क

500,000 इकाइयाँ

4-5 सप्ताह

3 दिन

मोटर ऑपरेटर

50,000 इकाइयाँ

4-5 सप्ताह

5 दिन

संचार मॉड्यूल

30,000 इकाइयाँ

4-5 सप्ताह

5 दिन

विभाग

कार्मिक

विशेषज्ञता

जिम्मेदारियों

आर एंड डी इंजीनियरिंग

5

 इंजीनियरों

विद्युत चुम्बकीय डिजाइन, संपर्क भौतिकी, एम्बेडेड सिस्टम, वायरलेस संचार

नए सहायक उपकरण विकास, स्मार्ट सुविधाएँ, पेटेंट पोर्टफोलियो (30+ पेटेंट)

प्रक्रिया अभियंता

15 इंजीनियर

कुंडल घुमावदार स्वचालन, सटीक मुद्रांकन, प्लास्टिक मोल्डिंग, दुबला विनिर्माण

उत्पादन अनुकूलन, उपज में सुधार (>99%), लागत में कमी

परीक्षण एवं सत्यापन

12 इंजीनियर

आईईसी 60947 अनुपालन, सहनशक्ति परीक्षण, ईएमसी, पर्यावरण सिमुलेशन

प्रकार परीक्षण समन्वय, विफलता विश्लेषण, प्रमाणन प्रबंधन

एप्लीकेशन इंजीनियरिंग

10 इंजीनियर

एमसीसीबी एकीकरण, नियंत्रण प्रणाली, बीएमएस/एससीएडीए इंटरफ़ेस

ग्राहक तकनीकी सहायता, सिस्टम डिज़ाइन, कमीशनिंग

गुणवत्ता आश्वासन

25 तकनीशियन

आईएसओ 9001, आईएटीएफ 16949, सांख्यिकीय प्रक्रिया नियंत्रण, मेट्रोलॉजी

आपूर्तिकर्ता ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कार्रवाई, अंशांकन
