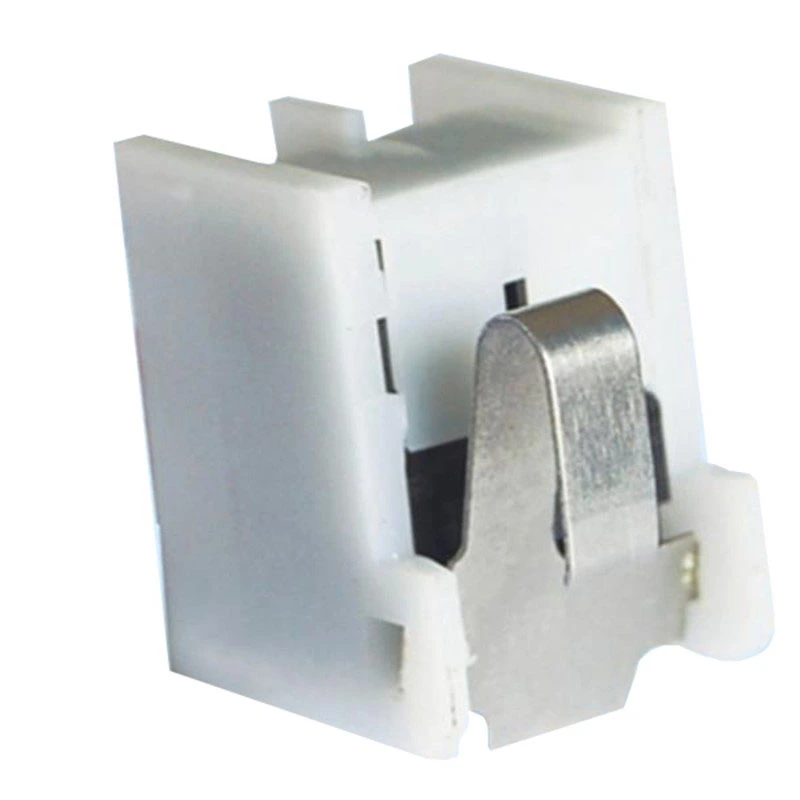

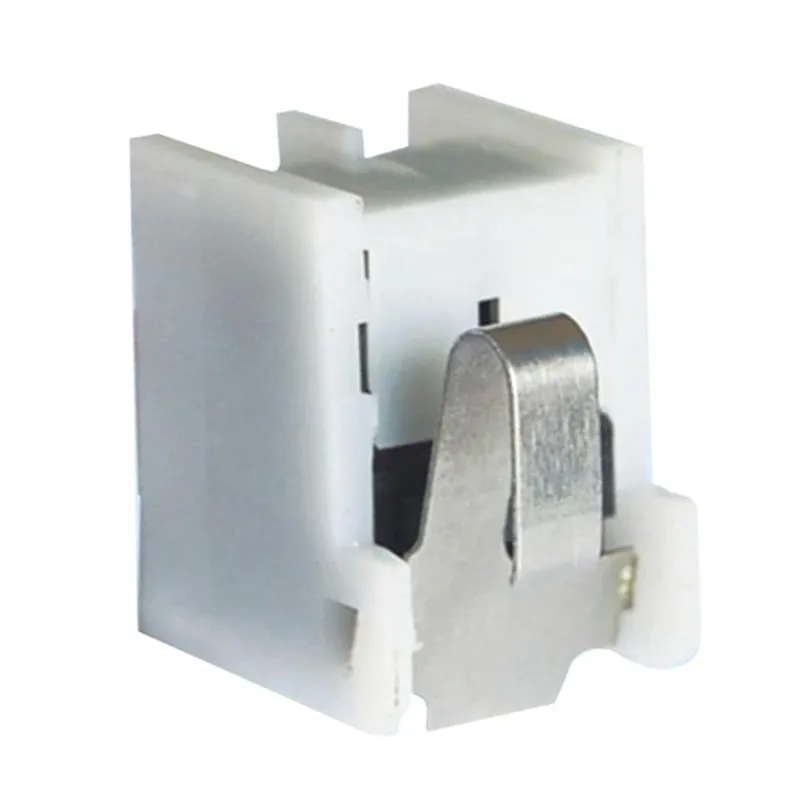

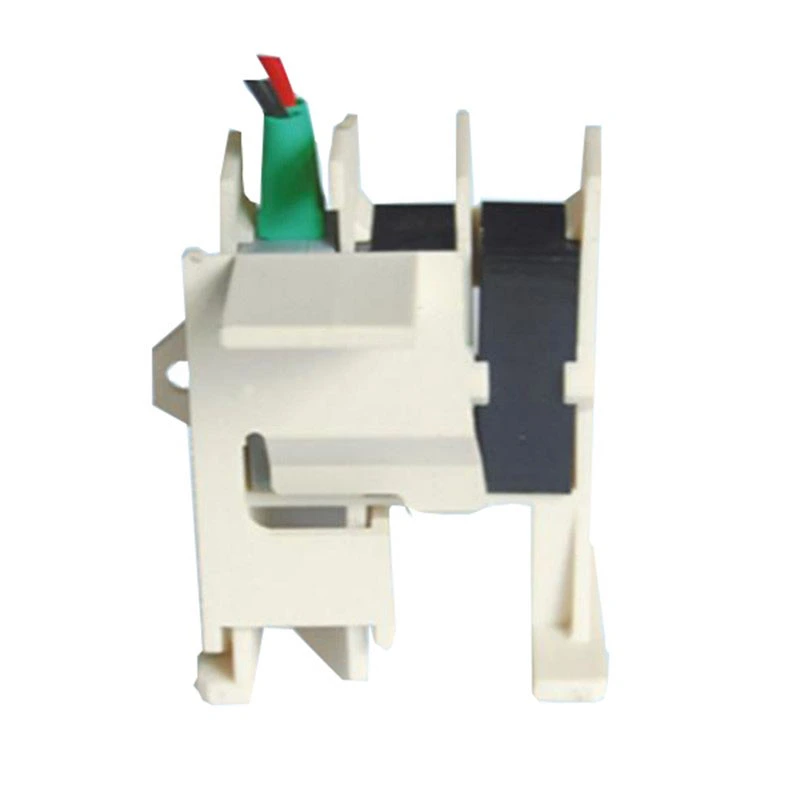

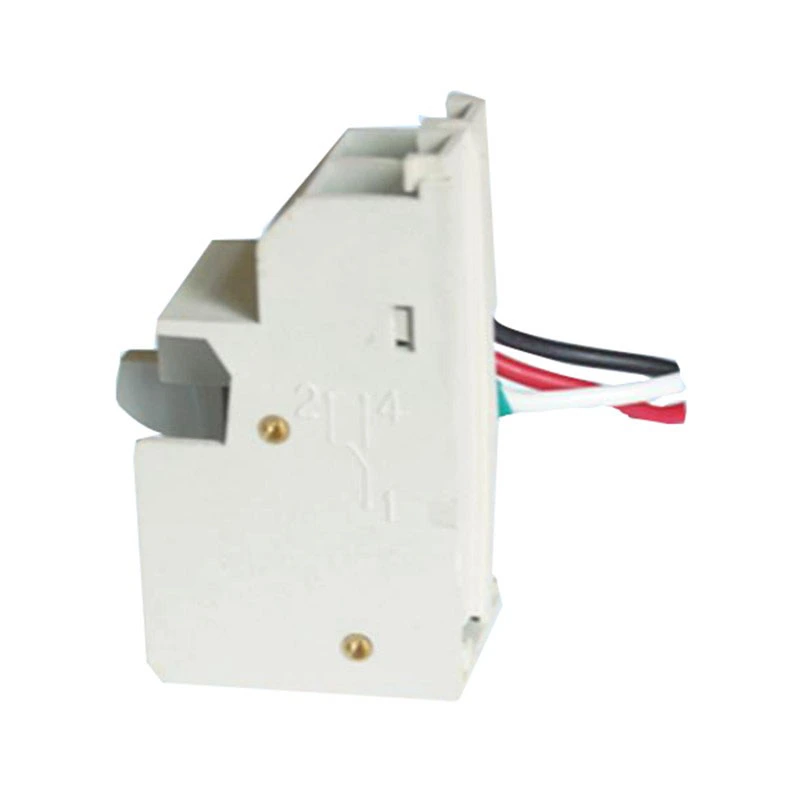

एमसीसीबी सहायक संपर्क

सीडीएडीए एक विश्वसनीय आपूर्तिकर्ता है और हम समझते हैं कि आपके विद्युत प्रणालियों की सुरक्षा और दक्षता सुनिश्चित करने के लिए विश्वसनीय सहायक संपर्क महत्वपूर्ण हैं। हमारे सीडीएडीए एमसीसीबी सहायक संपर्क आपके एमसीसीबी (मोल्डेड केस सर्किट ब्रेकर) की खुली और बंद स्थिति का सटीक संकेत प्रदान करते हैं, जो उन्हें औद्योगिक और वाणिज्यिक दोनों अनुप्रयोगों के लिए अपरिहार्य बनाते हैं। चाहे आप कोई नया सिस्टम डिज़ाइन कर रहे हों या मौजूदा सिस्टम को अपग्रेड कर रहे हों, हमारे सहायक संपर्क आपको आवश्यक लचीलापन और निर्भरता प्रदान करते हैं।

उत्पाद हाइलाइट्स

उद्देश्य: एमसीसीबी की स्थिति की निगरानी और नियंत्रण करना।

कॉन्फ़िगरेशन: 1NO/1NC, 2NO/2NC, और 4NO/4NC विकल्पों में उपलब्ध है।

अनुकूलता: सीडीएडीए एमसीसीबी के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया है, लेकिन यह कई अन्य ब्रांडों के साथ भी संगत है।

इंस्टालेशन में आसानी: त्वरित और आसान सेटअप के लिए प्री-वायर्ड।

स्थायित्व: कठोर वातावरण और बार-बार उपयोग का सामना करने के लिए निर्मित।

हमारी अनुशंसा: अधिकांश अनुप्रयोगों के लिए, 2NO/2NC कॉन्फ़िगरेशन कार्यक्षमता और लागत-प्रभावशीलता के बीच एक संतुलित दृष्टिकोण प्रदान करता है।

तकनीकी निर्देश

स्थापना एवं उपयोग मार्गदर्शिका

अपने CDADA MCCB सहायक संपर्कों का उचित संचालन और दीर्घायु सुनिश्चित करने के लिए, इन दिशानिर्देशों का पालन करें:

★ संगतता सत्यापित करें: सुनिश्चित करें कि संपर्क कॉन्फ़िगरेशन आपके एप्लिकेशन आवश्यकताओं और एमसीसीबी मॉडल से मेल खाता है।

★ स्थापना: दिए गए वायरिंग आरेख के अनुसार कनेक्ट करें।

● Inm = 63A-225A के लिए, सहायक संपर्कों के 1 सेट का उपयोग करें (लेकिन 2 सेट दिए गए हैं)।

● Inm = 250A-1600A के लिए, सहायक संपर्कों के 2 सेट (लेकिन आपूर्ति किए गए 4 सेट) का उपयोग करें।

★ परीक्षण: पूर्ण तैनाती से पहले, उचित कार्य की पुष्टि के लिए नियंत्रित परिस्थितियों में सहायक संपर्कों का परीक्षण करें।

रखरखाव युक्ति: टूट-फूट या जंग के संकेतों के लिए नियमित रूप से कनेक्शन की जाँच करें। धूल जमा होने से रोकने के लिए क्षेत्र को साफ रखें जो प्रदर्शन को प्रभावित कर सकता है।

वायरिंग आरेख अवलोकन

वायरिंग आरेख एमसीसीबी वर्तमान रेटिंग के आधार पर थोड़ा भिन्न होता है:

★ Inm = 63A-225A के लिए:

★ बंद स्थिति: सहायक संपर्कों के 1 सेट (2 सेट प्रदान किए गए) का उपयोग करें।

★ खुली स्थिति: इसी तरह, सहायक संपर्कों के 1 सेट (2 सेट प्रदान किए गए) का उपयोग करें।

★ Inm = 250A-1600A के लिए:

★ बंद स्थिति: सहायक संपर्कों के 2 सेट (4 सेट प्रदान किए गए) का उपयोग करें।

★ खुली स्थिति: इसी तरह, सहायक संपर्कों के 2 सेट (4 सेट प्रदान किए गए) का उपयोग करें।

★ इंस्टॉलेशन नोट: सटीक कनेक्शन के लिए हमेशा अपने उत्पाद में शामिल विशिष्ट वायरिंग आरेख देखें।

अक्सर पूछे जाने वाले प्रश्न

Q1: एमसीसीबी सहायक संपर्क किसके लिए उपयोग किया जाता है?

A1: एमसीसीबी की खुली/बंद स्थिति की निगरानी और संकेत करने के लिए एक सहायक संपर्क का उपयोग किया जाता है, जिससे सर्किट ब्रेकर की दूरस्थ निगरानी और नियंत्रण सक्षम हो जाता है।

Q2: क्या मैं इस सहायक संपर्क को किसी एमसीसीबी पर स्थापित कर सकता हूं?

ए2: जबकि मुख्य रूप से सीडीएडीए एमसीसीबी के साथ अनुकूलता के लिए डिज़ाइन किया गया है, वे अन्य ब्रांडों में भी फिट हो सकते हैं। विशिष्टताओं को सत्यापित करें और यदि अनिश्चित हो तो हमारी तकनीकी टीम से परामर्श लें।

Q3: मैं NO और NC संपर्कों के बीच कैसे चयन करूं?

ए3: एमसीसीबी बंद होने पर सामान्य रूप से खुले (एनओ) संपर्क बंद हो जाते हैं, जबकि सामान्य रूप से बंद (एनसी) संपर्क खुलते हैं। सिग्नलिंग और नियंत्रण के लिए अपने सिस्टम की ज़रूरतों के आधार पर चुनें।

Q4: CDADA MCCB सहायक संपर्क क्यों चुनें?

A4: CDADA में, हम निम्नलिखित पर ध्यान केंद्रित करते हैं:

● गुणवत्ता आश्वासन: प्रत्येक इकाई कठोर परीक्षण से गुजरती है।

● एकीकरण में आसानी: विभिन्न एमसीसीबी के साथ सरल स्थापना और अनुकूलता।

● ग्राहक सहायता: हमारी अनुभवी तकनीकी टीम तक सीधी पहुंच।

● लागत-प्रभावशीलता: प्रतिस्पर्धी कीमतों पर उच्च गुणवत्ता वाले घटक।

सीडीएडीए से अंतिम नोट

सही सहायक संपर्क चुनने से आपके विद्युत प्रणालियों की विश्वसनीयता और कार्यक्षमता में उल्लेखनीय वृद्धि हो सकती है। CDADA के साथ, आप विशेषज्ञ सहायता द्वारा समर्थित गुणवत्तापूर्ण उत्पादों में निवेश कर रहे हैं। आइए हम अपने भरोसेमंद समाधानों के साथ बेहतर सिस्टम प्रदर्शन और सुरक्षा प्राप्त करने में आपकी सहायता करें।
