एकरिसाव संरक्षण के साथ एमसीसीबीएक समन्वित समाधान में अवशिष्ट वर्तमान सुरक्षा के साथ पारंपरिक मोल्डेड केस सर्किट ब्रेकर कार्यों को जोड़ता है। वाणिज्यिक भवनों, औद्योगिक सुविधाओं, उपकरण निर्माताओं और विद्युत ठेकेदारों के लिए, यह एक आम चुनौती का समाधान कर सकता है: संभावित खतरनाक रिसाव धारा का पता लगाने के साथ-साथ ओवरलोड और शॉर्ट सर्किट से बिजली सर्किट की रक्षा करना।
मुख्य बात केवल अधिक कार्यों वाला ब्रेकर चुनना नहीं है। डिवाइस को सिस्टम वोल्टेज, रेटेड करंट, शॉर्ट-सर्किट की स्थिति, पोल कॉन्फ़िगरेशन, लीकेज-करंट सेटिंग, इंस्टॉलेशन वातावरण और समन्वय आवश्यकताओं से मेल खाना चाहिए। यह मार्गदर्शिका बताती है कि तकनीक कैसे काम करती है, यह किन समस्याओं का समाधान करती है, और रिसाव सुरक्षा के साथ एमसीसीबी निर्दिष्ट करने से पहले खरीदारों को क्या सत्यापित करना चाहिए।
विषयसूची
- 1. रिसाव संरक्षण के साथ एमसीसीबी क्या है?
- 2. रिसाव संरक्षण कैसे काम करता है?
- 3. यह किन विद्युत समस्याओं का समाधान कर सकता है?
- 4. एमसीसीबी और लीकेज प्रोटेक्शन को क्यों संयोजित करें?
- 5. रिसाव सुरक्षा के साथ एमसीसीबी का उपयोग कहाँ किया जाता है?
- 6. चयन से पहले खरीदारों को क्या जांचना चाहिए?
- 7. मुख्य मापदंडों की व्याख्या
- 8. रिसाव संरक्षण बनाम अलग सुरक्षा उपकरणों के साथ एमसीसीबी
- 9. स्थापना और रखरखाव संबंधी विचार
- 10. शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड और लीकेज प्रोटेक्शन सॉल्यूशंस
- 11. अक्सर पूछे जाने वाले प्रश्न
- 12. निष्कर्ष

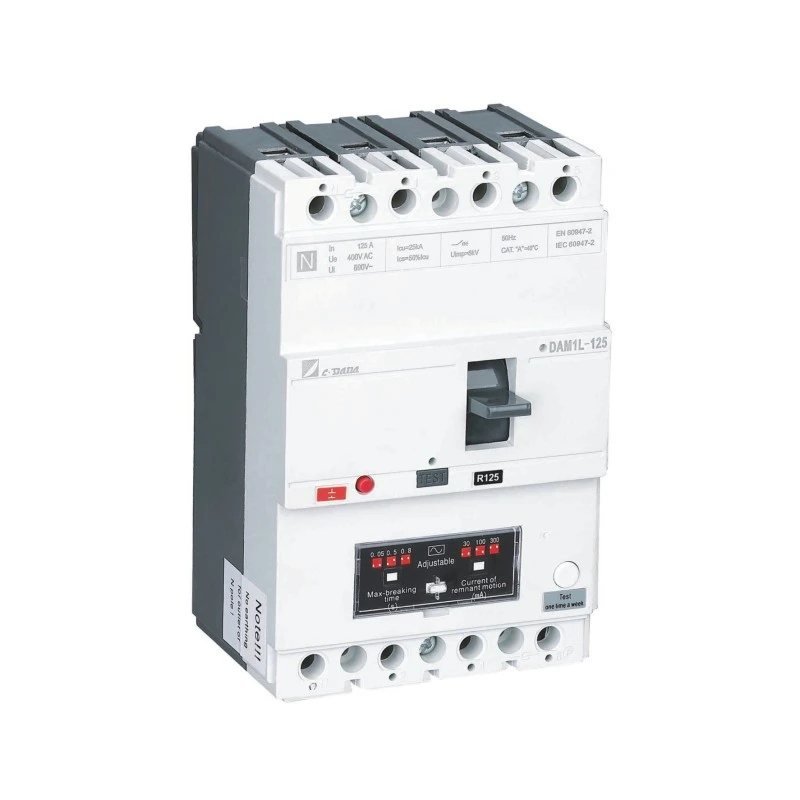

1. रिसाव संरक्षण के साथ एमसीसीबी क्या है?
एक मोल्डेड केस सर्किट ब्रेकर, जिसे आमतौर पर एमसीसीबी कहा जाता है, को कम वोल्टेज वाले विद्युत सर्किट को ओवरलोड और शॉर्ट सर्किट जैसी स्थितियों से बचाने के लिए डिज़ाइन किया गया है। एक बुनियादी सुरक्षात्मक स्विच के विपरीत, एक एमसीसीबी को वर्तमान रेटिंग और इंटरप्टिंग क्षमताओं की एक विस्तृत श्रृंखला में चुना जा सकता है, जो इसे वाणिज्यिक और औद्योगिक वितरण प्रणालियों के लिए उपयुक्त बनाता है।
एकरिसाव संरक्षण के साथ एमसीसीबीइन पारंपरिक सुरक्षा कार्यों में अवशिष्ट धारा या पृथ्वी रिसाव का पता लगाना शामिल है। जब एक असामान्य लीकेज करंट का पता चलता है और कॉन्फ़िगर ऑपरेटिंग स्तर तक पहुंच जाता है, तो सुरक्षा तंत्र एक यात्रा शुरू कर सकता है और प्रभावित सर्किट को डिस्कनेक्ट कर सकता है।
यह संयोजन विशेष रूप से तब उपयोगी होता है जब विद्युत डिजाइनर अनावश्यक रूप से जटिल पैनल व्यवस्था बनाए बिना सुरक्षा की कई परतें चाहते हैं। वाणिज्यिक उत्पाद एकीकृत एमसीसीबी-प्लस-अवशिष्ट-वर्तमान समाधान के रूप में या संगत अवशिष्ट वर्तमान मॉड्यूल के साथ संयुक्त एमसीसीबी के रूप में उपलब्ध हैं। आईईसी 60947-2 में अवशिष्ट वर्तमान सुरक्षा को शामिल करने वाले सर्किट ब्रेकरों की आवश्यकताएं शामिल हैं, जबकि निर्माता अलग-अलग कॉन्फ़िगरेशन और समायोजन रेंज प्रदान कर सकते हैं।
2. रिसाव संरक्षण कैसे काम करता है?
एक स्वस्थ विद्युत परिपथ में, आउटगोइंग कंडक्टरों के माध्यम से बहने वाली धारा को सर्किट के माध्यम से लौटने वाली धारा के साथ उचित रूप से मेल खाना चाहिए। रिसाव की स्थिति तब उत्पन्न होती है जब करंट का कुछ हिस्सा अनपेक्षित मार्ग लेता है, जैसे कि इन्सुलेशन खराब होने, जुड़े उपकरण या किसी व्यक्ति के ऊर्जावान हिस्से से संपर्क करने के माध्यम से।
रिसाव संरक्षण इस असंतुलन से जुड़े अवशिष्ट वर्तमान की निगरानी करता है। यदि मापा गया अवशिष्ट वर्तमान डिवाइस की कॉन्फ़िगर ऑपरेटिंग सीमा से अधिक है, तो सुरक्षा प्रणाली एमसीसीबी तंत्र को एक ट्रिप सिग्नल भेजती है।
उत्पाद डिज़ाइन के आधार पर, रिसाव संरक्षण समायोज्य अवशिष्ट ऑपरेटिंग वर्तमान, समय विलंब, परीक्षण कार्यक्षमता, अलार्म संकेत या अन्य निगरानी कार्य प्रदान कर सकता है। वाणिज्यिक एमसीसीबी रिसाव-सुरक्षा उत्पाद प्रदर्शित करते हैं कि इच्छित अनुप्रयोग के अनुसार संवेदनशीलता और विलंब सेटिंग्स काफी भिन्न हो सकती हैं।
यह अधिभार संरक्षण से भिन्न क्यों है?
अधिभार संरक्षण और रिसाव संरक्षण विभिन्न समस्याओं का समाधान करते हैं। एक अतिभारित सर्किट अत्यधिक धारा खींच सकता है क्योंकि बहुत अधिक भार जुड़े हुए हैं या क्योंकि उपकरण अपनी इच्छित क्षमता से अधिक काम कर रहा है। हालाँकि, एक रिसाव दोष, अपने इच्छित प्रवाहकीय पथ से निकलने वाली धारा से संबंधित है।
इसलिए, केवल अधिभार संरक्षण क्षमता बढ़ाने से स्वचालित रूप से उपयुक्त रिसाव सुरक्षा प्रदान नहीं होती है। विद्युत वितरण प्रणाली को डिज़ाइन करते समय दोनों कार्यों पर अलग से विचार किया जाना चाहिए।
3. यह किन विद्युत समस्याओं का समाधान कर सकता है?
कारखानों, वाणिज्यिक भवनों और बुनियादी ढांचा परियोजनाओं में उपयोग किए जाने वाले विद्युत उपकरण कठिन परिस्थितियों में लंबे समय तक काम कर सकते हैं। नमी, धूल, इन्सुलेशन की उम्र बढ़ना, यांत्रिक क्षति, स्थापना त्रुटियां और उपकरण की गिरावट सभी असामान्य वर्तमान पथ में योगदान कर सकते हैं।
क्षतिग्रस्त या पुराना इन्सुलेशन अनपेक्षित वर्तमान पथ बना सकता है जो पारंपरिक शॉर्ट सर्किट की तरह व्यवहार नहीं कर सकता है।
अवशिष्ट वर्तमान सुरक्षा रिसाव की स्थिति का पता लगाने में मदद कर सकती है जिसके लिए तेजी से सर्किट डिस्कनेक्ट की आवश्यकता होती है।
कई स्वतंत्र घटकों के उपयोग की तुलना में सुरक्षा कार्यों का संयोजन व्यवस्था को सरल बना सकता है।
वास्तविक सुरक्षा स्तर संपूर्ण विद्युत प्रणाली, डिवाइस कॉन्फ़िगरेशन और स्थापना स्थितियों पर निर्भर करता है। इसलिए रिसाव सुरक्षा वाले एमसीसीबी को हर विद्युत खतरे के लिए एक सार्वभौमिक समाधान के बजाय उचित रूप से इंजीनियर सुरक्षा योजना के एक हिस्से के रूप में माना जाना चाहिए।
4. एमसीसीबी और लीकेज प्रोटेक्शन को क्यों संयोजित करें?
कई विद्युत परियोजनाओं के लिए, मुख्य आकर्षण एक समन्वित उपकरण व्यवस्था के भीतर कई सुरक्षा आवश्यकताओं को संबोधित करने की क्षमता है। यह मूल्यवान हो सकता है जहां पैनल स्थान, स्थापना समय और सिस्टम समन्वय महत्वपूर्ण हैं।
1. एकाधिक सुरक्षा कार्य
एक उचित रूप से कॉन्फ़िगर किया गया उपकरण एक ही सुरक्षा वास्तुकला के भीतर ओवरलोड, शॉर्ट-सर्किट और अवशिष्ट-वर्तमान सुरक्षा प्रदान कर सकता है। इससे इंजीनियरों के लिए फीडर या वितरण सर्किट के लिए एक परिभाषित सुरक्षा रणनीति स्थापित करना आसान हो जाता है।
2. अधिक कुशल पैनल डिजाइन
एकीकृत या बारीकी से मेल खाने वाले सुरक्षा घटक अलग-अलग उपकरणों, वायरिंग और माउंटिंग व्यवस्था की आवश्यकता को कम कर सकते हैं। अवशिष्ट-वर्तमान-संरक्षित एमसीसीबी के निर्माता विशेष रूप से कॉम्पैक्ट इंस्टॉलेशन और कम घटक आवश्यकताओं को व्यावहारिक लाभ के रूप में उजागर करते हैं।
3. समायोज्य सुरक्षा
कुछ उत्पाद समायोज्य अवशिष्ट वर्तमान सीमाएँ और समय विलंब प्रदान करते हैं। यह प्रत्येक एप्लिकेशन के लिए एक निश्चित सेटिंग पर निर्भर होने के बजाय सुरक्षा व्यवस्था को विभिन्न सर्किटों में अनुकूलित करने की अनुमति देता है।
4. आसान सिस्टम योजना
जब ओवरलोड, शॉर्ट-सर्किट और रिसाव आवश्यकताओं पर एक साथ विचार किया जाता है, तो इंजीनियर स्वतंत्र रूप से व्यक्तिगत घटकों का चयन करने के बजाय पूरी सुरक्षा रणनीति का मूल्यांकन कर सकते हैं।
5. रिसाव सुरक्षा के साथ एमसीसीबी का उपयोग कहाँ किया जाता है?
उपयुक्त अनुप्रयोग विद्युत डिज़ाइन, स्थानीय आवश्यकताओं और उत्पाद विशिष्टताओं पर निर्भर करता है। विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:
- वाणिज्यिक भवन वितरण बोर्ड
- औद्योगिक विद्युत वितरण प्रणाली
- फैक्टरी उत्पादन उपकरण
- मोटर और मशीनरी फीडर
- कार्यशालाएँ और विनिर्माण सुविधाएँ
- बुनियादी ढाँचा और उपयोगिता प्रतिष्ठान
- विद्युत उपकरण को पृथ्वी रिसाव की निगरानी की आवश्यकता होती है
- वितरण प्रणालियाँ जहाँ पैनल स्थान सीमित है
- समन्वित अधिभार, शॉर्ट-सर्किट और अवशिष्ट-वर्तमान सुरक्षा की आवश्यकता वाली परियोजनाएं
एमसीसीबी का व्यापक रूप से औद्योगिक और वाणिज्यिक वितरण में उपयोग किया जाता है क्योंकि उनकी वर्तमान रेटिंग और इंटरप्टिंग क्षमताएं छोटी शाखा-सर्किट ब्रेकर की विशिष्ट सीमा से परे अनुप्रयोगों को कवर कर सकती हैं।
6. चयन से पहले खरीदारों को क्या जांचना चाहिए?
केवल रेटेड एम्परेज के आधार पर रिसाव संरक्षण के साथ एमसीसीबी का चयन करना स्थापना के दौरान समस्याएं पैदा कर सकता है। खरीदारों को किसी मॉडल की पुष्टि करने से पहले निर्माता या इलेक्ट्रिकल इंजीनियर को पर्याप्त सिस्टम जानकारी प्रदान करनी चाहिए।
- वर्तमान मूल्यांकित:अपेक्षित निरंतर लोड निर्धारित करें और संपूर्ण सर्किट डिज़ाइन के आधार पर उपयुक्त वर्तमान रेटिंग का चयन करें।
- ऑपरेटिंग वोल्टेज:सिस्टम वोल्टेज की पुष्टि करें और क्या उत्पाद इच्छित एसी अनुप्रयोग के लिए उपयुक्त है।
- खम्भों की संख्या:जांचें कि क्या सिस्टम को 3P, 4P या किसी अन्य कॉन्फ़िगरेशन की आवश्यकता है।
- शॉर्ट-सर्किट क्षमता:उपलब्ध संभावित फॉल्ट करंट को सत्यापित करें और सुनिश्चित करें कि ब्रेकर के पास उचित इंटरप्टिंग रेटिंग है।
- रिसाव संवेदनशीलता:इच्छित सुरक्षा रणनीति के लिए आवश्यक अवशिष्ट परिचालन धारा का निर्धारण करें।
- समय विलंब:विचार करें कि अपस्ट्रीम या डाउनस्ट्रीम उपकरणों के साथ समन्वय के लिए तात्कालिक संचालन या समय-विलंबित प्रतिक्रिया की आवश्यकता है या नहीं।
- स्थापना की शर्तें:परिवेश के तापमान, बाड़े, आर्द्रता, ऊंचाई और अन्य प्रासंगिक पर्यावरणीय कारकों की समीक्षा करें।
- मानक और प्रमाणपत्र:लक्ष्य बाज़ार में आवश्यक मानकों और अनुमोदनों की पुष्टि करें।
7. मुख्य मापदंडों की व्याख्या
विभिन्न एमसीसीबी रिसाव-सुरक्षा उत्पादों की तुलना करते समय निम्नलिखित पैरामीटर विशेष रूप से महत्वपूर्ण हैं।
| पैरामीटर | यह क्यों मायने रखती है | खरीदारों को क्या पुष्टि करनी चाहिए |
|---|---|---|
| रेटेड वर्तमान (में) | वर्तमान स्तर को परिभाषित करता है जिसे सर्किट ब्रेकर को निर्दिष्ट परिस्थितियों में ले जाने के लिए डिज़ाइन किया गया है। | ब्रेकर को सर्किट लोड और कंडक्टर डिज़ाइन से मिलाएं। |
| रेटेड वोल्टेज (यूई) | एप्लिकेशन के लिए विद्युत ऑपरेटिंग वोल्टेज को परिभाषित करता है। | सिस्टम वोल्टेज के साथ संगतता की पुष्टि करें। |
| तोड़ने की क्षमता | निर्दिष्ट परीक्षण शर्तों के तहत ब्रेकर सुरक्षित रूप से बाधित हो सकने वाले फॉल्ट करंट को इंगित करता है। | उपलब्ध शॉर्ट-सर्किट करंट के साथ उत्पाद रेटिंग की तुलना करें। |
| लीकेज करंट सेटिंग | अवशिष्ट वर्तमान स्तर निर्धारित करता है जिस पर रिसाव संरक्षण संचालित होता है। | आवश्यक संवेदनशीलता और समायोजन सीमा की पुष्टि करें। |
| समय विलंब | अन्य सुरक्षात्मक उपकरणों के साथ रिसाव सुरक्षा के समन्वय में मदद कर सकता है। | जांचें कि क्या आवश्यक प्रतिक्रिया तत्काल है या विलंबित है। |
| खम्भों की संख्या | निर्धारित करता है कि कौन से कंडक्टर स्विच और संरक्षित हैं। | 3पी, 4पी या अन्य आवश्यक कॉन्फ़िगरेशन की पुष्टि करें। |
| मानकों | उत्पाद प्रदर्शन और परीक्षण के लिए एक रूपरेखा प्रदान करता है। | लागू आईईसी, क्षेत्रीय और परियोजना आवश्यकताओं को सत्यापित करें। |
उदाहरण के लिए, अवशिष्ट-वर्तमान सुरक्षा वाले वर्तमान वाणिज्यिक उत्पाद रेटेड वर्तमान, ध्रुव विन्यास, ऑपरेटिंग वोल्टेज और ब्रेकिंग क्षमता के विभिन्न संयोजनों की पेशकश कर सकते हैं। इन विशिष्टताओं को हमेशा केवल उत्पाद श्रेणी से ग्रहण करने के बजाय वास्तविक उत्पाद डेटाशीट के विरुद्ध जांचा जाना चाहिए।
8. रिसाव संरक्षण बनाम अलग सुरक्षा उपकरणों के साथ एमसीसीबी
एकीकृत और पृथक दोनों सुरक्षा व्यवस्थाएँ तकनीकी रूप से उपयुक्त हो सकती हैं। बेहतर कॉन्फ़िगरेशन परियोजना की विद्युत वास्तुकला, स्थान आवश्यकताओं, समन्वय रणनीति और खरीद प्राथमिकताओं पर निर्भर करता है।
| सोच-विचार | रिसाव संरक्षण के साथ एमसीसीबी | अलग सुरक्षा व्यवस्था |
|---|---|---|
| पैनल लेआउट | एक सघन व्यवस्था प्रदान कर सकते हैं. | अतिरिक्त माउंटिंग स्थान की आवश्यकता हो सकती है. |
| तारों | अलग-अलग सुरक्षा घटकों के बीच अंतरसंबंध को कम कर सकता है। | अतिरिक्त वायरिंग और समन्वय की आवश्यकता हो सकती है. |
| सुरक्षा कार्य | एक संयुक्त सुरक्षा व्यवस्था के आसपास डिज़ाइन किया गया। | फ़ंक्शंस को स्वतंत्र रूप से चुना जा सकता है। |
| रखरखाव | कम अलग-अलग घटक निरीक्षण को सरल बना सकते हैं। | डिज़ाइन के आधार पर अलग-अलग घटकों को अलग से बदला जा सकता है। |
| अनुकूलन | उपलब्ध ब्रेकर और रिसाव-सुरक्षा कॉन्फ़िगरेशन पर निर्भर करता है। | विभिन्न उपकरणों को संयोजित करके लचीलापन प्रदान कर सकता है। |
महत्वपूर्ण बात यह है कि एकीकरण का मतलब स्वचालित रूप से उपयुक्तता नहीं है। चयनित संयोजन को अभी भी संस्थापन की विद्युत आवश्यकताओं को पूरा करना होगा।
9. स्थापना और रखरखाव संबंधी विचार
सही स्थापना उतना ही महत्वपूर्ण है जितना कि सही ब्रेकर का चयन करना। यदि वायरिंग, ग्राउंडिंग व्यवस्था, सेटिंग्स या इंस्टॉलेशन वातावरण गलत है तो रिसाव सुरक्षा के साथ एक अच्छी तरह से डिज़ाइन किया गया एमसीसीबी भी अपेक्षित प्रदर्शन प्रदान नहीं कर सकता है।
वायरिंग को ध्यान से जांचें
निर्माता के वायरिंग आरेख और स्थापना निर्देशों का पालन करें। चरण और तटस्थ कंडक्टर, जहां लागू हो, को अवशिष्ट वर्तमान पहचान प्रणाली के उद्देश्य के अनुसार संचालित करने के लिए सही ढंग से व्यवस्थित किया जाना चाहिए।
रिसाव सेटिंग सत्यापित करें
यह न मानें कि सबसे कम उपलब्ध लीकेज-करंट सेटिंग स्वचालित रूप से उपयुक्त है। सेटिंग को इच्छित सुरक्षा फ़ंक्शन और सर्किट की विद्युत विशेषताओं के अनुरूप होना चाहिए।
चयनात्मकता पर विचार करें
बड़ी वितरण प्रणालियों में कई सुरक्षात्मक उपकरण हो सकते हैं। उनकी परिचालन विशेषताओं की एक साथ समीक्षा की जानी चाहिए ताकि उचित डाउनस्ट्रीम दोष अनावश्यक रूप से इंस्टॉलेशन के बहुत बड़े हिस्से को डिस्कनेक्ट न कर दे।
कार्यात्मक परीक्षण करें
जहां उत्पाद एक परीक्षण फ़ंक्शन प्रदान करता है, परीक्षण को निर्माता की अनुशंसित प्रक्रिया और स्थापना पर लागू आवश्यकताओं का पालन करना चाहिए। कुछ अवशिष्ट-वर्तमान उपकरण परीक्षण कार्य और अतिरिक्त निगरानी सुविधाएँ प्रदान करते हैं।
10. शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड और लीकेज प्रोटेक्शन सॉल्यूशंस
शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड उन अनुप्रयोगों के लिए डिज़ाइन किए गए एमसीसीबी समाधान प्रदान करती है जहां पारंपरिक सर्किट सुरक्षा और रिसाव संरक्षण को एक साथ काम करने की आवश्यकता होती है। इसकी DAM1L श्रृंखला एकीकृत अवशिष्ट वर्तमान सुरक्षा के साथ MCCB का एक उदाहरण है, जिसे विद्युत प्रणालियों, औद्योगिक साइटों और अन्य कम-वोल्टेज वितरण वातावरणों के निर्माण सहित अनुप्रयोगों के लिए डिज़ाइन किया गया है।
उत्पाद जानकारी चार-पोल निर्माण, एक व्यापक रेटेड-वर्तमान रेंज और समायोज्य पृथ्वी-रिसाव संरक्षण जैसे कॉन्फ़िगरेशन को इंगित करती है। मॉडल के आधार पर, लीकेज ऑपरेटिंग करंट को एक निर्दिष्ट सीमा में कॉन्फ़िगर किया जा सकता है, जिससे सुरक्षा रणनीति को विभिन्न अनुप्रयोगों के लिए अनुकूलित किया जा सकता है।
विदेशी खरीदारों, वितरकों, पैनल बिल्डरों और विद्युत ठेकेदारों के लिए, सबसे उपयोगी तरीका कोटेशन का अनुरोध करने से पहले आपूर्तिकर्ता को परियोजना आवश्यकताओं के साथ प्रदान करना है। इससे यह निर्धारित करने में मदद मिलती है कि आवश्यक वर्तमान रेटिंग, पोल व्यवस्था, रिसाव सेटिंग, ब्रेकिंग क्षमता और प्रमाणीकरण इच्छित कॉन्फ़िगरेशन में उपलब्ध हैं या नहीं।
पूछताछ में शामिल करने योग्य जानकारी
- आवश्यक रेटेड वर्तमान
- सिस्टम वोल्टेज और आवृत्ति
- खम्भों की संख्या
- आवश्यक रिसाव-वर्तमान संवेदनशीलता
- आवश्यक समय-विलंब फ़ंक्शन
- अपेक्षित शॉर्ट-सर्किट करंट या आवश्यक ब्रेकिंग क्षमता
- स्थापना वातावरण
- लक्ष्य बाज़ार और प्रमाणन आवश्यकताएँ
- आवश्यक मात्रा
- OEM या अनुकूलित आवश्यकताएँ, यदि लागू हो
शुरुआत में ये विवरण प्रदान करने से तकनीकी संचार अधिक कुशल हो सकता है और ऐसे ब्रेकर को चुनने का जोखिम कम हो सकता है जो अंतिम स्थापना से मेल नहीं खाता है।
11. अक्सर पूछे जाने वाले प्रश्न
रिसाव सुरक्षा अनपेक्षित वर्तमान पथ के कारण होने वाले अवशिष्ट वर्तमान का पता लगाती है और कॉन्फ़िगर ऑपरेटिंग सीमा तक पहुंचने पर ब्रेकर ट्रिपिंग शुरू कर सकती है। यह पारंपरिक अधिभार और शॉर्ट-सर्किट सुरक्षा से भिन्न स्थिति को संबोधित करता है।
नहीं, एक साधारण एमसीसीबी ओवरलोड और शॉर्ट-सर्किट सुरक्षा जैसे कार्य प्रदान करता है, जबकि एक रिसाव-संरक्षित कॉन्फ़िगरेशन अवशिष्ट-वर्तमान पहचान और सुरक्षा जोड़ता है।
रिसाव संरक्षण कुछ असामान्य वर्तमान पथों का पता लगाने में मदद कर सकता है जो विद्युत खतरों में योगदान कर सकते हैं। हालाँकि, आग की रोकथाम संपूर्ण विद्युत स्थापना, उपकरण की स्थिति, सुरक्षा सेटिंग्स और लागू सुरक्षा उपायों पर निर्भर करती है।
प्रत्येक इंस्टॉलेशन के लिए उपयुक्त कोई एकल सेटिंग नहीं है। उचित मूल्य सुरक्षा उद्देश्य, सर्किट विशेषताओं, उपकरण और लागू विद्युत आवश्यकताओं पर निर्भर करता है। सेटिंग का निर्धारण योग्य कर्मियों द्वारा किया जाना चाहिए।
एमसीसीबी कॉन्फ़िगरेशन आम तौर पर पारंपरिक सर्किट-ब्रेकर सुरक्षा कार्यों के आसपास डिज़ाइन किया गया है, लेकिन सटीक सुरक्षा फ़ंक्शन विशिष्ट मॉडल और ट्रिप-यूनिट कॉन्फ़िगरेशन पर निर्भर करते हैं। हमेशा निर्माता के तकनीकी दस्तावेज को सत्यापित करें।
IEC 60947-2 लो-वोल्टेज सर्किट ब्रेकरों के लिए एक महत्वपूर्ण मानक है और इसमें अवशिष्ट वर्तमान सुरक्षा को शामिल करने वाले सर्किट ब्रेकरों से संबंधित आवश्यकताएं शामिल हैं। क्षेत्रीय मानक और परियोजना-विशिष्ट आवश्यकताएँ भी लागू हो सकती हैं।
हाँ, उपयुक्त मॉडल का उपयोग औद्योगिक वितरण और उपकरण अनुप्रयोगों में किया जा सकता है जब उनकी विद्युत रेटिंग, सुरक्षा विशेषताएँ और पर्यावरणीय विशिष्टताएँ स्थापना से मेल खाती हों।
आवश्यक करंट, वोल्टेज, पोल, ब्रेकिंग क्षमता, लीकेज-करंट सेटिंग, समय-विलंब की आवश्यकता, स्थापना की स्थिति, मात्रा और लक्ष्य प्रमाणीकरण प्रदान करें। यह निर्माता को उचित कॉन्फ़िगरेशन की अनुशंसा करने के लिए पर्याप्त जानकारी देता है।
12. निष्कर्ष
रिसाव संरक्षण के साथ एक एमसीसीबी विद्युत सुरक्षा के दो महत्वपूर्ण क्षेत्रों को संबोधित करता है: पारंपरिक ओवरकरंट संरक्षण और अवशिष्ट वर्तमान का पता लगाना। इन कार्यों को एक समन्वित समाधान में लाकर, यह बिजली वितरण डिजाइन को सरल बनाने में मदद कर सकता है जहां विद्युत सुरक्षा, पैनल स्थान और सिस्टम समन्वय महत्वपूर्ण हैं।
सबसे महत्वपूर्ण कदम उत्पाद के नाम से परे देखना है। रेटेड करंट, ऑपरेटिंग वोल्टेज, ब्रेकिंग क्षमता, पोल कॉन्फ़िगरेशन, रिसाव संवेदनशीलता, समय विलंब, स्थापना की स्थिति और लागू मानक सभी प्रभावित करते हैं कि कोई विशेष एमसीसीबी किसी परियोजना के लिए उपयुक्त है या नहीं।
वाणिज्यिक भवनों, औद्योगिक सुविधाओं, वितरण पैनलों या ओईएम अनुप्रयोगों के लिए रिसाव-संरक्षित एमसीसीबी का मूल्यांकन करने वाले खरीदारों के लिए, वास्तविक विद्युत आवश्यकताओं से सीधे काम करना उपयुक्त कॉन्फ़िगरेशन की पहचान करने का सबसे विश्वसनीय तरीका है।
