6kA AC मिनिएचर सर्किट ब्रेकर सर्किट सुरक्षा में कैसे सुधार करता है?

विषयसूची

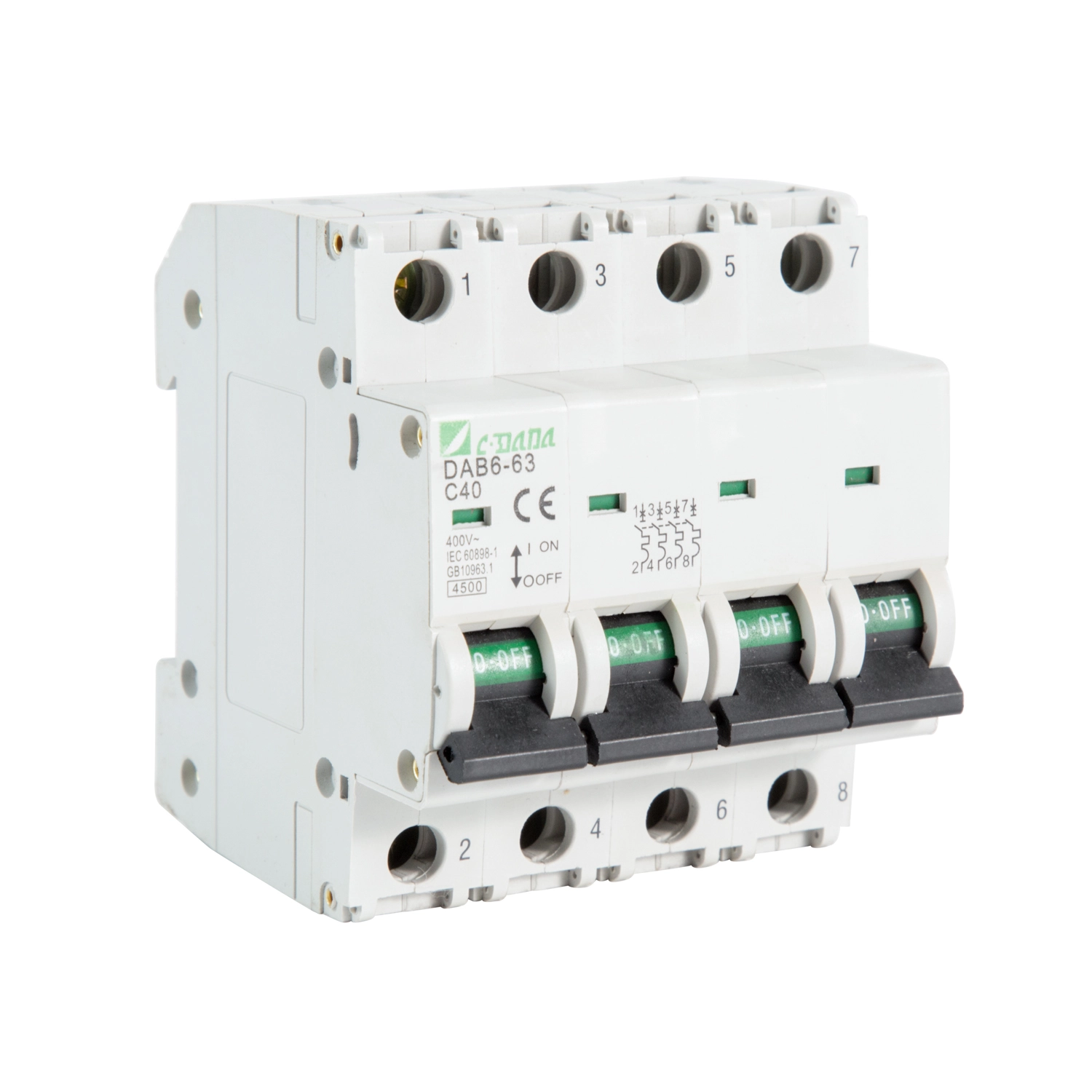

6kA AC मिनिएचर सर्किट ब्रेकर क्या है?

लघु सर्किट ब्रेकर, जिसे आमतौर पर एमसीबी कहा जाता है, एक सुरक्षात्मक स्विचिंग डिवाइस है जिसे असामान्य वर्तमान स्थिति होने पर विद्युत सर्किट को स्वचालित रूप से डिस्कनेक्ट करने के लिए डिज़ाइन किया गया है। पारंपरिक फ़्यूज़ के विपरीत, एमसीबी को आम तौर पर खराबी दूर होने के बाद रीसेट किया जा सकता है, जिससे यह बार-बार संचालन और रखरखाव के लिए सुविधाजनक हो जाता है।

शब्द6kAलागू परीक्षण शर्तों के तहत ब्रेकर की रेटेड शॉर्ट-सर्किट ब्रेकिंग क्षमता को संदर्भित करता है। सरल शब्दों में, 6kA MCB को निर्दिष्ट आवश्यकताओं के पूरा होने पर 6,000 एम्पीयर तक के संभावित शॉर्ट-सर्किट करंट को सुरक्षित रूप से बाधित करने के लिए डिज़ाइन किया गया है।

आईईसी/ईएन 60898-1 का अनुपालन करने वाले उत्पाद आमतौर पर रेटेड करंट, रेटेड वोल्टेज, आवृत्ति, ब्रेकिंग क्षमता और तात्कालिक ट्रिपिंग विशेषताओं जैसे पैरामीटर निर्दिष्ट करते हैं। वाणिज्यिक एमसीबी श्रेणियाँ विभिन्न वर्तमान रेटिंग और पोल कॉन्फ़िगरेशन में 6kA रेटिंग प्रदान कर सकती हैं।

6kA ब्रेकिंग क्षमता क्यों मायने रखती है?

शॉर्ट सर्किट बहुत ही कम समय में अत्यधिक उच्च धाराएं उत्पन्न कर सकता है। यदि सुरक्षात्मक उपकरण अपने इंस्टॉलेशन बिंदु पर उपलब्ध फॉल्ट करंट को सुरक्षित रूप से बाधित नहीं कर सकता है, तो परिणामों में गंभीर संपर्क क्षति, अत्यधिक गर्मी, उपकरण विफलता, या खतरनाक विद्युत आर्किंग शामिल हो सकते हैं।

इसलिए, ब्रेकिंग क्षमता का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि 6kA आमतौर पर उपलब्ध विनिर्देश है। इंस्टॉलेशन बिंदु पर संभावित शॉर्ट-सर्किट करंट का मूल्यांकन किया जाना चाहिए, और चयनित ब्रेकर में उस सिस्टम के लिए पर्याप्त रुकावट क्षमता होनी चाहिए।

निर्माता विनिर्देश बताते हैं कि 6kA MCB सामान्य 230V और 400V AC वितरण प्रणालियों सहित वर्तमान रेटिंग और वोल्टेज कॉन्फ़िगरेशन की एक श्रृंखला के लिए उपलब्ध हैं।

एसी मिनिएचर सर्किट ब्रेकर सर्किट की सुरक्षा कैसे करता है?

एक विशिष्ट एमसीबी थर्मल और चुंबकीय सुरक्षा तंत्र को जोड़ती है। ये दोनों कार्य विभिन्न विद्युत समस्याओं का समाधान करते हैं।

1. थर्मल सुरक्षा:निरंतर अधिभार एक द्विधातु तत्व को गर्म करता है। जब तापमान ऑपरेटिंग सीमा तक पहुँच जाता है, तो तंत्र सर्किट को रिलीज़ और खोल देता है।
2. चुंबकीय सुरक्षा:एक उच्च शॉर्ट-सर्किट करंट एक मजबूत चुंबकीय प्रभाव पैदा करता है जो तात्कालिक ट्रिप तंत्र को सक्रिय करता है, जिससे सर्किट तेजी से डिस्कनेक्ट हो जाता है।
3. मैनुअल स्विचिंग:रखरखाव या स्थापना कार्य के दौरान सर्किट अलगाव के लिए एमसीबी को आमतौर पर मैन्युअल रूप से स्विच किया जा सकता है।

यह संयोजन एमसीबी को उन सर्किटों के लिए उपयुक्त बनाता है जहां लंबी अवधि के ओवरलोड और अचानक शॉर्ट-सर्किट दोष दोनों को संबोधित करने की आवश्यकता होती है। आधुनिक एमसीबी उत्पाद श्रेणियां आमतौर पर थर्मल और चुंबकीय रिलीज को जोड़ती हैं और इच्छित भार के आधार पर बी, सी, या डी विशेषताएं प्रदान कर सकती हैं।

खरीदारों को कौन से तकनीकी पैरामीटर की जाँच करनी चाहिए?

खरीदार अक्सर अन्य मापदंडों को नजरअंदाज करते हुए वर्तमान रेटिंग और कीमत पर ध्यान केंद्रित करते हैं। एक विश्वसनीय परियोजना विनिर्देश के लिए, निम्नलिखित विशेषताओं की एक साथ जाँच की जानी चाहिए।

स्थापित निर्माताओं के उत्पाद दस्तावेज़ आमतौर पर ब्रेकिंग क्षमता को एक अलग विनिर्देश के रूप में मानने के बजाय इन मापदंडों को एक साथ प्रदान करते हैं।

बी, सी, और डी ट्रिप वक्र चयन को कैसे प्रभावित करते हैं?

एमसीबी निर्दिष्ट करते समय ट्रिप वक्र सबसे महत्वपूर्ण निर्णयों में से एक है। पत्र उस अनुमानित सीमा का वर्णन करता है जिसमें चुंबकीय तात्कालिक रिलीज ब्रेकर के रेटेड वर्तमान के सापेक्ष संचालित होता है।

ये श्रेणियाँ आमतौर पर IEC 60898-1 MCB विशेषताओं से जुड़ी होती हैं।

उदाहरण के लिए, यदि कोई मोटर अपने सामान्य ऑपरेटिंग करंट से कई गुना अधिक अस्थायी शुरुआती करंट पैदा करती है, तो स्टार्टअप के दौरान अत्यधिक संवेदनशील वक्र अनावश्यक रूप से यात्रा कर सकता है। उपकरण और संपूर्ण सर्किट डिज़ाइन के आधार पर सी-वक्र या डी-वक्र उपकरण अधिक उपयुक्त हो सकता है।

6kA AC मिनिएचर सर्किट ब्रेकर आमतौर पर कहाँ उपयोग किए जाते हैं?

एक 6kA AC मिनिएचर सर्किट ब्रेकर कई लो-वोल्टेज अनुप्रयोगों के लिए उपयुक्त हो सकता है जब वास्तविक दोष स्तर, वोल्टेज, करंट और इंस्टॉलेशन आवश्यकताएं डिवाइस के विनिर्देशों के अंतर्गत आती हैं।

• आवासीय वितरण:प्रकाश सर्किट, सॉकेट सर्किट, घरेलू उपकरण और शाखा सर्किट।
• व्यावसायिक भवन:कार्यालय वितरण बोर्ड, प्रकाश व्यवस्था, खुदरा सुविधाएं, और छोटे उपकरण सर्किट।
• औद्योगिक नियंत्रण पैनल:सहायक सर्किट, नियंत्रण उपकरण, छोटी मोटरें, और अन्य उपयुक्त कम वोल्टेज भार।
• भवन निर्माण सेवाएँ:एचवीएसी से संबंधित सहायक सर्किट, पंप, प्रकाश व्यवस्था और सामान्य बिजली वितरण जहां विनिर्देश उपयुक्त हैं।
• विद्युत वितरण कैबिनेट:शाखा-सर्किट सुरक्षा और मॉड्यूलर वितरण प्रणाली।

वास्तविक एप्लिकेशन को हमेशा निर्माता के उत्पाद दस्तावेज़ीकरण और इंस्टॉलेशन की आवश्यकताओं के अनुसार सत्यापित किया जाना चाहिए। 6kA रेटिंग को कभी भी प्रत्येक विद्युत वातावरण के लिए उपयुक्त नहीं माना जाना चाहिए।

सही एमसीबी किन समस्याओं को रोकने में मदद कर सकती है?

खरीदारी की सबसे बड़ी चिंताओं में से एक यह नहीं है कि ब्रेकर काम करता है या नहीं, बल्कि यह भी है कि क्या यह उन परिस्थितियों में लगातार काम करता है जिनके लिए इसे चुना गया था।

1. लगातार अधिभार

बहुत लंबे समय तक अत्यधिक करंट ले जाने वाला सर्किट कंडक्टर के गर्म होने और समय से पहले उपकरण खराब होने का कारण बन सकता है। थर्मल रिलीज़ को निरंतर अधिभार स्थितियों का जवाब देने के लिए डिज़ाइन किया गया है।

2. शॉर्ट-सर्किट क्षति

एक उपयुक्त ब्रेकिंग क्षमता एमसीबी को डिवाइस की निर्दिष्ट रुकावट क्षमता से अधिक हुए बिना अत्यधिक फॉल्ट करंट को बाधित करने की अनुमति देती है।

3. उपद्रव ट्रिपिंग

उपकरण चालू होने पर अनुपयुक्त यात्रा वक्र अनावश्यक रुकावट पैदा कर सकता है। लोड के साथ बी, सी, या डी विशेषताओं का मिलान करने से इस समस्या का समाधान करने में मदद मिलती है।

4. कठिन रखरखाव

एक मॉड्यूलर एमसीबी सुविधाजनक मैनुअल अलगाव प्रदान कर सकता है, जिससे इलेक्ट्रीशियन को संपूर्ण वितरण प्रणाली को बंद किए बिना व्यक्तिगत सर्किट की पहचान करने और उस पर काम करने में मदद मिलती है।

5. खरीद अनिश्चितता

बी2बी परियोजनाओं में, अपूर्ण तकनीकी विशिष्टताओं के कारण गलत उत्पाद, विलंबित अनुमोदन या प्रतिस्थापन लागत हो सकती है। एक स्पष्ट उत्पाद डेटाशीट और परिभाषित तकनीकी पैरामीटर इन जोखिमों को कम करते हैं।

खरीदार उपयुक्त 6kA एमसीबी का चयन कैसे कर सकते हैं?

एक व्यावहारिक चयन प्रक्रिया को कई चरणों में विभाजित किया जा सकता है। इससे इंजीनियरों और क्रय टीमों को केवल कैटलॉग शीर्षक से उत्पाद चुनने से बचने में मदद मिलती है।

1. सिस्टम वोल्टेज निर्धारित करें.
   नाममात्र एसी वोल्टेज की पुष्टि करें और क्या एप्लिकेशन एकल-चरण या तीन-चरण है।
2. डिज़ाइन करंट की गणना या पुष्टि करें।
   एमसीबी की रेटेड धारा को अपेक्षित सर्किट लोड और कंडक्टर की स्वीकार्य धारा के साथ समन्वित किया जाना चाहिए।
3. संभावित शॉर्ट-सर्किट करंट का निर्धारण करें।
   इंस्टॉलेशन बिंदु पर उपलब्ध फॉल्ट करंट की जांच करें और पुष्टि करें कि चयनित 6kA ब्रेकिंग क्षमता पर्याप्त है।
4. लोड इनरश का मूल्यांकन करें.
   पहचानें कि क्या सर्किट में मोटर, ट्रांसफार्मर, कैपेसिटिव उपकरण, स्विचिंग बिजली की आपूर्ति, या अन्य भार हैं जो महत्वपूर्ण स्टार्टअप करंट उत्पन्न करते हैं।
5. उपयुक्त यात्रा वक्र का चयन करें.
   केवल सबसे सामान्य विकल्प चुनने के बजाय वास्तविक भार और सुरक्षा आवश्यकताओं के आधार पर बी, सी, या डी चुनें।
6. पोल कॉन्फ़िगरेशन चुनें.
   पुष्टि करें कि क्या प्रोजेक्ट को 1P, 1P+N, 2P, 3P, 3P+N, या उत्पाद श्रृंखला द्वारा समर्थित किसी अन्य कॉन्फ़िगरेशन की आवश्यकता है।
7. मानकों और दस्तावेज़ों का सत्यापन करें.
   लागू डेटाशीट, परीक्षण जानकारी, प्रमाणपत्र, आयामी चित्र और स्थापना निर्देशों का अनुरोध करें।
8. पैनल अनुकूलता की जाँच करें.
   डीआईएन-रेल आयाम, टर्मिनल व्यवस्था, कंडक्टर रेंज, सहायक उपकरण और उपलब्ध स्थापना स्थान सत्यापित करें।

चयन में होने वाली सामान्य गलतियाँ जिनसे बचना चाहिए

यहां तक ​​कि जब बुनियादी विशिष्टताएं सही दिखाई देती हैं, तब भी स्थापना के बाद कई गलतियाँ समस्याएँ पैदा कर सकती हैं।

रेटेड करंट, कंडक्टर क्षमता, ट्रिप विशेषता और गलती स्तर के बीच सही समन्वय विश्वसनीय एमसीबी चयन के लिए केंद्रीय है।

एक अनुभवी एमसीबी निर्माता के साथ काम क्यों करें?

बड़ी मात्रा में खरीद, ओईएम परियोजनाओं, वितरण साझेदारी और विद्युत पैनल निर्माण के लिए, उत्पाद की गुणवत्ता केवल एक विचार है। खरीदारों को लगातार विशिष्टताओं, स्थिर उत्पादन, उत्तरदायी तकनीकी संचार और परियोजना अनुमोदन का समर्थन करने वाले दस्तावेज़ीकरण की भी आवश्यकता होती है।

शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेडमिनिएचर सर्किट ब्रेकर समाधान और संबंधित लो-वोल्टेज विद्युत सुरक्षा उत्पादों की तलाश कर रहे ग्राहकों के लिए एक विनिर्माण भागीदार के रूप में माना जा सकता है। बी2बी खरीदारों के लिए, सबसे उपयोगी आपूर्तिकर्ता मूल्यांकन को केवल विपणन दावों के बजाय मापने योग्य तकनीकी जानकारी पर ध्यान केंद्रित करना चाहिए।

• स्पष्ट उत्पाद विनिर्देश और तकनीकी पैरामीटर
• परिभाषित रेटेड वर्तमान और वोल्टेज रेंज
• उपलब्ध ब्रेकिंग-क्षमता विकल्प
• विभिन्न लोड स्थितियों के लिए ट्रिप-वक्र जानकारी
• उत्पाद चित्र और स्थापना जानकारी
• लागू प्रमाणीकरण और अनुपालन दस्तावेज
• स्थिर विनिर्माण और गुणवत्ता-नियंत्रण प्रक्रियाएं
• परियोजना-विशिष्ट आवश्यकताओं के लिए तकनीकी संचार
• OEM/ODM समर्थन जहां लागू हो

आयातकों और विद्युत वितरकों के लिए, ये कारक विशेष रूप से महत्वपूर्ण हो सकते हैं जब उत्पादों को विभिन्न वितरण प्रणालियों में एकीकृत करने या कई बाजारों में बेचने की आवश्यकता होती है।
