A 125 15केए लघु सर्किट ब्रेकरविद्युत प्रणालियों के लिए डिज़ाइन किया गया है जिनके लिए उच्च वर्तमान क्षमता और विश्वसनीय शॉर्ट-सर्किट सुरक्षा दोनों की आवश्यकता होती है। पारंपरिक कम-रेटेड एमसीबी के विपरीत, एक 125A उच्च-ब्रेकिंग-क्षमता वाला उपकरण मांग वाले वितरण अनुप्रयोगों को संबोधित कर सकता है जहां गलती धाराएं काफी अधिक हो सकती हैं। यह लेख बताता है कि 125 15केए एमसीबी कैसे काम करती है, इसकी मुख्य विशिष्टताओं का क्या मतलब है, इसका उपयोग कहां किया जा सकता है, इसे सही तरीके से कैसे चुनें और स्थापित करें, और ऑर्डर देने से पहले क्रय टीमों को क्या जांच करनी चाहिए। यह शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड की DAB7-125 श्रृंखला की व्यावहारिक डिज़ाइन विशेषताओं का भी पता लगाता है, जिसमें थर्मल-चुंबकीय सुरक्षा, करंट-सीमित डिज़ाइन, बड़े केबल टर्मिनल और 15kA ब्रेकिंग क्षमता शामिल है।
विषयसूची
- 125 15KA लघु सर्किट ब्रेकर क्या है?
- 125ए और 15केए क्यों मायने रखते हैं?
- सुरक्षा तंत्र कैसे काम करता है?
- कौन सी विशेषताएँ व्यावहारिक प्रदर्शन में सुधार करती हैं?
- 125 15KA MCB का उपयोग कहाँ किया जा सकता है?
- जांच करने के लिए मुख्य विशिष्टताएँ
- सही कॉन्फ़िगरेशन का चयन कैसे करें
- स्थापना और रखरखाव संबंधी विचार
- सामान्य समस्याएँ और खरीदारी संबंधी चिंताएँ
- शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड क्यों?
- अक्सर पूछे जाने वाले प्रश्नों
- अंतिम विचार

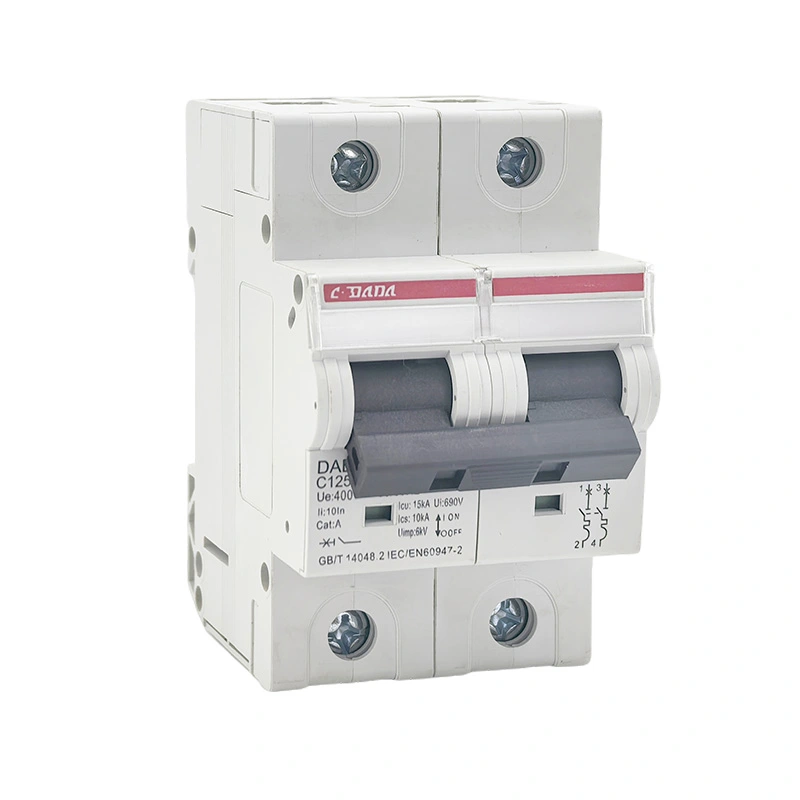

125 15KA लघु सर्किट ब्रेकर क्या है?
125 15KA मिनिएचर सर्किट ब्रेकर एक उच्च-वर्तमान सुरक्षात्मक उपकरण है जिसे असामान्य वर्तमान स्थिति होने पर विद्युत सर्किट को बाधित करने के लिए डिज़ाइन किया गया है। उत्पाद पदनाम में, "125" आम तौर पर 125A तक के रेटेड करंट की पहचान करता है, जबकि "15KA" लागू परीक्षण स्थितियों और मानक के तहत 15kA शॉर्ट-सर्किट तोड़ने की क्षमता को संदर्भित करता है।
ये दो संख्याएँ विभिन्न विद्युत विशेषताओं का वर्णन करती हैं। 125A रेटिंग उस करंट से संबंधित है जिसे ब्रेकर को निर्दिष्ट परिचालन स्थितियों के तहत ले जाने के लिए डिज़ाइन किया गया है। 15kA का आंकड़ा संभावित शॉर्ट-सर्किट करंट के स्तर से संबंधित है जिसे ब्रेकर अपनी निर्दिष्ट शर्तों के तहत सुरक्षित रूप से बाधित कर सकता है।
जब इंजीनियर सर्किट ब्रेकर की तुलना करते हैं तो यह अंतर महत्वपूर्ण होता है। उच्च रेटेड करंट का मतलब स्वचालित रूप से उच्च शॉर्ट-सर्किट तोड़ने की क्षमता नहीं है। दोनों मूल्यों का मूल्यांकन संस्थापन की विद्युत विशेषताओं के आधार पर किया जाना चाहिए।
शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड की DAB7-125 श्रृंखला औद्योगिक और वाणिज्यिक बिजली वितरण अनुप्रयोगों के लिए विकसित की गई है। इसकी प्रकाशित उत्पाद जानकारी 15kA सहित 125A अधिकतम रेटेड वर्तमान और उच्च ब्रेकिंग क्षमता विकल्पों की पहचान करती है। निर्माता थर्मल-चुंबकीय सुरक्षा और एक वर्तमान-सीमित डिज़ाइन भी निर्दिष्ट करता है।
125ए और 15केए क्यों मायने रखते हैं?
विद्युत वितरण प्रणालियों में पर्याप्त दोष ऊर्जा हो सकती है, विशेष रूप से ट्रांसफार्मर, वितरण बोर्ड, औद्योगिक मशीनरी और बड़े बिजली भार के करीब। यदि कोई सुरक्षात्मक उपकरण अपनी निर्दिष्ट रुकावट क्षमता से अधिक फॉल्ट करंट के संपर्क में आता है, तो परिणामों में उपकरण क्षति, अत्यधिक जलन और गंभीर सुरक्षा जोखिम शामिल हो सकते हैं।
15kA की ब्रेकिंग क्षमता कई मानक कम-ब्रेकिंग-क्षमता वाले एमसीबी की तुलना में अधिक रुकावट मार्जिन प्रदान करती है। हालाँकि, वास्तविक उपयुक्तता, स्थापना बिंदु पर संभावित शॉर्ट-सर्किट करंट और लागू विद्युत मानक की आवश्यकताओं पर निर्भर करती है।
| पैरामीटर | यह क्या इंगित करता है | यह क्यों मायने रखती है |
|---|---|---|
| 125ए | वर्तमान मूल्यांकित | ब्रेकर की सामान्य धारा-वहन सीमा निर्धारित करता है। |
| 15kA | उच्च शॉर्ट-सर्किट रुकावट क्षमता | ब्रेकर को निर्दिष्ट उच्च दोष धाराओं को बाधित करने में मदद करता है। |
| थर्मल यात्रा | अधिभार संरक्षण | निरंतर अत्यधिक वर्तमान परिस्थितियों पर प्रतिक्रिया करता है। |
| चुंबकीय यात्रा | शॉर्ट-सर्किट सुरक्षा | गंभीर खराबी की स्थिति के दौरान त्वरित संचालन प्रदान करता है। |
| वर्तमान सीमित | दोष ऊर्जा में कमी | डाउनस्ट्रीम उपकरणों पर पड़ने वाले तनाव को सीमित करने में मदद मिल सकती है। |
वितरण प्रणाली को डिजाइन करते समय, ब्रेकर का चयन अकेले वर्तमान रेटिंग के बजाय वास्तविक लोड गणना, कंडक्टर रेटिंग, गलती-वर्तमान गणना, वोल्टेज, आवृत्ति, पोल कॉन्फ़िगरेशन और समन्वय आवश्यकताओं से किया जाना चाहिए।
सुरक्षा तंत्र कैसे काम करता है?
एक आधुनिक एमसीबी आम तौर पर दो प्राथमिक ट्रिपिंग सिद्धांतों को जोड़ती है: थर्मल सुरक्षा और चुंबकीय सुरक्षा। दोनों तंत्र विभिन्न प्रकार की अतिवर्तमान घटनाओं को संबोधित करते हैं।
थर्मल सुरक्षा ओवरलोड स्थितियों पर प्रतिक्रिया करती है जो समय के साथ बनी रहती है। जब करंट इच्छित ऑपरेटिंग स्तर से अधिक हो जाता है, तो गर्मी थर्मल तत्व को संचालित करने और सर्किट को खोलने का कारण बनती है।
चुंबकीय सुरक्षा उच्च-वर्तमान दोष स्थितियों के लिए अभिप्रेत है। गंभीर शॉर्ट सर्किट होने पर एक मजबूत चुंबकीय प्रतिक्रिया ट्रिप तंत्र को तेजी से सक्रिय कर सकती है।
जब दोष रुकावट के दौरान संपर्क अलग हो जाते हैं, तो एक विद्युत चाप बन सकता है। आंतरिक आर्क-प्रबंधन संरचनाएं रुकावट के दौरान आर्क को नियंत्रित करने और बुझाने में मदद करती हैं।
करंट-सीमित निर्माण शॉर्ट-सर्किट घटना के दौरान सर्किट से गुजरने वाली ऊर्जा को कम कर सकता है, जिससे जुड़े घटकों पर तनाव कम करने में मदद मिलती है।
DAB7-125 उत्पाद जानकारी एक थर्मल और चुंबकीय ट्रिप फ़ंक्शन, एक ट्रिप-मुक्त तंत्र और एक वर्तमान-सीमित डिज़ाइन का वर्णन करती है। ये विशेषताएं विशेष रूप से उन अनुप्रयोगों के लिए प्रासंगिक हैं जहां सुरक्षात्मक उपकरण को लंबे समय तक ओवरलोड और उच्च-वर्तमान दोषों दोनों पर लगातार प्रतिक्रिया देनी चाहिए।
कौन सी विशेषताएँ व्यावहारिक प्रदर्शन में सुधार करती हैं?
विद्युत सुरक्षा उपकरण का मूल्यांकन केवल उसकी हेडलाइन वर्तमान रेटिंग से नहीं किया जाता है। यांत्रिक निर्माण, टर्मिनल डिज़ाइन, संपर्क सामग्री, माउंटिंग विधि और आंतरिक आर्क-नियंत्रण व्यवस्था सभी व्यावहारिक उपयोगिता को प्रभावित कर सकते हैं।
- उच्च तोड़ने की क्षमता:15kA विनिर्देश कई पारंपरिक कम-ब्रेकिंग-क्षमता एमसीबी की तुलना में उच्च शॉर्ट-सर्किट रुकावट क्षमता प्रदान करता है।
- बड़े केबल टर्मिनल:निर्माता की प्रकाशित जानकारी के अनुसार DAB7-125 श्रृंखला को 35mm² तक तांबे और एल्यूमीनियम कंडक्टरों के लिए उपयुक्त बड़े टर्मिनलों के साथ डिज़ाइन किया गया है।
- यात्रा-मुक्त तंत्र:ब्रेकर अपने सुरक्षात्मक कार्य को तब भी बनाए रख सकता है जब ऑपरेटिंग तंत्र को चालू स्थिति में रखा जा रहा हो।
- सकारात्मक संपर्क संकेत:संपर्क स्थिति का स्पष्ट संकेत निरीक्षण और रखरखाव को आसान बना सकता है।
- थर्मल-चुंबकीय संचालन:पूरक यात्रा तंत्रों के माध्यम से विभिन्न अतिवर्तमान स्थितियों को संबोधित किया जा सकता है।
- डीआईएन-रेल माउंटिंग:मॉड्यूलर माउंटिंग संगत वितरण उपकरण के भीतर स्थापना को सरल बनाता है।
- ज्वाला-मंदक परिक्षेत्र:प्रकाशित DAB7-125 जानकारी PA66 ज्वाला-मंदक आवास सामग्री निर्दिष्ट करती है।
ये विवरण वितरकों और सिस्टम इंटीग्रेटर्स के लिए मायने रखते हैं क्योंकि इंस्टॉलेशन दक्षता और सेवाक्षमता केवल प्रारंभिक खरीद मूल्य ही नहीं, बल्कि कुल परिचालन अनुभव को प्रभावित कर सकती है।
125 15KA MCB का उपयोग कहाँ किया जा सकता है?
विद्युत वितरण प्रणालियों के लिए 125A उच्च-ब्रेकिंग-क्षमता वाले एमसीबी पर विचार किया जा सकता है, जहां सर्किट करंट और गलती का स्तर डिवाइस की निर्दिष्ट ऑपरेटिंग सीमा के भीतर आता है। विशिष्ट अनुप्रयोग वातावरण में औद्योगिक सुविधाएं, वाणिज्यिक भवन, उपकरण वितरण पैनल और अन्य उच्च-वर्तमान सर्किट शामिल हो सकते हैं।
| आवेदन | विशिष्ट आवश्यकता | संभावित लाभ |
|---|---|---|
| औद्योगिक वितरण | उच्च वर्तमान भार और मांग वाली गलती की स्थिति | शॉर्ट-सर्किट सुरक्षा के साथ उच्च वर्तमान क्षमता |
| व्यावसायिक भवन | विश्वसनीय वितरण सुरक्षा | वितरण सर्किट के लिए कॉम्पैक्ट मॉड्यूलर सुरक्षा |
| मशीनरी सिस्टम | विद्युत उपकरण और फीडरों के लिए सुरक्षा | थर्मल और चुंबकीय ओवरकरंट प्रतिक्रिया |
| वितरण पैनल | अंतरिक्ष-कुशल सुरक्षात्मक उपकरण | डीआईएन-रेल स्थापना और मॉड्यूलर निर्माण |
| शक्ति-गहन उपकरण | उच्चतर सर्किट धारा | चयनित मॉडल के आधार पर 125A तक रेटेड-वर्तमान कॉन्फ़िगरेशन |
संपूर्ण विद्युत डिज़ाइन के विरुद्ध अनुप्रयोग उपयुक्तता की हमेशा पुष्टि की जानी चाहिए। वोल्टेज, आवृत्ति, संभावित फॉल्ट करंट, कंडक्टर का आकार, परिवेश का तापमान, पोल कॉन्फ़िगरेशन और लागू स्थापना नियम उचित ब्रेकर चयन को बदल सकते हैं।
जांच करने के लिए मुख्य विशिष्टताएँ
खरीदार अक्सर "125A" और "15kA" पर ध्यान केंद्रित करते हैं क्योंकि उन्हें समझना आसान होता है। हालाँकि, व्यावसायिक खरीद के लिए व्यापक विनिर्देश समीक्षा की आवश्यकता होती है।
| विनिर्देश | क्रय प्रश्न |
|---|---|
| वर्तमान मूल्यांकित | क्या चयनित रेटिंग परिकलित सर्किट लोड और कंडक्टर क्षमता से मेल खाती है? |
| तोड़ने की क्षमता | क्या निर्दिष्ट 15kA क्षमता संभावित फॉल्ट करंट के लिए उपयुक्त है? |
| रेटेड वोल्टेज | क्या ब्रेकर सिस्टम वोल्टेज और वितरण व्यवस्था से मेल खाता है? |
| खम्भों की संख्या | क्या सर्किट को 1P, 2P, 3P, 4P या किसी अन्य कॉन्फ़िगरेशन की आवश्यकता है? |
| यात्रा वक्र | क्या चयनित रिलीज़ विशेषता कनेक्टेड लोड के साथ संगत है? |
| लागू होने लायक मानक | क्या उत्पाद लक्ष्य बाजार और स्थापना के लिए आवश्यक मानक को पूरा करता है? |
| टर्मिनल क्षमता | क्या टर्मिनल निर्दिष्ट कंडक्टर को सुरक्षित रूप से समायोजित कर सकते हैं? |
| इंस्टॉलेशन तरीका | क्या डीआईएन-रेल माउंटिंग या किसी अन्य माउंटिंग व्यवस्था की आवश्यकता है? |
उदाहरण के लिए, IEC 60947-2 और IEC/EN 60898-1 सर्किट ब्रेकरों के लिए विभिन्न वर्गीकरण और परीक्षण ढांचे का उपयोग करते हैं। इसलिए प्रकाशित निर्माता डेटा में मानक और उत्पाद श्रेणी के आधार पर आईसीयू और आईसीएन दोनों शब्दावली शामिल हो सकती हैं। खरीदार को यह सत्यापित करना चाहिए कि इच्छित इंस्टॉलेशन के वोल्टेज और परिचालन स्थितियों पर कौन सी रेटिंग लागू होती है।
सही कॉन्फ़िगरेशन का चयन कैसे करें
125 15KA लघु सर्किट ब्रेकर का चयन उत्पाद सूची के बजाय विद्युत प्रणाली से शुरू होना चाहिए। एक सरल चयन प्रक्रिया सर्किट के साथ ब्रेकर के बेमेल होने के जोखिम को कम कर सकती है।
- डिज़ाइन वर्तमान निर्धारित करें.अपेक्षित निरंतर और आंतरायिक लोड वर्तमान की गणना करें।
- कंडक्टर रेटिंग की जाँच करें.सुरक्षात्मक उपकरण को वास्तविक स्थापना स्थितियों के तहत केबल की स्वीकार्य धारा के साथ समन्वित किया जाना चाहिए।
- संभावित शॉर्ट-सर्किट करंट का निर्धारण करें।चयनित ब्रेकिंग क्षमता स्थापना बिंदु पर दोष स्तर के लिए पर्याप्त होनी चाहिए।
- वोल्टेज और आवृत्ति की पुष्टि करें.सुनिश्चित करें कि ब्रेकर विद्युत प्रणाली के लिए रेटेड है।
- पोल व्यवस्था का चयन करें.चरण और तटस्थ कंडक्टरों की आवश्यकताओं पर विचार करें।
- यात्रा विशेषताओं की समीक्षा करें.यात्रा वक्र कनेक्टेड लोड और अपेक्षित दबाव स्थितियों के लिए उपयुक्त होना चाहिए।
- मानकों और प्रमाणपत्रों की पुष्टि करें.लक्ष्य बाज़ार की आवश्यकताओं, परियोजना विनिर्देश और स्थानीय विद्युत नियमों की जाँच करें।
- शारीरिक अनुकूलता सत्यापित करें.आयाम, टर्मिनल आकार, डीआईएन-रेल संगतता और पैनल रिक्ति की पुष्टि करें।
स्थापना और रखरखाव संबंधी विचार
किसी भी उच्च-वर्तमान सुरक्षात्मक उपकरण के लिए सही स्थापना आवश्यक है। यहां तक कि एक अच्छी तरह से डिजाइन किया गया सर्किट ब्रेकर भी गलत आकार के कंडक्टरों, ढीले टर्मिनलों, अनुपयुक्त बाड़ों या अनुचित स्थापना प्रथाओं की भरपाई नहीं कर सकता है।
- स्थापना से पहले ब्रेकर मॉडल और रेटिंग सत्यापित करें।
- विद्युत आपूर्ति को अलग करें और लागू सुरक्षा प्रक्रिया का पालन करें।
- पुष्टि करें कि कंडक्टर क्रॉस-सेक्शन टर्मिनल के साथ संगत है।
- कंडक्टरों को सही ढंग से तैयार करें और क्षतिग्रस्त या अनुचित तरीके से कटे हुए केबल सिरों से बचें।
- निर्माता की निर्दिष्ट आवश्यकताओं के अनुसार टर्मिनलों को कस लें।
- सुनिश्चित करें कि ब्रेकर संगत डीआईएन रेल पर सुरक्षित रूप से लगा हुआ है।
- जांचें कि बाड़ा उचित सुरक्षा और निकासी प्रदान करता है।
- ओवरहीटिंग, मलिनकिरण या यांत्रिक ढीलेपन के संकेतों के लिए समय-समय पर टर्मिनलों का निरीक्षण करें।
- स्थापना की रखरखाव आवश्यकताओं के अनुसार सुरक्षात्मक प्रणाली का परीक्षण करें।
रखरखाव कार्यक्रम में पर्यावरण और कर्तव्य चक्र प्रतिबिंबित होना चाहिए। उच्च भार, बार-बार स्विचिंग, धूल, कंपन या ऊंचे तापमान वाले औद्योगिक प्रतिष्ठानों को हल्के लोड वाले इनडोर वितरण प्रणालियों की तुलना में अधिक बार निरीक्षण की आवश्यकता हो सकती है।
सामान्य समस्याएँ और खरीदारी संबंधी चिंताएँ
हाई-करंट एमसीबी के खरीदारों को अक्सर कई व्यावहारिक चुनौतियों का सामना करना पड़ता है। खरीद से पहले इन मुद्दों को संबोधित करने से देरी और स्थापना समस्याओं को रोका जा सकता है।
कुछ उत्पाद सूची में केवल सामान्य "उच्च तोड़ने की क्षमता" का उल्लेख किया गया है। खरीदारों को सटीक रेटिंग, मानक, वोल्टेज और परीक्षण के आधार का अनुरोध करना चाहिए।
केबल क्षमता और वास्तविक डिज़ाइन करंट की जांच किए बिना 125A का चयन करने से समन्वय संबंधी समस्याएं पैदा हो सकती हैं।
बड़े कंडक्टरों को आवश्यक क्रॉस-अनुभागीय क्षेत्र को स्वीकार करने के लिए डिज़ाइन किए गए टर्मिनलों की आवश्यकता होती है। खरीद से पहले टर्मिनल अनुकूलता की पुष्टि की जानी चाहिए।
अंतर्राष्ट्रीय खरीदारों को अक्सर परियोजना अनुमोदन के लिए तकनीकी विशिष्टताओं, प्रमाणपत्रों, चित्रों और उत्पाद जानकारी की आवश्यकता होती है।
एक पेशेवर आपूर्तिकर्ता को स्पष्ट उत्पाद डेटा प्रदान करने में सक्षम होना चाहिए और खरीदारों को रेटेड वर्तमान, ब्रेकिंग क्षमता, यात्रा विशेषताओं और स्थापना आवश्यकताओं के बीच अंतर को समझने में मदद करनी चाहिए।
शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड क्यों?
शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड औद्योगिक और वाणिज्यिक विद्युत अनुप्रयोगों के लिए सर्किट सुरक्षा उत्पादों का विकास और निर्माण करती है। इसके प्रकाशित उत्पाद पोर्टफोलियो में एमसीबी, एमसीसीबी, आरसीबीओ, आरसीसीबी और संबंधित सर्किट सुरक्षा उपकरण शामिल हैं।
DAB7-125 श्रृंखला को उच्च वर्तमान क्षमता और उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए तैनात किया गया है। प्रकाशित विशिष्टताओं में 15kA उच्च ब्रेकिंग क्षमता, थर्मल-मैग्नेटिक ट्रिप फ़ंक्शन, वर्तमान-सीमित डिज़ाइन, सकारात्मक संपर्क संकेत और बड़े कंडक्टरों के लिए उपयुक्त टर्मिनल शामिल हैं। :contentReference[oaicite:1]{index=1}
निर्माता की फ़ैक्टरी जानकारी एमसीबी और एमसीसीबी दोनों उत्पादों के उत्पादन का समर्थन करने के लिए समर्पित स्टैम्पिंग, स्पॉट-वेल्डिंग, रिवेटिंग, इंजेक्शन-मोल्डिंग और असेंबली कार्यशालाओं का भी वर्णन करती है। :contentReference[oaicite:2]{index=2}
वितरकों, विद्युत थोक विक्रेताओं, पैनल बिल्डरों और ओईएम ग्राहकों के लिए, इस प्रकार की विनिर्माण क्षमता तब उपयोगी हो सकती है जब लगातार उत्पाद आपूर्ति, तकनीकी दस्तावेज़ीकरण और कॉन्फ़िगरेशन समर्थन खरीदारी निर्णय के महत्वपूर्ण भाग हों।
| क्रेता की आवश्यकता | प्रासंगिक DAB7-125 विशेषता |
|---|---|
| उच्च-वर्तमान सर्किट सुरक्षा | 125A तक रेटेड करंट |
| उच्च शॉर्ट-सर्किट आवश्यकताएँ | प्रकाशित उत्पाद जानकारी के अनुसार 15kA तक की ब्रेकिंग क्षमता |
| अधिभार संरक्षण | थर्मल ट्रिप फ़ंक्शन |
| शॉर्ट-सर्किट प्रतिक्रिया | चुंबकीय यात्रा समारोह |
| बड़े कंडक्टर | निर्माता की जानकारी के अनुसार 35 मिमी² तक के कंडक्टरों के लिए डिज़ाइन किए गए बड़े केबल टर्मिनल |
| पैनल स्थापना | मॉड्यूलर डीआईएन-रेल माउंटिंग डिज़ाइन |
अंतिम परियोजना अनुमोदन से पहले उत्पाद विनिर्देशों की हमेशा नवीनतम तकनीकी दस्तावेज के अनुसार पुष्टि की जानी चाहिए, खासकर जब ब्रेकर को उच्च-दोष-वर्तमान वातावरण या एक विनियमित विद्युत प्रणाली में स्थापित किया जाएगा।
अक्सर पूछे जाने वाले प्रश्नों
15KA लागू निर्दिष्ट परीक्षण शर्तों के तहत 15kA शॉर्ट-सर्किट तोड़ने की क्षमता को संदर्भित करता है। यह संभावित शॉर्ट-सर्किट करंट के स्तर को इंगित करता है जिसे डिवाइस को उसकी लागू रेटिंग और मानक के अनुसार बाधित करने के लिए डिज़ाइन किया गया है।
नहीं, चयन में कंडक्टर क्षमता, लोड विशेषताओं, सिस्टम वोल्टेज, परिवेश की स्थिति, फॉल्ट करंट, पोल कॉन्फ़िगरेशन और लागू विद्युत आवश्यकताओं पर विचार करना चाहिए।
125A ब्रेकर के रेटेड करंट से जुड़ा है, जबकि 15kA इसकी शॉर्ट-सर्किट रुकावट क्षमता को संदर्भित करता है। वे सुरक्षात्मक उपकरण की विभिन्न विशेषताओं का वर्णन करते हैं।
उपयुक्त औद्योगिक वितरण सर्किट के लिए इस पर विचार किया जा सकता है जब विद्युत प्रणाली उत्पाद की निर्दिष्ट रेटिंग और स्थापना आवश्यकताओं के अंतर्गत आती है।
नहीं, तोड़ने की क्षमता केवल एक चयन कारक है। वोल्टेज, रेटेड करंट, ट्रिप विशेषताओं, कंडक्टर समन्वय, पोल कॉन्फ़िगरेशन और स्थापना स्थितियों का भी मूल्यांकन किया जाना चाहिए।
थर्मल सुरक्षा निरंतर अधिभार स्थितियों को संबोधित करती है, जबकि चुंबकीय सुरक्षा शॉर्ट सर्किट जैसी उच्च-वर्तमान गलती स्थितियों पर तेजी से प्रतिक्रिया करती है।
शंघाई दादा इलेक्ट्रिक की प्रकाशित DAB7-125 जानकारी में कहा गया है कि इसके बड़े केबल टर्मिनल 35mm² तक तांबे और एल्यूमीनियम केबल के लिए उपयुक्त हैं। स्थापना से पहले सटीक कंडक्टर व्यवस्था की हमेशा मौजूदा तकनीकी दस्तावेज से पुष्टि की जानी चाहिए।
खरीदारों को गंतव्य बाजार के लिए प्रासंगिक तकनीकी डेटाशीट, लागू मानकों, रेटेड वोल्टेज, ब्रेकिंग-क्षमता डेटा, यात्रा विशेषताओं, आयामी चित्र, टर्मिनल जानकारी, प्रमाणन और पैकेजिंग विवरण का अनुरोध करना चाहिए।
अंतिम विचार
125 15केए मिनिएचर सर्किट ब्रेकर आवश्यकताओं के एक विशिष्ट संयोजन को संबोधित करता है: अपेक्षाकृत उच्च वर्तमान क्षमता और बढ़ी हुई शॉर्ट-सर्किट रुकावट क्षमता। इंजीनियरों और क्रय टीमों के लिए, सही तकनीकी निर्णय लेने के लिए यह समझना आवश्यक है कि प्रत्येक रेटिंग क्या दर्शाती है।
सबसे महत्वपूर्ण विचार "125A" और "15kA" आंकड़ों से परे हैं। संपूर्ण मूल्यांकन में रेटेड वोल्टेज, फॉल्ट करंट, ट्रिप विशेषताएँ, पोल कॉन्फ़िगरेशन, कंडक्टर संगतता, लागू मानक, स्थापना वातावरण और भौतिक आयाम शामिल होने चाहिए।
शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड की DAB7-125 श्रृंखला थर्मल-मैग्नेटिक ऑपरेशन, करंट-सीमित डिजाइन, बड़े केबल टर्मिनल और 15kA तक की प्रकाशित ब्रेकिंग क्षमता के साथ उच्च-वर्तमान सुरक्षा को जोड़ती है। विद्युत प्रणाली से सही ढंग से मेल खाने पर ये विशेषताएं उत्पाद को औद्योगिक और वाणिज्यिक वितरण अनुप्रयोगों की एक श्रृंखला के लिए प्रासंगिक बनाती हैं।
