10KA AC मिनिएचर सर्किट ब्रेकर

मांग वाले अनुप्रयोगों के लिए जहां उच्च दोष धाराएं और बढ़ी हुई सुरक्षा पर समझौता नहीं किया जा सकता है, CDADA DAB7-63H 10KA AC मिनिएचर सर्किट ब्रेकर लघु प्रारूप में औद्योगिक-ग्रेड सुरक्षा प्रदान करता है। शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड द्वारा इंजीनियर, यह 10kA लघु सर्किट ब्रेकर समूह पैनलों, आवासीय, वाणिज्यिक और हल्के औद्योगिक सेटिंग्स में वितरण बोर्डों के लिए डिज़ाइन किया गया है - जो 8 वर्तमान रेटिंग (6A-63A) और 1P/2P/3P कॉन्फ़िगरेशन में विश्वसनीय थर्मल (अधिभार) और विद्युत चुम्बकीय (शॉर्ट-सर्किट) सुरक्षा प्रदान करता है।

CE, CB, ASTA और SEMKO से प्रमाणित, यह कड़े वैश्विक सुरक्षा मानकों को पूरा करता है। एक उन्नत 13-प्लेट आर्क चैम्बर, सिल्वर-युक्त संपर्क मिश्र धातु और दोहरे कनेक्शन विकल्प (पिन/फोर्क) के साथ, DAB7-63H तेजी से आर्क विलुप्त होने, कम गर्मी हानि और विस्तारित विद्युत जीवन सुनिश्चित करता है - यहां तक ​​कि लगातार स्विचिंग या उच्च परिवेश तापमान के तहत भी।

मुख्य विशिष्टताएँ

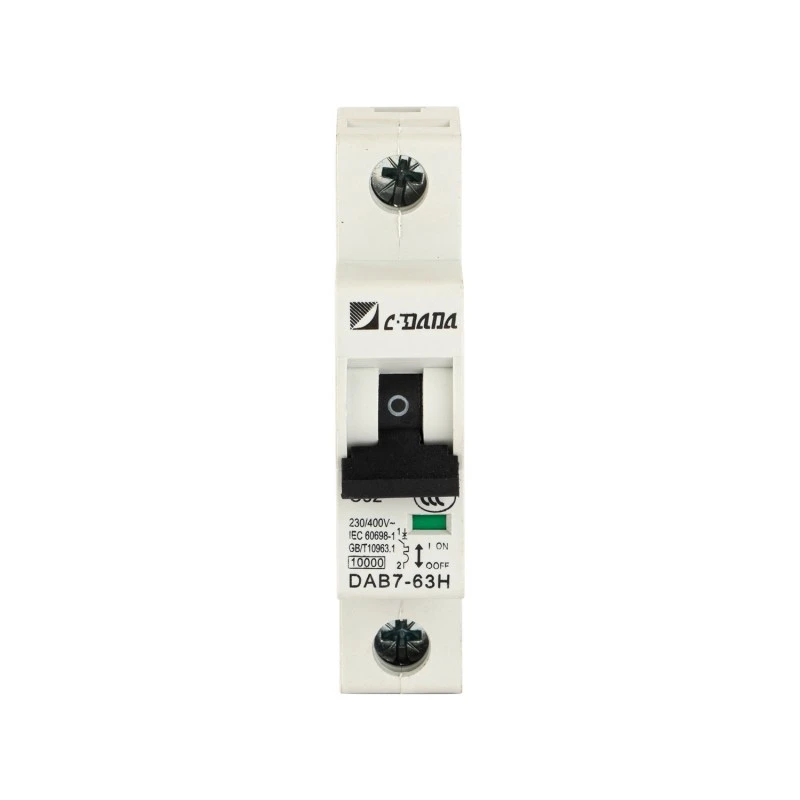

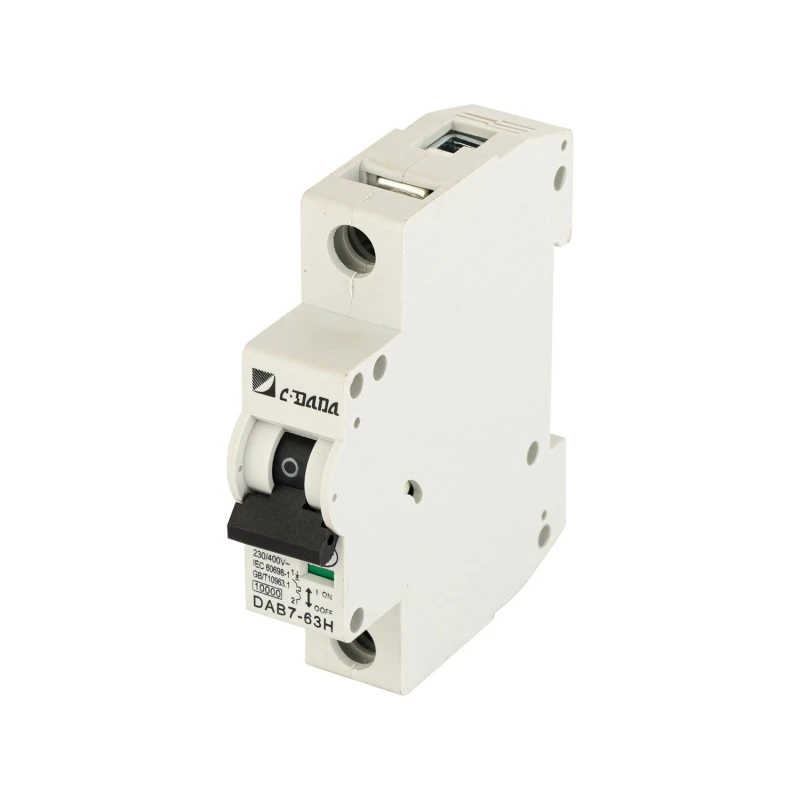

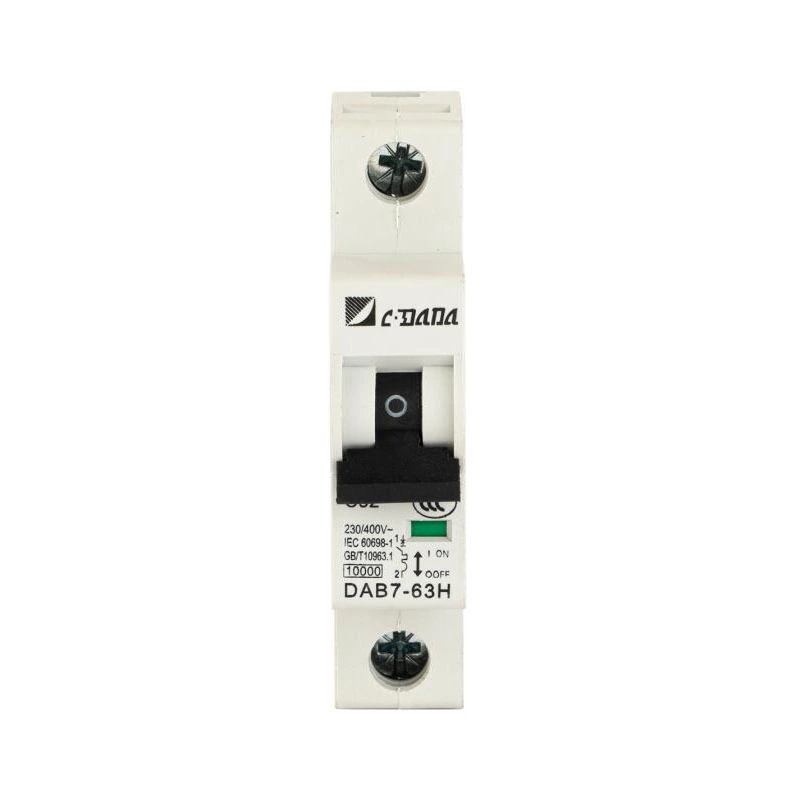

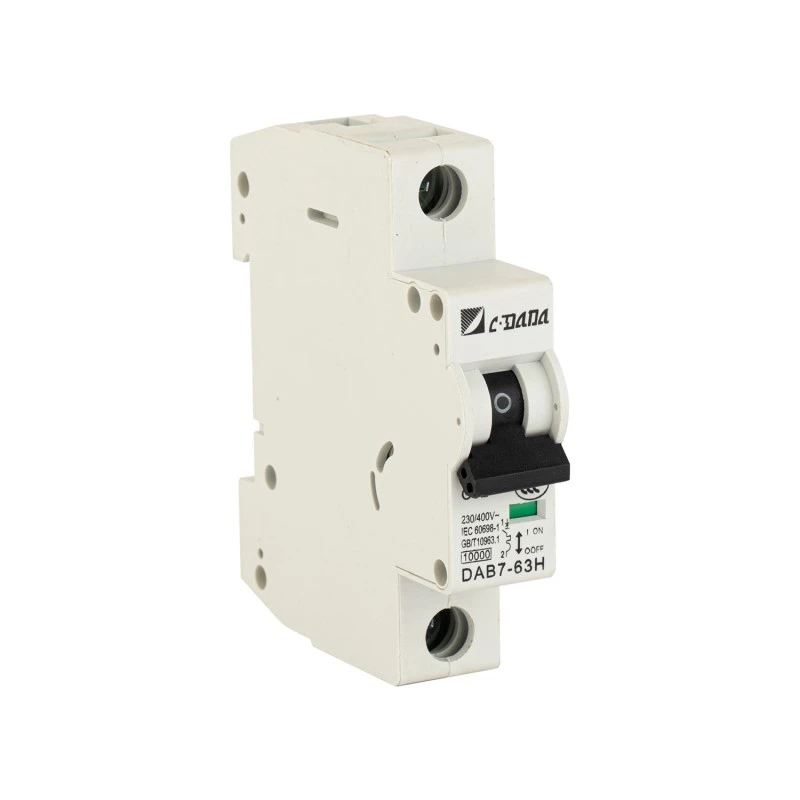

मॉडल: DAB7-63H सीरीज

प्रकार: एसी मिनिएचर सर्किट ब्रेकर (एमसीबी)

ब्रेकिंग क्षमता: 10kA @ 230/400V AC

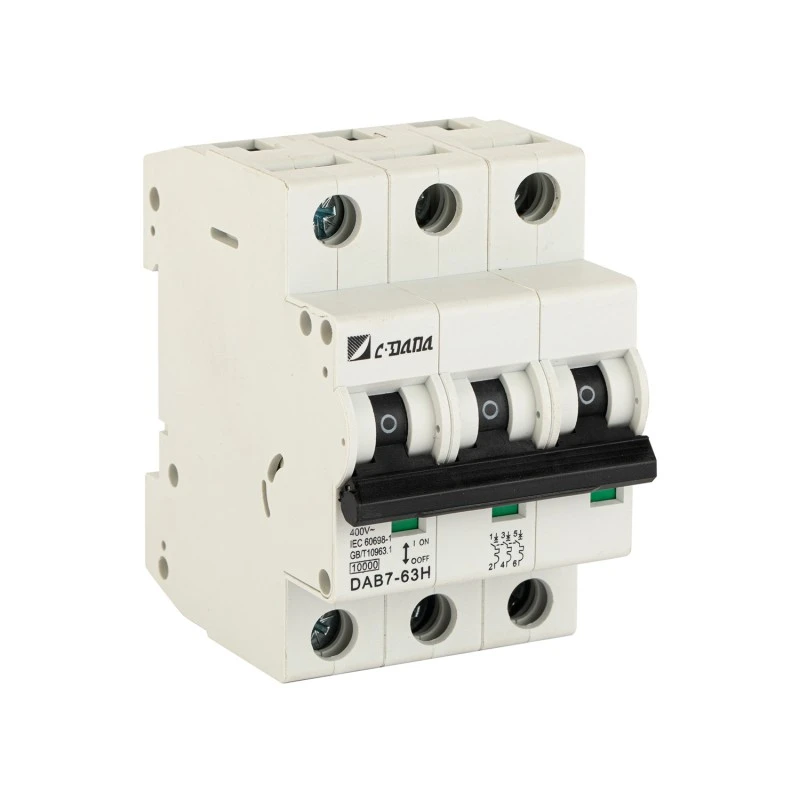

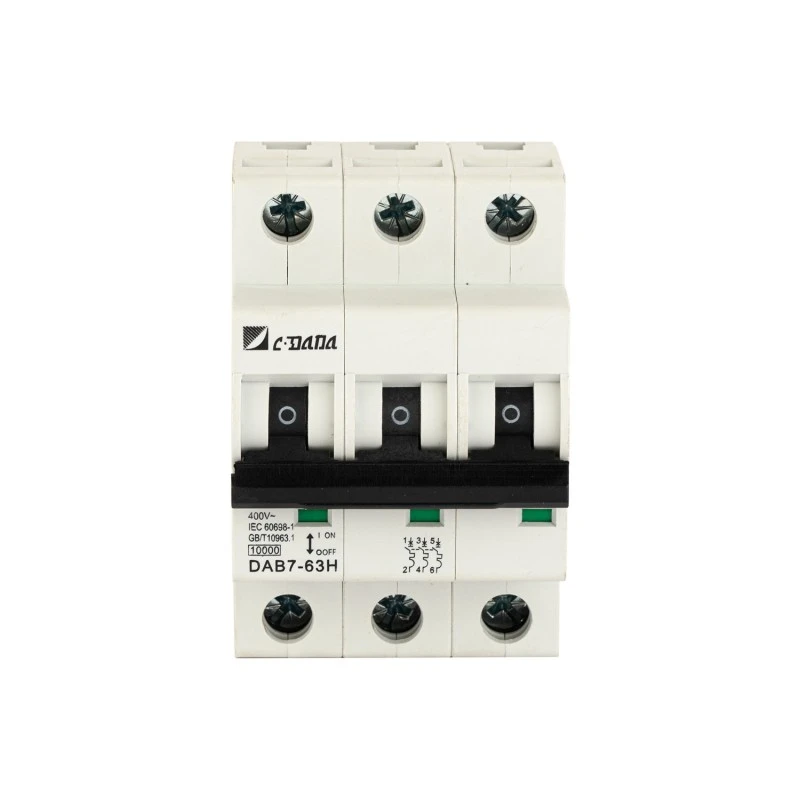

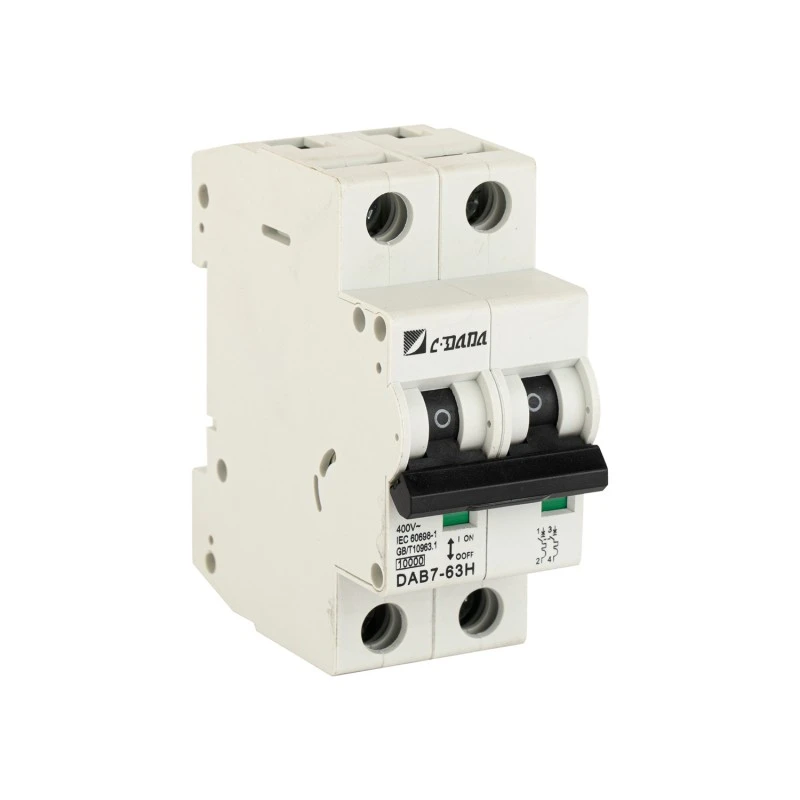

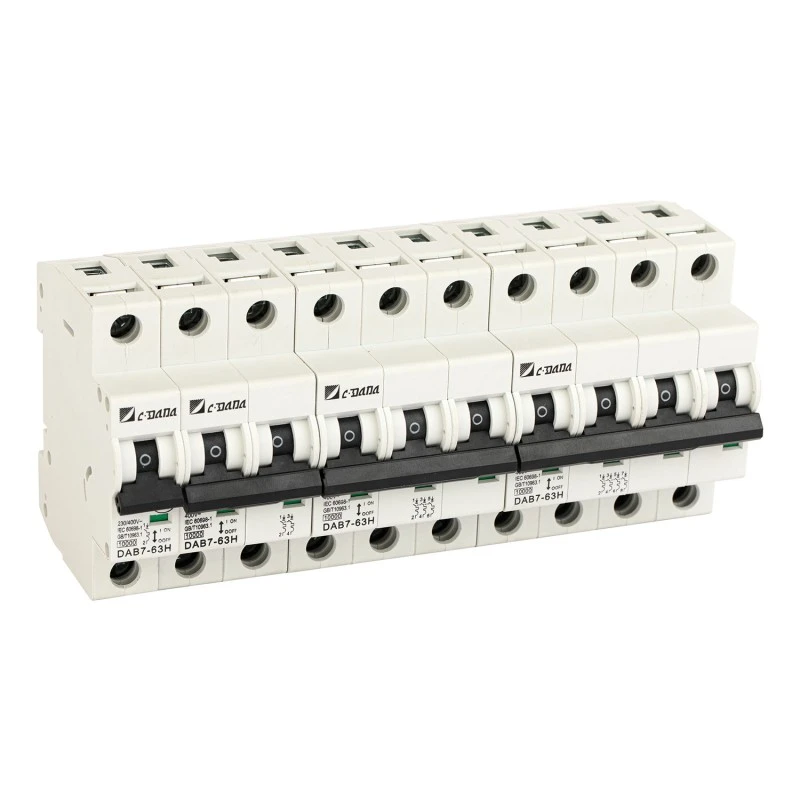

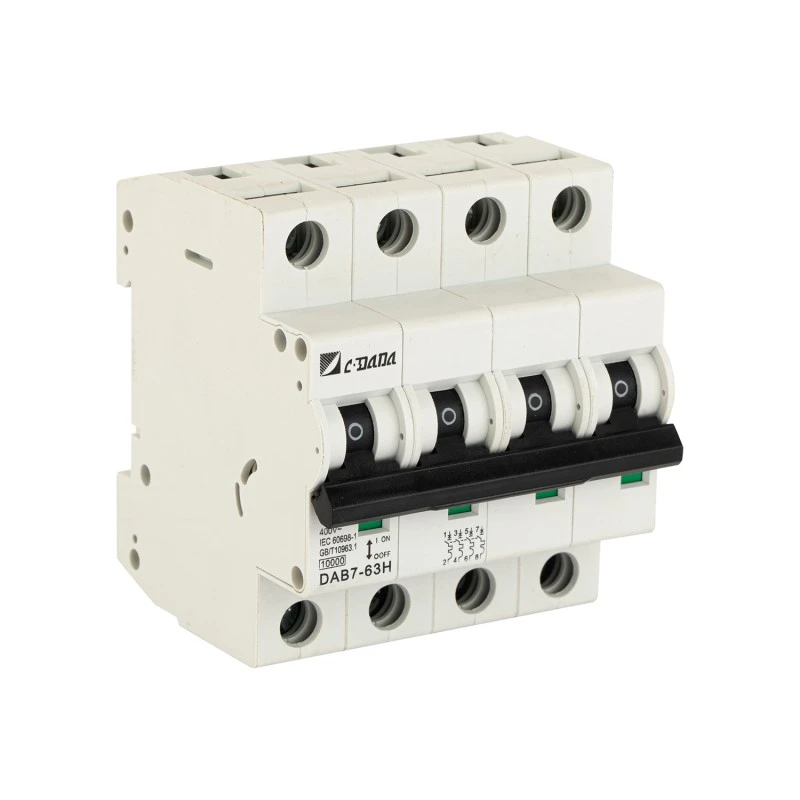

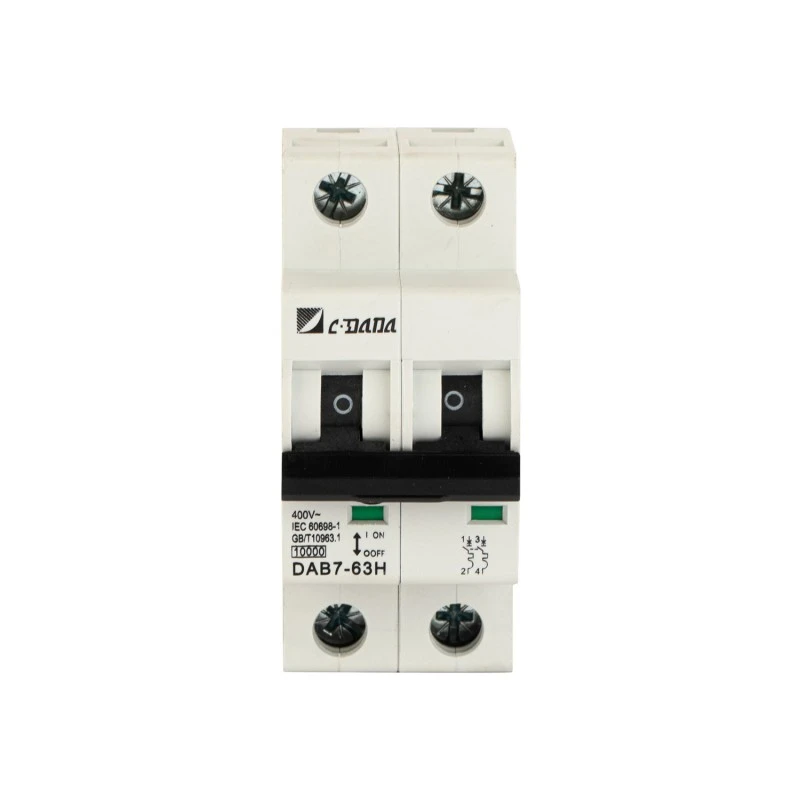

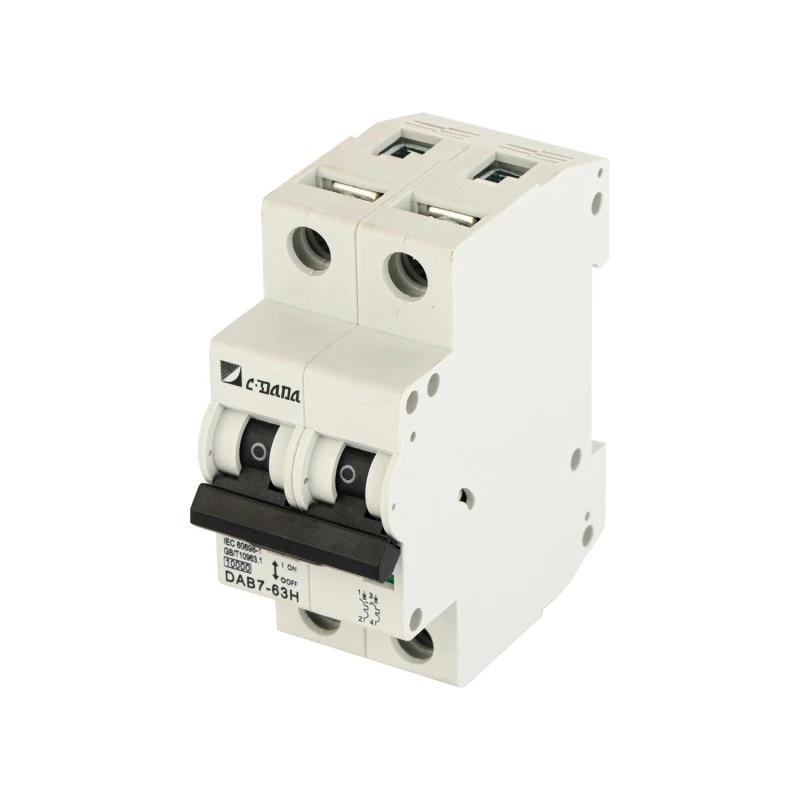

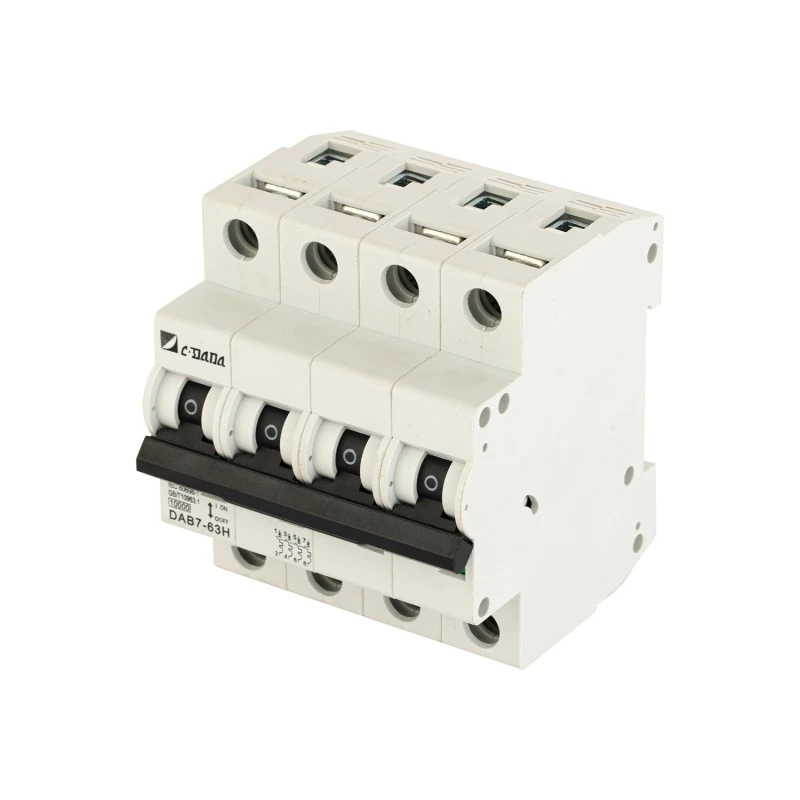

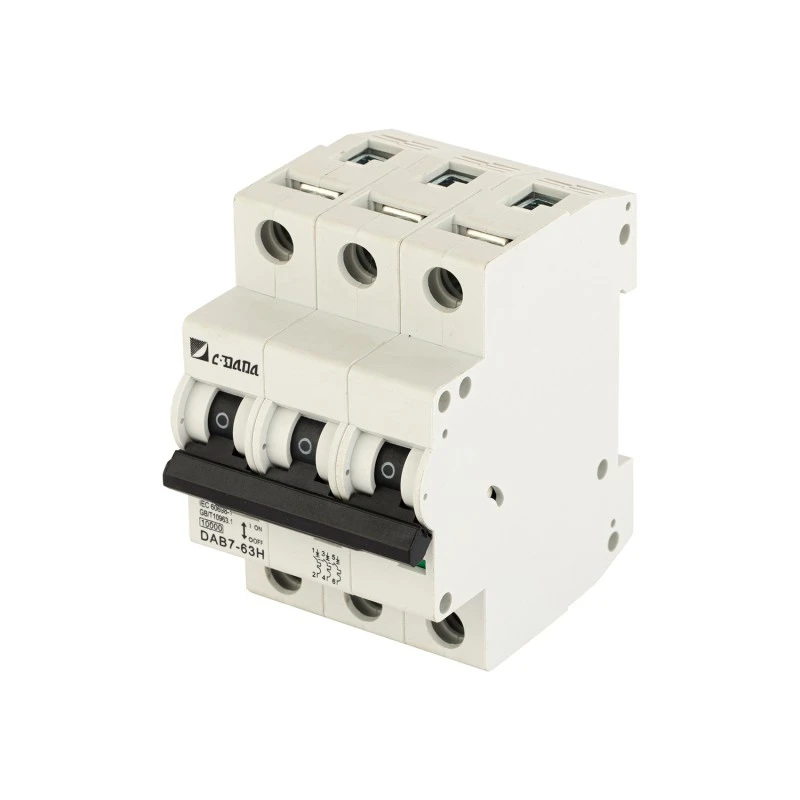

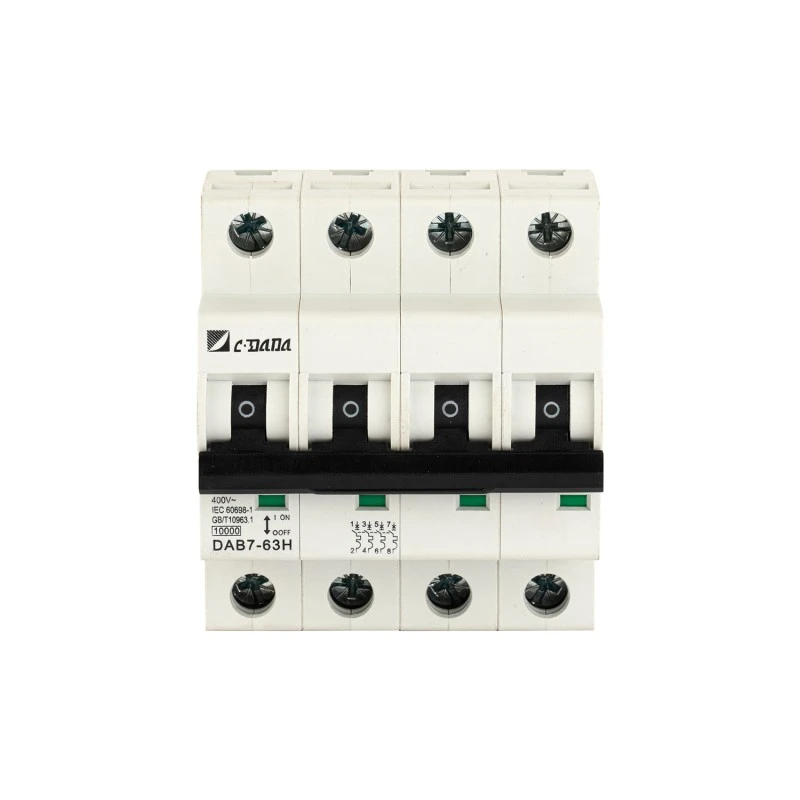

डंडे: 1पी, 2पी, 3पी

रेटेड करंट (इंच): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

ऑपरेटिंग तापमान: -40°C से +50°C

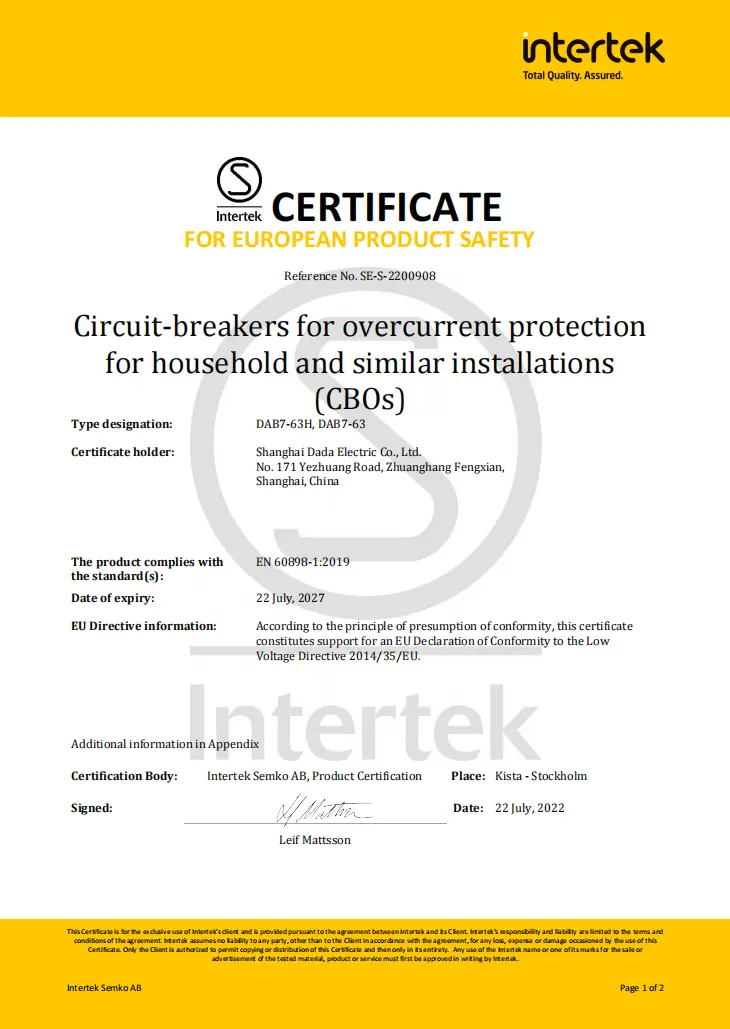

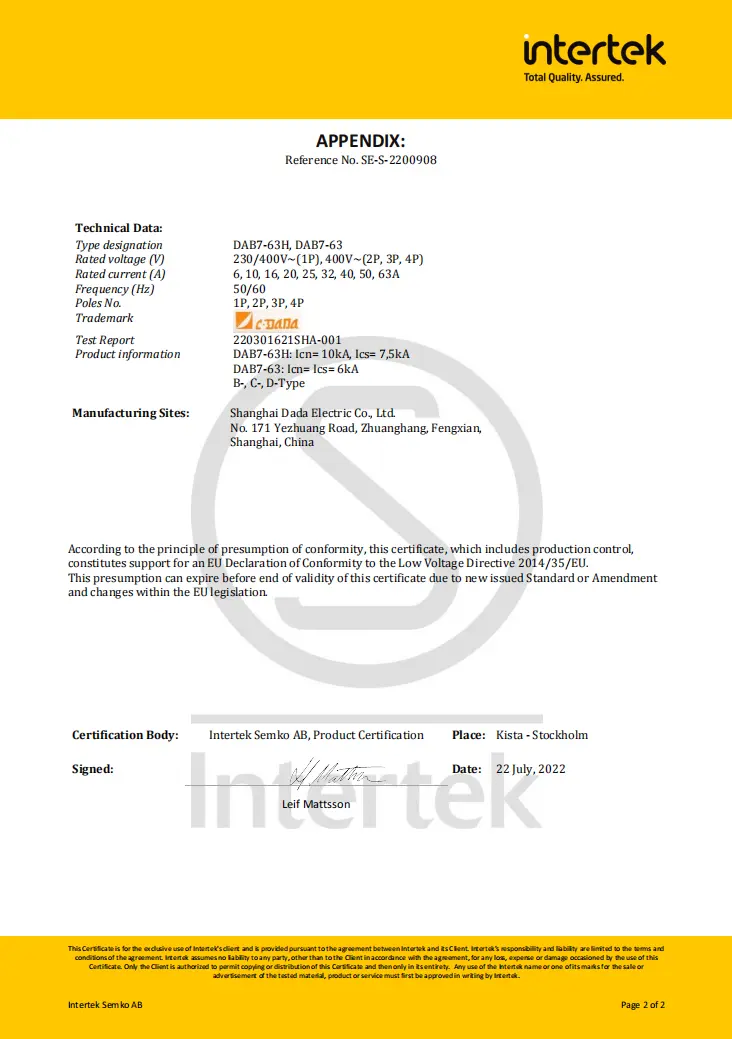

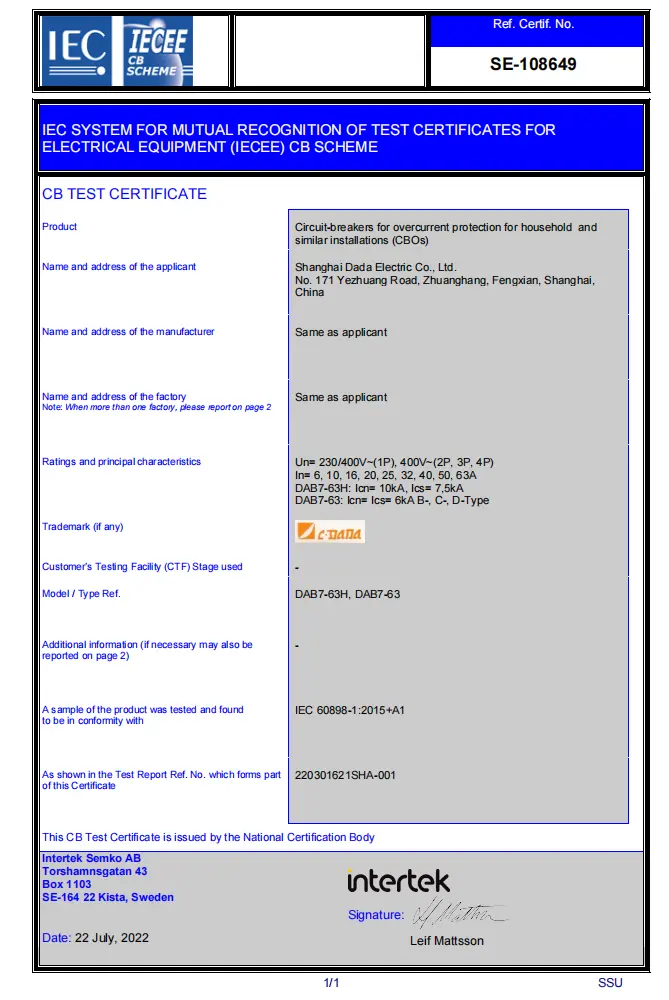

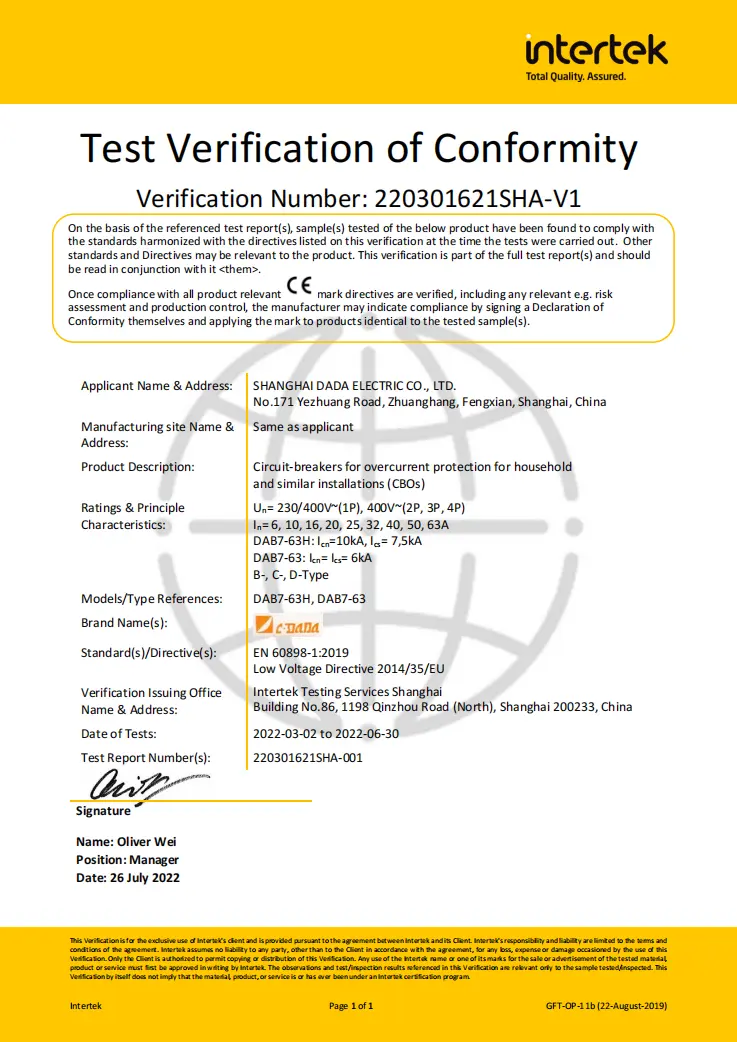

प्रमाणपत्र: सीई, सीबी, एएसटीए, सेम्को

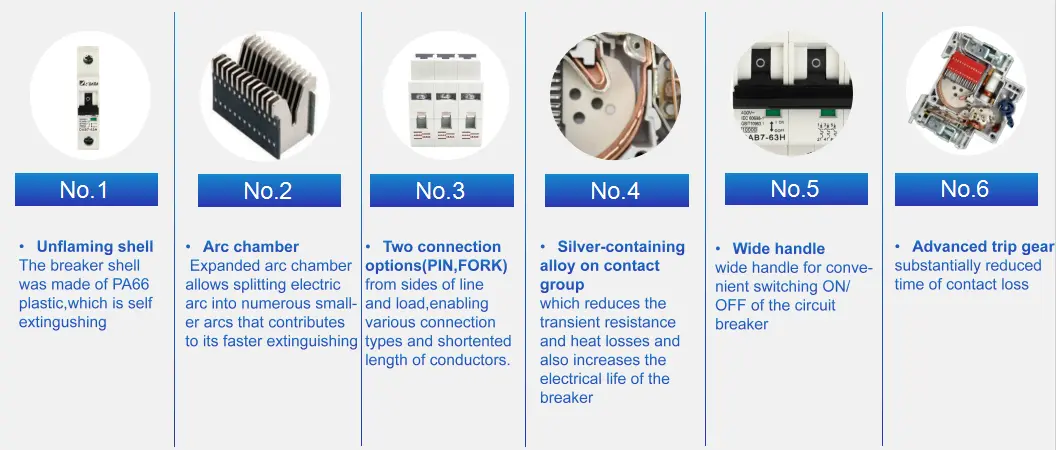

मुख्य डिज़ाइन विशेषताएं:

13-प्लेट आर्क चैम्बर → अल्ट्रा-फास्ट आर्क विभाजन और विलुप्ति

सिल्वर-मिश्र धातु संपर्क → कम प्रतिरोध, लंबा जीवन

दोहरी टर्मिनल विकल्प: पिन या कांटा (लाइन और लोड साइड)

विजुअल ऑन/ऑफ/ट्रिप इंडिकेटर विंडो

आसान संचालन के लिए वाइड एर्गोनोमिक हैंडल

ज्वालारोधी, पीलापनरोधी आवास (UL94 V-0 समतुल्य)

+/- क्रॉस-फ़ंक्शनल हेड के साथ सुपर टॉर्क स्क्रू (3 एनएम तक परीक्षण किया गया)।

दोहरी लॉकिंग स्थिति के साथ डीआईएन रेल लैच → सुरक्षित माउंटिंग

तकनीकी डाटा शीट

CDADA AC MCB 10kA क्यों चुनें?

★ लघु रूप में औद्योगिक-ग्रेड प्रदर्शन

जबकि मानक एमसीबी 6kA की पेशकश करते हैं, DAB7-63H की 10kA रेटिंग इसे मुख्य आपूर्ति के करीब के स्थानों के लिए उपयुक्त बनाती है - जैसे बेसमेंट वितरण कक्ष, वाणिज्यिक फर्श, या हल्के औद्योगिक कार्यशालाएं - जहां संभावित दोष धाराएं अधिक होती हैं।

★ बढ़ी हुई सुरक्षा और स्थायित्व

● अज्वलनशील खोल ज्वलन और मलिनकिरण का प्रतिरोध करता है

● डबल शमन ग्रिड गर्म गैस निष्कासन को रोकता है

● ट्रिप-फ्री मैकेनिज्म हैंडल को चालू रखने पर भी डिस्कनेक्शन सुनिश्चित करता है

★ कम जीवनकाल लागत

सिल्वर-मिश्र धातु संपर्क और अनुकूलित टर्मिनल थर्मल नुकसान और संपर्क वेल्डिंग को कम करते हैं, सेवा जीवन को बढ़ाते हैं - विशेष रूप से उच्च-चक्र अनुप्रयोगों में।

★ वैश्विक स्वीकार्यता

एएसटीए (यूके), सेमको (नॉर्डिक), सीई (ईयू), और सीबी (वैश्विक) के साथ, सीडीएडीए एमसीबी 70 से अधिक देशों में स्वीकार किए जाते हैं - निर्यात-उन्मुख पैनल बिल्डरों के लिए आदर्श।

★ इंस्टॉलर-अनुकूल डिज़ाइन

★ चौड़ा हैंडल = आसान संचालन

★ क्रॉस-फ़ंक्शनल स्क्रू = कोई गिरा हुआ फास्टनर नहीं

★ स्पष्ट स्थिति विंडो = त्वरित दृश्य निदान

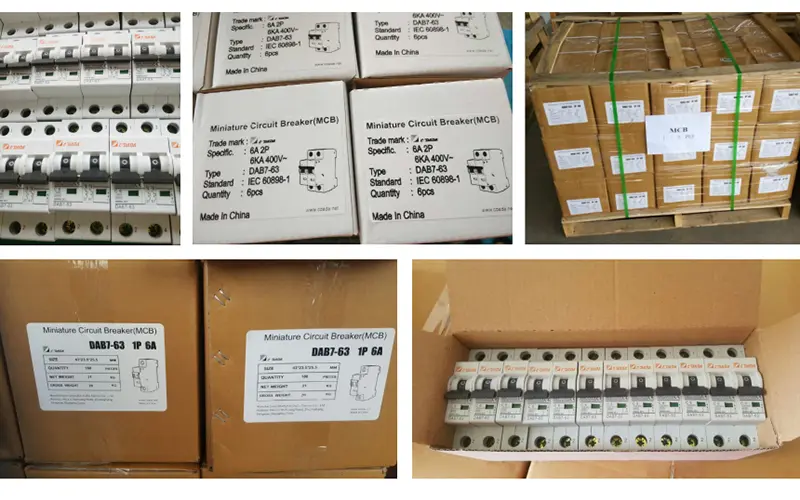

★ उच्च शक्ति वाले कार्टन, फूस की सुरक्षा, लंबी दूरी के निर्यात परिवहन के लिए अच्छा है

★ अच्छे ऑर्डर के लिए त्वरित डिलीवरी का समय।

आदर्श अनुप्रयोग

वाणिज्यिक भवन: फर्श वितरण पैनल, सर्वर रूम, खुदरा दुकानें

प्रकाश उद्योग: मशीन नियंत्रण सर्किट, छोटे मोटर फीडर, वर्कशॉप सॉकेट

सार्वजनिक अवसंरचना: स्कूल, अस्पताल, सरकारी कार्यालय

उच्च घनत्व आवासीय: केंद्रीकृत मीटरिंग के साथ अपार्टमेंट ब्लॉक

निर्यात पैनल: अंतरराष्ट्रीय प्रमाणन की आवश्यकता वाली परियोजनाओं के लिए

अक्सर पूछे जाने वाले प्रश्नों

Q1: 6kA और 10kA एमसीबी के बीच क्या अंतर है?

A1: 10kA MCB उच्च फॉल्ट धाराओं को सुरक्षित रूप से बाधित कर सकते हैं - जिससे वे ट्रांसफार्मर या मुख्य इनकमर के करीब इंस्टॉलेशन के लिए उपयुक्त हो जाते हैं, जहां शॉर्ट-सर्किट का स्तर 6kA से अधिक हो जाता है। वाणिज्यिक/औद्योगिक उप-पैनलों में 10kA का उपयोग करें; आमतौर पर घरों में अंतिम सर्किट के लिए 6kA पर्याप्त है।

Q2: क्या 10KA AC मिनिएचर सर्किट ब्रेकर तीन-चरण प्रणालियों के लिए 3P में उपलब्ध है?

ए2: हाँ! DAB7-63H 1P, 2P और 3P में उपलब्ध है - तीन-चरण प्रकाश व्यवस्था, HVAC, या मशीनरी सर्किट के लिए बिल्कुल उपयुक्त।

Q3: प्रदर्शन के लिए "संपर्कों पर चांदी युक्त मिश्र धातु" का क्या मतलब है?

A3: यह संपर्क प्रतिरोध को कम करता है, स्विचिंग के दौरान उत्पन्न होने वाले घर्षण को कम करता है, और विद्युत जीवन को बढ़ाता है - विशेष रूप से लगातार संचालन या आगमनात्मक भार वाले सर्किट में महत्वपूर्ण है।

Q4: क्या मैं इस एमसीबी के साथ फोर्क-टाइप कनेक्टर का उपयोग कर सकता हूं?

उ4: बिल्कुल! यह लाइन और लोड साइड पर पिन और फोर्क दोनों टर्मिनलों का समर्थन करता है - लचीली, कम-प्रोफ़ाइल वायरिंग और कम केबल रन को सक्षम करता है।

Q5: अन्य 10kA MCB ब्रांडों की तुलना में CDADA को क्यों चुनें?

A5: CDADA सबसे अलग है क्योंकि:

● पूर्ण प्रमाणन के साथ सही 10kA रेटिंग (सिर्फ दावा नहीं किया गया)

● बेहतर व्यवधान के लिए उन्नत आर्क चैम्बर (13 प्लेटें)।

● इस वर्ग में दोहरे टर्मिनल विकल्प बहुत कम पाए जाते हैं

● -40°C से +50°C ऑपरेशन—कई प्रतिस्पर्धियों की तुलना में व्यापक

● OEM-तैयार: सुसंगत गुणवत्ता, अंग्रेजी समर्थन, थोक मूल्य निर्धारण
