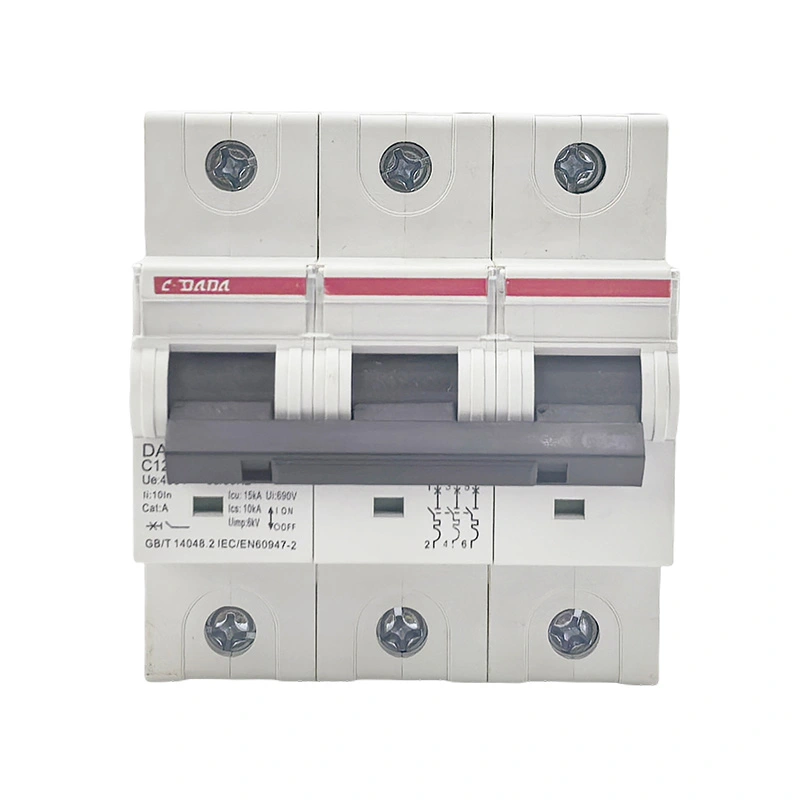

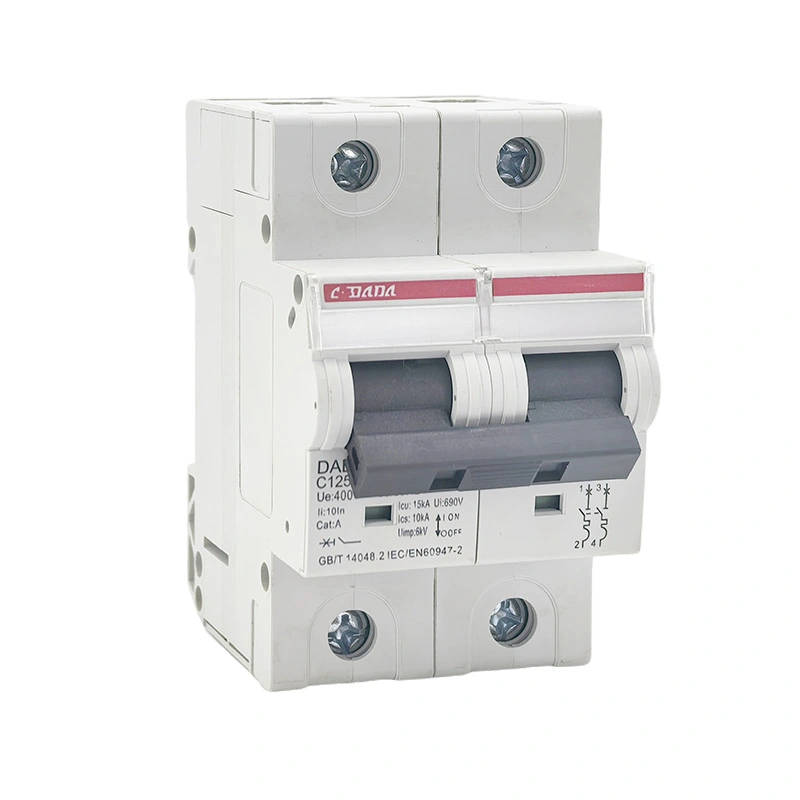

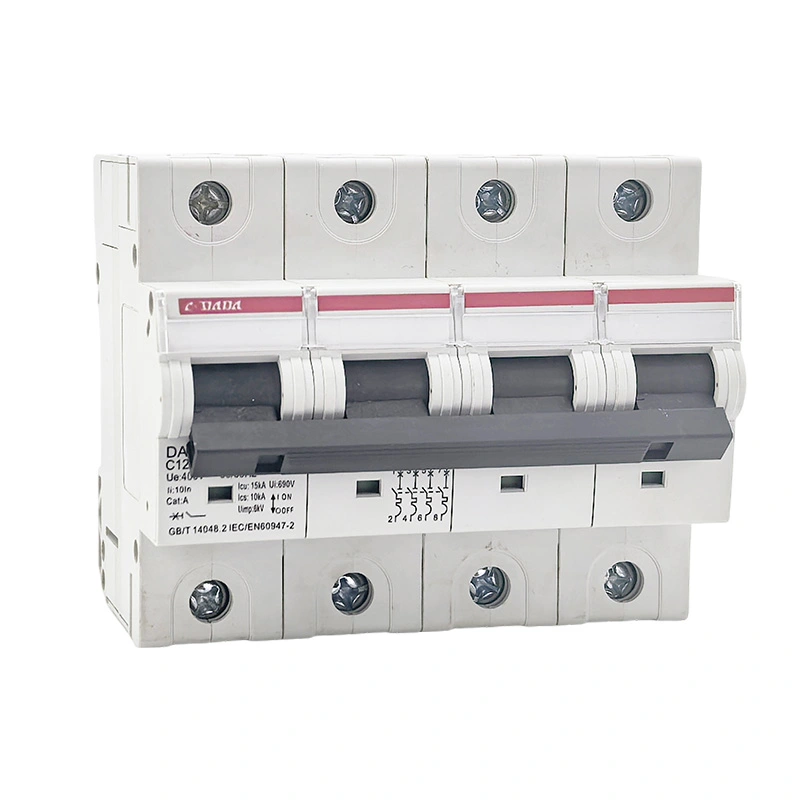

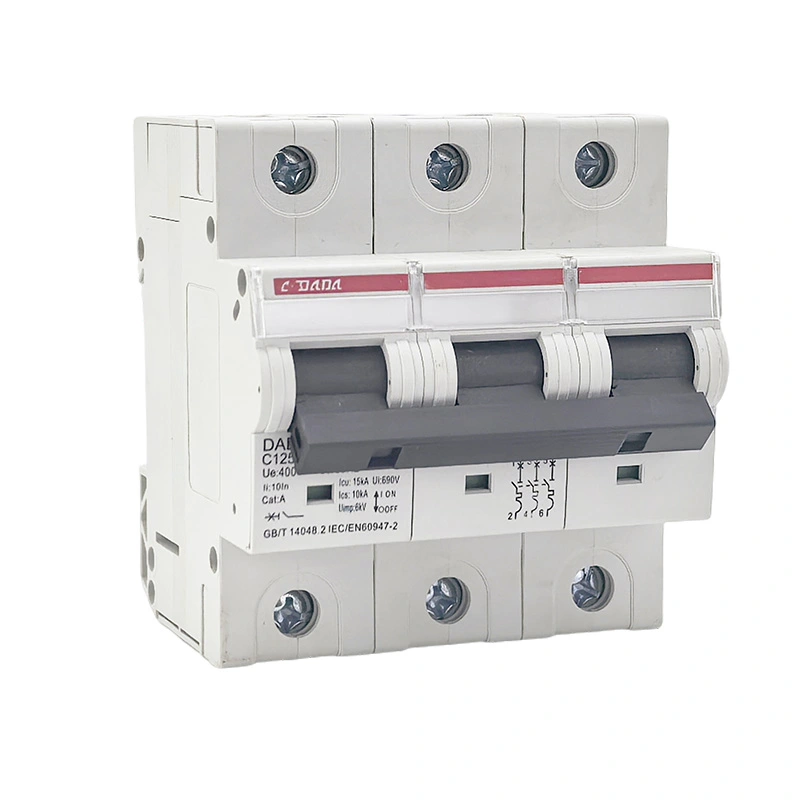

125 15केए लघु सर्किट ब्रेकर

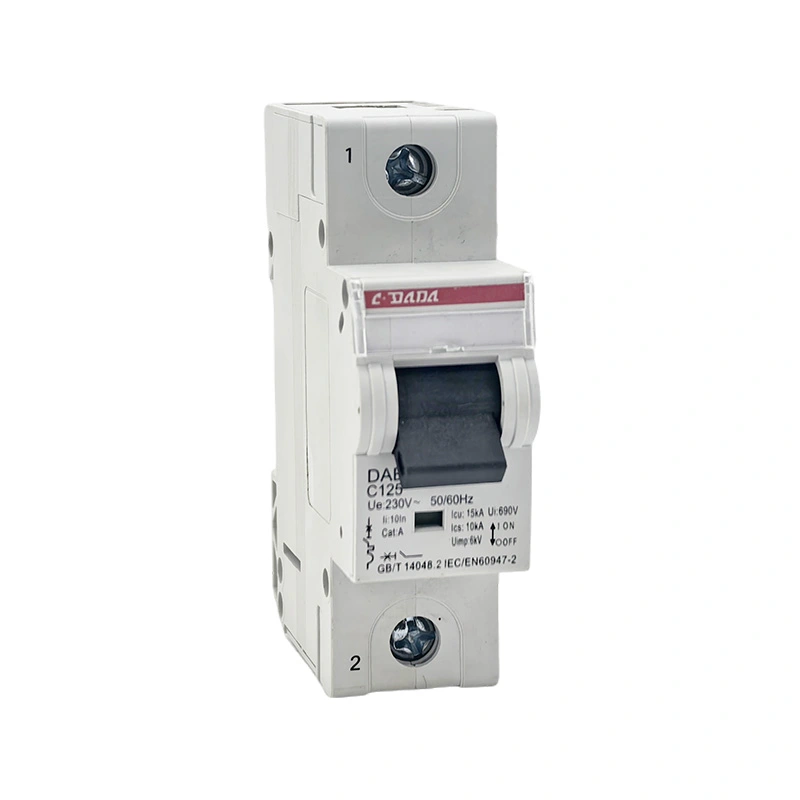

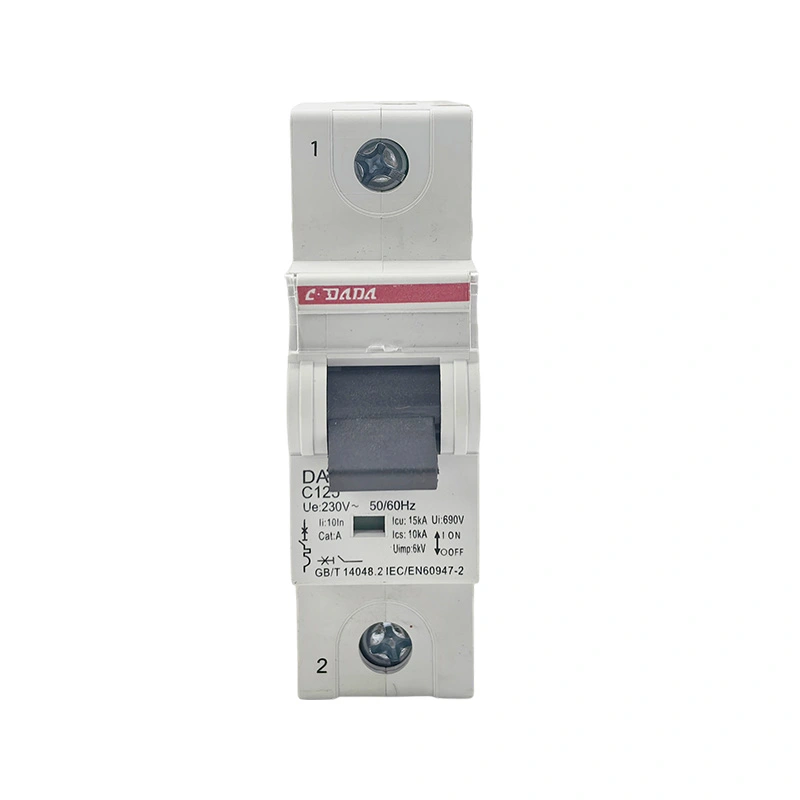

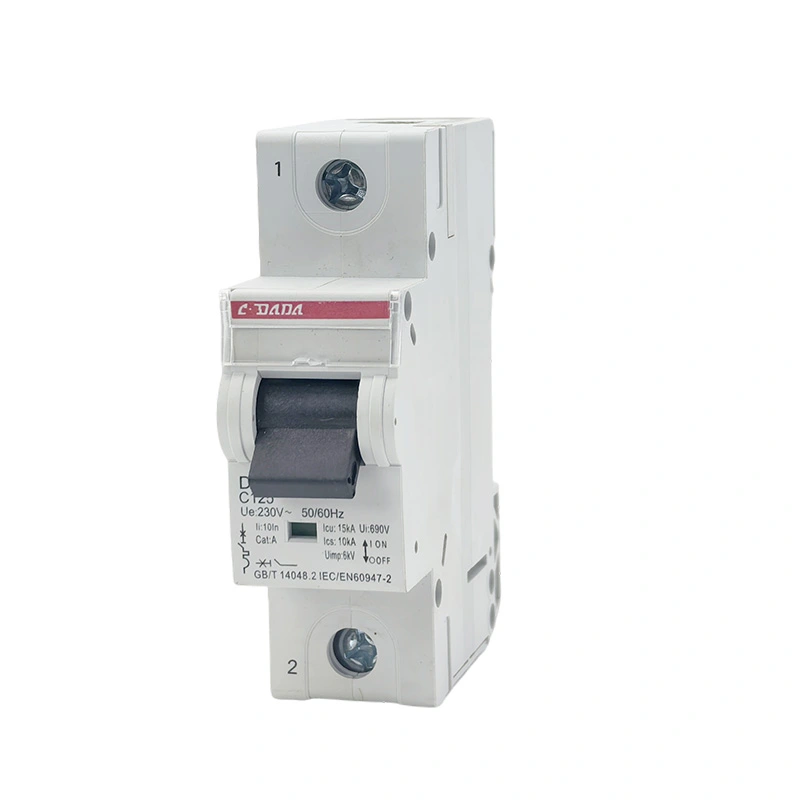

CDADA DAB7-125 125 15KA मिनिएचर सर्किट ब्रेकर एक हेवी-ड्यूटी हाई-ब्रेकिंग मिनिएचर सर्किट ब्रेकर है जिसे स्वतंत्र रूप से शंघाई DADA इलेक्ट्रिक द्वारा विकसित किया गया है। 10kA/15kA अल्ट्रा-हाई ब्रेकिंग क्षमता, 125A बड़े रेटेड करंट और 27 मिमी (1.5M) कॉम्पैक्ट चौड़ाई के साथ, यह भारी-करंट सुरक्षा के लिए पारंपरिक मोल्डेड केस सर्किट ब्रेकर की जगह ले सकता है।

डुअल आर्क चैम्बर, सिल्वर संपर्क और PA66 ज्वाला-मंदक सामग्री को अपनाते हुए, यह औद्योगिक, वाणिज्यिक और आवासीय उच्च-शक्ति सर्किट के लिए सुरक्षित और स्थिर अधिभार, शॉर्ट-सर्किट और अलगाव सुरक्षा प्रदान करता है।

उत्पाद कार्य

★ अधिभार संरक्षण

★ शॉर्ट-सर्किट सुरक्षा

★ सुरक्षित सर्किट अलगाव

★ मैनुअल ऑन/ऑफ नियंत्रण

★ स्थिर बड़े-वर्तमान संचरण

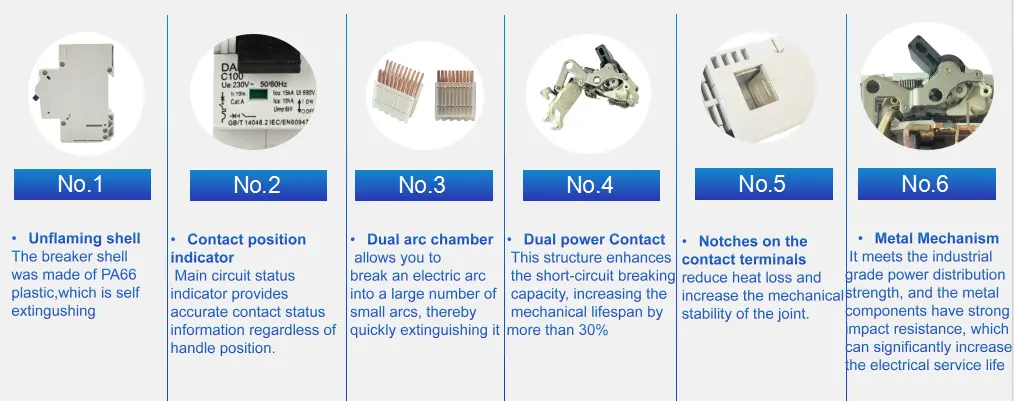

मुख्य उत्पाद लाभ

★ 15kA अल्ट्रा-हाई ब्रेकिंग क्षमता, हेवी-ड्यूटी उपयोग के लिए MCCB की जगह लेती है

★ दोहरी चाप कक्ष, चाप बुझाने की गति में 30% की वृद्धि

★ सिल्वर स्प्रिंग संपर्क, कम गर्मी हानि, लंबी सेवा जीवन

★ PA66 ज्वाला-मंदक खोल, स्व-बुझाने वाला, उच्च तापमान प्रतिरोध

★ दोहरी शक्ति संपर्क संरचना, मजबूत शॉर्ट-सर्किट प्रतिरोध

★ नोकदार टर्मिनल, उच्च यांत्रिक स्थिरता और वायरिंग दृढ़ता

★ औद्योगिक-ग्रेड धातु तंत्र, मजबूत प्रभाव प्रतिरोध

★ 27 मिमी संकीर्ण चौड़ाई, वितरण कैबिनेट स्थान बचाता है

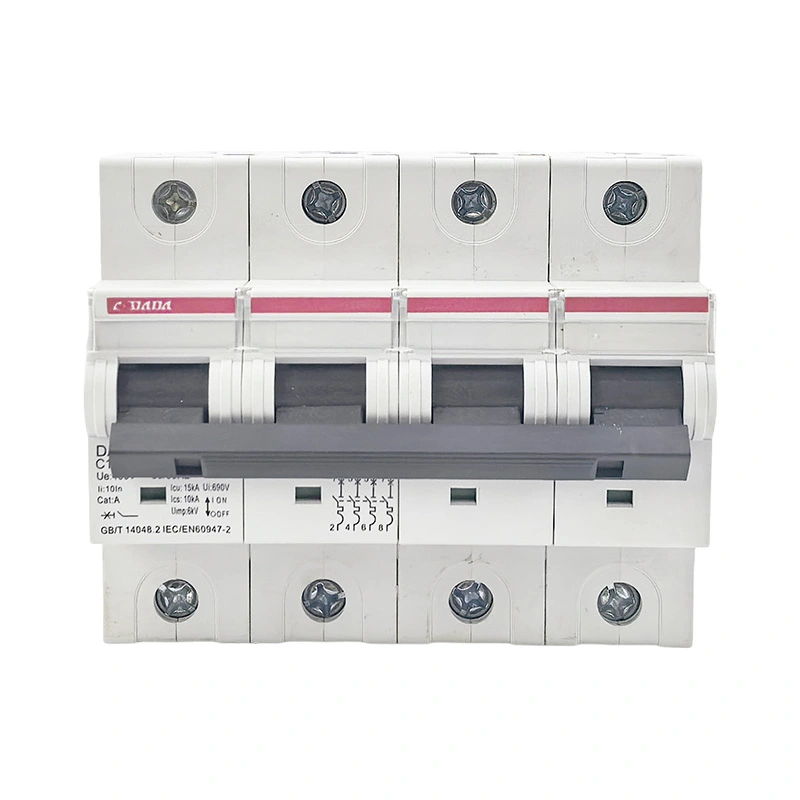

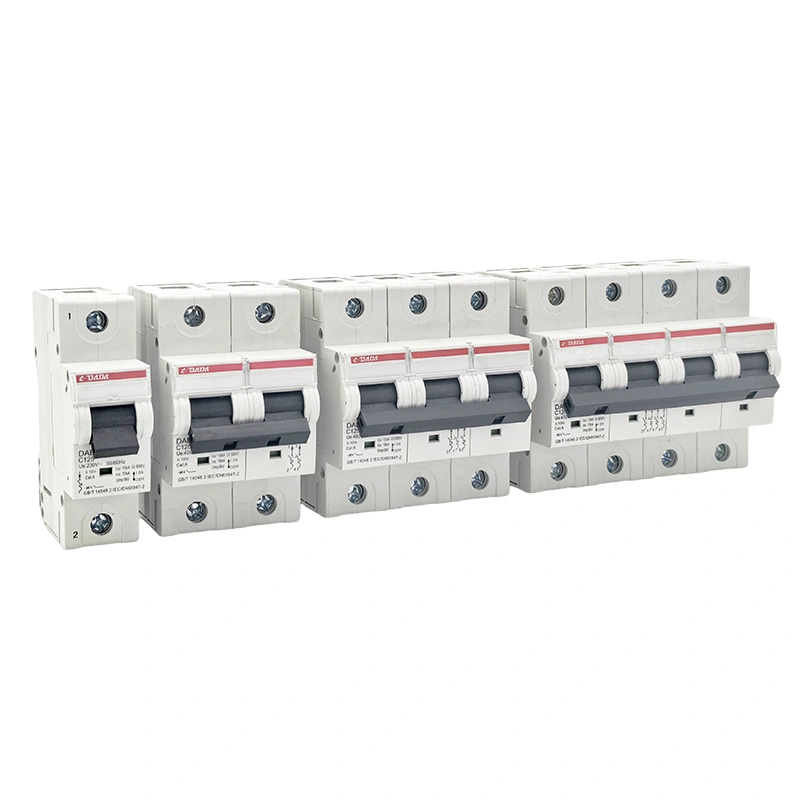

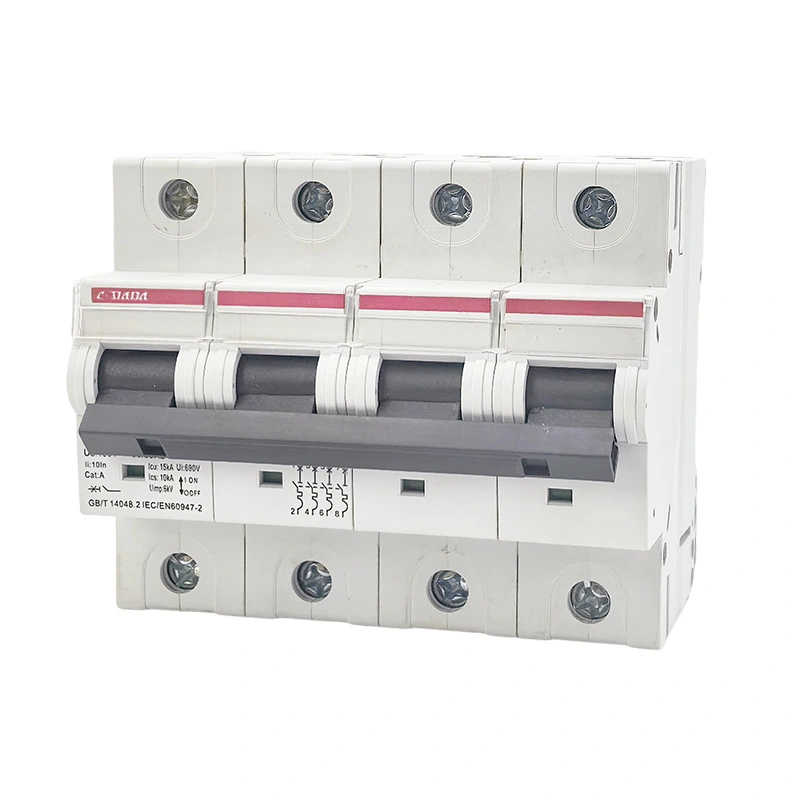

★ 1P/2P/3P/4P पूर्ण पोल, 125A तक विस्तृत करंट रेंज

★ तांबे और एल्यूमीनियम तार कनेक्शन का समर्थन करता है

अनुप्रयोग एवं उपयोग परिदृश्य

★ CDADA 125 15KA मिनिएचर सर्किट ब्रेकर का व्यापक रूप से उपयोग किया जाता है:

★ औद्योगिक कारखाने, कार्यशालाएँ और बड़े उपकरण बिजली आपूर्ति

★ वाणिज्यिक भवन, शॉपिंग मॉल, होटल और कार्यालय भवन

★ आवासीय विला, ऊंची इमारतें, और मुख्य आने वाले सर्किट

★ बिजली वितरण कैबिनेट, बॉक्स-प्रकार सबस्टेशन और अंतिम वितरण प्रणाली

★ बड़े-शक्ति वाले पंप, पंखे, कंप्रेसर और मोटर सर्किट

★ बुनियादी ढांचा, निर्माण और नवीकरण परियोजनाएं

तकनीकी पैरामीटर तालिका

रूपरेखा आयाम

★ चौड़ाई: 27 मिमी (1P), 54 मिमी (2P), 81 मिमी (3P), 108 मिमी (4P)

★ ऊंचाई: 90 मिमी

★ लंबाई: 75.5 मिमी

★ माउंटिंग: मानक 35 मिमी डीआईएन रेल

★ पारंपरिक कम वोल्टेज वितरण बक्से के लिए उपयुक्त

मानक परीक्षण आइटम

★ 1.13 नॉन-ट्रिपिंग टेस्ट में (≥1h)

★ 1.45इन ट्रिपिंग टेस्ट (<1 घंटा)

★ 2.55इन ओवरलोड एक्शन टेस्ट

★ चुंबकीय तात्कालिक ट्रिपिंग परीक्षण

★ तापमान वृद्धि परीक्षण

★ ढांकता हुआ वोल्टेज परीक्षण का सामना

★ 10kA/15kA शॉर्ट-सर्किट ब्रेकिंग टेस्ट

★ यांत्रिक एवं विद्युत जीवन परीक्षण

★ उच्च एवं निम्न तापमान संचालन परीक्षण

गुणवत्ता नियंत्रण

परीक्षण प्रक्रिया

★ 1. कच्चे माल की आवक का निरीक्षण

★ 2. स्वचालित मुद्रांकन एवं इंजेक्शन मोल्डिंग

★ 3. परिशुद्ध संयोजन और अर्ध-तैयार परीक्षण

★ 4. 100% पूर्ण ट्रिपिंग अंशांकन

★ 5. वोल्टेज और इन्सुलेशन परीक्षण का सामना करें

★ 6. शॉर्ट-सर्किट ब्रेकिंग क्षमता सत्यापन

★ 7. रूप एवं आयाम निरीक्षण

★ 8. तैयार उत्पाद की उम्र बढ़ना और अंतिम परीक्षण

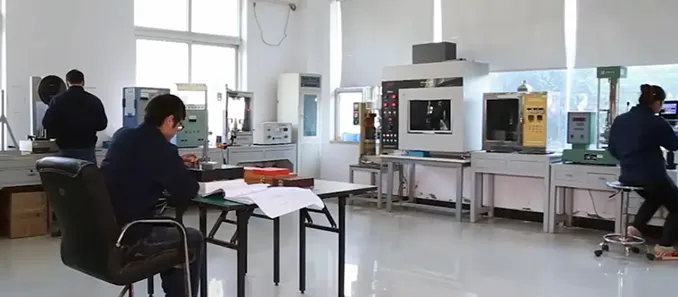

परीक्षण उपकरण

★ स्वचालित ट्रिपिंग अंशांकन प्रणाली

★ शॉर्ट-सर्किट परीक्षण मंच

★ तापमान वृद्धि परीक्षण कक्ष

★ वोल्टेज परीक्षक का सामना करें

★ जीवन-चक्र परीक्षण मशीन

★ उच्च एवं निम्न तापमान पर्यावरण कक्ष

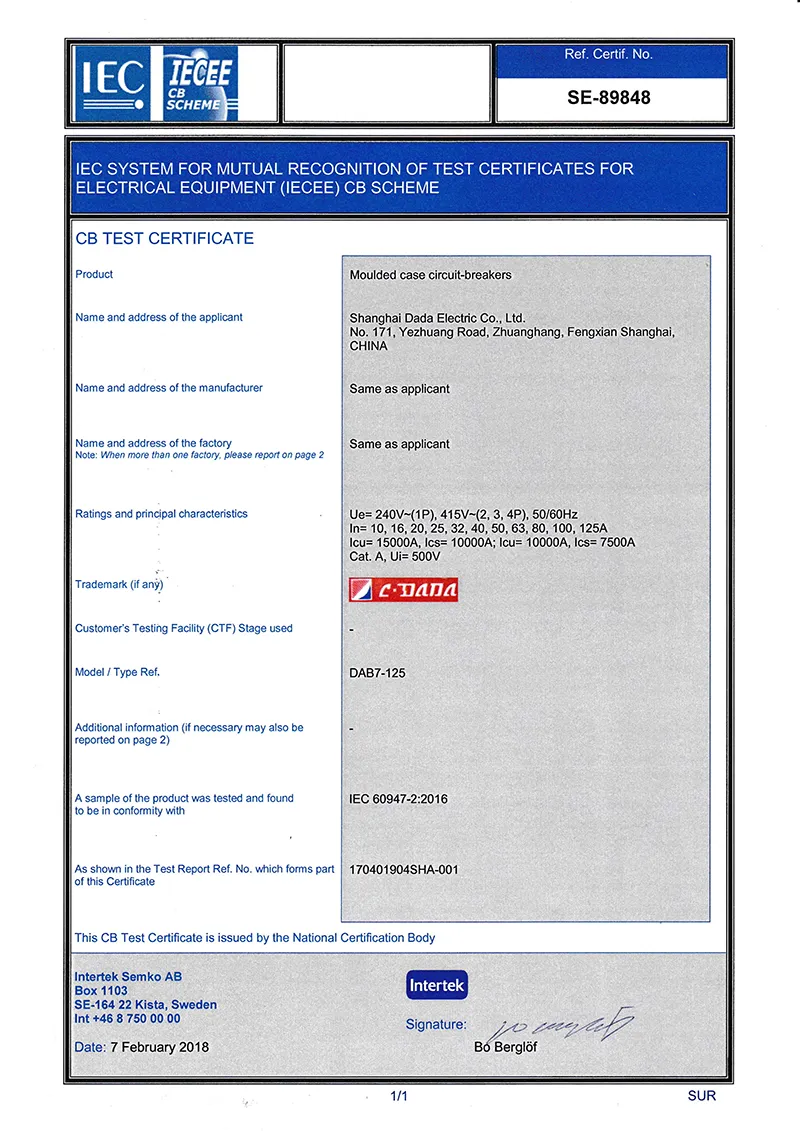

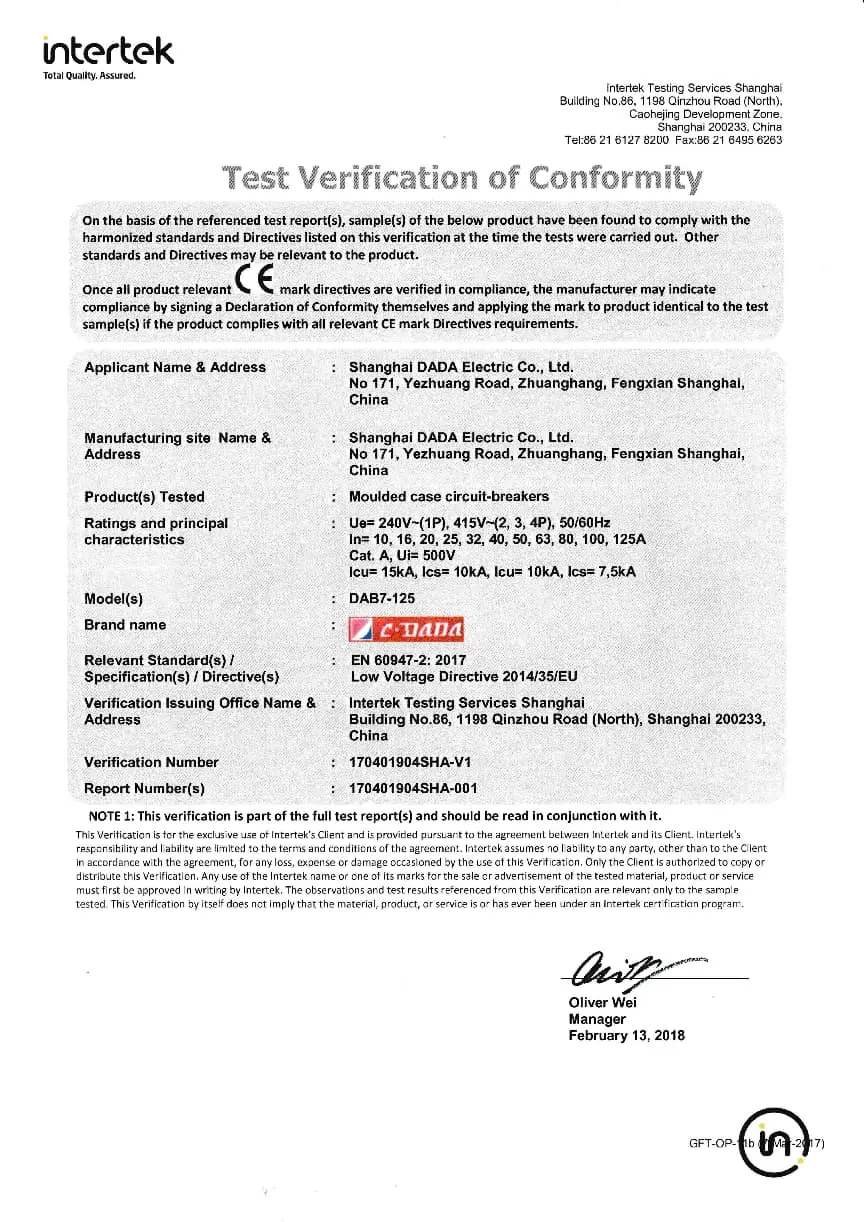

प्रमाणपत्र

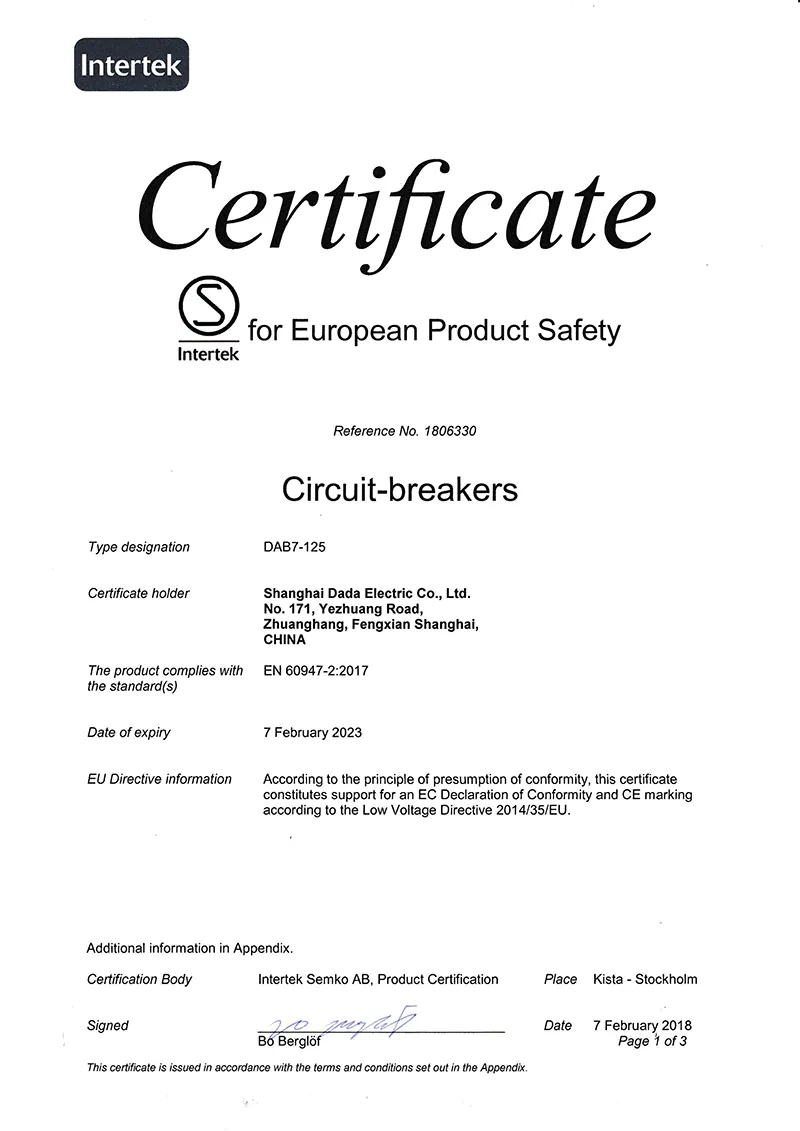

सीई, सीबी, आईईसी60898-1, आईएसओ9001, सीसीसी, आरओएचएस

पैकेजिंग एवं शिपिंग

★ मानक निर्यात कार्टन + शॉकप्रूफ इनर लाइनिंग

★ प्रत्येक उत्पाद के लिए समूह पैकेजिंग

★ स्पष्ट लेबल: मॉडल, करंट, पोल, मात्रा, प्रमाणीकरण

★ समुद्र, वायु, भूमि परिवहन के लिए उपयुक्त

★ OEM पैकेजिंग और कस्टम लोगो का समर्थन करें

ग्राहक अनुप्रयोग और सफलता के मामले

★ यूरोप, दक्षिण पूर्व एशिया, मध्य पूर्व में औद्योगिक मुख्य सर्किट संरक्षण

★ बड़े आवासीय और वाणिज्यिक भवन आने वाली बिजली परियोजनाएं

★ वैश्विक विद्युत ब्रांडों के साथ OEM सहयोग

★ अंतरराष्ट्रीय वितरकों के लिए दीर्घकालिक थोक आपूर्ति

★अफ्रीका और दक्षिण अमेरिका में बुनियादी ढांचा परियोजनाओं के लिए बिजली वितरण

★ कारखानों और खदानों के लिए सहायक उच्च-वर्तमान उपकरण

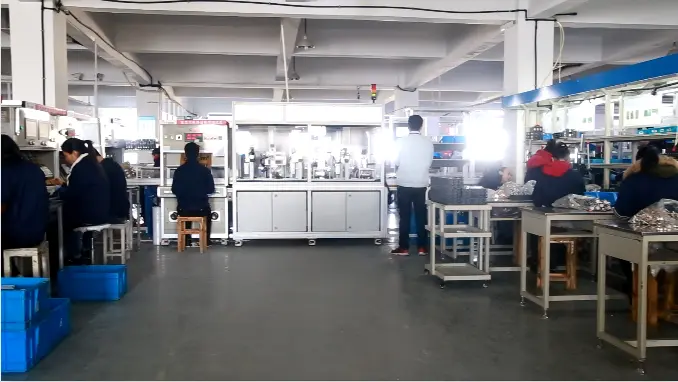

सीडीएडीए फैक्ट्री की ताकत

★ 40+ वर्ष का पेशेवर अनुसंधान एवं विकास और विनिर्माण अनुभव

★ 50,000 ㎡ आधुनिक उत्पादन आधार

★ पूर्ण-स्वचालित इंजेक्शन, स्टैम्पिंग, वेल्डिंग, असेंबली लाइनें

★ 90% मुख्य घटक घर में ही उत्पादित होते हैं

★ पेशेवर अनुसंधान एवं विकास टीम और गुणवत्ता नियंत्रण टीम

★ मासिक क्षमता 5 मिलियन से अधिक पीस

★ पूर्ण मोल्ड विकास एवं अनुकूलन क्षमता

सीडीएडीए क्यों चुनें?

★ स्थिर गुणवत्ता, शिपमेंट से पहले 100% पूर्ण निरीक्षण

★ अत्यंत उच्च लागत-प्रदर्शन, एमसीसीबी को कम लागत से प्रतिस्थापित करता है

★ तेजी से वितरण, मानक मॉडलों के लिए बड़ा स्टॉक

★ पेशेवर तकनीकी सहायता और बिक्री के बाद सेवा

★ OEM/ODM अनुकूलन स्वीकार करें

★ वैश्विक प्रमाणीकरण, विश्वव्यापी बाजारों के लिए उपयुक्त

★ 80+ देशों के ग्राहकों के साथ दीर्घकालिक सहयोग

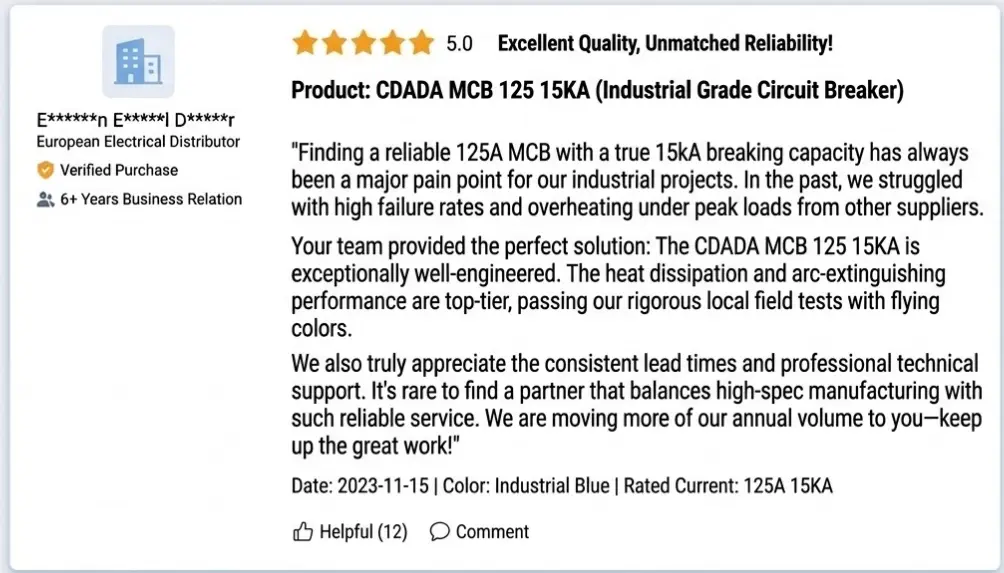

ग्राहक प्रतिक्रिया

"CDADA 125 15KA मिनिएचर सर्किट ब्रेकर स्थिर और विश्वसनीय है, जो हमारे औद्योगिक मुख्य सर्किट के लिए बिल्कुल उपयुक्त है। ब्रेकिंग क्षमता वास्तविक 15kA है, गुणवत्ता यूरोपीय ब्रांडों जितनी अच्छी है। हम 5 वर्षों से सहयोग कर रहे हैं, समय पर डिलीवरी, सेवा उत्कृष्ट है।"- वितरक
