6KA 10kA लघु सर्किट ब्रेकर

ALF-63N/H सीरीज हाई ब्रेकिंग 6KA 10kA मिनिएचर सर्किट ब्रेकर (MCB), IEC60898 मानक के अनुरूप है, MCB में विश्वसनीय प्रदर्शन, सटीक सुरक्षात्मक कार्य, कम रिलीज समय और उच्च ब्रेक क्षमता, छोटी मात्रा की विशेषता है। इसका व्यापक रूप से कॉन्टैक्टर, स्विचगियर और इलेक्ट्रिक उपकरण के अधिभार में उपयोग किया जाता है।

CDADA से संपर्क करें और हमें अपने निर्माता के रूप में चुनें, हम OEM/ODM सेवाएं प्रदान कर सकते हैं।

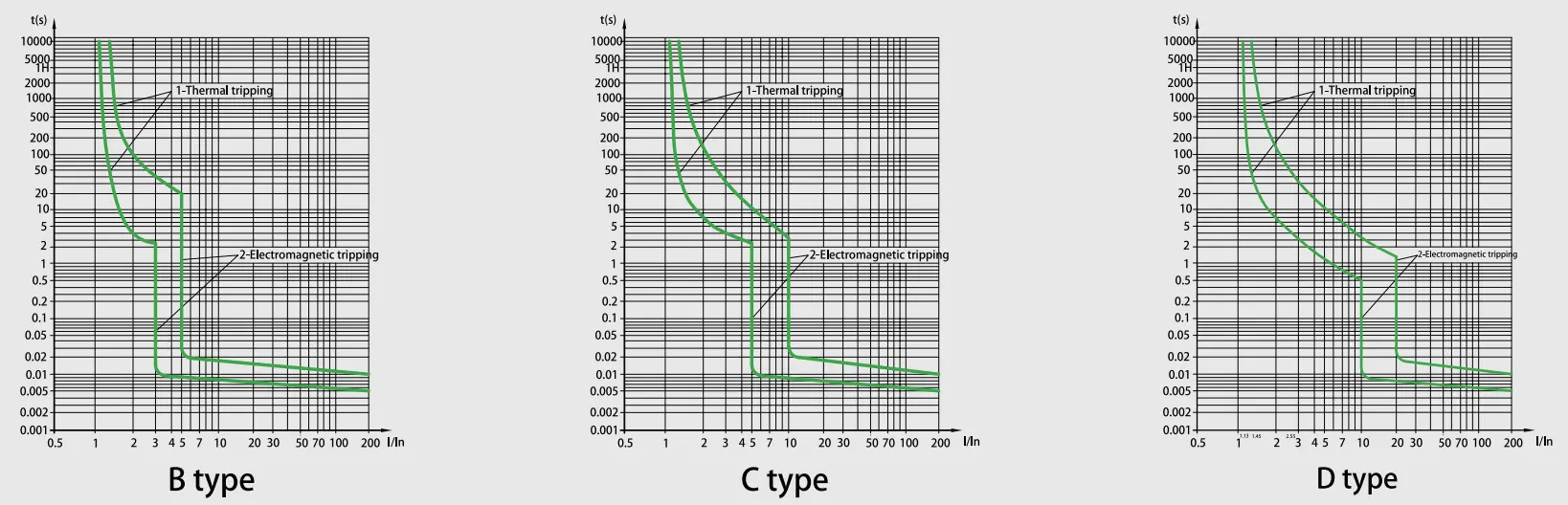

विशेषता वक्र

तकनीकी विशिष्टता

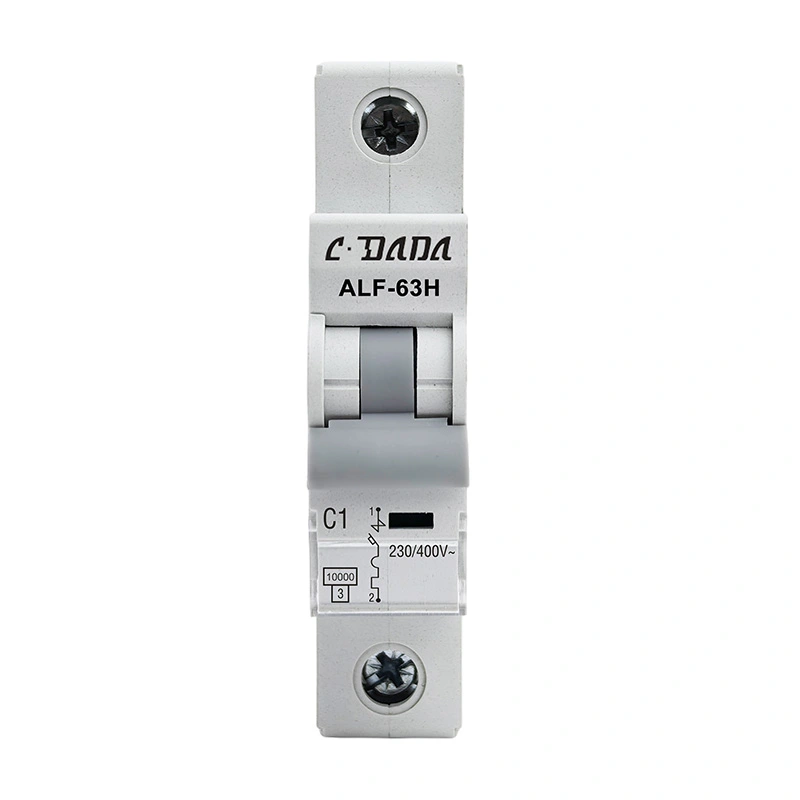

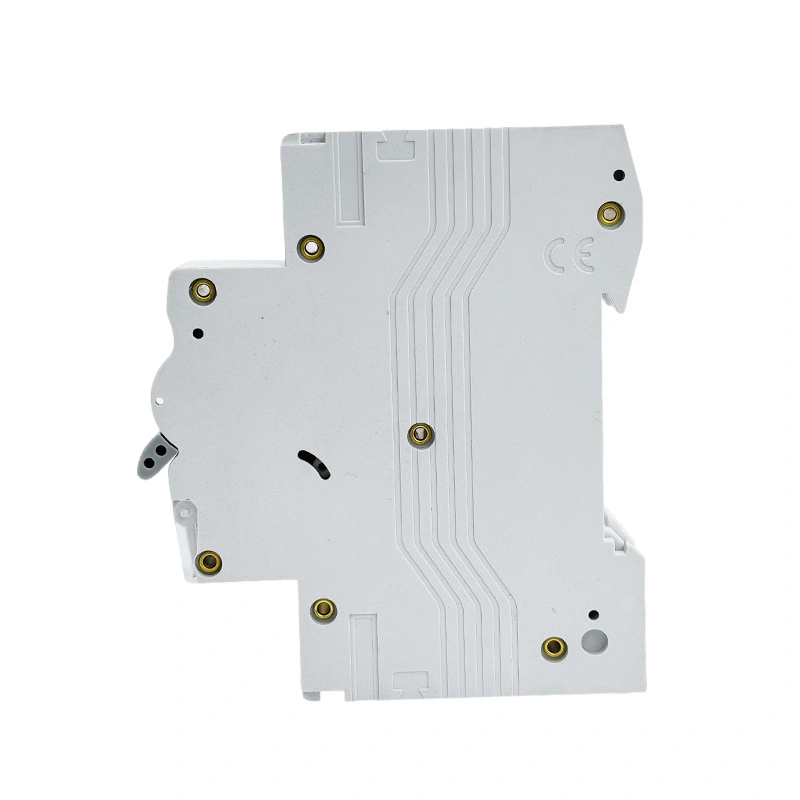

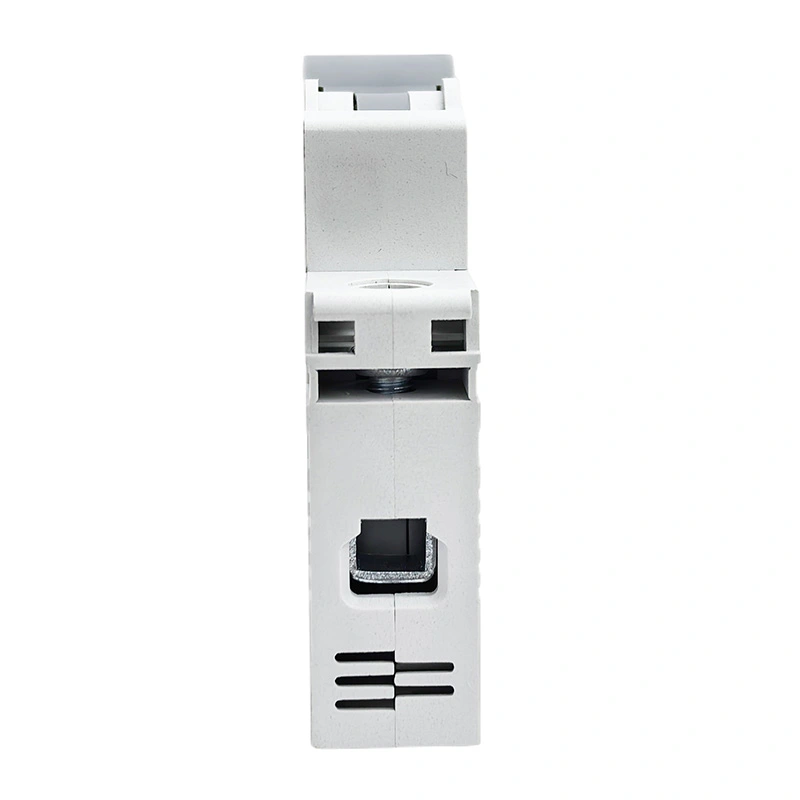

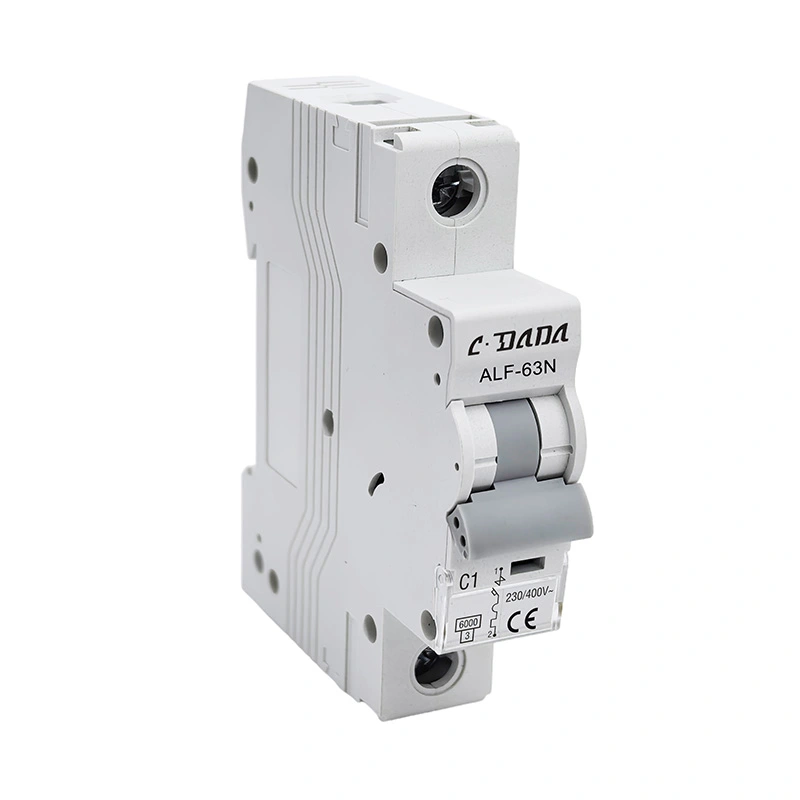

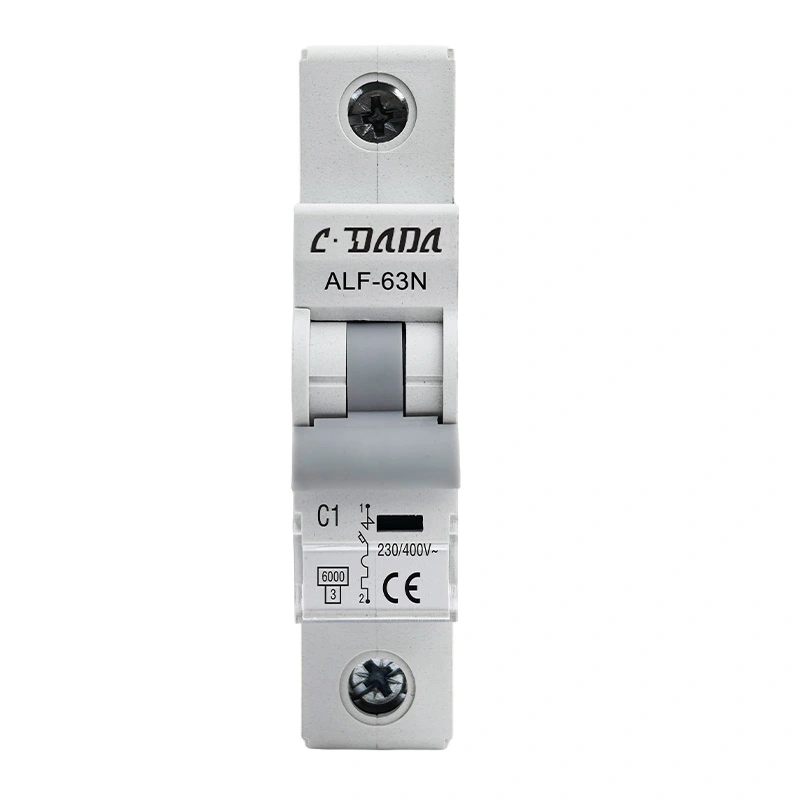

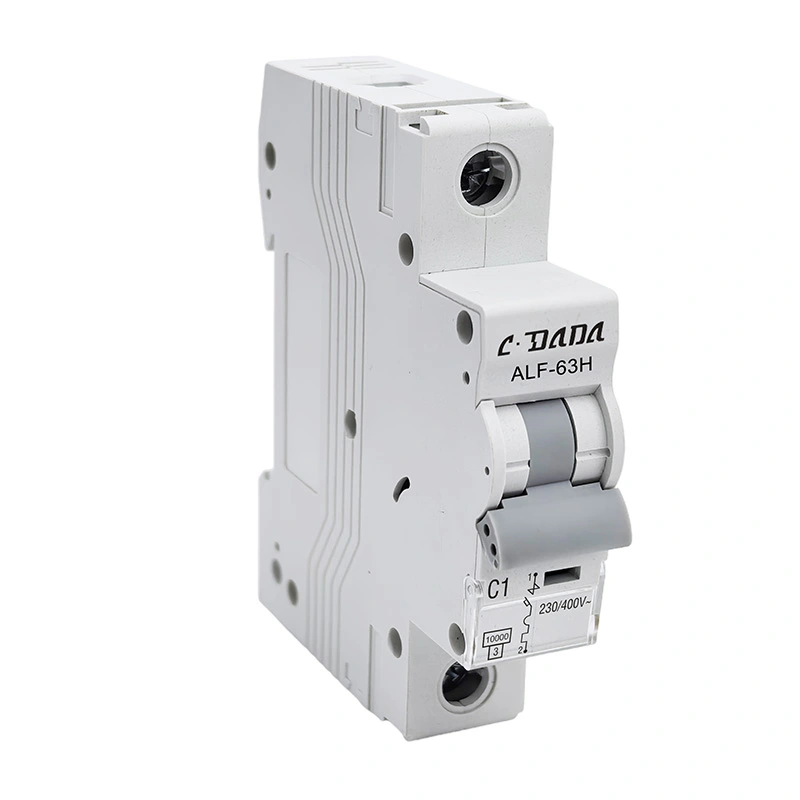

ALF-63N/H सीरीज 6KA 10kA लघु सर्किट ब्रेकर
मानक	EN/IEC60898-1
तोड़ने की क्षमता (केए)	6,10
सुरक्षा	ओवरलोड और शॉर्ट सर्किट के खिलाफ
रेटेड करंट(ए)इन	1,2,3,4,6,10,13,16,20,25,32,40,50,63
रेटेड वोल्टेज (वी)	1पीएसी 230/400,240/415
	1पी+एन,2पी,3पी,3पी+एन,4पीएसी400/415
रेटेड आवेग वोल्टेज यूआईएमपी (केवी) का सामना करता है	4
रेटेड इन्सुलेशन वोल्टेज यूआई (वी)	500
ऊर्जा सीमित कैस	3
परिवेश का तापमान(℃)	-25~+40, अधिकतम 95% आर्द्रता
थर्मल परिचालन सीमा	1.13xln एक घंटे के भीतर कोई ट्रिपिंग नहीं
	1.45xइन एक घंटे के भीतर ट्रिपिंग
चुंबकीय संचालन	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
खम्भों की संख्या	1पी,1पी+एन,2पी,3पी,3पी+एन और 4पी
यात्रा का प्रकार	थर्मल/चुंबकीय रिलीज
टर्मिनल क्षमता	16 मिमी² लचीला या 25 मिमी² 25ए रेटिंग तक कठोर
	32ए से 63ए रेटिंग तक 25मिमी²लचीला या 35मिमी²कठोर
सुरक्षा की डिग्री	आईपी20
इंस्टालेशन	35 मिमी डीआईएन रेल पर माउंटिंग
चौड़ाई	प्रति पोल 17.8 मिमी

सर्किट ब्रेकर रिलीज़ विशेषता

नहीं।	रिलीज की रेटेड वर्तमान (ए)	आरंभिक राज्य	वर्तमान का परीक्षण करें	विस्तृत समय	परिणाम प्राप्त करना होगा	टिप्पणी
1	1-63	ठंडी अवस्था	1.13इंच	t≤1h	गैर यात्रा
2	1-63	पिछले परीक्षण पर	1.45ln	टी<1 घंटा	यात्रा	5s में लगातार निर्दिष्ट मान तक करंट सेट करना
3	In≤32	ठंडी अवस्था	2.55इंच	1s	यात्रा
	में>32
4	1-63	ठंडी अवस्था	3इंच	t≤0.1s	गैर यात्रा	बी प्रकार
			5इंच	टी<0.1s	यात्रा	बी प्रकार
			5इन 10ln	t≤0.1s	गैर यात्रा	सी प्रकार
			10इंच	टी<0.1s	यात्रा	सी प्रकार
			20ln	t≤0.1s	गैर यात्रा	डी प्रकार
				टी<0.1s	यात्रा	डी प्रकार

सहनशक्ति(संचालन)

वर्ग	संचालन चक्र	संचालन आवृत्ति	वर्तमान मूल्यांकित
विद्युत सहनशक्ति	4000	240/घंटा	1-32
		120/घंटा	40-63
यांत्रिक सहनशक्ति	10000	240/घंटा	1-63

विशेषताएँ

★ अल्ट्रा-हाई शॉर्ट-सर्किट ब्रेकिंग क्षमता

उन्नत आर्क नियंत्रण तकनीक उद्योग मानकों की तुलना में उच्च रुकावट क्षमता प्राप्त करती है, जिससे अत्यधिक खराबी की स्थिति में औद्योगिक-ग्रेड विद्युत प्रणालियों के लिए विश्वसनीय सुरक्षा सुनिश्चित होती है।

★ डुअल-मोड कनेक्शन इंटरफ़ेस

एकीकृत हाइब्रिड टर्मिनल डिज़ाइन कठोर बसबार डॉकिंग और लचीली केबल क्लैंपिंग दोनों का समर्थन करता है, जिससे वायरिंग समय को 40% तक कम करते हुए विभिन्न इंस्टॉलेशन परिदृश्यों में टूल-मुक्त अनुकूलन सक्षम होता है।

★ दीर्घायु के लिए ऊर्जा-भंडारण तंत्र

10,000 यांत्रिक चक्र सहनशक्ति के साथ स्प्रिंग-असिस्टेड ऑपरेटिंग सिस्टम, जिसमें घिसाव-क्षतिपूर्ति तकनीक शामिल है

★ उन्नत समग्र संलग्नक

प्रसिद्धि-मंदक, गर्मी-प्रतिरोधी, और आवेग-प्रूफ गुणों के साथ अंतर्निहित दोष घटनाओं के लिए एकीकृत आर्क-शमन कक्ष।

★ डायनामिक करंट-लिमिटिंग टोपोलॉजी

इंटेलिजेंट लेट-थ्रू एनर्जी सप्रेशन पीक फॉल्ट करंट को 65-80% तक कम कर देता है, जिससे डाउनस्ट्रीम डिवाइस विनिर्देश अनुकूलन 30% समग्र सिस्टम लागत कटौती क्षमता के साथ सक्षम हो जाता है।

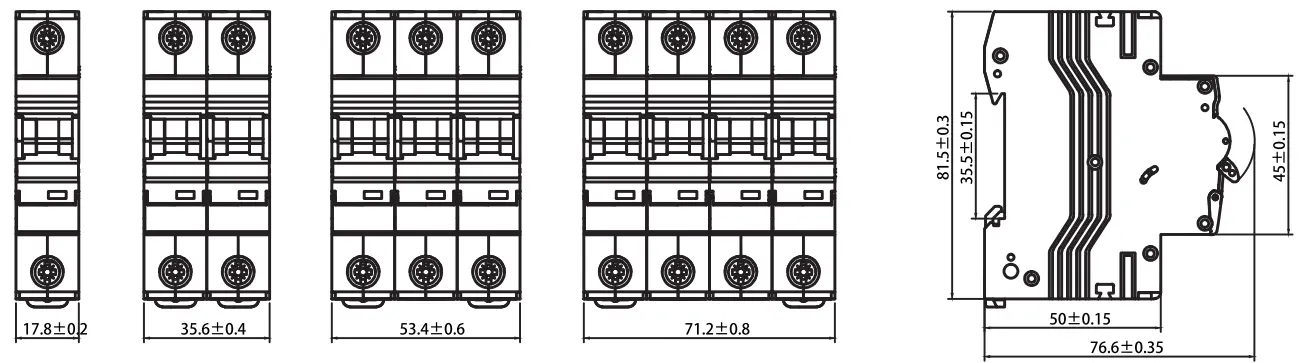

रूपरेखा आयाम

अनुप्रयोग परिदृश्य

★ आवासीय: घरेलू सुरक्षा के लिए उपभोक्ता इकाइयाँ और वितरण बोर्ड।

★ औद्योगिक: कॉन्टैक्टर, स्विचगियर और भारी विद्युत उपकरण की सुरक्षा।

★ वाणिज्यिक: कार्यालय भवन और शॉपिंग मॉल जिन्हें उच्च विश्वसनीयता की आवश्यकता होती है।

गुणवत्ता नियंत्रण एवं मानक परीक्षण

★ प्रत्येक CDADA MCB को IEC60898-1 का अनुपालन सुनिश्चित करने के लिए कठोर परीक्षण से गुजरना पड़ता है:

★ थर्मल ट्रिपिंग टेस्ट: 1.13 इंच (नॉन-ट्रिप) और 1.45 इंच (1 घंटे के भीतर ट्रिप) पर सत्यापित।

★ चुंबकीय ट्रिपिंग परीक्षण: बी, सी और डी विशेषताओं के लिए सटीक रिलीज परीक्षण।

★ विद्युत सहनशक्ति: 4,000 ऑपरेशन चक्रों के लिए परीक्षण किया गया।

★ यांत्रिक सहनशक्ति: 10,000 चक्रों के लिए सत्यापित।

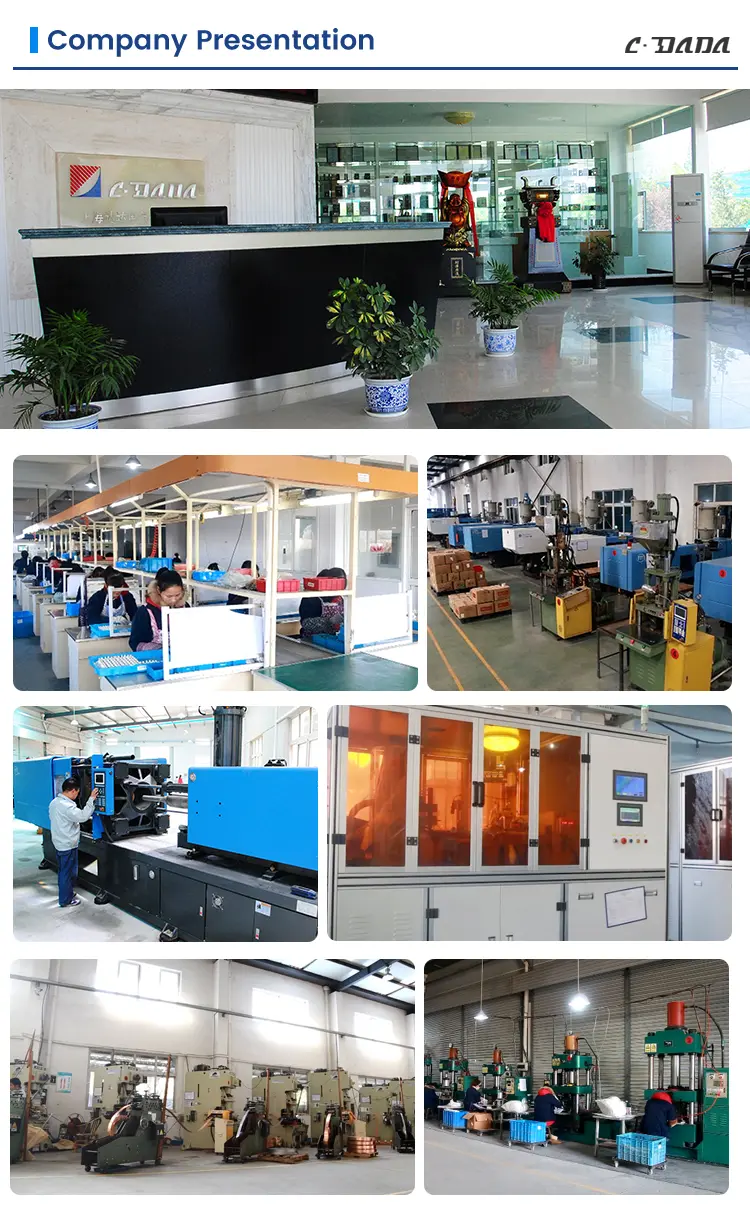

फ़ैक्टरी की ताकत और समर्थन

शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड उन्नत उत्पादन लाइनों और एक पेशेवर इंजीनियरिंग टीम के साथ एक अग्रणी निर्माता है। हम प्रदान करते हैं:

★ वैश्विक ब्रांडों के लिए अनुकूलित OEM/ODM सेवाएं।

★ शून्य-दोष वितरण सुनिश्चित करने के लिए अत्याधुनिक परीक्षण उपकरण।

★ वैश्विक लॉजिस्टिक्स समर्थन: उत्पादों की सही स्थिति में पहुंच सुनिश्चित करने के लिए समुद्री और हवाई माल ढुलाई के लिए अनुकूलित पैकेजिंग।
