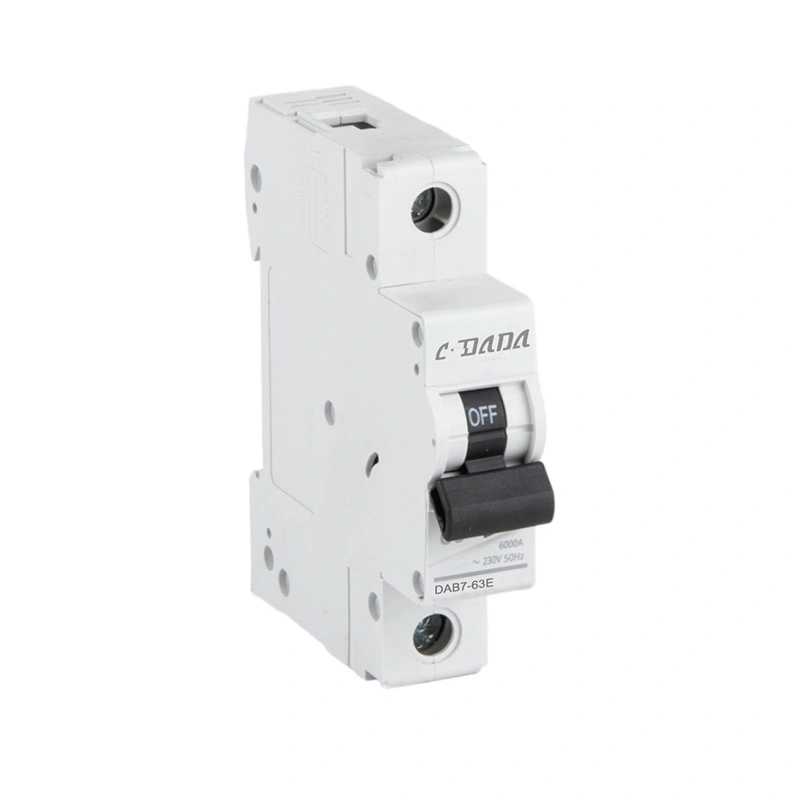

1P 6kA AC मिनिएचर सर्किट ब्रेकर

CDADA 1P 6kA AC मिनिएचर सर्किट ब्रेकर एक उच्च गुणवत्ता वाला सिंगल-पोल मिनिएचर सर्किट ब्रेकर है जो AC लो-वोल्टेज सिस्टम के लिए डिज़ाइन किया गया है। यह ओवरलोड और शॉर्ट सर्किट के खिलाफ विश्वसनीय सुरक्षा प्रदान करता है, प्रभावी ढंग से विद्युत सर्किट और जुड़े उपकरणों की सुरक्षा करता है। सख्त अंतरराष्ट्रीय मानकों के अनुसार निर्मित, यह एसी एमसीबी टिकाऊ, लागत प्रभावी सुरक्षा समाधान चाहने वाले वितरकों, ओईएम और विद्युत ठेकेदारों के लिए आदर्श है।

उत्पाद सुविधाएँ एवं लाभ

★ कॉम्पैक्ट डिज़ाइन: मानक वितरण बोर्डों के लिए उपयुक्त जगह बचाने वाली संरचना

★ उच्च ब्रेकिंग क्षमता: बेहतर सुरक्षा के लिए 6kA शॉर्ट-सर्किट रुकावट क्षमता

★ सटीक ट्रिपिंग: थर्मल-मैग्नेटिक ट्रिप यूनिट सटीक ओवरलोड और शॉर्ट-सर्किट सुरक्षा सुनिश्चित करती है

★ स्पष्ट स्थिति संकेत: त्वरित सर्किट स्थिति सत्यापन के लिए दृश्यमान चालू/बंद विंडो

★ सुरक्षित वायरिंग: स्थिर कनेक्शन के साथ उच्च गुणवत्ता वाले टर्मिनल, संपर्क प्रतिरोध को कम करते हैं

★ टिकाऊ निर्माण: उच्च तापमान प्रतिरोध के साथ ज्वाला-मंदक आवास

★ आसान स्थापना: त्वरित असेंबली के लिए मानक 35 मिमी डीआईएन-रेल माउंट

★ विश्वसनीय गुणवत्ता: शिपमेंट से पहले 100% पूर्ण निरीक्षण, लगातार प्रदर्शन

अनुप्रयोग

★ CDADA 1P 6kA AC मिनिएचर सर्किट ब्रेकर का व्यापक रूप से उपयोग किया जाता है:

★ आवासीय भवन, अपार्टमेंट और विला

★ कार्यालय भवन, शॉपिंग मॉल और वाणिज्यिक सुविधाएं

★ हल्के औद्योगिक कार्यशालाएँ और विनिर्माण संयंत्र

★ शॉपिंग सेंटर, होटल और रेस्तरां

★ सार्वजनिक सुविधाएं एवं बुनियादी ढांचा परियोजनाएं

★ प्रकाश सर्किट और छोटे बिजली उपकरण सुरक्षा

तकनीकी मापदंड

रूपरेखा आयाम

★ चौड़ाई: 17.8 मिमी प्रति पोल (मानक एकल-पोल आकार)

★ ऊँचाई: लगभग 85-92 मिमी (वर्तमान रेटिंग के अनुसार भिन्न)

★ गहराई: लगभग 68-72 मिमी

★ वायरिंग क्षमता: 1.5-16 मिमी² लचीली या कठोर तांबे की केबल

★ मानक संगतता: सभी 35 मिमी डीआईएन रेल सिस्टम (टीएस 35/7.5, टीएस 35/15) में फिट बैठता है

आईईसी 60898-1

चुंबकीय रिलीज

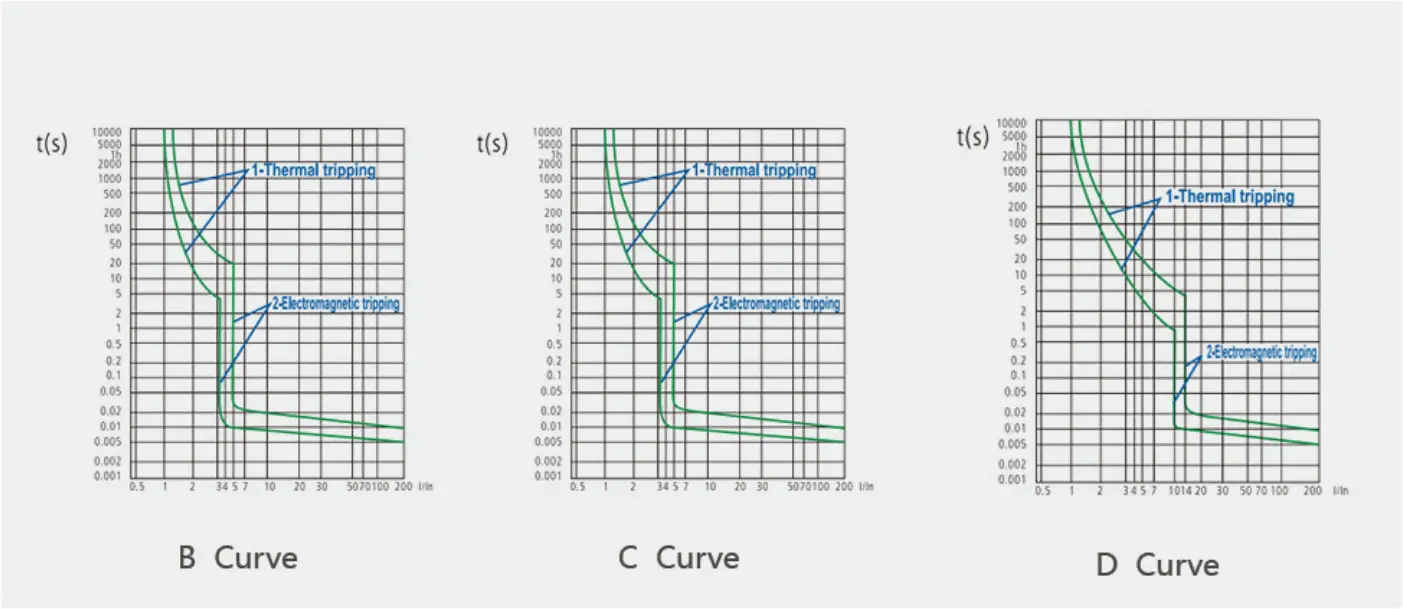

जब कोई सर्किट शॉर्ट सर्किट होता है, तो लौह कोर वाले चुंबक द्वारा तात्कालिक ट्रिपिंग प्राप्त की जाती है। 1EC60898 मानक के अनुसार, इस उत्पाद को तीन प्रकारों में विभाजित किया जा सकता है: बी, सी, और डी।

थर्मल रिलीज

●एक बार जब सर्किट में ओवरलोड हो जाता है, तो सर्किट ब्रेकर की बाईमेटेलिक पट्टी गर्मी के कारण मुड़ जाएगी, जिससे संपर्क अलग हो जाएंगे और परिणामस्वरूप थर्मल ट्रिपिंग होगी;

●आईईसी मानक विभिन्न अधिभार धाराओं के लिए ट्रिपिंग समय सीमा को परिभाषित करता है;

●संदर्भ परीक्षण वातावरण का तापमान 30 डिग्री सेल्सियस है।

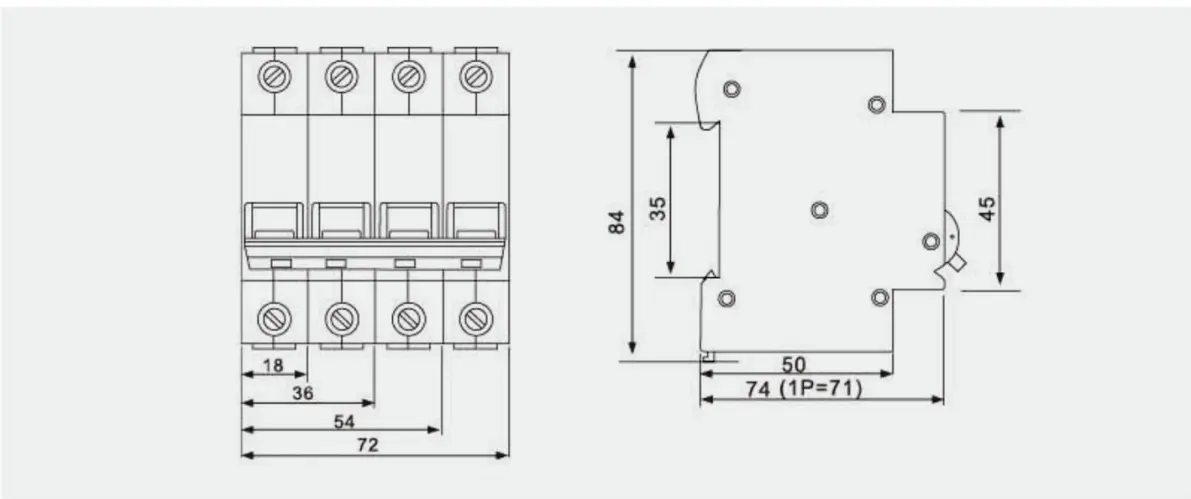

●उत्पाद और स्थापना आयाम (एमएम)

उत्पाद को 25 मिमी की अधिकतम कनेक्शन क्षमता के साथ एक गाइड रेल पर लगाया गया है².

गुणवत्ता नियंत्रण

★ ISO9001 प्रमाणित विनिर्माण: पूरे उत्पादन में सख्त गुणवत्ता प्रबंधन प्रणाली

★ व्यापक परीक्षण: ट्रिपिंग विशेषताओं, तापमान वृद्धि और वोल्टेज परीक्षण सहित 100% निरीक्षण

★ इन-हाउस उत्पादन: गुणवत्ता स्थिरता के लिए 90% प्रमुख घटक आंतरिक रूप से निर्मित होते हैं

★ पर्यावरण परीक्षण: उच्च/निम्न तापमान संचालन, आर्द्रता प्रतिरोध सत्यापन

★ विश्वसनीयता आश्वासन: विस्तारित सेवा जीवन के लिए दीर्घकालिक स्थायित्व परीक्षण

पैकेजिंग एवं शिपिंग

★ मानक निर्यात पैकेजिंग: सुरक्षा के साथ नालीदार डिब्बों

★ स्पष्ट लेबलिंग: मॉडल संख्या, वर्तमान रेटिंग, पोल गिनती, मात्रा और प्रमाणन जानकारी

★ सुरक्षात्मक पैकेजिंग: पारगमन के दौरान क्षति को रोकने के लिए 12 इकाइयों के लिए समूह बॉक्स

★ शिपिंग विकल्प: समुद्र, वायु और भूमि परिवहन के लिए उपयुक्त; थोक शिपमेंट के लिए उपलब्ध है

★ कस्टम पैकेजिंग: ब्रांड भागीदारों के लिए OEM पैकेजिंग विकल्प उपलब्ध हैं

ग्राहक सफलता के मामले

★ CDADA 1P 6kA AC मिनिएचर सर्किट ब्रेकर ने दुनिया भर के ग्राहकों के साथ दीर्घकालिक सहयोग स्थापित किया है:

★ आवासीय परियोजनाएं: दक्षिण पूर्व एशिया, मध्य पूर्व और दक्षिण अमेरिका में आवास डेवलपर्स को आपूर्ति की जाती है

★ वाणिज्यिक प्रतिष्ठान: वाणिज्यिक निर्माण परियोजनाओं के लिए यूरोप, अफ्रीका और एशिया में विद्युत ठेकेदारों के साथ साझेदारी की गई

★ OEM साझेदारी: निजी लेबलिंग और अनुकूलित समाधानों के लिए वैश्विक विद्युत ब्रांडों के साथ सहयोग

★ औद्योगिक अनुप्रयोग: मशीनरी और उपकरण सुरक्षा के लिए विनिर्माण सुविधाओं को प्रदान किया जाता है

★ वितरक नेटवर्क: स्थानीय बाजार को पूरा करने के लिए 30 से अधिक देशों में क्षेत्रीय वितरकों के साथ काम करना
