ओवर करंट सुरक्षा के साथ अवशिष्ट करंट सर्किट ब्रेकरों के लिए एक व्यावहारिक मार्गदर्शिका

आरसीबीओ क्या है?

एकआरसीबीओ- अधिक वर्तमान सुरक्षा के साथ अवशिष्ट वर्तमान सर्किट ब्रेकर - एक कम वोल्टेज सुरक्षात्मक उपकरण है जो एक एकल ढाला इकाई में अधिभार संरक्षण, शॉर्ट-सर्किट संरक्षण और अवशिष्ट वर्तमान (रिसाव) का पता लगाने को जोड़ता है। कॉम्पैक्ट हाउसिंग के अंदर, एक थर्मल-मैग्नेटिक ट्रिप मैकेनिज्म ओवरलोड और शॉर्ट-सर्किट को संभालता है, जबकि एक शून्य-अनुक्रम वर्तमान ट्रांसफार्मर लगातार लाइव और न्यूट्रल कंडक्टरों में बहने वाले वर्तमान की तुलना करता है। जब अंतर रेटेड अवशिष्ट धारा (IΔn) से अधिक हो जाता है, तो डिवाइस मिलीसेकंड के भीतर ट्रिप हो जाता है, जिससे लीकेज करंट लोगों को नुकसान पहुंचा सकता है या आग लग सकती है, इससे पहले आपूर्ति बंद हो जाती है।

आरसीबीओ कब चुनें: अंतिम उप-सर्किट जिन्हें वर्तमान सुरक्षा और व्यक्तिगत रिसाव संरक्षण दोनों की आवश्यकता होती है - बाहरी रिसेप्टेकल्स, उपकरण सर्किट, गैरेज, बेसमेंट, बाथरूम और अन्य नम या आसानी से सुलभ स्थान।

डीएबीएल-63 आरसीबीओ वर्ग से संबंधित है: एक उपकरण, तीन सुरक्षा - एकल-चरण घरेलू अंतिम सर्किट के लिए सबसे अधिक स्थान- और लागत-कुशल विकल्प।

सही आरसीबीओ का चयन कैसे करें?

1. रेटेड करंट (इन): उपकरणों के इनरश करंट के लिए हेडरूम के साथ सर्किट के निरंतर लोड का मिलान करें (उदाहरण के लिए 40A मानक घरेलू उपकरण सर्किट को कवर करता है)।

2. ब्रेकिंग क्षमता (आईसीएन): स्थापना बिंदु पर संभावित शॉर्ट-सर्किट करंट से अधिक होनी चाहिए; 6kA विशिष्ट आवासीय और हल्के वाणिज्यिक दोष स्तरों को कवर करता है।

3. पोल: कॉम्पैक्ट डीआईएन-रेल माउंटिंग के साथ एकल-चरण अंतिम सर्किट के लिए 1पी+एन।

4. ट्रिपिंग विशेषता: सामान्य घरेलू और उपकरण भार के लिए सी-वक्र (5-10× इंच); संवेदनशील इलेक्ट्रॉनिक्स के लिए बी-वक्र; मोटर स्टार्टिंग के लिए डी-वक्र।

5. मानक और प्रमाणन: IEC/EN 61009-1 अनुपालन और CE अंकन अंतरराष्ट्रीय परियोजनाओं के लिए आधार रेखा हैं।

6. अनुप्रयोग: आउटडोर रिसेप्टेकल्स, उपकरण सर्किट और गेराज/बेसमेंट लाइटिंग को सामान्य इनडोर सर्किट की तुलना में अधिक संवेदनशीलता की आवश्यकता हो सकती है।

एक अच्छी तरह से निर्दिष्ट आरसीबीओ कैसा दिखता है

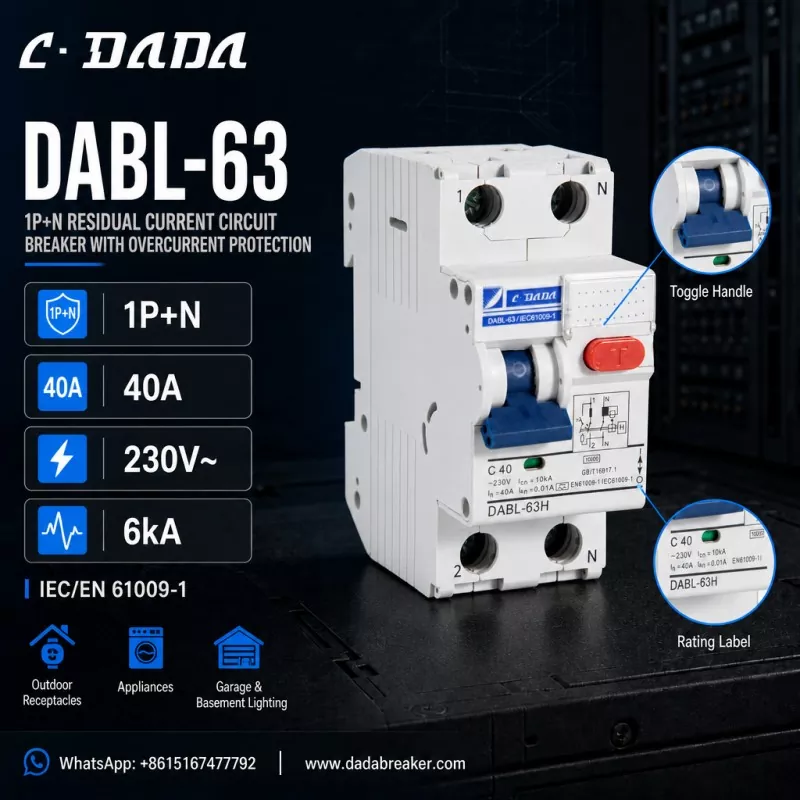

इसे ठोस बनाने के लिए DABL-63 पर विचार करेंसी·डीएडीए इलेक्ट्रिक, एक 1P+N अवशिष्ट वर्तमान सर्किट ब्रेकर जो वर्तमान सुरक्षा से सुसज्जित है जो बताता है कि डिवाइस के इस वर्ग में क्या देखना है: 1P+N कॉन्फ़िगरेशन

● लाइव पोल स्विच्ड और न्यूट्रल फॉलो, मानक डीआईएन-रेल वितरण बोर्ड 40A रेटेड करंट (इंच) के लिए कॉम्पैक्ट

● सी-कर्व ट्रिपिंग (C40) 230V~ रेटेड वोल्टेज के साथ

● 6kA ब्रेकिंग क्षमता (Icn)

● IΔn = 0.01A (10mA) उच्च-संवेदनशीलता अवशिष्ट वर्तमान सुरक्षा

● आईईसी/ईएन 61009-1 अनुपालन

● आवधिक कार्यात्मक जांच के लिए लाल टी परीक्षण बटन, 1/2/एन चिह्नित टर्मिनल, रेटिंग लेबल और आवास पर मुद्रित सर्किट आरेख

● बाहरी रिसेप्टेकल्स, घरेलू उपकरणों, गेराज और बेसमेंट प्रकाश व्यवस्था के लिए निर्मित

इस विशिष्टता के पीछे तर्क

10mA उच्च-संवेदनशीलता रिसाव सुरक्षा के साथ एक 40A, 1P+N फ्रेम अधिकांश आवासीय अंतिम सर्किट को कवर करता है: 40A सामान्य उपकरण और सॉकेट सर्किट के भार से मेल खाता है, 1P+N भीड़-भाड़ वाले वितरण बोर्डों के लिए डिवाइस को कॉम्पैक्ट रखता है, और 10mA संवेदनशीलता व्यक्तिगत सुरक्षा की एक अतिरिक्त परत प्रदान करती है जहां IEC मार्गदर्शन इसकी मांग करता है - बाहर, नम क्षेत्रों में और बच्चों के आसपास।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आरसीबीओ क्या है?

ए: एक आरसीबीओ - अधिक वर्तमान सुरक्षा के साथ अवशिष्ट वर्तमान सर्किट ब्रेकर - एक रीसेट टेबल लो-वोल्टेज सुरक्षात्मक उपकरण है जो एक इकाई में अधिभार संरक्षण, शॉर्ट-सर्किट संरक्षण और अवशिष्ट वर्तमान (रिसाव) संरक्षण को जोड़ता है, आमतौर पर अंतिम सर्किट के लिए 63 ए तक।

प्रश्न: आरसीबीओ और एमसीबी के बीच क्या अंतर है?

उत्तर: एमसीबी केवल ओवरलोड और शॉर्ट-सर्किट सुरक्षा प्रदान करता है। एक आरसीबीओ शीर्ष पर अवशिष्ट वर्तमान (रिसाव) का पता लगाता है, जब रिसाव वर्तमान IΔn से अधिक हो जाता है तो सर्किट को डिस्कनेक्ट कर देता है - लोगों की रक्षा करता है और बिजली की आग को रोकता है।

प्रश्न: IΔn = 10mA का क्या मतलब है?

ए: IΔn रेटेड अवशिष्ट ऑपरेटिंग करंट है। 10mA एक उच्च-संवेदनशीलता रेटिंग है: जब लीकेज करंट 10mA तक पहुँच जाता है तो डिवाइस ट्रिप हो जाता है, जो 30mA सामान्य प्रयोजन रेटिंग की तुलना में तेज़ व्यक्तिगत सुरक्षा प्रदान करता है।

प्रश्न: डीएबीएल-63 आरसीबीओ क्या है?

उत्तर: DABL-63 एक 1P+N अवशिष्ट वर्तमान सर्किट ब्रेकर है जिसमें C·DADA इलेक्ट्रिक - 40A, C-वक्र, 230V~, 6kA ब्रेकिंग क्षमता और 10mA उच्च-संवेदनशीलता रिसाव संरक्षण से अधिक वर्तमान सुरक्षा है, जो बाहरी रिसेप्टेकल्स, घरेलू उपकरणों और गेराज/बेसमेंट प्रकाश व्यवस्था के लिए IEC/EN 61009-1 के अनुरूप है।
