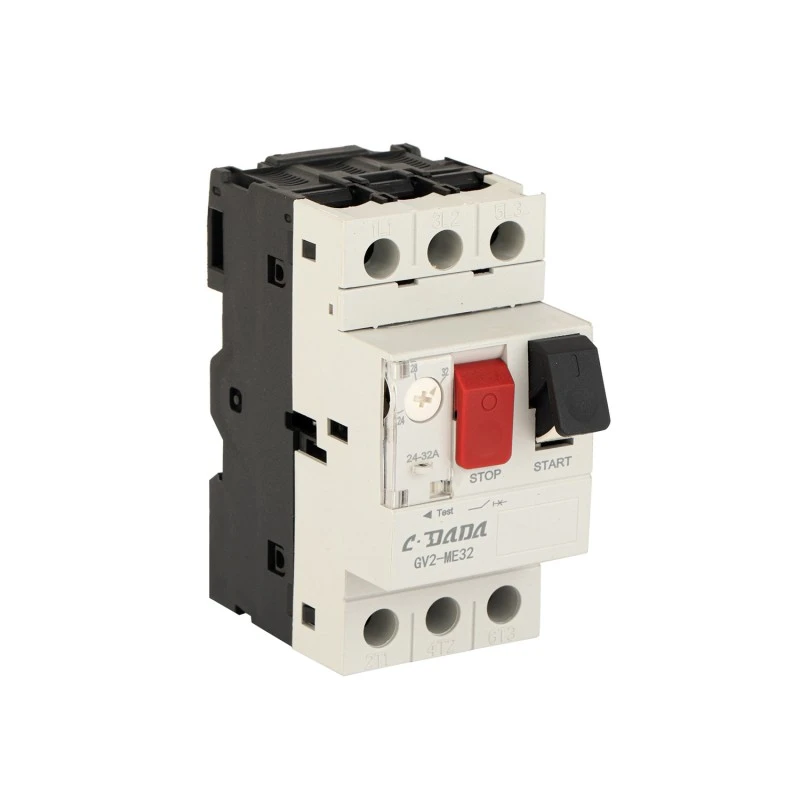

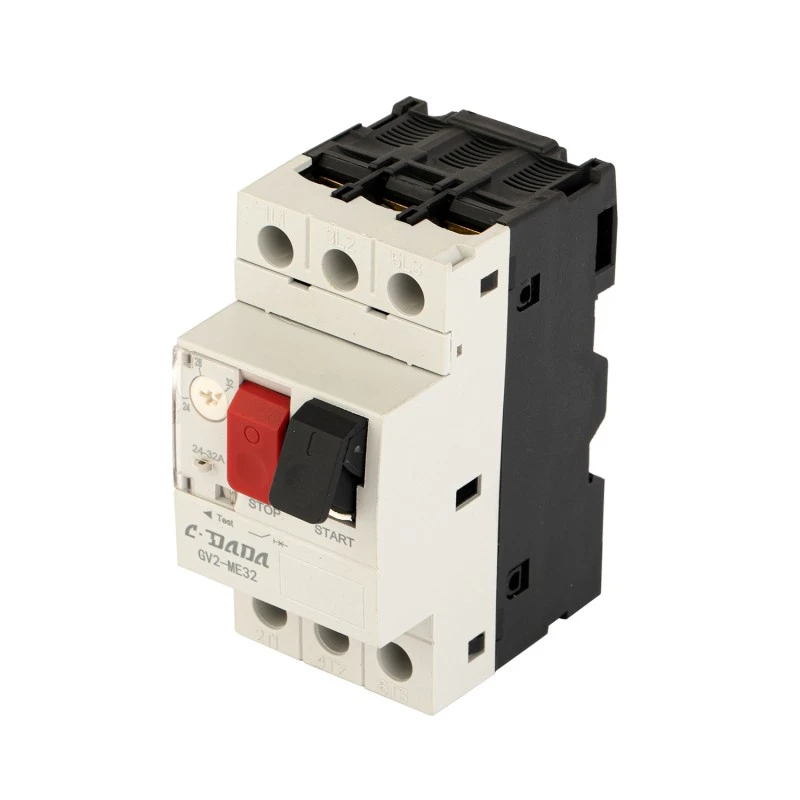

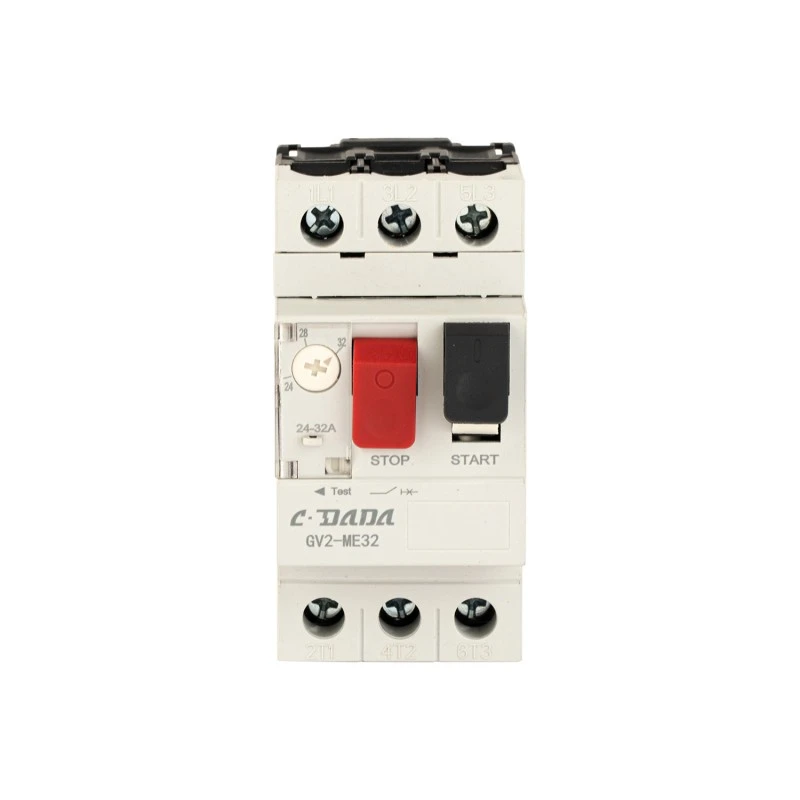

GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर

CDADA GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB) के साथ मोटर सुरक्षा को सरल बनाएं, जो शंघाई DADA इलेक्ट्रिक कंपनी लिमिटेड द्वारा इंजीनियर किया गया एक उच्च परिशुद्धता, कॉम्पैक्ट समाधान है। अगली पीढ़ी के प्रौद्योगिकी मंच और पूर्णतः स्वचालित उत्पादन का उपयोग करना। एकल-चरण या दो-चरण मोटर सर्किट के लिए डिज़ाइन किया गया, GV2 2P एक डीआईएन-रेल माउंटेड डिवाइस में ओवरलोड, शॉर्ट-सर्किट, चरण-नुकसान (सेट में उपयोग किए जाने पर 3-चरण अनुप्रयोगों के लिए) और अलगाव कार्यों को एकीकृत करता है।

0.1ए से 32ए की समायोज्य सेटिंग रेंज, परिवेश के तापमान भिन्नता के लिए थर्मल मुआवजा और 690वी के रेटेड इन्सुलेशन वोल्टेज के साथ, यह पंप, पंखे, कंप्रेसर, कन्वेयर और एचवीएसी सिस्टम में छोटी मोटरों के लिए विश्वसनीय सुरक्षा सुनिश्चित करता है। सीई मानकों के लिए प्रमाणित, 110,000 यांत्रिक और विद्युत संचालन की विशेषता, और सहायक संपर्क, शंट रिलीज और अंडरवोल्टेज रिलीज जैसे वैकल्पिक सहायक उपकरण से सुसज्जित, सीडीएडीए जीवी2 एमपीसीबी अंतरिक्ष-बचत 2-पोल प्रारूप में औद्योगिक-ग्रेड प्रदर्शन प्रदान करता है।

मुख्य विशिष्टताएँ

मॉडल श्रृंखला: GV2 2P MPCB

ब्रांड: सीडीएडीए | निर्माता: शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड

प्रमाणीकरण: सीई

डंडे: 2P (एकल-चरण मोटरों के लिए या 3-चरण सुरक्षा सेट के भाग के रूप में आदर्श)

वर्तमान सीमा निर्धारित करना: 0.1ए - 32ए (डायल के माध्यम से समायोज्य)

फ़्रेम रेटिंग: 32ए

रेटेड ऑपरेटिंग वोल्टेज: 690V एसी

रेटेड इन्सुलेशन वोल्टेज (यूआई): 690V

आवेग झेलने वाला वोल्टेज (यूआईएमपी): 6000V

परिचालन आवृत्ति: 50/60 हर्ट्ज

ट्रिप क्लास: 10ए (सामान्य प्रयोजन मोटरों के लिए मानक)

सुरक्षा कार्य:

★ थर्मल अधिभार संरक्षण

★ शॉर्ट-सर्किट सुरक्षा

★ चरण-नुकसान सुरक्षा* (*जब 3-पोल कॉन्फ़िगरेशन या समन्वित सेट में उपयोग किया जाता है)

★  आइसोलेशन फ़ंक्शन (दृश्यमान ब्रेक)

★ अंतर्निर्मित तापमान मुआवजा

यांत्रिक जीवन: 110,000 परिचालन

विद्युत जीवन (AC-3, 400V): 110,000 संचालन

कसने वाला टॉर्क: 1.7 एनएम

ऑपरेशन प्रकार: स्पष्ट ट्रिप संकेतक के साथ पुश-बटन चालू/बंद

माउंटिंग: 35 मिमी डीआईएन रेल

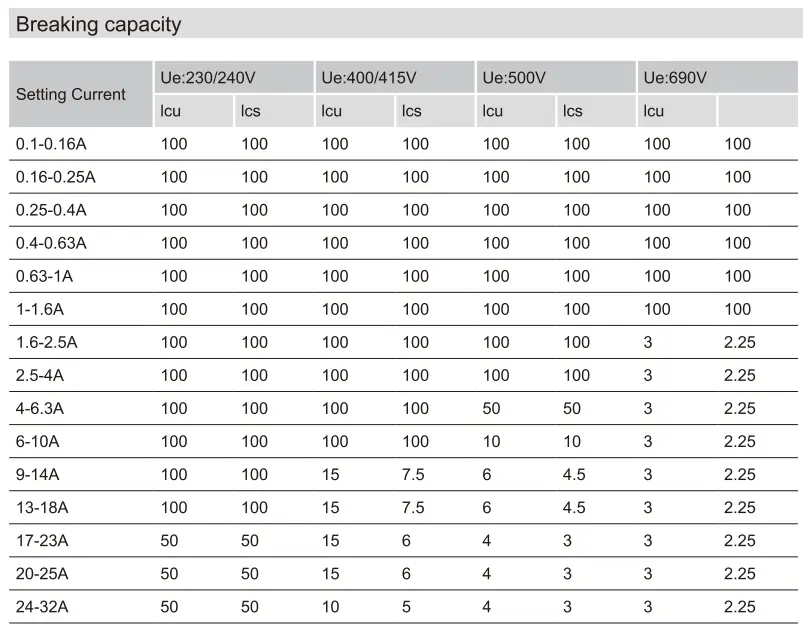

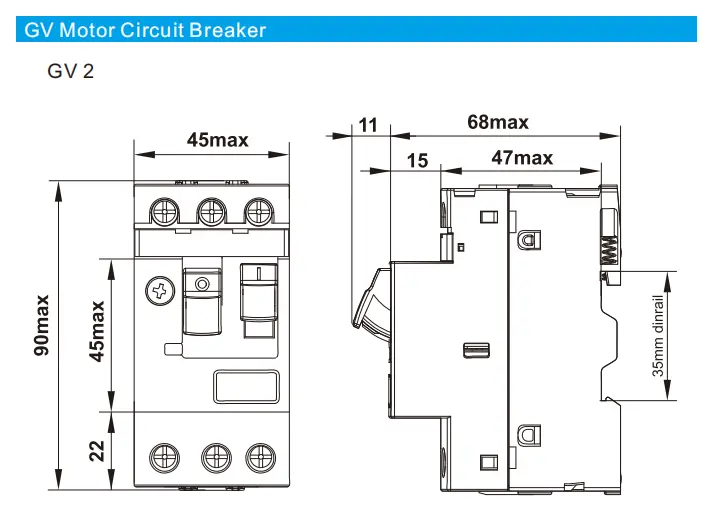

तकनीकी डाटा शीट

CDADA GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर क्यों चुनें?

★ ऑल-इन-वन मोटर सुरक्षा

सर्किट ब्रेकर + थर्मल ओवरलोड रिले + आइसोलेटर को जोड़ता है - अलग-अलग घटकों की आवश्यकता को समाप्त करता है।

★ परिशुद्धता एवं स्थिरता

तापमान-क्षतिपूर्ति तंत्र परिवेश परिवर्तन (उदाहरण के लिए, गर्म कार्यशालाएं या ठंडे बेसमेंट) की परवाह किए बिना लगातार ट्रिपिंग सुनिश्चित करता है।

★ उच्च स्थायित्व

110,000 यांत्रिक/विद्युत चक्र—दीर्घकालिक विश्वसनीयता में कई प्रतिस्पर्धियों से बेहतर प्रदर्शन कर रहे हैं।

★ जगह बचाने वाला 2पी डिज़ाइन

कॉम्पैक्ट कंट्रोल पैनल, ओईएम मशीनरी और रेट्रोफिट परियोजनाओं के लिए आदर्श जहां पैनल रियल एस्टेट सीमित है।

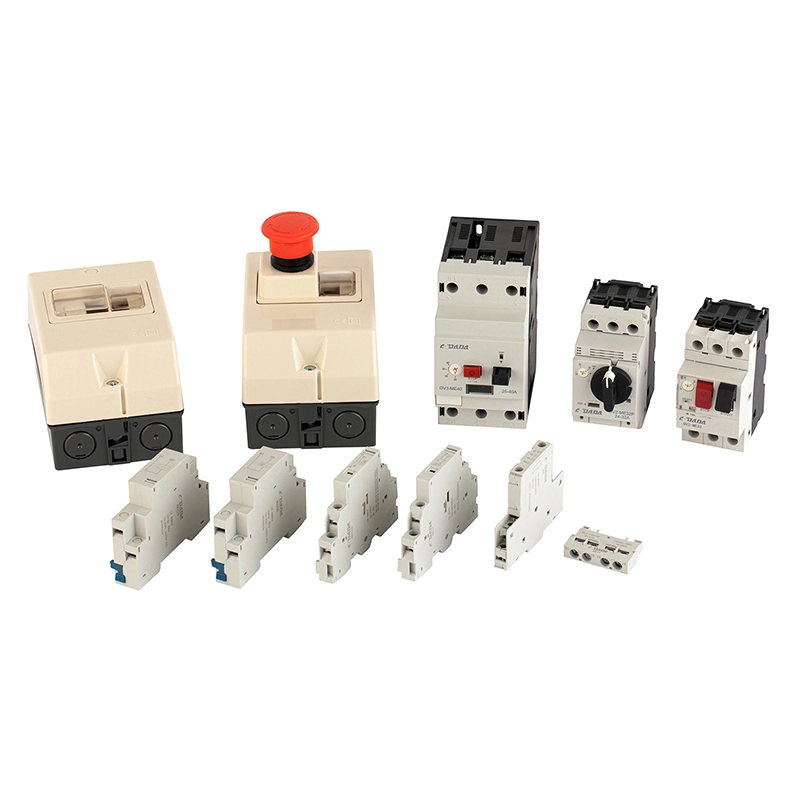

★ पूर्ण सहायक पारिस्थितिकी तंत्र

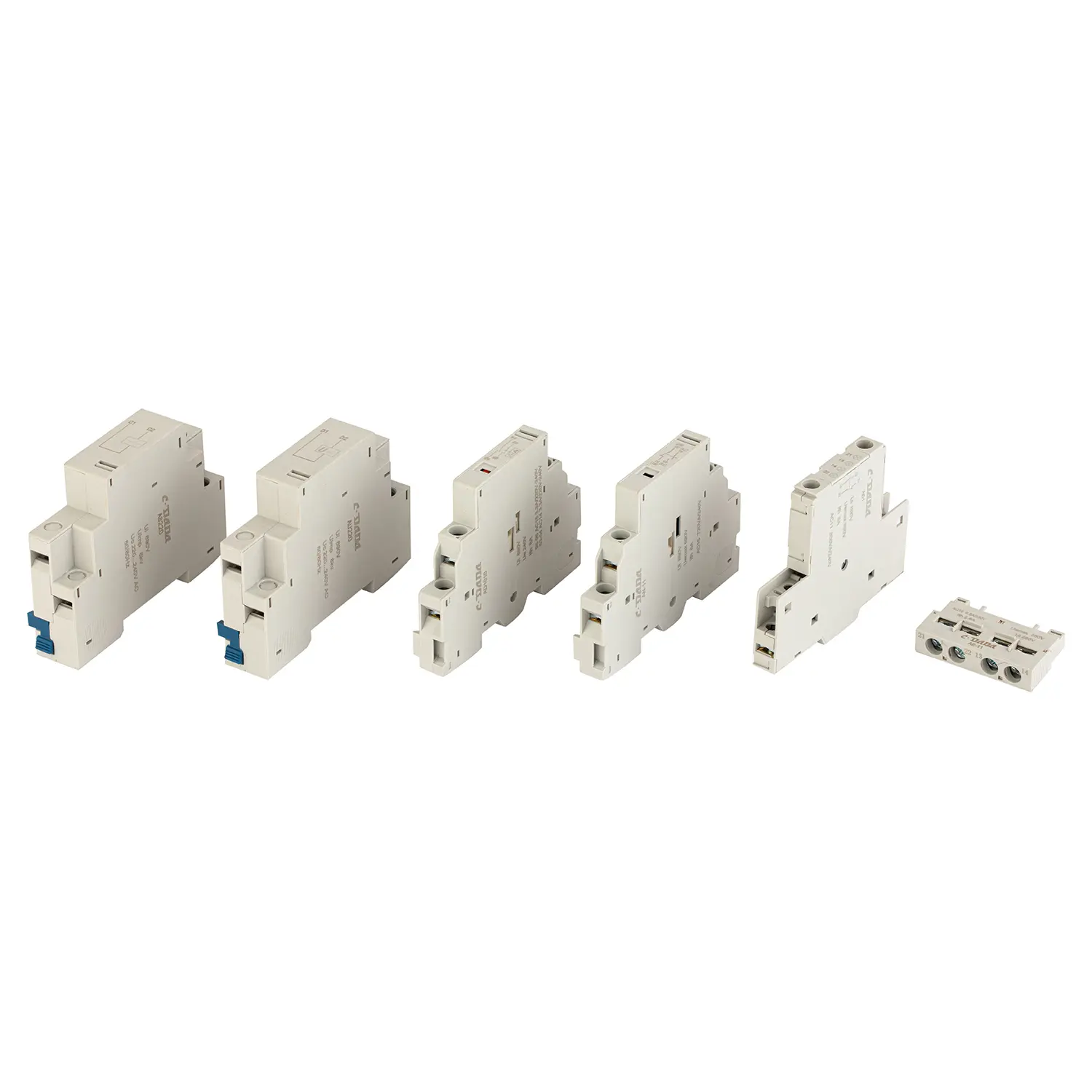

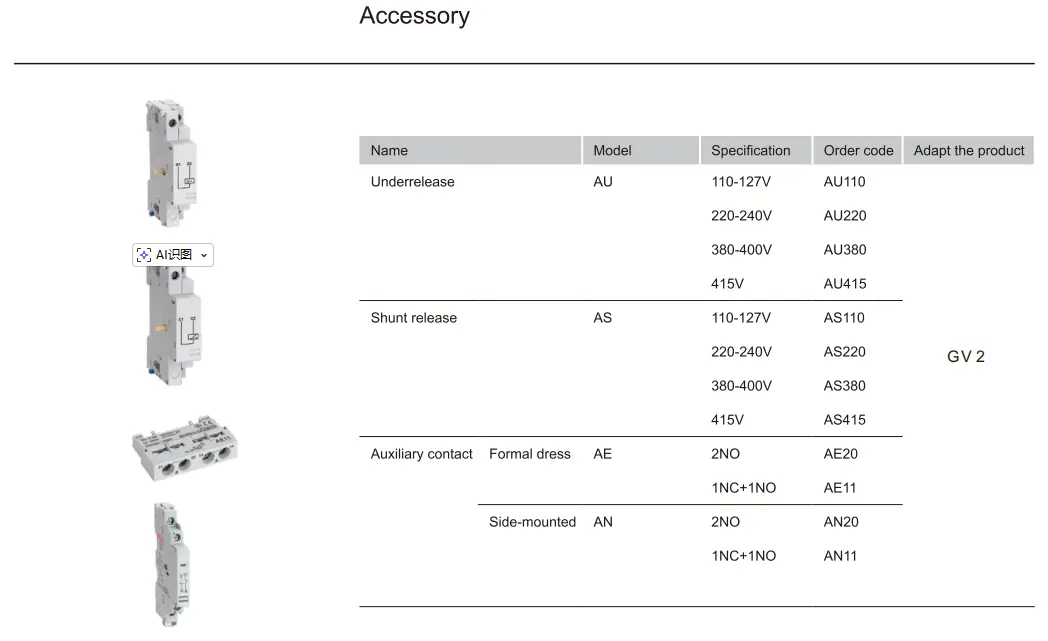

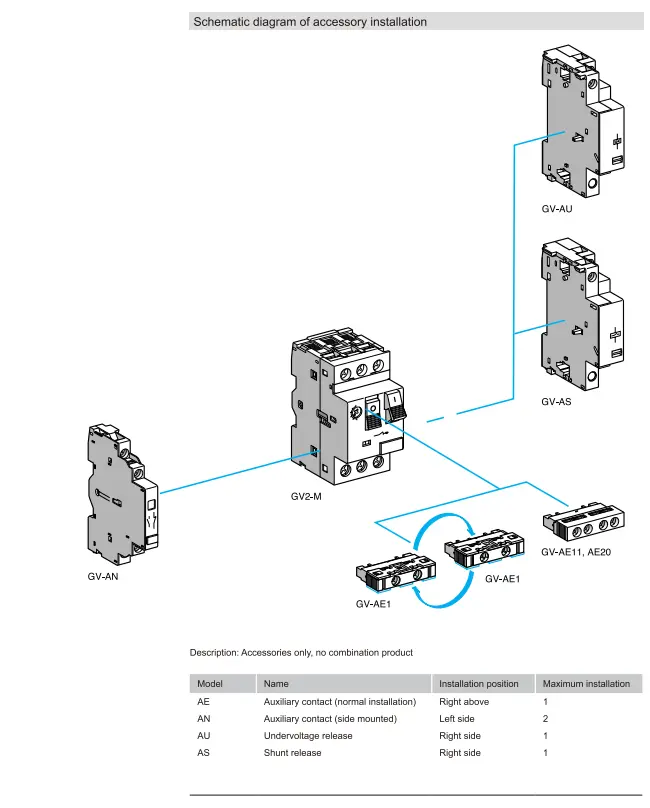

एई (फ्रंट सहायक), एएन (साइड सहायक), एयू (अंडरवोल्टेज रिलीज), एएस (शंट ट्रिप) का समर्थन करता है - रिमोट सिग्नलिंग, ऑटो-शटडाउन या पीएलसी एकीकरण को सक्षम करना।

★ वैश्विक अनुपालन

CE 690V रेटिंग के साथ प्रमाणित - यूरोपीय, एशियाई, अफ्रीकी और लैटिन अमेरिकी बाजारों के लिए उपयुक्त।

★ स्वचालित उत्पादन उपकरण, मानकीकृत संचालन प्रक्रियाओं, कठोर आने वाली सामग्री निरीक्षण, इन-प्रोसेस परीक्षण और महत्वपूर्ण मापदंडों के लिए अंतिम 100% कार्यात्मक परीक्षण के माध्यम से निरंतरता सुनिश्चित की जाती है।

विशिष्ट अनुप्रयोग

एकल-चरण मोटर्स: पंप, गेराज दरवाजा खोलने वाले, छोटे कंप्रेसर

OEM मशीनरी: पैकेजिंग मशीनें, खाद्य प्रसंस्करण उपकरण

एचवीएसी सिस्टम: फैन कॉइल इकाइयां, छोटे चिलर

भवन स्वचालन: लिफ्ट सहायक, वेंटिलेशन नियंत्रण

रेट्रोफिट परियोजनाएं: एकीकृत एमपीसीबी के साथ फ़्यूज़ + थर्मल रिले को बदलना

अक्सर पूछे जाने वाले प्रश्नों

Q1: एमपीसीबी और मानक सर्किट ब्रेकर के बीच क्या अंतर है?

A1: GV2 जैसा मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB) प्रदान करता है:

● समायोज्य थर्मल अधिभार संरक्षण (मोटर एफएलसी से मेल खाता हुआ)

● चुंबकीय शॉर्ट-सर्किट सुरक्षा

● चरण-नुकसान का पता लगाना (3पी संस्करणों में)

● अलगाव समारोह

→ मानक एमसीबी केवल शॉर्ट-सर्किट और फिक्स्ड ओवरलोड सुरक्षा प्रदान करते हैं - मोटर-अनुकूलित नहीं।

Q2: क्या 2P GV2 3-फ़ेज़ मोटर की सुरक्षा कर सकता है?

ए2: अकेले नहीं. 3-चरण मोटरों के लिए, आपको तीन GV2 इकाइयों (प्रति चरण एक) को एक साथ समन्वित करने की आवश्यकता है, या 3P MPCB का उपयोग करें। हालाँकि, 2P GV2 एकल-चरण मोटर या नियंत्रण सर्किट के लिए एकदम सही है।

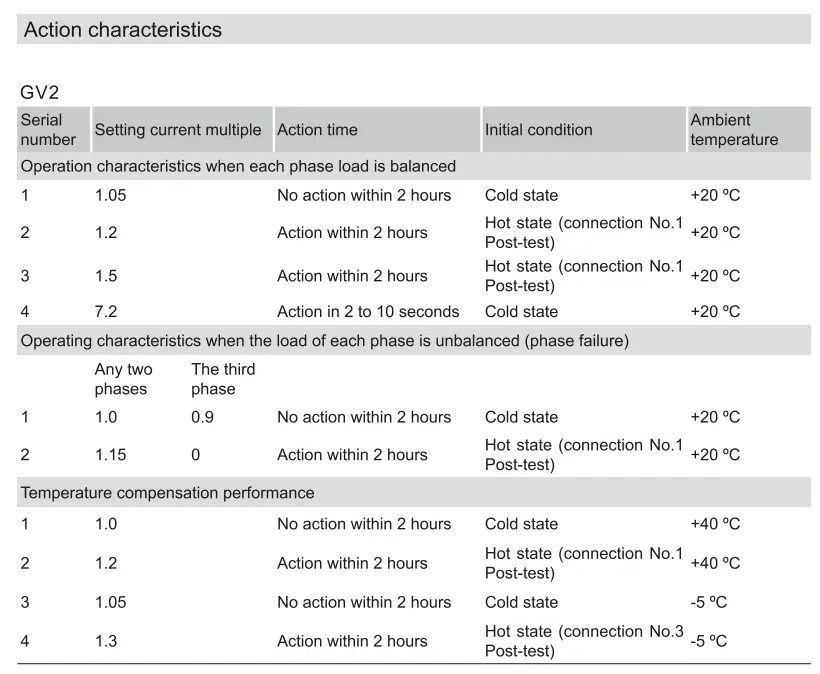

Q3: "ट्रिप क्लास 10ए" का क्या मतलब है?

A3: यह परिभाषित करता है कि ओवरलोड के तहत ब्रेकर कितनी तेजी से यात्रा करता है। क्लास 10ए का मतलब है कि यह 7.2× सेटिंग करंट पर 10 सेकंड के भीतर यात्रा करेगा - उच्च शुरुआती टॉर्क के बिना मानक स्क्विरेल-केज मोटर्स के लिए आदर्श।

Q4: Does it really compensate for temperature?

ए4: हाँ! द्विधात्विक पट्टी को थर्मल रूप से मुआवजा दिया जाता है, इसलिए ट्रिपिंग सटीक रहती है चाहे इसे 0°C गोदाम में स्थापित किया जाए या 50°C बाड़े में।

Q5: अन्य ब्रांडों की तुलना में CDADA GV2 को क्यों चुनें?

A5: CDADA ऑफर करता है:

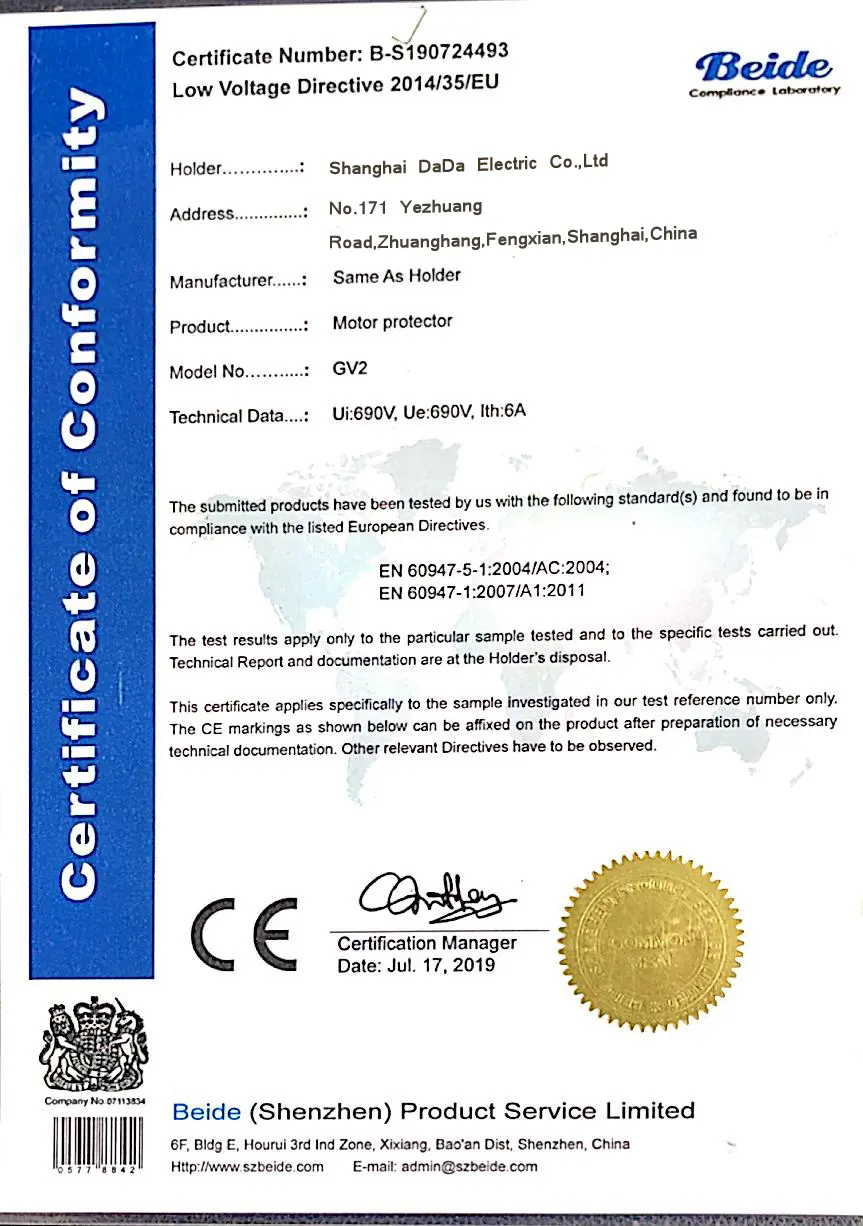

● परीक्षण रिपोर्ट के साथ सही सीई प्रमाणीकरण

● स्वचालित उत्पादन → लगातार गुणवत्ता और कम दोष दर

● पूर्ण सहायक संगतता (एई/एएन/एयू/एएस)

● OEM और वितरकों के लिए प्रतिस्पर्धी मूल्य निर्धारण

● अंग्रेजी में तेज़ तकनीकी सहायता और दस्तावेज़ीकरण
