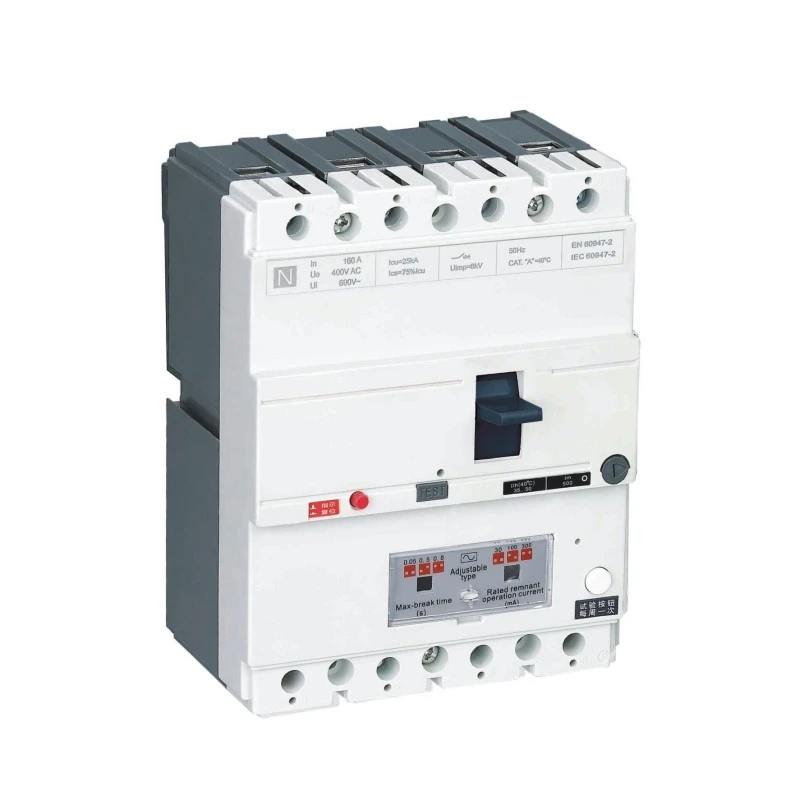

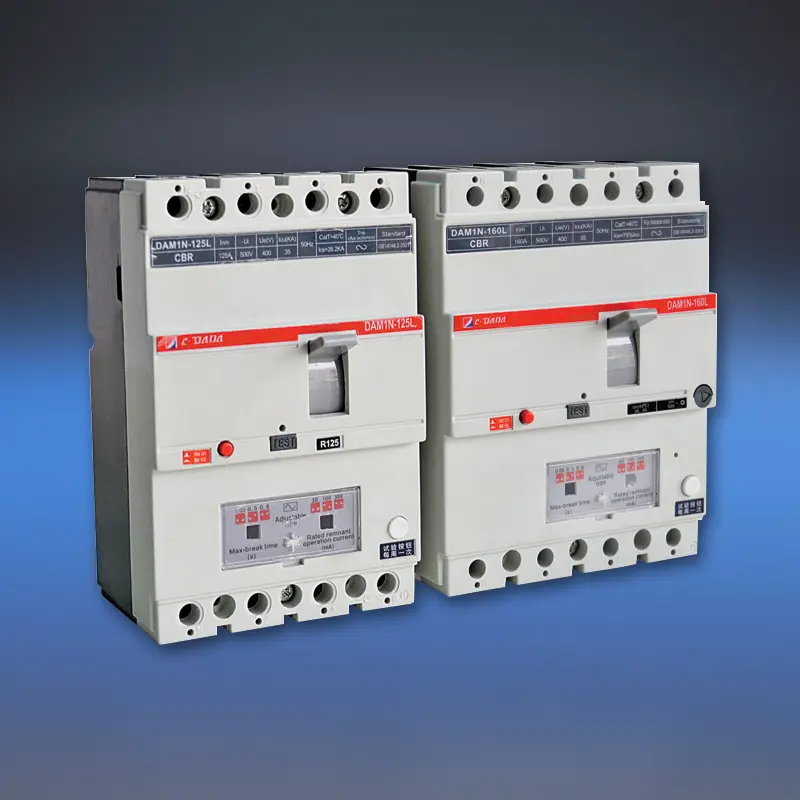

रिसाव संरक्षण के साथ एमसीसीबी

लीकेज प्रोटेक्शन के साथ सीडीएडीए डीएएम1एल सीरीज एमसीसीबी के साथ ओवरलोड और शॉर्ट-सर्किट सुरक्षा से परे विद्युत सुरक्षा को बढ़ाएं, अंतर्निहित अवशिष्ट वर्तमान (आरसीडी/ईएलसीबी) कार्यक्षमता के साथ एक एकीकृत मोल्डेड केस सर्किट ब्रेकर। पेशेवर निर्माता शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड द्वारा अंतरराष्ट्रीय मानकों के अनुसार डिजाइन किया गया, यह लीकेज एमसीसीबी 4पी जीवन और आग बचाने वाली ग्राउंड फॉल्ट डिटेक्शन के साथ उच्च प्रदर्शन बिजली वितरण को जोड़ता है।

400V/415V पर 10A से 500A तक रेटेड, यह समायोज्य अवशिष्ट ऑपरेटिंग वर्तमान (30mA-1000mA) और वैकल्पिक समय विलंब प्रदान करता है - व्यक्तिगत सुरक्षा (≤30mA) या आग की रोकथाम (100mA-500mA+) के लिए अनुरूप सुरक्षा को सक्षम करता है। बहु-चरण संचालित इलेक्ट्रॉनिक्स के साथ, यह तब भी चालू रहता है जब एक चरण विफल हो जाता है या वोल्टेज 50V तक गिर जाता है, जिससे सुरंगों, ऊंची इमारतों, परिवहन केंद्रों और औद्योगिक संयंत्रों जैसे महत्वपूर्ण बुनियादी ढांचे में बेजोड़ विश्वसनीयता सुनिश्चित होती है।

मुख्य विशिष्टताएँ

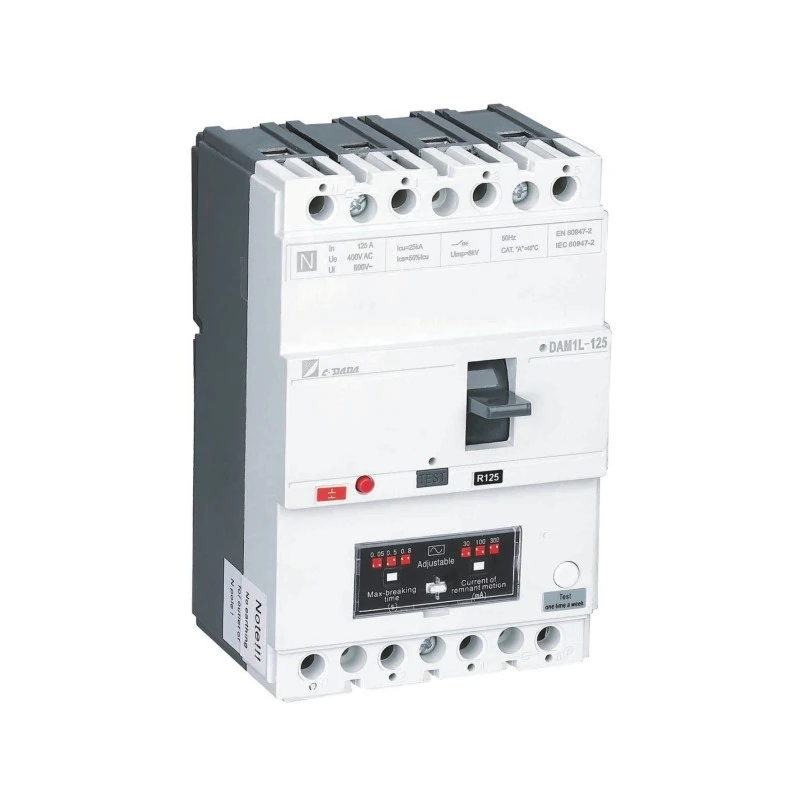

मॉडल: DAM1L सीरीज - अर्थ लीकेज एमसीसीबी (सीबीआर-प्रकार एमसीसीबी)

डंडे: 4पी (मानक; 3पी अनुरोध पर उपलब्ध)

रेटेड करंट (इंच): 10A - 500A

रेटेड वोल्टेज: 400V / 415V AC, 50Hz

इन्सुलेशन वोल्टेज (यूआई): 400V (≤160A), 690V (>250A)

अवशिष्ट वर्तमान सेटिंग्स (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

समायोजन: यात्रा समय और यात्रा के समय का ऑन-साइट समायोजन (तात्कालिक या विलंबित)

तोड़ने की क्षमता के प्रकार:

बी प्रकार: बेसिक (आईएनएम <100ए)

एस प्रकार: मानक

एच प्रकार: उच्च ब्रेकिंग (>160ए)

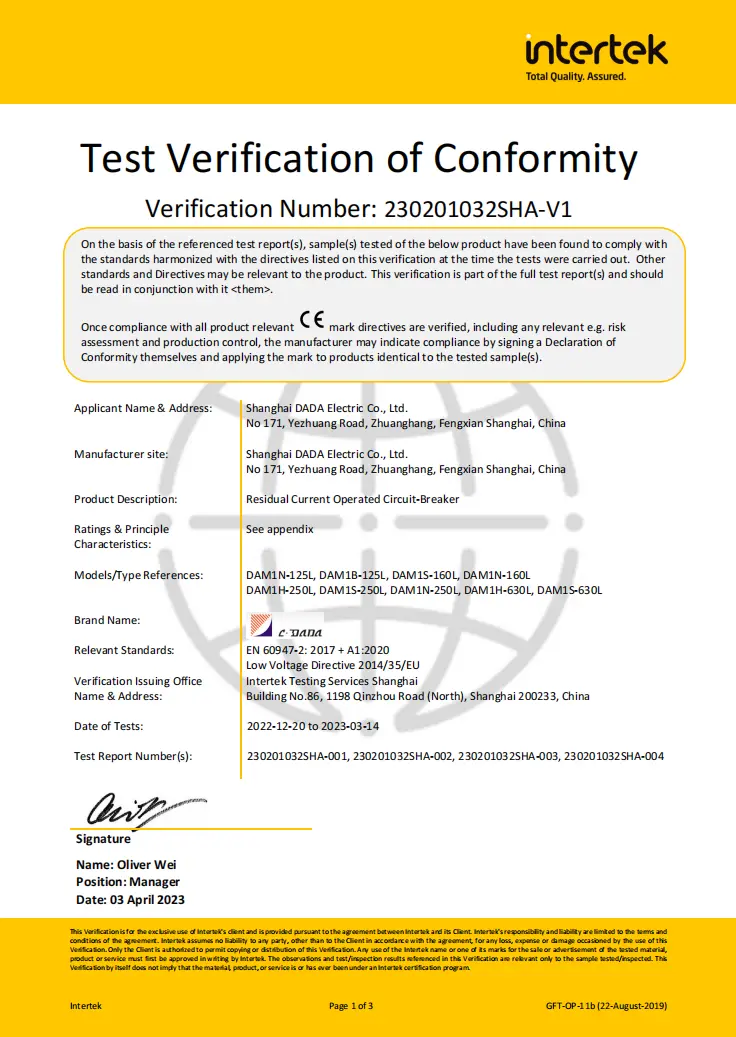

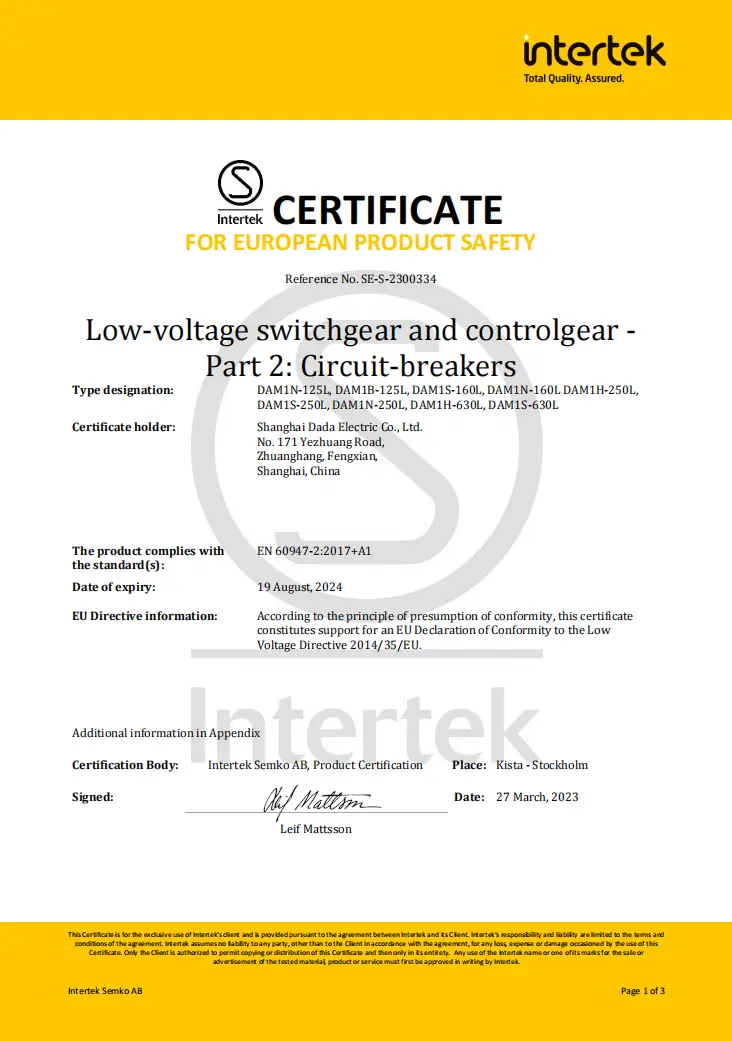

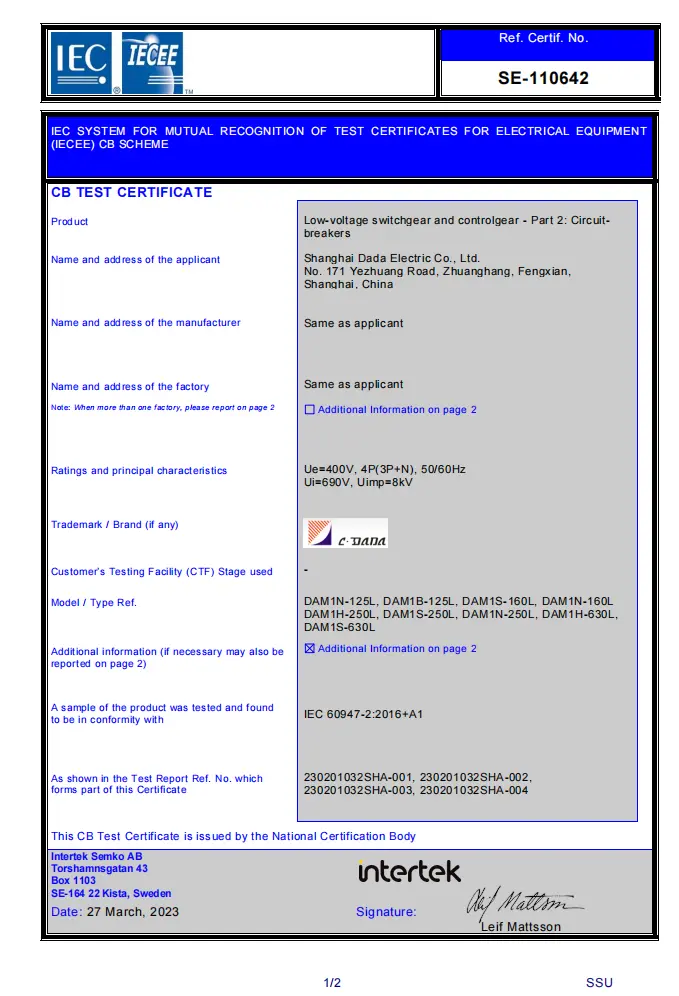

प्रमाणपत्र: सीई, सीबी, सेमको

प्रमुख विशेषताऐं:

★ मल्टी-फेज संचालित आरसीडी सर्किट → 50V तक काम करता है

★ मुख्य और आर्किंग संपर्कों को अलग करें

★ पुश-टू-ट्रिप परीक्षण बटन

★ समायोज्य चुंबकीय सेटिंग (0.8–1.0×इंच)

★ मजबूत ईएमआई/आरएफआई हस्तक्षेप-रोधी क्षमता

★ पूर्ण सहायक रेंज: शंट ट्रिप, सहायक/अलार्म संपर्क, रोटरी हैंडल

तकनीकी डाटा शीट

अर्थ-लीकेज सर्किट ब्रेकर (ईएलसीबी)
नमूना			DAM1-125L			DAM1-160L
ब्रेकिंग कैपेसिटी कोड			B	N	S	B	N	S
फ़्रेम आकार का रेटेड करंट- इनम (ए)			125ए			160ए
रेटेड करंट-इन(40,50 या 55℃) (ए)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125ए			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)ए
यूआई (वी)			690V			690V
उए (वी)			400V			400/415V
पोल की संख्या			4पी			4पी
आईसीयू (केए)			25	35	50	25	35	50
आईसीएस(केए)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(शिखर)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
अवशिष्ट वर्तमान सीमा (एमए)			100-300-500			100-300-500
समय विलंब(एमएस)			50-500-800			50-500-800
यूआईएमपी (वी)			10000			8000
ढांकता हुआ संपत्ति (वी)			2500			3000
लोनाइजेशन दूरी (मिमी)			≤30/0			≤30/0
धैर्य	कुल चक्र		8000			8000
	विद्युत जीवन		1000			1000
	यांत्रिक जीवन		7000			7000
श्रेणी (ईएन 60947-2/आईईसी 60947-2)	मुख्य सर्किट		ए/0			ए/0
	सहायक सर्किट		एसी-15			एसी-15
वोल्टेज रिलीज के तहत			√			√
शंट रिलीज			√			√
अतिरिक्त संपर्क			√			√
अलार्म संपर्क			√			√
सहायक संपर्क और अलार्म संपर्क			√			√
संचालन तंत्र को संभालें			√			√
विद्युत संचालन तंत्र			√			√
टर्मिनल कवर			√			√
चरण विभाजक			√			√
	डब्ल्यू (मिमी)	3पी	-			-
		4पी	101			120
	एल (मिमी)	3पी	-			-
		4पी	155			120
	हम्म)	3पी	-			-
		4पी	70			70
वज़न	निश्चित संस्करण 3पी/4पी		-			-
	प्लग-इन संस्करण 3पी/4पी		-			-
	संस्करण 3पी/4पी निकालें		-			-

रिसाव संरक्षण के साथ सीडीएडीए एमसीसीबी क्यों चुनें?

★ सच्ची एकीकृत सुरक्षा

ऐड-ऑन आरसीडी मॉड्यूल के विपरीत, DAM1L में बिल्ट-इन, फैक्ट्री-कैलिब्रेटेड लीकेज प्रोटेक्शन है - जो सही समन्वय सुनिश्चित करता है और संगतता समस्याओं को दूर करता है।

★ आरसीडी सर्किट के लिए मल्टी-फेज पावर

यदि एक चरण खो गया तो प्रारंभिक आरसीडी विफल हो गए। सीडीएडीए का डिज़ाइन सुरक्षा इलेक्ट्रॉनिक्स को बिजली देने के लिए सभी चरणों का उपयोग करता है, इसलिए यह चरण हानि या गंभीर अंडरवॉल्टेज के दौरान भी काम करता रहता है।

★ एक डिवाइस में दोहरे सुरक्षा लक्ष्य

◆ 30mA: व्यक्तिगत झटके से सुरक्षा के लिए IEC आवश्यकताओं को पूरा करता है

◆ 100mA-1000mA: छोटे, लगातार जमीनी दोषों से इन्सुलेशन क्षरण की आग को रोकता है

★ वास्तविक दुनिया की स्थितियों के लिए फ़ील्ड-समायोज्य

सुरक्षा बनाए रखते हुए गीले वातावरण (जैसे, कार धोने, खेतों) में उपद्रव से बचने के लिए संवेदनशीलता और समय की देरी को ठीक करें।

★ औद्योगिक-ग्रेड विश्वसनीयता

उच्च ब्रेकिंग क्षमता (एच-प्रकार), मजबूत आर्क पृथक्करण और आईपी20+ टर्मिनल सुरक्षा इसे कठोर वाणिज्यिक और औद्योगिक सेटिंग्स के लिए उपयुक्त बनाती है।

★ वैश्विक अनुपालन, स्थानीय मूल्य

यूरोप (सीई/सीबी), नॉर्डिक देशों (एसईएमकेओ) के लिए प्रमाणित - निर्यात परियोजनाओं के लिए आदर्श - एक विश्वसनीय चीनी निर्माता से प्रतिस्पर्धी मूल्य निर्धारण के साथ।

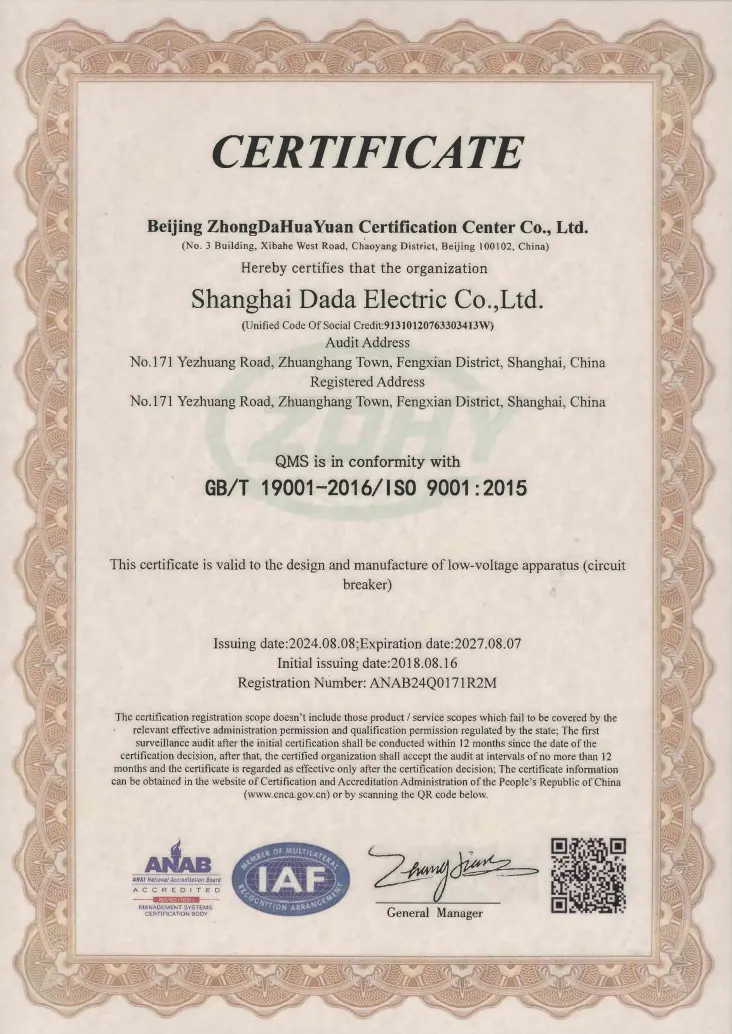

★ हमारी विनिर्माण सुविधा ISO9001:2015 गुणवत्ता प्रबंधन प्रणाली के तहत प्रमाणित है।

विशिष्ट अनुप्रयोग

उच्च-वृद्धि वाले आवासीय: मुख्य इनकमर या फर्श पैनल (आग जोखिम में कमी के लिए 300mA)

सुरंगें और सबवे: महत्वपूर्ण बुनियादी ढांचे के लिए असफल-सुरक्षित रिसाव का पता लगाना आवश्यक है

अस्पताल और स्कूल: गीले क्षेत्रों (प्रयोगशाला, शौचालय) में 30mA सुरक्षा

औद्योगिक संयंत्र: ग्राउंड फॉल्ट मॉनिटरिंग के साथ मोटर फीडर

निर्माण स्थल: कर्मियों की सुरक्षा के साथ अस्थायी बिजली वितरण

अक्सर पूछे जाने वाले प्रश्न

Q1: मानक एमसीसीबी और रिसाव सुरक्षा वाले एमसीसीबी के बीच क्या अंतर है?

ए1: एक मानक एमसीसीबी केवल ओवरलोड और शॉर्ट सर्किट से बचाता है। DAM1L अवशिष्ट वर्तमान (पृथ्वी रिसाव) का पता लगाता है - जब करंट जमीन पर लीक होता है (उदाहरण के लिए, किसी व्यक्ति या क्षतिग्रस्त इन्सुलेशन के माध्यम से), बिजली के झटके या आग को रोकता है।

Q2: क्या मैं व्यक्तिगत सुरक्षा के लिए 100A MCCB RCD का उपयोग कर सकता हूँ?

A2: केवल तभी जब 30mA पर सेट किया जाए। रेटेड करंट (100ए) भार क्षमता को परिभाषित करता है; अवशिष्ट सेटिंग (I△n) सुरक्षा फ़ंक्शन को परिभाषित करती है। झटके से सुरक्षा के लिए, I△n ≤30mA होना चाहिए, चाहे In की परवाह किए बिना।

Q3: आरसीडी सर्किट को मल्टी-फ़ेज़ पावर की आवश्यकता क्यों है?

ए3: यदि केवल एक चरण द्वारा संचालित किया जाता है, तो एकल-चरण विफलता रिसाव सुरक्षा को अक्षम कर देगी। सीडीएडीए का बहु-चरण डिज़ाइन यह सुनिश्चित करता है कि आरसीडी चरण हानि या कम वोल्टेज (50V से नीचे) के दौरान भी सक्रिय रहे - सुरक्षा निरंतरता के लिए महत्वपूर्ण।

Q4: क्या 4P लीकेज MCCB TT या TN-S सिस्टम के लिए उपयुक्त है?

A4: हाँ—यह टीटी, टीएन-एस और आईटी सिस्टम के लिए डिज़ाइन किया गया है। 4P डिज़ाइन सभी चरणों को तोड़ता है और न्यूट्रल, टीटी सिस्टम के लिए आवश्यक है जहां न्यूट्रल को विश्वसनीय रूप से अपस्ट्रीम में ग्राउंड नहीं किया जाता है।

Q5: मॉड्यूलर RCD + MCCB संयोजनों के स्थान पर CDADA को क्यों चुनें?

A5: CDADA DAM1L ऑफ़र करता है:

● छोटे पदचिह्न (एकीकृत बनाम दो डिवाइस)

● गारंटीकृत समन्वय (कोई बेमेल जोखिम नहीं)

● कम लागत और वायरिंग जटिलता

● उच्च विश्वसनीयता (एकल सीलबंद इकाई)

● निश्चित-संवेदनशीलता आरसीडी के साथ ऑन-साइट समायोजन संभव नहीं है
