आधुनिक औद्योगिक विद्युत वितरण प्रणालियों के लिए 1600A एयर सर्किट ब्रेकर क्यों आवश्यक है?

The 1600ए एयर सर्किट ब्रेकर(एसीबी) आधुनिक विद्युत वितरण प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है जहां उच्च वर्तमान क्षमता, सुरक्षा और विश्वसनीयता की आवश्यकता होती है। जैसे-जैसे औद्योगिक बिजली की मांग बढ़ती जा रही है, ओवरलोड, शॉर्ट सर्किट और विद्युत दोषों के खिलाफ स्थिर और सुरक्षित सुरक्षा सुनिश्चित करना पहले से कहीं अधिक महत्वपूर्ण हो गया है। यह लेख 1600ए एयर सर्किट ब्रेकर के लिए एक व्यापक मार्गदर्शिका प्रदान करता है, जिसमें इसके कार्य सिद्धांत, आंतरिक संरचना, प्रमुख तकनीकी पैरामीटर, अनुप्रयोग, चयन दिशानिर्देश, स्थापना प्रथाएं, रखरखाव रणनीतियां और भविष्य के विकास के रुझान शामिल हैं। इसे उच्च क्षमता वाले सर्किट सुरक्षा समाधान चुनते समय इंजीनियरों, खरीद विशेषज्ञों और सुविधा प्रबंधकों को सूचित निर्णय लेने में मदद करने के लिए डिज़ाइन किया गया है।

विषयसूची

• 1. 1600A एयर सर्किट ब्रेकर का परिचय
• 2. कार्य सिद्धांत
• 3. आंतरिक संरचना और घटक
• 4. मुख्य तकनीकी पैरामीटर
• 5. औद्योगिक अनुप्रयोग
• 6. सही 1600ए एसीबी का चयन कैसे करें
• 7. स्थापना दिशानिर्देश
• 8. रखरखाव और निरीक्षण
• 9. एसीबी बनाम एमसीसीबी बनाम वीसीबी
• 10. सुरक्षा संबंधी विचार
• 11. भविष्य के विकास के रुझान
• 12. अक्सर पूछे जाने वाले प्रश्न
• 13. निष्कर्ष एवं संपर्क

1. 1600A एयर सर्किट ब्रेकर का परिचय

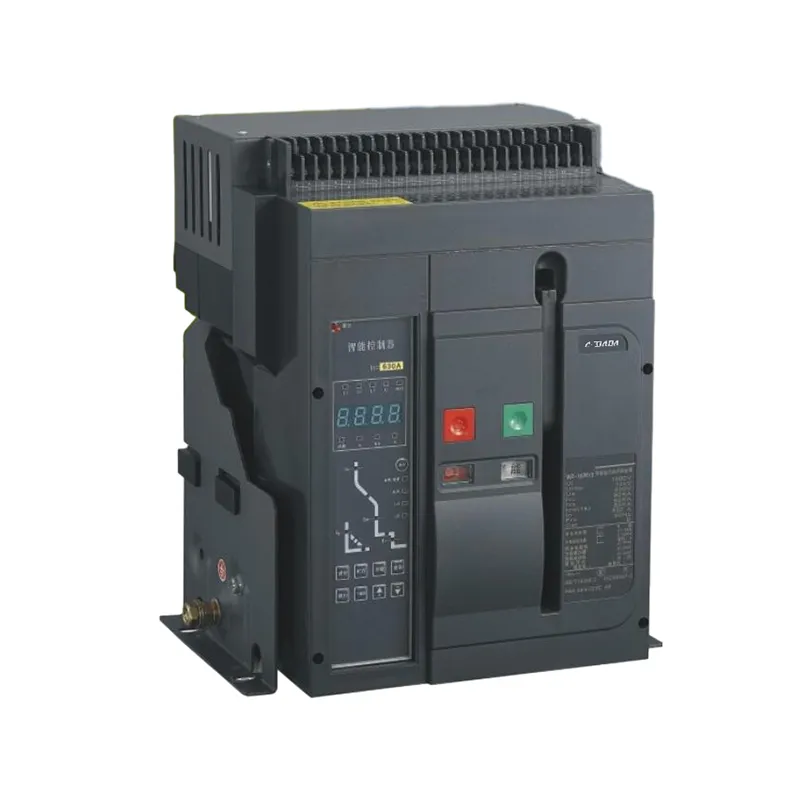

1600A एयर सर्किट ब्रेकर एक उच्च क्षमता वाला विद्युत सुरक्षा उपकरण है जिसे कम वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से औद्योगिक संयंत्रों, वाणिज्यिक भवनों, डेटा केंद्रों, अस्पतालों और बुनियादी ढांचा परियोजनाओं में उपयोग किया जाता है जहां बड़े विद्युत भार को सुरक्षित रूप से प्रबंधित किया जाना चाहिए।

छोटे ब्रेकरों के विपरीत, 1600A ACB को सटीक गलती का पता लगाने और रुकावट क्षमताओं को बनाए रखते हुए अत्यधिक उच्च वर्तमान स्तरों को संभालने के लिए इंजीनियर किया गया है। यह चाप बुझाने वाले माध्यम के रूप में हवा का उपयोग करता है, जो इसे तेल-आधारित प्रणालियों की तुलना में कुशल और पर्यावरण के अनुकूल बनाता है।

आधुनिक इलेक्ट्रिकल इंजीनियरिंग में, इस प्रकार के ब्रेकर को सिस्टम स्थिरता सुनिश्चित करने, उपकरण क्षति को रोकने और विद्युत दोषों के कारण होने वाले डाउनटाइम को कम करने के लिए एक मुख्य घटक माना जाता है।

2. कार्य सिद्धांत

1600A एयर सर्किट ब्रेकर का कार्य सिद्धांत असामान्य वर्तमान स्थितियों का पता लगाने और क्षति को रोकने के लिए सर्किट को तेजी से बाधित करने पर आधारित है।

जब कोई खराबी होती है - जैसे ओवरलोड, शॉर्ट सर्किट, या ग्राउंड फॉल्ट - तो ब्रेकर के अंदर ट्रिप यूनिट ओपनिंग मैकेनिज्म को सक्रिय कर देती है। संपर्क अलग हो जाते हैं और एक विद्युत चाप बनता है। फिर इस चाप को वायु और चाप ढलानों का उपयोग करके ठंडा और बुझाया जाता है, जिससे वर्तमान प्रवाह में सुरक्षित रुकावट सुनिश्चित होती है।

प्रक्रिया को इस प्रकार संक्षेप में प्रस्तुत किया जा सकता है:

• सेंसर के माध्यम से असामान्य धारा का पता लगाना
• इलेक्ट्रॉनिक ट्रिप यूनिट द्वारा सिग्नल प्रोसेसिंग
• यांत्रिक ट्रिपिंग तंत्र का सक्रियण
• मुख्य संपर्कों का पृथक्करण
• वायु कक्षों और आर्क स्प्लिटर्स का उपयोग करके आर्क विलुप्त होना

यह तेज़ प्रतिक्रिया तंत्र डाउनस्ट्रीम उपकरणों की सुरक्षा में मदद करता है और निरंतर सिस्टम विश्वसनीयता सुनिश्चित करता है।

3. आंतरिक संरचना और घटक

1600A एयर सर्किट ब्रेकर में कई महत्वपूर्ण घटक शामिल हैं जो सुरक्षित संचालन सुनिश्चित करने के लिए एक साथ काम करते हैं।

• मुख्य संपर्क:उच्च धारा भार उठाना और बाधित करना।
• आर्क च्यूट्स:विद्युत चापों को कुशलतापूर्वक विभाजित और बुझाएं।
• यात्रा इकाई:दोषों का पता लगाता है और वियोग के लिए संकेत भेजता है।
• स्प्रिंग तंत्र:तीव्र स्विचिंग के लिए संग्रहीत ऊर्जा प्रदान करता है।
• इन्सुलेशन आवास:विद्युत अलगाव और सुरक्षा सुनिश्चित करता है।
• सहायक संपर्क:नियंत्रण और निगरानी कार्य प्रदान करें।

प्रत्येक घटक को स्थायित्व और परिशुद्धता के लिए इंजीनियर किया गया है, जो भारी विद्युत भार के तहत भी दीर्घकालिक स्थिरता सुनिश्चित करता है।

4. मुख्य तकनीकी पैरामीटर

1600ए एयर सर्किट ब्रेकर का चयन करते समय तकनीकी विशिष्टताओं को समझना आवश्यक है। निम्न तालिका सामान्य मापदंडों का सारांश प्रस्तुत करती है:

5. औद्योगिक अनुप्रयोग

1600A एयर सर्किट ब्रेकर का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है जहां उच्च-शक्ति वितरण आवश्यक है।

• बड़े औद्योगिक विनिर्माण संयंत्र
• व्यावसायिक ऊँची इमारतें
• डेटा केंद्र और सर्वर फ़ार्म
• अस्पताल एवं चिकित्सा सुविधाएं
• परिवहन अवसंरचना प्रणालियाँ
• नवीकरणीय ऊर्जा बिजली स्टेशन

इनमें से प्रत्येक वातावरण में, विद्युत विश्वसनीयता महत्वपूर्ण है। यहां तक ​​कि एक छोटी बिजली रुकावट से वित्तीय हानि या सुरक्षा जोखिम हो सकता है, जिससे उच्च प्रदर्शन वाले ब्रेकर अपरिहार्य हो जाते हैं।

6. सही 1600ए एसीबी का चयन कैसे करें

सही 1600ए एयर सर्किट ब्रेकर का चयन करने के लिए सिस्टम आवश्यकताओं और परिचालन स्थितियों के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है।

• लोड विश्लेषण:कुल कनेक्टेड लोड और पीक डिमांड निर्धारित करें।
• शॉर्ट-सर्किट स्तर:सुनिश्चित करें कि ब्रेकिंग क्षमता फॉल्ट करंट स्तर से अधिक हो।
• समन्वय:अपस्ट्रीम और डाउनस्ट्रीम सुरक्षा उपकरणों के साथ मिलान करें।
• पर्यावरणीय स्थितियाँ:तापमान, आर्द्रता और ऊंचाई पर विचार करें।
• नियंत्रण सुविधाएँ:स्मार्ट निगरानी और संचार मॉड्यूल की आवश्यकता का मूल्यांकन करें।

उचित चयन दीर्घकालिक विश्वसनीयता सुनिश्चित करता है और रखरखाव लागत को कम करता है।

7. स्थापना दिशानिर्देश

ब्रेकर के सुरक्षित संचालन और इष्टतम प्रदर्शन के लिए सही स्थापना आवश्यक है।

• उचित पैनल माउंटिंग और संरेखण सुनिश्चित करें
• पर्याप्त वेंटिलेशन स्थान बनाए रखें
• सभी कनेक्शनों पर टॉर्क सेटिंग्स सत्यापित करें
• ऊर्जा देने से पहले इन्सुलेशन प्रतिरोध की जाँच करें
• नियंत्रण सर्किट की सही वायरिंग सुनिश्चित करें

अनुचित स्थापना से ओवरहीटिंग, उपद्रव ट्रिपिंग या सिस्टम विफलता हो सकती है।

8. रखरखाव और निरीक्षण

नियमित रखरखाव 1600A एयर सर्किट ब्रेकर का जीवनकाल बढ़ाता है और स्थिर प्रदर्शन सुनिश्चित करता है।

• टूट-फूट और मलिनकिरण के लिए संपर्कों का निरीक्षण करें
• समय-समय पर ट्रिपिंग तंत्र का परीक्षण करें
• आर्क शूट और इन्सुलेशन सतहों को साफ करें
• विद्युत टर्मिनलों के कसने की जाँच करें
• ऑपरेशन के दौरान तापमान वृद्धि की निगरानी करें

निवारक रखरखाव अप्रत्याशित डाउनटाइम और महंगी मरम्मत से बचने में मदद करता है।

9. एसीबी बनाम एमसीसीबी बनाम वीसीबी

10. सुरक्षा संबंधी विचार

उच्च क्षमता वाली प्रणालियों के साथ काम करते समय विद्युत सुरक्षा सर्वोच्च प्राथमिकता है।

• रखरखाव से पहले हमेशा बिजली अलग करें
• उचित व्यक्तिगत सुरक्षा उपकरण का उपयोग करें
• निर्माता स्थापना मैनुअल का पालन करें
• सुनिश्चित करें कि ग्राउंडिंग सही ढंग से लागू की गई है
• नियमित इन्सुलेशन परीक्षण करें

उचित रूप से बनाए रखा गया 1600A एयर सर्किट ब्रेकर विद्युत खतरों को काफी कम करता है और ऑपरेटर सुरक्षा सुनिश्चित करता है।

11. भविष्य के विकास के रुझान

सर्किट ब्रेकर तकनीक का विकास स्मार्ट और अधिक कुशल प्रणालियों की ओर बढ़ रहा है।

• IoT निगरानी प्रणालियों के साथ एकीकरण
• पूर्वानुमानित विश्लेषण के साथ डिजिटल यात्रा इकाइयाँ
• बेहतर चाप दमन सामग्री
• ऊर्जा-कुशल डिज़ाइन
• रिमोट ऑपरेशन और डायग्नोस्टिक्स

ये प्रगति बिजली वितरण प्रणालियों को पहले से कहीं अधिक बुद्धिमान और विश्वसनीय बना रही है।

12. अक्सर पूछे जाने वाले प्रश्न

Q1: 1600A एयर सर्किट ब्रेकर का मुख्य कार्य क्या है?
यह स्वचालित रूप से बिजली काटकर विद्युत सर्किट को ओवरलोड, शॉर्ट सर्किट और ग्राउंड दोष से बचाता है।

Q2: 1600A ACB आमतौर पर कहाँ उपयोग किया जाता है?
इसका उपयोग आमतौर पर औद्योगिक संयंत्रों, वाणिज्यिक भवनों और बड़े बुनियादी ढांचे प्रणालियों में किया जाता है।

Q3: रखरखाव कितनी बार किया जाना चाहिए?
परिचालन स्थितियों के आधार पर हर 6-12 महीनों में नियमित निरीक्षण की सिफारिश की जाती है।

Q4: क्या इसे स्मार्ट मॉनिटरिंग सिस्टम के साथ एकीकृत किया जा सकता है?
हाँ, आधुनिक 1600A ACB डिजिटल संचार और दूरस्थ निगरानी सुविधाओं का समर्थन करते हैं।

Q5: एक सामान्य एसीबी का जीवनकाल कितना होता है?
उचित रखरखाव के साथ, यह 10-20 साल या उससे अधिक समय तक चल सकता है।

13. निष्कर्ष एवं संपर्क

1600A एयर सर्किट ब्रेकर आधुनिक विद्युत वितरण प्रणालियों में एक महत्वपूर्ण घटक है, जो उच्च विश्वसनीयता, मजबूत सुरक्षा क्षमताओं और उन्नत परिचालन सुविधाओं की पेशकश करता है। उपकरणों की सुरक्षा और निरंतर बिजली आपूर्ति सुनिश्चित करने में इसकी भूमिका इसे उच्च ऊर्जा मांग वाले उद्योगों के लिए अपरिहार्य बनाती है।

जैसे-जैसे विद्युत प्रणालियाँ विकसित होती जा रही हैं, परिचालन सुरक्षा और दक्षता के लिए उच्च गुणवत्ता वाले ब्रेकर का चयन करना और भी महत्वपूर्ण हो जाता है।

शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेडआधुनिक औद्योगिक आवश्यकताओं के लिए डिज़ाइन किए गए विश्वसनीय और उच्च-प्रदर्शन सर्किट सुरक्षा समाधान प्रदान करने के लिए प्रतिबद्ध है।

हमसे संपर्क करेंआजहमारे 1600A एयर सर्किट ब्रेकर समाधान, तकनीकी सहायता और आपकी परियोजना आवश्यकताओं के अनुरूप अनुकूलित बिजली वितरण उत्पादों के बारे में अधिक जानने के लिए।
