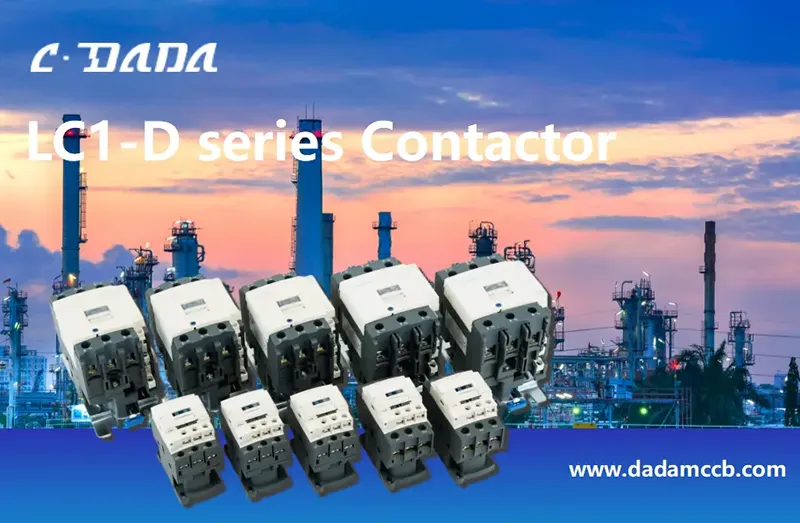

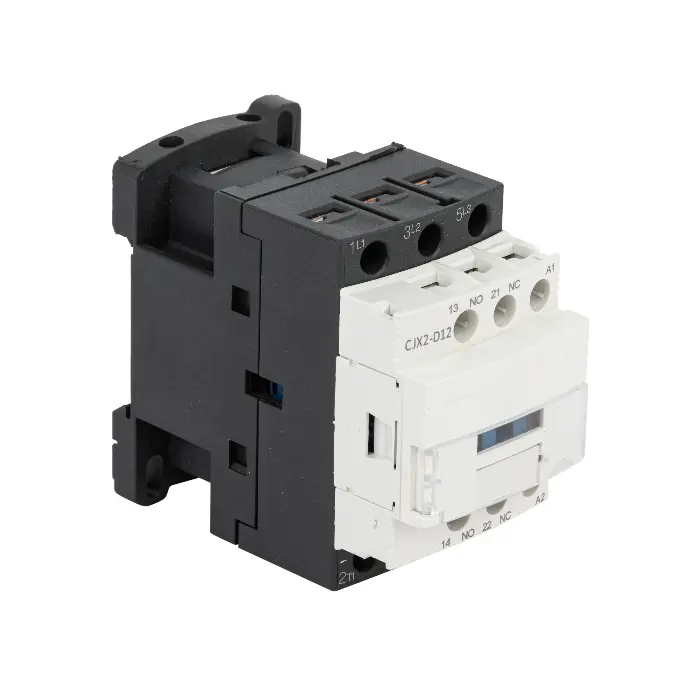

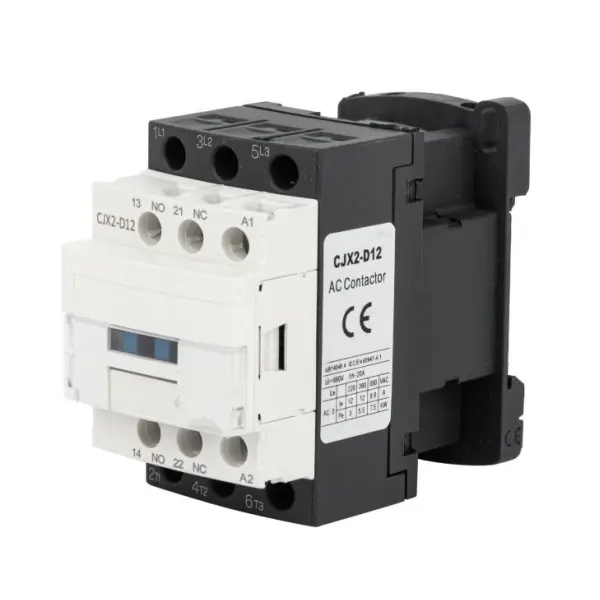

डी संपर्ककर्ता

Model:LC1-D Series

शंघाई दादा इलेक्ट्रिक एक विश्वसनीय निर्माता है और हमारे पास अपने स्वयं के ब्रांड, सीडीएडीए हैं। हमारा डी कॉन्टैक्टर (एलसी1-डी सीरीज) आईईसी 60947-4-1 प्रमाणित, 3पी/4पी, 620ए तक, एसी-3/एसी-4 रेटेड है। वाइड कॉइल वोल्टेज विकल्प। हम मोटर नियंत्रण और औद्योगिक स्वचालन के लिए इस उत्पाद की अनुशंसा करते हैं, उद्धरण के लिए हमसे संपर्क करें।

जांच भेजें

उत्पाद वर्णन

आईईसी/एन 60947-4-1 मानकों को पूरा करने के लिए शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड द्वारा डिजाइन किया गया एक उच्च प्रदर्शन वाला एसी कॉन्टैक्टर सीडीएडीए एलसी1-डी सीरीज डी कॉन्टैक्टर के साथ इंजीनियर विश्वसनीय मोटर नियंत्रण और पावर स्विचिंग। औद्योगिक, वाणिज्यिक और बुनियादी ढांचे के अनुप्रयोगों के लिए निर्मित, LC1-D श्रृंखला 9A से 95A (हेवी-ड्यूटी वेरिएंट में 620A तक) रेटेड धाराओं के साथ 3-पोल या 4-पोल कॉन्फ़िगरेशन का समर्थन करती है और 45kW (380-415V, AC-3 ड्यूटी पर) तक 3-चरण गिलहरी-पिंजरे मोटर्स को नियंत्रित करती है।

मानक 1NO+1NC सहायक संपर्कों से सुसज्जित, यह पूर्ण मोटर सुरक्षा के लिए थर्मल ओवरलोड रिले के साथ सहजता से एकीकृत होता है। एसी या डीसी कॉइल विकल्प (24वी-600वी), एसी-3 और एसी-4 उपयोग श्रेणियों और 690वी इन्सुलेशन के लिए रेटेड एक मजबूत डिजाइन के साथ, सीडीएडीए डी कॉन्टैक्टर लगातार स्टार्ट-स्टॉप चक्र, कन्वेयर सिस्टम, पंप, कंप्रेसर और एचवीएसी इकाइयों में भरोसेमंद प्रदर्शन प्रदान करता है - यहां तक कि 40 डिग्री सेल्सियस परिवेश के तापमान और 2000 मीटर की ऊंचाई तक के मांग वाले वातावरण में भी।

D Contactor

मुख्य विशिष्टताएँ

शृंखला: डी संपर्ककर्ता

ब्रांड: सीडीएडीए | निर्माता: शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड

मानक: आईईसी/ईएन 60947-4-1

प्रमाणीकरण: सीई

डंडे: 3पी या 4पी (चयन योग्य)

रेटेड ऑपरेशनल करंट (AC-3): 9A - 95A (विस्तारित रेंज में 620A तक)

मोटर पावर कंट्रोल (एसी-3):

380/415V: 4kW - 45kW

660/690V: 45kW तक

उपयोग श्रेणियाँ: एसी-3 (स्क्विरल-केज मोटर्स), एसी-4 (प्लगिंग एवं इंचिंग)

रेटेड इन्सुलेशन वोल्टेज: 690V एसी

परिवेश का तापमान: -5°C से +40°C

ऊंचाई: ≤ 2000 मी

माउंटिंग: लंबवत समतल ±5°, माउंटिंग श्रेणी III

सहायक संपर्क: 1NO + 1NC (सभी मॉडलों पर मानक)

कुंडल विकल्प:

एसी कॉइल्स: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

डीसी कॉइल्स: 24V, 36V, 48V, 110V, 220V

तकनीकी डाटा शीट

सामान		नमूना	एलसी1-डी09	एलसी1-डी12	एलसी1-डी18	एलसी1-डी25	एलसी1-डी32
पोल			3/4	3/4	3/4	3/4	3/4
अतिरिक्त संपर्क			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
रेटेड पारंपरिक हीटिंग करंट (ए) एसी-1			20	20	30	40	50
रेटेड परिचालन वर्तमान (ए)	380/400V	एसी-1 एसी-4	9	12	18	25	32
	380/400V	एसी-1 एसी-4	3.5	5	7.7	8.5	12
	660/690V	एसी-3 एसी-4	6.6	8.9	12	18	21
	660/690V	एसी-3 एसी-4	1.5	2	3.8	4.4	7.5
रेटेड इन्सुलेशन वोल्टेज (वी एसी)			690	690	690	690	690
नियंत्रित की शक्ति 3-चरण केज मोटर (एसी-3)	किलोवाट	220/230V एसी 380/415V एसी 660/690V एसी	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
एसी कॉइल (वी)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
डीसी कुंडल (वी)			24，36，48，110，220

सामान		नमूना	एलसी1-डी40	एलसी1-डी50	एलसी1-डी65	एलसी1-डी80	एलसी1-डी95
पोल			3/4	3/4	3/4	3/4	3/4
सहायक सर्किट कैट: AC-15,Ue=4 15V ले=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
रेटेड पारंपरिक हीटिंग करंट (ए) एसी-1			60	80	80	110	110
रेटेड परिचालन वर्तमान (ए)	380/400V	एसी-3 एसी-4	40	50	65	80	95
	380/400V	एसी-3 एसी-4	18.5	24	28	37	44
	660/690V	एसी-3 एसी-4	34	39	42	49	49
	660/690V	एसी-3 एसी-4	9	12	14	17.3	21.3
रेटेड इन्सुलेशन वोल्टेज (वी एसी)			690	690	690	690	690
नियंत्रित की शक्ति 3-चरण केज मोटर (एसी-3)	किलोवाट	220/230V एसी 380/415V एसी 660/690V एसी	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
एसी कॉइल (वी)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
डीसी कुंडल (वी)			24，36，48，110，220

सामान			नमूना		एलसी1-डी115		एलसी1-डी150		एलसी1-डी170		एलसी1-डी205		एलसी1-डी245
पोल					3		3		3		3/4		3/4
रेटेड पारंपरिक हीटिंग करंट (ए) एसी-1					200		200		200		275		280
रेटेड परिचालन वर्तमान (ए)	380/400V		एसी-3 एसी-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		एसी-3 एसी-4		70		90		100		108		115
					25		32		35		38		40
रेटेड इन्सुलेशन वोल्टेज (वी एसी)					690		690		690		690		690
नियंत्रित की शक्ति 3-चरण केज मोटर (एसी-3)	किलोवाट		380/415V एसी 660/690V एसी		55		75		75		90		110
					80		100		100		110		140
एसी कॉइल (वी)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
सामान				नमूना		एलसी1-डी300		एलसी1-डी410		एलसी1-डी475		एलसी1-डी620
पोल						3/4		3/4		3/4		3/4
रेटेड पारंपरिक हीटिंग करंट (ए) एसी-1						360		430		580		850
रेटेड परिचालन वर्तमान (ए)		380/400V		एसी-3 एसी-4		300		410		475		620
						124		150		185		188
		660/690V		एसी-3 एसी-4		190		235		290		360
						60		72		85		170
रेटेड इन्सुलेशन वोल्टेज (वी एसी)						690		690		690		690
नियंत्रित 3-चरण की शक्ति केज मोटर (एसी-3)		किलोवाट		380/415V एसी 660/690V एसी		160		200		250		335
						220		280		330		450
एसी कॉइल (वी)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

सामान

D Contactor

सीडीएडीए डी कॉन्टैक्टर क्यों चुनें?

★ सच्चा आईईसी अनुपालन

IEC/EN 60947-4-1 के अनुसार डिज़ाइन और परीक्षण किया गया—वैश्विक स्वीकृति और अंतरसंचालनीयता सुनिश्चित करना।

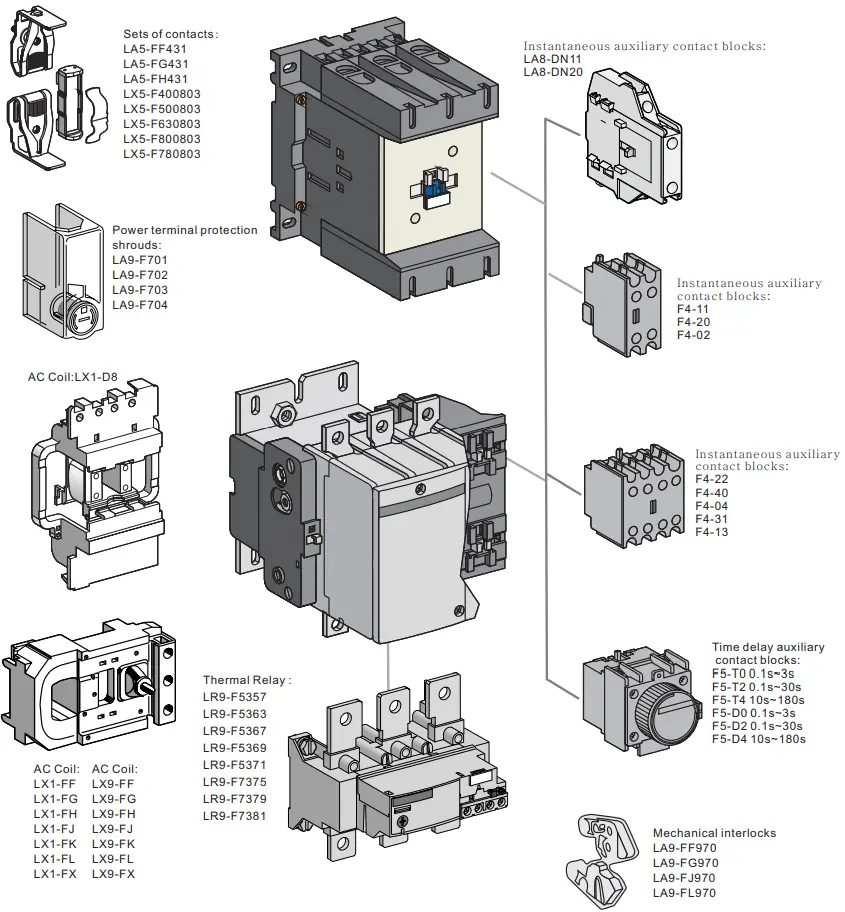

★ पूर्ण मोटर नियंत्रण समाधान

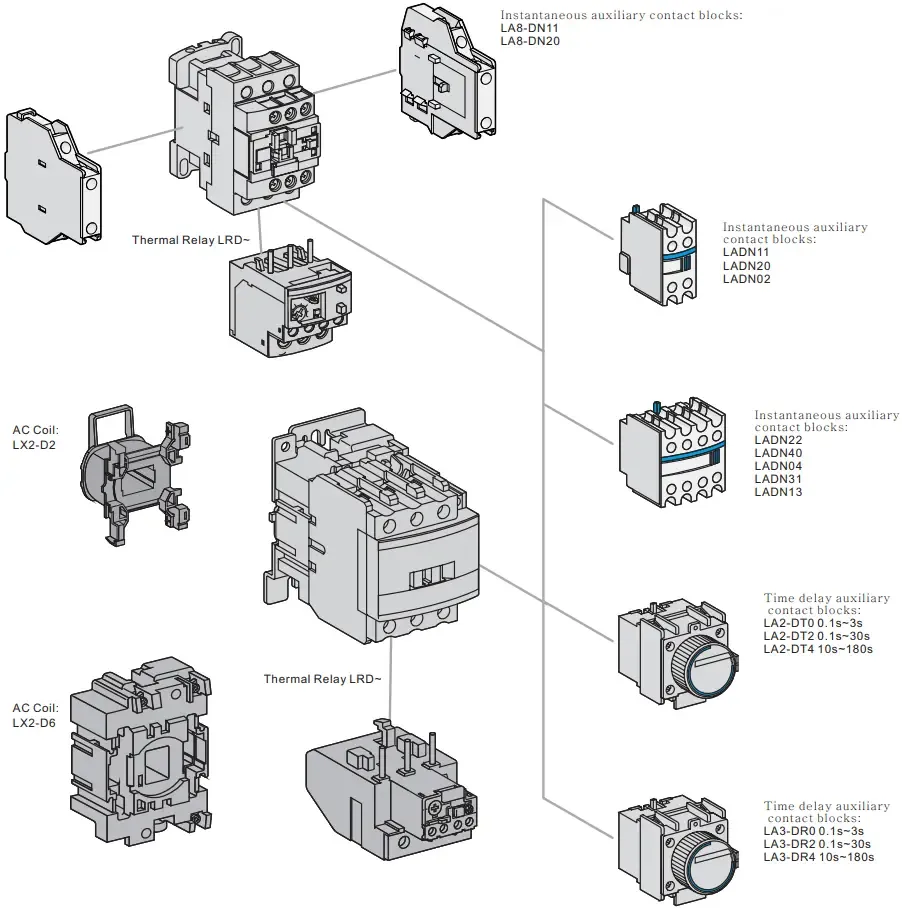

पूर्ण मोटर स्टार्टर असेंबलियों के लिए सीडीएडीए थर्मल ओवरलोड रिले के साथ जोड़ी - ओवरलोड + शॉर्ट-सर्किट + आइसोलेशन।

★ वाइड वोल्टेज लचीलापन

13 एसी और 5 डीसी कॉइल वोल्टेज में से चुनें - वैश्विक परियोजनाओं या मिश्रित-वोल्टेज पैनलों के लिए आदर्श।

★ भारी शुल्क के लिए मजबूत

एसी-4 ड्यूटी (बार-बार रिवर्सिंग/प्लगिंग) का समर्थन करता है - क्रेन, लिफ्ट और कन्वेयर के लिए बिल्कुल सही।

★ प्लग-एंड-प्ले एकीकरण

मानक 1NO+1NC सहायक संपर्क आसान इंटरलॉकिंग, सिग्नलिंग या पीएलसी फीडबैक सक्षम करते हैं।

★ औद्योगिक-ग्रेड विश्वसनीयता

उच्च विद्युत सहनशक्ति, कम संपर्क प्रतिरोध और स्थिर चाप दमन के लिए परीक्षण किया गया - डाउनटाइम को कम करना।

★ हमारे प्रमुख लाभ हैं: 1) पूर्ण अंतर्राष्ट्रीय प्रमाणन, 2) मजबूत OEM/ODM क्षमता, 3) उच्च लागत-प्रदर्शन अनुपात, 4) विश्वसनीय बड़े पैमाने पर उत्पादन क्षमता, 5) व्यापक निर्यात अनुभव।

D Contactor

★ हमारे उत्पादों को बेल्ट एंड रोड बाजारों पर मजबूत फोकस के साथ दक्षिण पूर्व एशिया, मध्य पूर्व, दक्षिण अमेरिका, अफ्रीका, यूरोप और सीआईएस देशों में सफलतापूर्वक निर्यात किया जाता है।

D Contactor

विशिष्ट अनुप्रयोग

D Contactor मोटर स्टार्टर: पंप, पंखे, कंप्रेसर, मिक्सर

D Contactor एचवीएसी सिस्टम: चिलर और ब्लोअर नियंत्रण

D Contactor औद्योगिक स्वचालन: कन्वेयर लाइनें, पैकेजिंग मशीनें

D Contactor भवन प्रबंधन: लिफ्ट नियंत्रण, प्रकाश बैंक

D Contactor ऊर्जा एवं जल: अपशिष्ट जल उपचार, सिंचाई प्रणाली

अक्सर पूछे जाने वाले प्रश्नों

Q1: "डी कॉन्टैक्टर" का क्या अर्थ है?

ए1: "डी" इस मॉड्यूलर, मानकीकृत एसी कॉन्टैक्टर प्लेटफॉर्म के लिए विश्व स्तर पर उपयोग किए जाने वाले श्रृंखला पदनाम (एलसी1-डी) को संदर्भित करता है। यह कोई तकनीकी वर्गीकरण नहीं है - लेकिन ओवरलोड रिले और मैकेनिकल इंटरलॉक जैसे सहायक उपकरणों के साथ इसकी अनुकूलता के लिए पैनल निर्माण में व्यापक रूप से मान्यता प्राप्त है।

Q2: AC-3 और AC-4 ड्यूटी में क्या अंतर है?

ए2:

● एसी-3: स्क्विरल-केज मोटरों (जैसे, पंप, पंखे) को सामान्य रूप से चालू/बंद करना। तनाव कम करें.

● AC-4: बार-बार प्लग लगाना, इंचिंग करना, या उलटना (उदाहरण के लिए, क्रेन, होइस्ट)। उच्च विद्युत तनाव → अधिक मजबूत संपर्कों की आवश्यकता होती है। → CDADA LC1-D को दोनों के लिए रेट किया गया है, जो इसे बहुमुखी बनाता है।

Q3: क्या मैं इस कॉन्टैक्टर का उपयोग ओवरलोड रिले के बिना कर सकता हूँ?

A3: मोटर लोड के लिए अनुशंसित नहीं है। कॉन्टैक्टर केवल बिजली स्विच करता है—यह ओवरलोड से सुरक्षा नहीं देता है। मोटर सुरक्षा के लिए हमेशा थर्मल या इलेक्ट्रॉनिक ओवरलोड रिले के साथ जोड़ी बनाएं।

Q4: क्या 4-पोल संस्करण उपलब्ध हैं?

ए4: हाँ! सभी एलसी1-डी मॉडल 3पी या 4पी कॉन्फ़िगरेशन का समर्थन करते हैं-न्यूट्रल-स्विचिंग अनुप्रयोगों या 4-वायर सिस्टम के लिए आदर्श।

Q5: अन्य D-श्रृंखला संपर्ककर्ताओं की तुलना में CDADA को क्यों चुनें?

A5: CDADA ऑफर करता है:

● वास्तविक आईईसी 60947-4-1 परीक्षण रिपोर्ट का अनुपालन

● व्यापक कुंडल वोल्टेज रेंज (निर्यात के लिए 415V, 480V, 600V सहित)

● सिल्वर-मिश्र धातु संपर्कों और आर्क शूट के साथ लगातार गुणवत्ता

● OEM-अनुकूल मूल्य निर्धारण और तेज़ नमूना बदलाव

● वैश्विक प्रमाणन (सीई) और अंग्रेजी दस्तावेज़ीकरण
