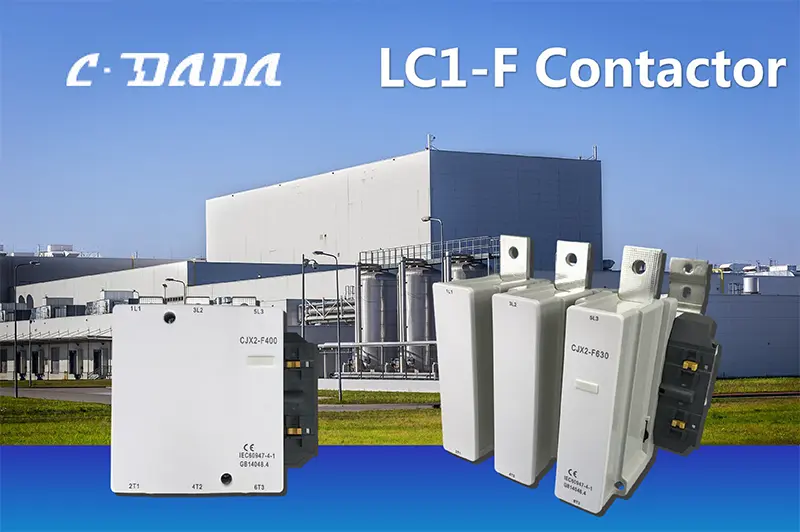

एफ संपर्ककर्ता

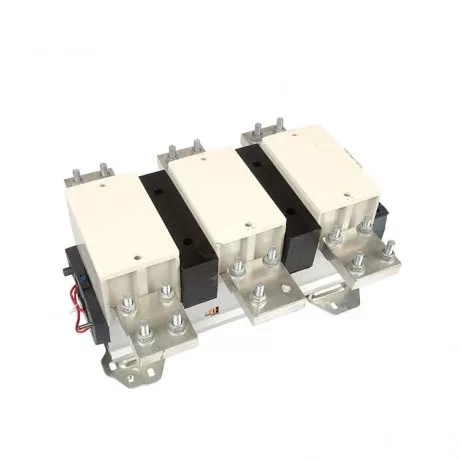

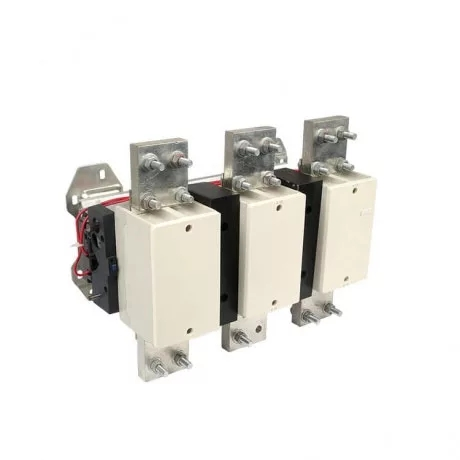

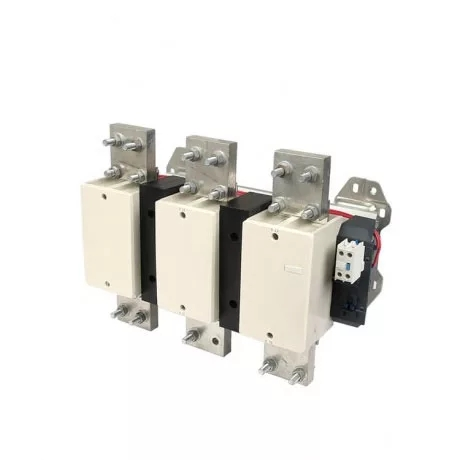

सीडीएडीए एलसी1-एफ सीरीज एफ कॉन्टैक्टर के साथ बड़े पैमाने पर औद्योगिक प्रणालियों की बिजली मांगों को पूरा करें - पेशेवर आपूर्तिकर्ता शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड द्वारा इंजीनियर किया गया एक उच्च-वर्तमान एसी कॉन्टैक्टर। आईईसी/ईएन 60947-4-1 मानकों के अनुरूप। हेवी-ड्यूटी मोटर नियंत्रण और पावर स्विचिंग के लिए डिज़ाइन किया गया, LC1-F श्रृंखला 115A से 1000A तक रेटेड परिचालन धाराओं का समर्थन करती है और 500kW (380-415V, AC-3 ड्यूटी पर) या 690V पर 670kW तक 3-चरण स्क्विरेल-केज मोटर्स को नियंत्रित करती है।

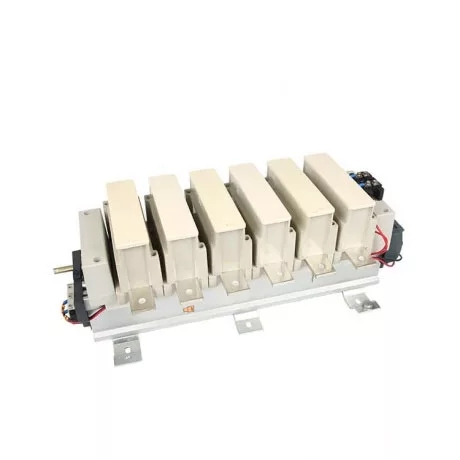

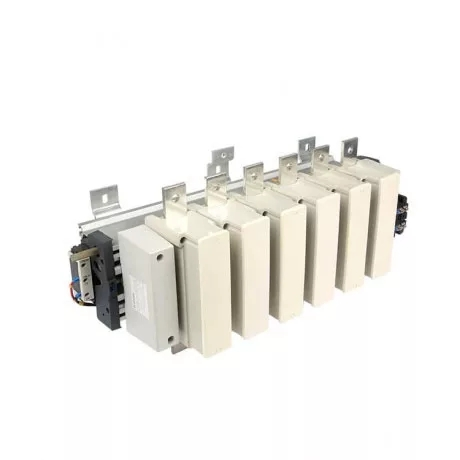

3-पोल या 4-पोल कॉन्फ़िगरेशन में उपलब्ध, यह कंप्रेसर, बड़े पंप, क्रशर, एचवीएसी चिलर, खनन उपकरण और जल उपचार संयंत्रों के लिए आदर्श है। AC-3 और AC-4 उपयोग रेटिंग के साथ, यह मानक मोटर स्टार्टिंग और प्लगिंग या इंचिंग जैसे मांग वाले अनुप्रयोगों को संभालता है। CE के साथ प्रमाणित, 690V इन्सुलेशन के लिए रेटेड, और -5°C से +40°C तक परिवेश के तापमान में संचालित, CDADA F कॉन्टैक्टर 2000 मीटर की ऊंचाई तक के कठोर वातावरण में भी मजबूत, रखरखाव-अनुकूल प्रदर्शन प्रदान करता है।

मुख्य विशिष्टताएँ

शृंखला: एफ संपर्ककर्ता

ब्रांड: सीडीएडीए | निर्माता: शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड

मानक: आईईसी/ईएन 60947-4-1

प्रमाणीकरण: सीई

ध्रुव: 3पी या 4पी (अधिकांश मॉडलों पर फ़ील्ड-चयन योग्य)

रेटेड ऑपरेशनल करंट (एसी-3): 115ए - 1000ए

मोटर पावर कंट्रोल (एसी-3):

380/415V: 55kW - 500kW

660/690V: 80kW - 670kW

उपयोग श्रेणियाँ: एसी-3 (मोटर चलाना), एसी-4 (प्लगिंग/इंचिंग)

रेटेड इन्सुलेशन वोल्टेज: 690V एसी

परिवेश का तापमान: -5°C से +40°C

ऊंचाई: ≤ 2000 मी

माउंटिंग: लंबवत ±5°, माउंटिंग श्रेणी III

कुंडल वोल्टेज (एसी): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

अधिकतम पारंपरिक ताप धारा (AC-1): 1200A तक

तकनीकी डाटा शीट

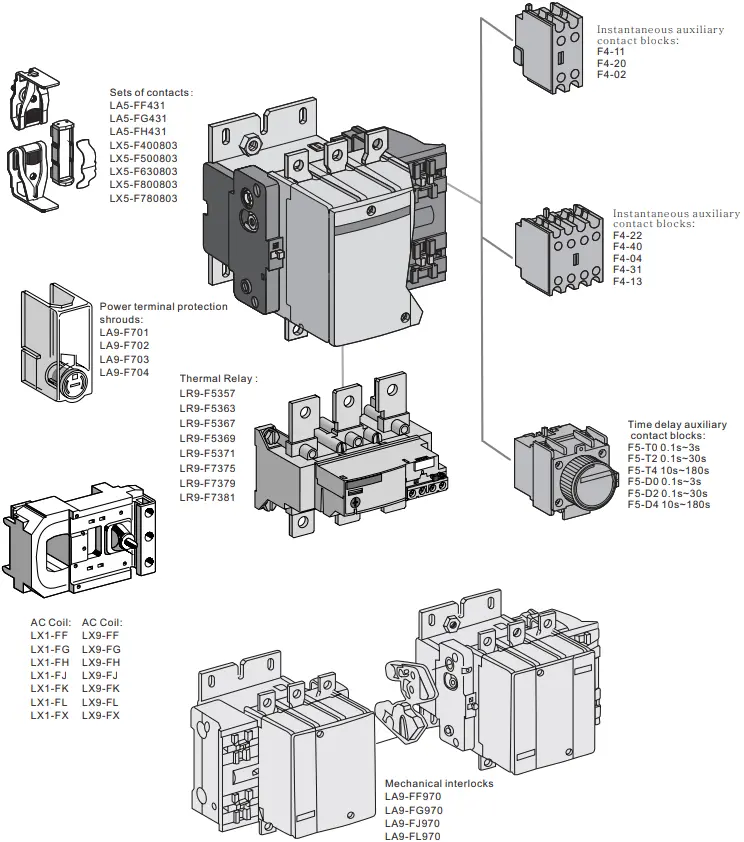

सामान

सीडीएडीए एफ कॉन्टैक्टर क्यों चुनें?

★ सच्चा हेवी-ड्यूटी प्रदर्शन

1000A और 500kW+ तक की मोटरों को संभालता है - खनन, तेल और गैस, स्टील मिलों और नगरपालिका बुनियादी ढांचे के लिए बिल्कुल सही।

★ वैश्विक वोल्टेज अनुकूलता

एसी कॉइल विकल्पों की विस्तृत श्रृंखला (415वी, 480वी, 600वी सहित) यूरोपीय, उत्तरी अमेरिकी, मध्य पूर्वी और अफ्रीकी परियोजनाओं में निर्बाध एकीकरण सुनिश्चित करती है।

★ डिमांडिंग साइकिल के लिए AC-4 रेटेड

बुनियादी संपर्ककर्ताओं के विपरीत, एलसी1-एफ बार-बार पलटने, ब्रेक लगाने और जॉगिंग का सामना करता है - जो क्रेन, लिफ्ट और एक्सट्रूडर के लिए महत्वपूर्ण है।

★ 4-पोल लचीलापन

आवश्यकता पड़ने पर न्यूट्रल स्विच करें—टीटी सिस्टम, जनरेटर सेट या संवेदनशील औद्योगिक भार के लिए आदर्श।

★ मजबूत थर्मल और आर्क प्रबंधन

अनुकूलित चाप कक्ष और उच्च-चालकता संपर्क निरंतर लोड के तहत लंबे विद्युत जीवन और कम गर्मी उत्पादन सुनिश्चित करते हैं।

★ OEM और पैनल बिल्डर तैयार

मानक डीआईएन रेल या स्क्रू माउंटिंग के साथ संगत, और पूर्ण मोटर स्टार्टर समाधान के लिए सीडीएडीए थर्मल ओवरलोड रिले के साथ पूरी तरह से जुड़ जाता है।

★ हम अनुसंधान एवं विकास में लगातार निवेश करते हैं, वैश्विक मानकों और बाजार के रुझानों की निगरानी करते हैं, और अपने उत्पाद पोर्टफोलियो को उन्नत करने के लिए उद्योग विशेषज्ञों के साथ सहयोग करते हैं।

विशिष्ट अनुप्रयोग

बड़े मोटर नियंत्रण: क्रशर, बॉल मिल, केन्द्रापसारक पंप

ऊर्जा एवं उपयोगिताएँ: जल/अपशिष्ट जल संयंत्र, विद्युत स्टेशन सहायक

एचवीएसी: औद्योगिक चिलर, कूलिंग टावर

सामग्री प्रबंधन: कन्वेयर बेल्ट, बाल्टी लिफ्ट

समुद्री और अपतटीय: शिपबोर्ड मोटर सिस्टम

नवीकरणीय: पंपयुक्त हाइड्रो, बायोमास फ़ीड सिस्टम

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: D और F श्रृंखला संपर्ककर्ताओं के बीच क्या अंतर है?

ए1:

● डी सीरीज (उदाहरण के लिए, एलसी1-डी): हल्के से मध्यम ड्यूटी (95ए / 45 किलोवाट तक) के लिए।

● F सीरीज (LC1-F): भारी औद्योगिक शुल्क (115A–1000A / 55kW–500kW+) के लिए। → एफ श्रृंखला में बड़े संपर्क अंतराल, प्रबलित आर्क शूट और उच्च कम समय की सहनशीलता है।

Q2: क्या मैं न्यूट्रल स्विच करने के लिए 4P F कॉन्टैक्टर का उपयोग कर सकता हूँ?

ए2: हाँ. 4-पोल संस्करण कुछ सुरक्षा या अलगाव अनुप्रयोगों (उदाहरण के लिए, जनरेटर चेंजओवर) में आवश्यक सभी 3 चरणों + तटस्थ के एक साथ वियोग की अनुमति देता है।

Q3: क्या ओवरलोड रिले की अभी भी आवश्यकता है?

A3: बिल्कुल. संपर्ककर्ता केवल बिजली स्विच करता है - यह ओवरलोड या चरण हानि से रक्षा नहीं करता है। मोटर सुरक्षा के लिए हमेशा थर्मल या इलेक्ट्रॉनिक ओवरलोड रिले के साथ जोड़ी बनाएं।

प्रश्न4: व्यवहार में "एसी-4 रेटेड" का क्या अर्थ है?

A4: इसका मतलब है कि कॉन्टैक्टर मोटर प्लगिंग (रिवर्स ब्रेकिंग) और इंचिंग (शॉर्ट बर्स्ट) को सुरक्षित रूप से संभाल सकता है - जो होइस्ट, प्रेस और मिक्सर में आम है। यह उच्च धारा उछाल का कारण बनता है; AC-4 रेटिंग संपर्क स्थायित्व सुनिश्चित करती है।

Q5: वैश्विक ब्रांडों की तुलना में CDADA F कॉन्टैक्टर को क्यों चुनें?

A5: CDADA ऑफर करता है:

● वास्तविक आईईसी 60947-4-1 परीक्षण दस्तावेज़ीकरण का अनुपालन

● सिल्वर-मिश्र धातु संपर्कों या आर्क दमन से समझौता किए बिना प्रतिस्पर्धी मूल्य निर्धारण

● वैश्विक निर्यात के लिए पूर्ण कुंडल वोल्टेज रेंज

● चीन से तेजी से नमूना और थोक वितरण

● OEM समर्थन: कस्टम लेबलिंग, पैकेजिंग और तकनीकी फ़ाइलें (CE घोषणा, वायरिंग आरेख)
