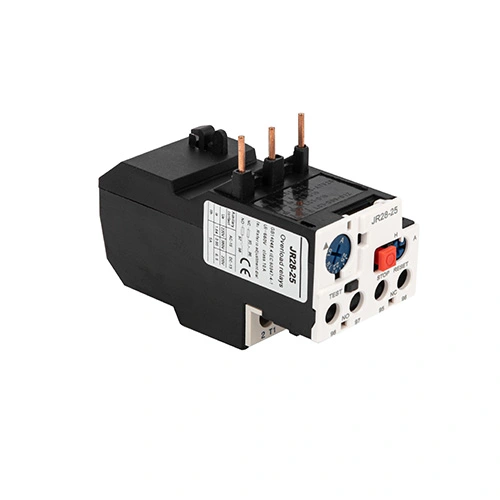

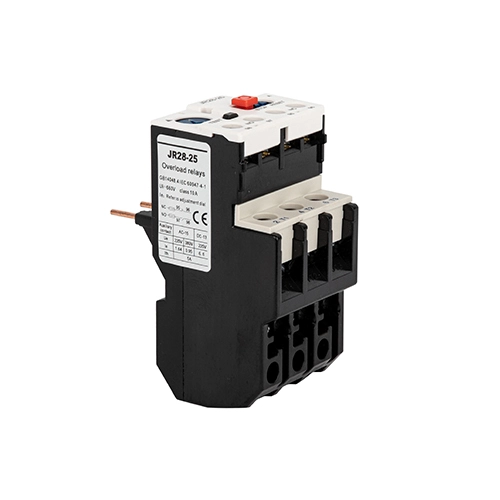

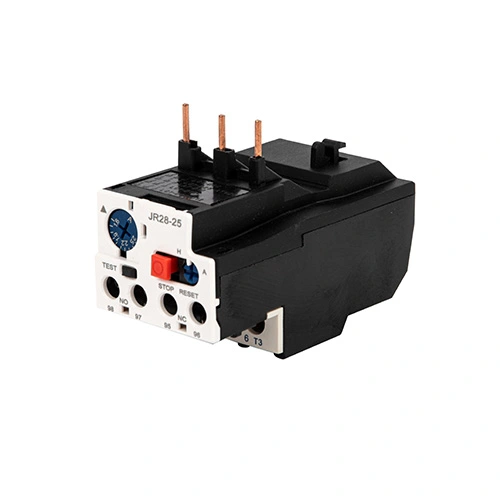

JR28 थर्मल ओवरलोड रिले

JR28 थर्मल ओवरलोड रिले के साथ अपने मोटरों को सुरक्षित रखें, जो चीन में एक विश्वसनीय निर्माता CDADA द्वारा विकसित एक मजबूत और बुद्धिमान सुरक्षा समाधान है। CDADA D-श्रृंखला संपर्ककर्ताओं (D9 से D150) के साथ निर्बाध एकीकरण के लिए डिज़ाइन किया गया, JR28 रिले निम्नलिखित के विरुद्ध व्यापक सुरक्षा प्रदान करता है:

● अतिभार

● चरण विफलता (एक चरण की हानि)

● अत्यधिक लंबी मोटर स्टार्टिंग टाइम

● लंबे समय तक रोटर का रुकना

0.1A से 140A तक की व्यापक समायोज्य वर्तमान रेंज के साथ, JR28 श्रृंखला छोटे पंखे से लेकर बड़े औद्योगिक पंप और कंप्रेसर तक के अनुप्रयोगों को कवर करती है। इसमें नियंत्रण सर्किट सत्यापन के लिए एक परीक्षण बटन, एक स्पष्ट यात्रा संकेतक, मैन्युअल या स्वचालित रीसेट चयन और अनधिकृत समायोजन को रोकने के लिए एक सील करने योग्य कवर की सुविधा है। सिद्ध बाईमेटेलिक थर्मल तकनीक पर निर्मित और IEC 60947-4-1 के अनुरूप, CDADA JR28 दुनिया भर में मांग वाले वातावरण में विश्वसनीय, रखरखाव-अनुकूल मोटर सुरक्षा सुनिश्चित करता है।

मुख्य विशिष्टताएँ

श्रृंखला: JR28 थर्मल ओवरलोड रिले

ब्रांड: सीडीएडीए | निर्माता: शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड

अनुकूलता: D9, D12, D18… D150 संपर्ककर्ताओं तक (LC1-D/F श्रृंखला) के लिए डिज़ाइन किया गया

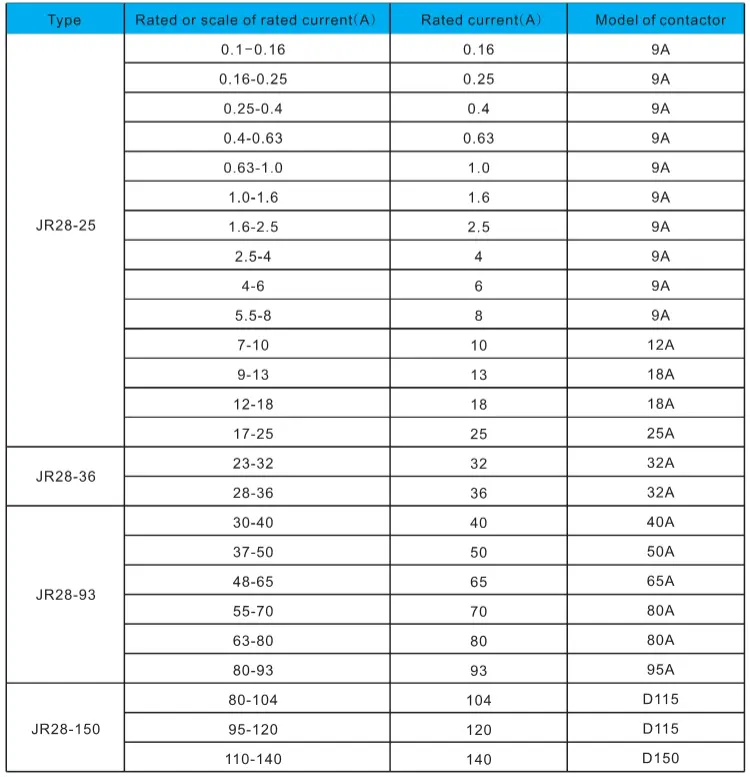

रेटेड वर्तमान रेंज: 0.1ए - 140ए (एकाधिक मॉडल: जेआर28-25, जेआर28-36, जेआर28-93, जेआर28-150, आदि)

ध्रुव: 3-ध्रुव (असंतुलन के लिए सभी चरणों की निगरानी करता है)

सुरक्षा कार्य:

★ थर्मल अधिभार

★ चरण विफलता का पता लगाना

★ लंबी शुरुआत समय की निगरानी

★ रोटर स्टॉल सुरक्षा

रीसेट मोड: मैन्युअल या स्वचालित (चयनकर्ता स्विच के माध्यम से)

परीक्षण बटन: यात्रा का अनुकरण करता है—NO और NC दोनों सहायक संपर्कों को सक्रिय करता है

स्टॉप बटन: केवल एनसी संपर्क खोलता है (आपातकालीन सिग्नलिंग के लिए)

यात्रा संकेतक: दृश्य ध्वज यात्रा की स्थिति दर्शाता है

सेटिंग लॉक: छेड़छाड़-रोधी संचालन के लिए कवर को सील किया जा सकता है

सहायक संपर्क: मानक 1NO + 1NC (अलार्म, पीएलसी फीडबैक या इंटरलॉक के लिए)

माउंटिंग: स्नैप-ऑन डिज़ाइन सीधे संगत CDADA संपर्ककर्ताओं पर

प्रमाणीकरण: IEC/EN 60947-4-1 के अनुरूप (CE दस्तावेज़ उपलब्ध)

CDADA JR28 थर्मल ओवरलोड रिले क्यों चुनें?

★ व्यापक वर्तमान कवरेज

0.1ए से 140ए तक—फ्रैक्शनल एचपी मोटर्स से लेकर 110 किलोवाट+ औद्योगिक ड्राइव तक सब कुछ का समर्थन करता है।

★ डी-सीरीज़ संपर्ककर्ताओं के साथ पूर्ण संगतता

D9 से D150 तक फिट करने के लिए इंजीनियर किया गया—सही यांत्रिक और थर्मल समन्वय सुनिश्चित करता है।

★ उन्नत नैदानिक ​​सुविधाएँ

★ टेस्ट बटन बिजली की रुकावट के बिना नियंत्रण वायरिंग का सत्यापन करता है

★ स्टॉप बटन बाहरी सिग्नलिंग को सक्षम बनाता है

★ ट्रिप इंडिकेटर समस्या निवारण को गति देता है

★ औद्योगिक-ग्रेड विश्वसनीयता

सच्चा द्विधातु थर्मल तंत्र (इलेक्ट्रॉनिक नहीं) - ईएमआई, वोल्टेज स्पाइक्स और सॉफ़्टवेयर दोषों के प्रति प्रतिरोधी।

★ सुरक्षा एवं अनुपालन तैयार

सील करने योग्य कवर लॉक सेटिंग्स के लिए आईएसओ, सीई और फैक्ट्री ऑडिट आवश्यकताओं को पूरा करता है।

★ लागत प्रभावी सुरक्षा

मोटर बर्नआउट को रोकता है, डाउनटाइम कम करता है, और उपकरण जीवन बढ़ाता है - OEM और सिस्टम इंटीग्रेटर्स के लिए आदर्श।

★ पैकिंग विवरण उत्पाद के अनुसार अलग-अलग होते हैं। हम यह जानकारी अपने कोटेशन और पैकिंग सूचियों में प्रदान करते हैं। मानक निर्यात कार्टन इष्टतम पैलेटाइज़ेशन और कंटेनर लोडिंग के लिए डिज़ाइन किए गए हैं।

विशिष्ट अनुप्रयोग

★ मोटर स्टार्टर असेंबली: पंप, पंखे, कन्वेयर के लिए संपर्ककर्ताओं के साथ जोड़ा गया

★ एचवीएसी सिस्टम: चिलर, कूलिंग टावर, एयर हैंडलर

★ जल और अपशिष्ट जल: सबमर्सिबल और केन्द्रापसारक पंप

★ विनिर्माण: मिक्सर, एक्सट्रूडर, पैकेजिंग लाइनें

★ खनन एवं निर्माण: क्रशर, होइस्ट, वेंटिलेशन पंखे

अक्सर पूछे जाने वाले प्रश्नों

Q1: JR28 और LRD श्रृंखला के बीच क्या अंतर है?

A1: दोनों CDADA के थर्मल ओवरलोड रिले हैं। JR28 श्रृंखला उच्च धाराओं (140A तक) का समर्थन करती है और बड़े संपर्ककर्ताओं (D150 तक) के लिए डिज़ाइन की गई है, जबकि LRD आमतौर पर निचली रेंज (~104A तक) को कवर करती है। कार्यात्मक रूप से, वे समान सुरक्षा प्रदान करते हैं - लेकिन JR28 को हेवी-ड्यूटी औद्योगिक उपयोग के लिए अनुकूलित किया गया है।

Q2: क्या मैं गैर-सीडीएडीए संपर्ककर्ताओं के साथ जेआर28 थर्मल ओवरलोड रिले का उपयोग कर सकता हूं?

ए2: हालांकि कुछ मामलों में संभव है, इष्टतम प्रदर्शन और वारंटी समर्थन के लिए सीडीएडीए डी-सीरीज़ कॉन्टैक्टर्स (डी9-डी150) के साथ युग्मन की आवश्यकता होती है। यांत्रिक फिट, गर्मी अपव्यय और समन्वय वक्र को एक प्रणाली के रूप में मान्य किया गया है।

Q3: JR28 में चरण विफलता सुरक्षा कैसे काम करती है?

A3: यदि एक चरण नष्ट हो जाता है, तो शेष दो कंडक्टर असंतुलित धारा प्रवाहित करते हैं, जिससे द्विधात्विक पट्टियों में असममित ताप उत्पन्न होता है। JR28 इस असंतुलन का पता लगाता है और सामान्य ओवरलोड की तुलना में तेजी से ट्रिप करता है, जिससे मोटर वाइंडिंग को नुकसान होने से बचाया जा सकता है।

Q4: क्या मैन्युअल रीसेट ऑटो रीसेट से अधिक सुरक्षित है?

A4: हाँ-महत्वपूर्ण प्रणालियों के लिए। मैन्युअल रीसेट ऑपरेटर को पुनरारंभ करने से पहले दोष का निरीक्षण करने और उसे दूर करने के लिए मजबूर करता है। ऑटो रीसेट अप्राप्य या दूरस्थ उपकरणों के लिए उपयुक्त है जहां निरंतरता को प्राथमिकता दी जाती है (उदाहरण के लिए, कूलिंग पंप)।

Q5: वैश्विक ब्रांडों की तुलना में CDADA JR28 को क्यों चुनें?

A5: CDADA ऑफर करता है:

● उच्च सटीकता के साथ वास्तविक थर्मल अंतर तंत्र

● D9–D150 संपर्ककर्ताओं के साथ पूर्ण अनुकूलता—प्लग-एंड-प्ले विश्वसनीयता

● एक कॉम्पैक्ट इकाई में परीक्षण, रोक, रीसेट और सील फ़ंक्शन

● सीई-अनुरूप गुणवत्ता के साथ प्रतिस्पर्धी मूल्य निर्धारण

● वैश्विक ग्राहकों के लिए तेज़ तकनीकी सहायता और अंग्रेजी दस्तावेज़ीकरण
