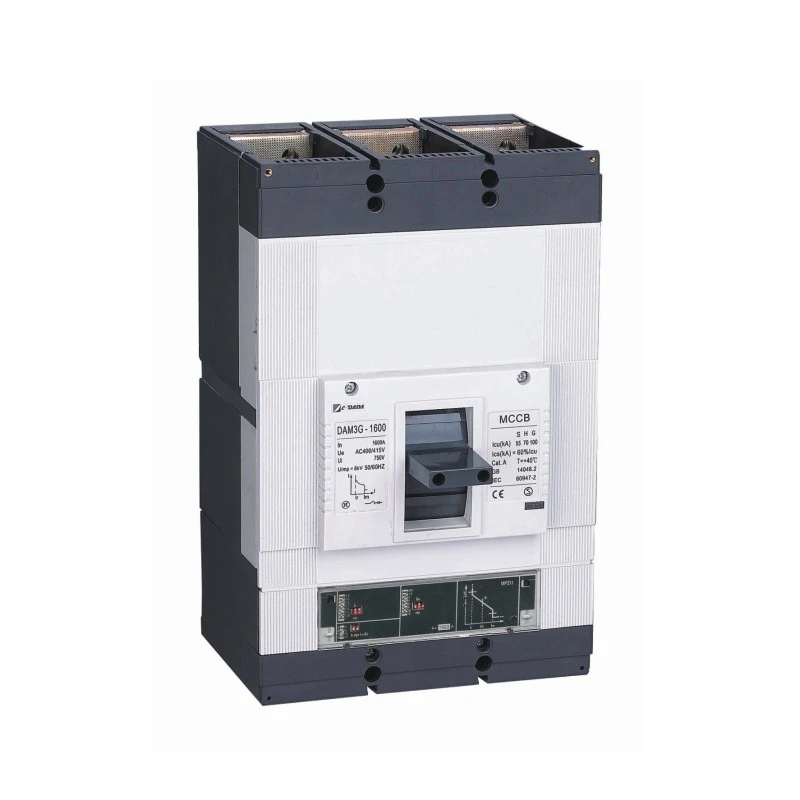

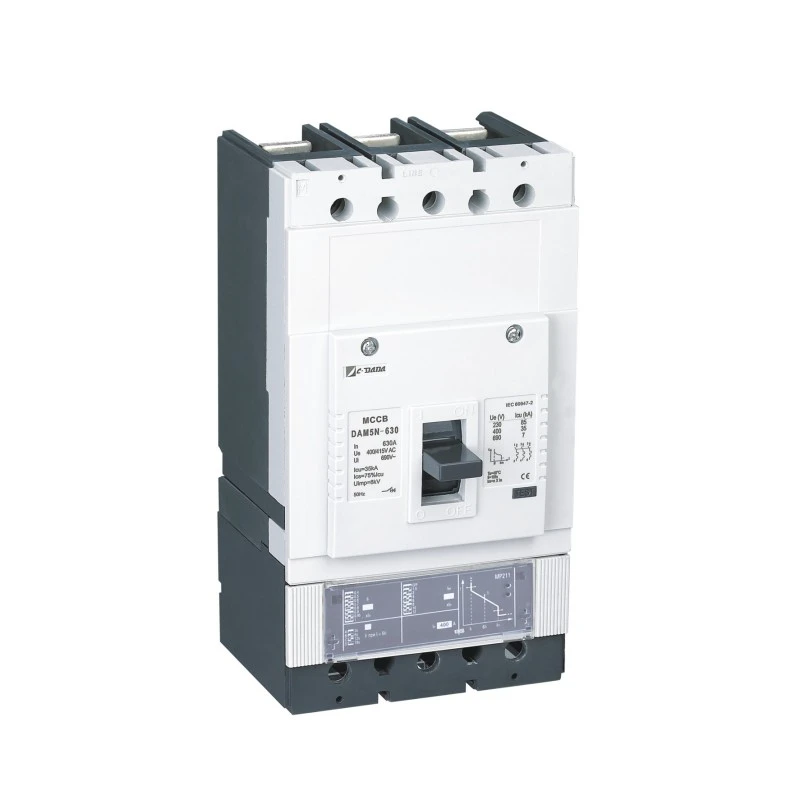

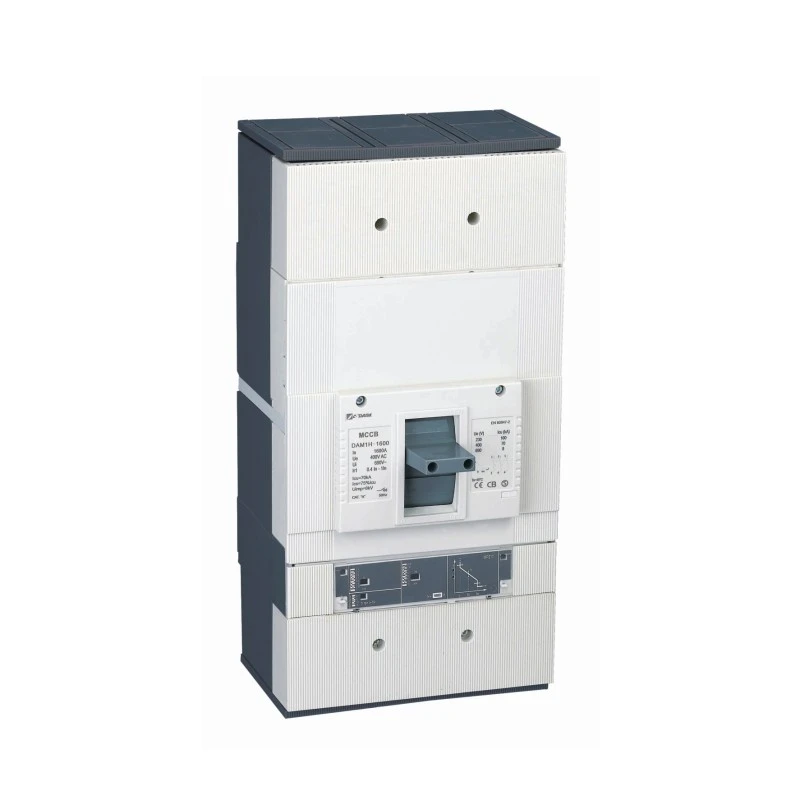

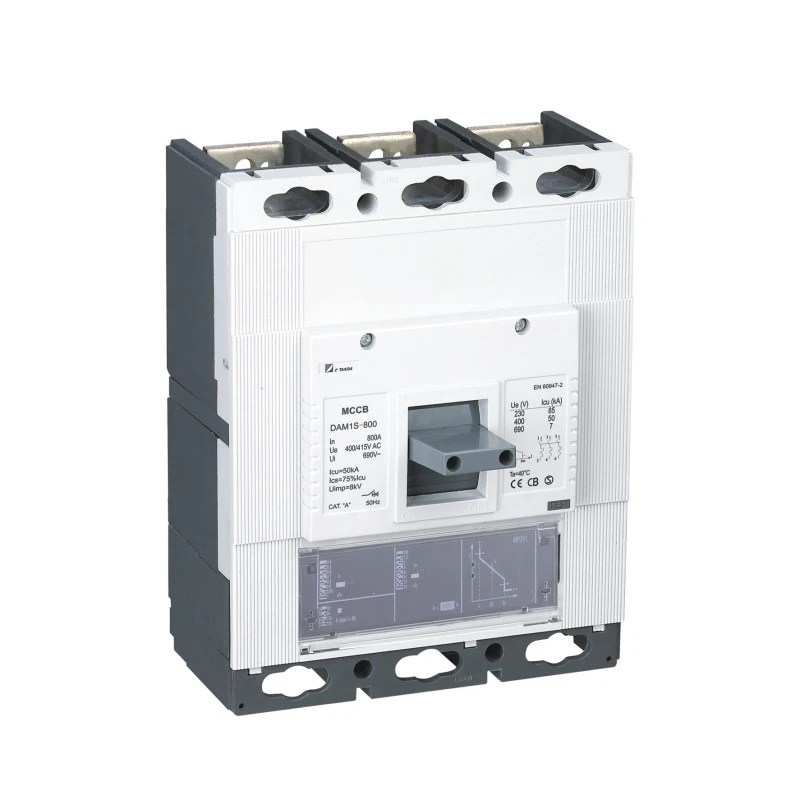

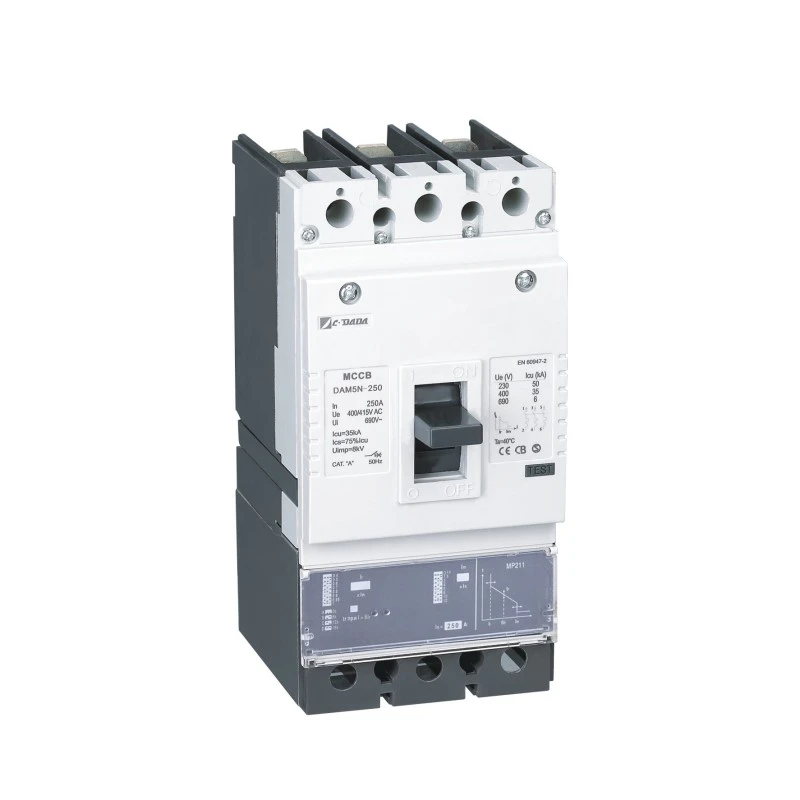

इलेक्ट्रॉनिक टाइप मोल्डेड केस सर्किट ब्रेकर

परिशुद्धता, बुद्धिमत्ता और विश्वसनीयता की मांग करने वाली आधुनिक बिजली प्रणालियों के लिए, शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड द्वारा इलेक्ट्रॉनिक टाइप मोल्डेड केस सर्किट ब्रेकर। लो-वोल्टेज सुरक्षा में एक नया मानक स्थापित करता है। पारंपरिक थर्मल-मैग्नेटिक ब्रेकरों के विपरीत, यह बुद्धिमान एमसीसीबी परिवेश के तापमान में उतार-चढ़ाव के प्रति अत्यधिक सटीक, प्रोग्रामयोग्य ओवरकरंट सुरक्षा प्रदान करने के लिए माइक्रोप्रोसेसर-आधारित इलेक्ट्रॉनिक ट्रिप यूनिट का उपयोग करता है।

40% से 100% इन (थर्मल) और 1.5× से 12× इन (चुंबकीय) तक समायोज्य सेटिंग्स के साथ, यह डेटा केंद्रों, औद्योगिक संयंत्रों, अस्पतालों और नवीकरणीय ऊर्जा प्रणालियों में जटिल समन्वय के लिए बेजोड़ लचीलापन प्रदान करता है। 400V/415V पर 100A से 1600A तक रेटेड, यह उन्नत कार्यक्षमता के साथ कॉम्पैक्ट डिज़ाइन को जोड़ता है - और अत्यधिक दोषों के दौरान विफलता-सुरक्षित सीधी-यात्रा शामिल करता है, भले ही इलेक्ट्रॉनिक्स विफल हो।

मुख्य विशिष्टताएँ

मॉडल: CDADA DAM2 / DE सीरीज (इलेक्ट्रॉनिक टाइप मोल्डेड केस सर्किट ब्रेकर)

प्रकार: इलेक्ट्रॉनिक मोल्डेड केस सर्किट ब्रेकर

डंडे: 3पी/4पी

रेटेड वोल्टेज (यूई): 400V / 415V AC

रेटेड करंट (इंच): 100A - 1600A

ट्रिप यूनिट: माइक्रोप्रोसेसर-आधारित इलेक्ट्रॉनिक रिलीज़

थर्मल समायोजन (आईआर): 40% - 100% इंच

चुंबकीय समायोजन (आईएम): 1.5× - 12× इंच

लाभ

★ विस्तृत रेंज: 100A से 1600A(AC)

★ कॉम्पैक्ट आयाम

★ एडजस्टेबल थर्मल सेटिंग (40-100%) इंच।

★ एडजस्टेबल मैग्नेटिक सेटिंग (1.5-12 बार) इंच।

★ पुश टू ट्रिप बटन प्रावधान।

★ मुख्य और आर्किंग संपर्कों को अलग करें

★ सहायक उपकरणों की विस्तृत श्रृंखला।

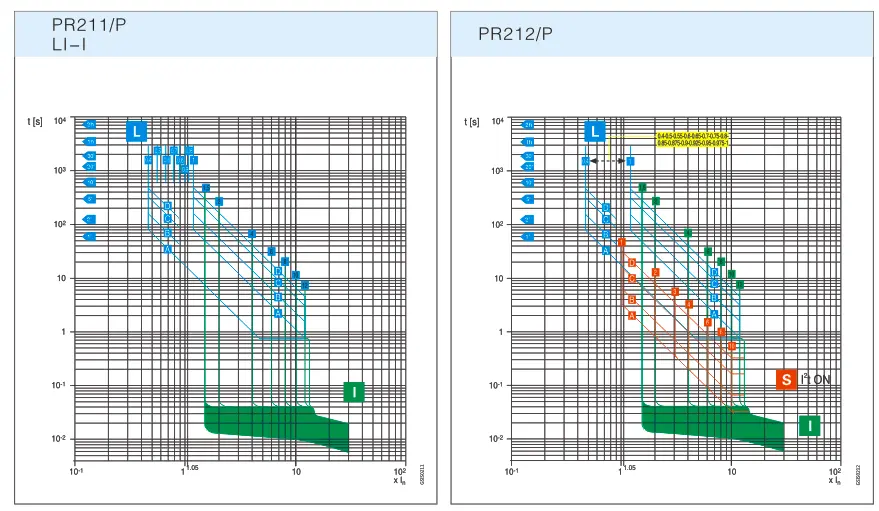

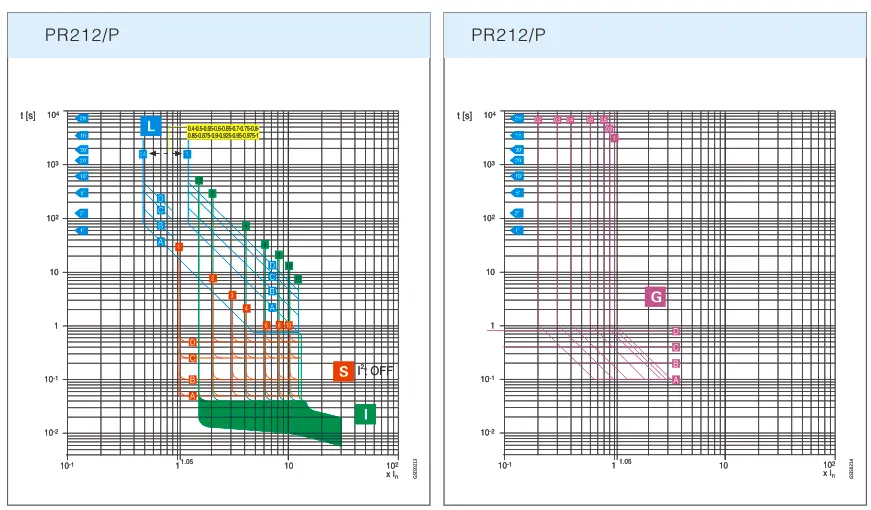

इलेक्ट्रॉनिक रिलीज़ विशेषता वक्र

विद्युत पैरामीटर

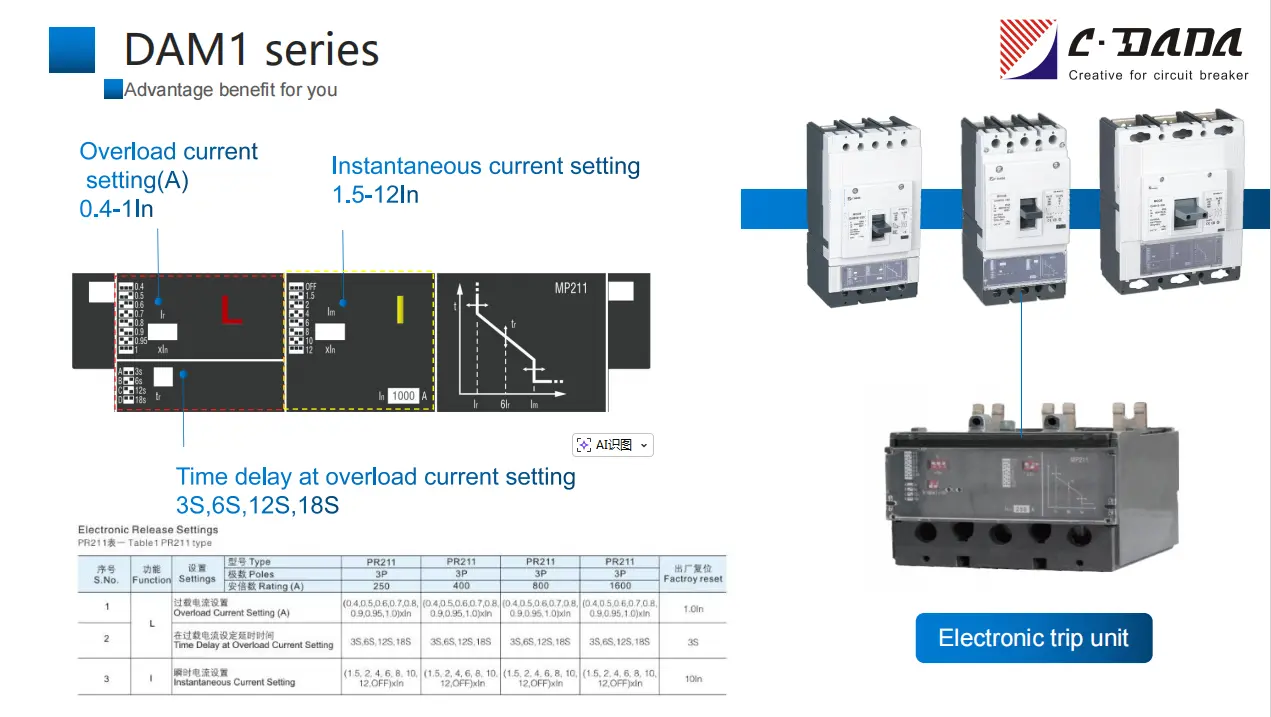

तालिका 1 PR211 प्रकार

क्र.सं.

समारोह

सेटिंग्स

प्रकार

पीआर211

पीआर211

पीआर211

पीआर211

फ़ैक्टरॉय रीसेट

डंडे

3पी

3पी

3पी

3पी

रेटिंग (ए)

250

400

800

1600

1

L

अधिभार वर्तमान सेटिंग (ए)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0इंच

2

अधिभार वर्तमान सेटिंग पर समय विलंब

3एस,6एस,12एस,18एस

3एस,6एस,12एस,18एस

3एस,6एस,12एस,18एस

3एस,6एस,12एस,18एस

3एस

3

I

तात्कालिक वर्तमान सेटिंग

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

10इंच

तालिका 2 PR212 प्रकार

क्र.सं.

समारोह

सेटिंग्स

प्रकार

पीआर212

पीआर212

पीआर212

पीआर212

फ़ैक्टरॉय रीसेट

डंडे

3पी

3पी

3पी

3पी

रेटिंग (ए)

250

400/630

800

1600

1

L

अधिभार वर्तमान सेटिंग (ए)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0इंच

2

अधिभार वर्तमान सेटिंग पर समय विलंब

3एस,6एस,12एस,18एस

3एस,6एस,12एस,18एस

3एस,6एस,12एस,18एस

3एस,6एस,12एस,18एस

3एस

3

S

शॉर्ट-सर्किट करंट सेटिंग (ए)

(1, 2, 3, 4, 6, 8, 10，बंद)xIn

(1, 2, 3, 4, 6, 8, 10,बंद)xIn

(1, 2, 3, 4, 6, 8, 10,बंद)xIn

(1, 2, 3, 4, 6, 8, 10,बंद)xIn

6इंच

4

शॉर्ट सर्किट करंट सेटिंग पर समय विलंब

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1एस

5

I

तात्कालिक वर्तमान सेटिंग

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

(1.5, 2, 4, 6, 8, 10, 12,बंद)xIn

10इंच

6

G

ग्राउंड फॉल्ट करंट सेटिंग (ए)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, बंद)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, बंद)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, बंद)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, बंद)xIn

1.0इंच

7

ग्राउंड फॉल्ट सेटिंग में समय विलंब

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4एस

8

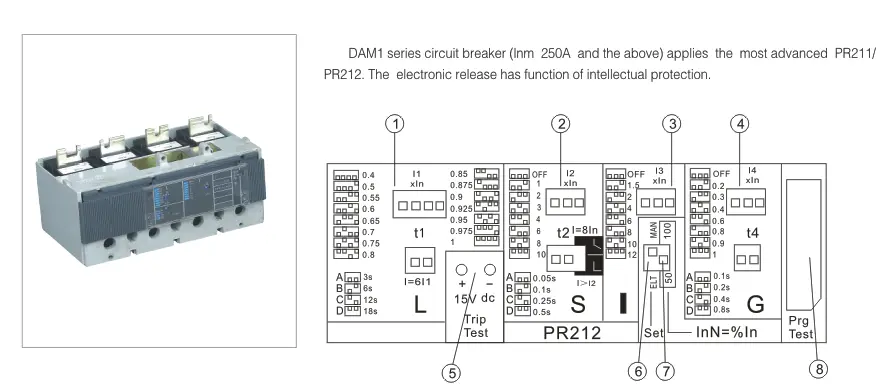

इलेक्ट्रिक या इलेक्ट्रॉनिक पैरामीटर सेट का चयन

फ़ंक्शन सेट (स्विच ELT/MAN)

9

शून्य रेखा के डिप स्विच के पैरामीटर सेट करने के लिए उपयोग किया जाता है

InN=%In,स्विच 50/100

10

कनेक्शन मापने के उपकरण के लिए सॉकेट

पैनल सॉकेट

सीडीएडीए इलेक्ट्रॉनिक एमसीसीबी क्यों चुनें?

★ सच्ची बुद्धिमत्ता, न कि केवल स्वचालन
माइक्रोप्रोसेसर लगातार वर्तमान तरंगों का विश्लेषण करता है, जिससे सटीक व्युत्क्रम-समय, निश्चित-समय और तात्कालिक सुरक्षा सक्षम होती है - गर्मी या उम्र बढ़ने के कारण कोई बहाव नहीं होता है।

★ असफल-सुरक्षित डिज़ाइन
भले ही इलेक्ट्रॉनिक सर्किट विफल हो जाए, एक प्रत्यक्ष विद्युत चुम्बकीय कुंडी गंभीर शॉर्ट सर्किट के दौरान ब्रेकर ट्रिप को सुनिश्चित करती है - आईईसी 60947-2 सुरक्षा अतिरेक आवश्यकताओं को पूरा करती है।

★ सुपीरियर समन्वय
अल्ट्रा-वाइड समायोजन रेंज (40-100% आईआर, 1.5-12× आईएम) अपस्ट्रीम/डाउनस्ट्रीम उपकरणों के साथ सही समन्वय की अनुमति देती है - आउटेज जोन को कम करती है।

★ भविष्य-प्रूफ इन्फ्रास्ट्रक्चर
बिल्डिंग मैनेजमेंट सिस्टम (बीएमएस) या स्मार्ट ग्रिड में एकीकरण के लिए वैकल्पिक संचार मॉड्यूल (मोडबस आरटीयू, प्रोफिबस) के साथ संगत।

★ वैश्विक गुणवत्ता, प्रतिस्पर्धी मूल्य
अंतर्राष्ट्रीय प्रमाणपत्रों के साथ शंघाई में ISO 9001 के तहत निर्मित - एशियाई लागत दक्षता पर यूरोपीय स्तर का प्रदर्शन प्रदान करता है।

★ हमारे पास उत्पाद विकास, सुधार और अनुकूलन पर केंद्रित 15 इंजीनियरों की एक समर्पित टीम है।

आदर्श अनुप्रयोग

डेटा केंद्र: सटीक चयनात्मक ट्रिपिंग के साथ कैस्केडिंग विफलताओं को रोकें

अस्पताल: जीवन-समर्थन प्रणालियों के लिए निर्बाध बिजली सुनिश्चित करें

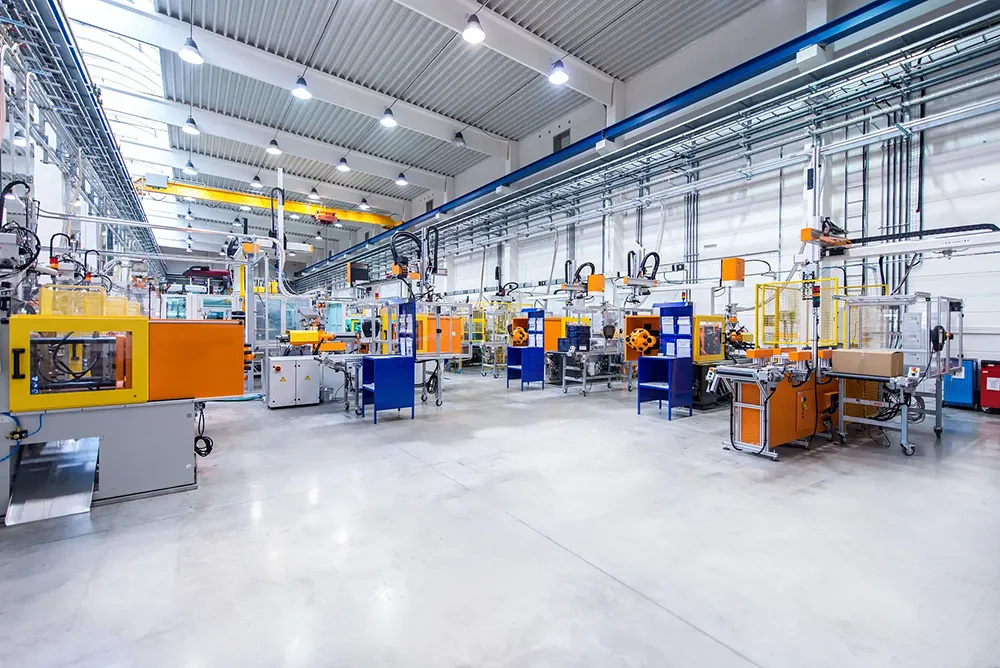

औद्योगिक स्वचालन: वीएफडी, सॉफ्ट स्टार्टर्स और रोबोटिक्स के साथ समन्वय करें

सौर/पवन फार्म: परिवर्तनीय पीढ़ी प्रोफाइल के अनुकूल

स्मार्ट वाणिज्यिक भवन: अतिरिक्त मीटर के बिना ऊर्जा निगरानी सक्षम करें

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: इलेक्ट्रॉनिक एमसीसीबी को तापीय-चुंबकीय से क्या अलग बनाता है?

A1: इलेक्ट्रॉनिक प्रकार के मोल्डेड केस सर्किट ब्रेकर उच्च परिशुद्धता के साथ वर्तमान और ट्रिगर ट्रिप का विश्लेषण करने के लिए एक माइक्रोप्रोसेसर का उपयोग करते हैं। वे परिवेश के तापमान से प्रभावित नहीं होते हैं, व्यापक समायोजन सीमाएँ प्रदान करते हैं, और लोड डेटा लॉगिंग प्रदान कर सकते हैं - बायमेटल/सोलनॉइड-आधारित थर्मल-चुंबकीय प्रकारों के विपरीत।

Q2: क्या 1600A इलेक्ट्रॉनिक MCCB 4-पोल कॉन्फ़िगरेशन में उपलब्ध है?

ए2: हाँ—250ए से 1600ए तक के सभी सीडीएडीए इलेक्ट्रॉनिक एमसीसीबी 3पी और 4पी दोनों संस्करणों में उपलब्ध हैं।

Q3: यदि शॉर्ट सर्किट के दौरान इलेक्ट्रॉनिक ट्रिप यूनिट विफल हो जाए तो क्या होगा?

ए3: ब्रेकर में एक यांत्रिक बैकअप शामिल है: अत्यधिक गलती धाराओं (>12×इंच) के दौरान, एक चुंबकीय कुंडी सीधे खुलने को ट्रिगर करती है - ऑफ़लाइन इलेक्ट्रॉनिक्स के साथ भी सुरक्षा सुनिश्चित करती है।

Q4: क्या मैं वास्तविक समय के वर्तमान मूल्यों की निगरानी कर सकता हूँ?

ए4: हां-इलेक्ट्रॉनिक ट्रिप यूनिट चयन योग्य समय विंडो (उदाहरण के लिए, 24 घंटे) पर तात्कालिक, अधिकतम, न्यूनतम और औसत करंट प्रदर्शित करती है, जो ऊर्जा प्रबंधन के लिए उपयोगी है।

Q5: अन्य बुद्धिमान एमसीसीबी ब्रांडों की तुलना में सीडीएडीए को क्यों चुनें?

A5: CDADA ऑफर करता है:

● सच्ची दोहरी-रेंज समायोजन क्षमता (कई प्रतिस्पर्धी Im को ≤10× तक सीमित करते हैं)

● असफल-सुरक्षित मैकेनिकल बैकअप (सभी "इलेक्ट्रॉनिक" एमसीसीबी में यह नहीं है)

● संक्षिप्त आकार—बिना किसी संशोधन के पुराने पैनलों में फिट बैठता है

● मजबूत वैश्विक प्रमाणन पोर्टफोलियो (एएसटीए, केईएमए, सीई)

● अंग्रेजी में तकनीकी सहायता के साथ OEM-अनुकूल मूल्य निर्धारण
