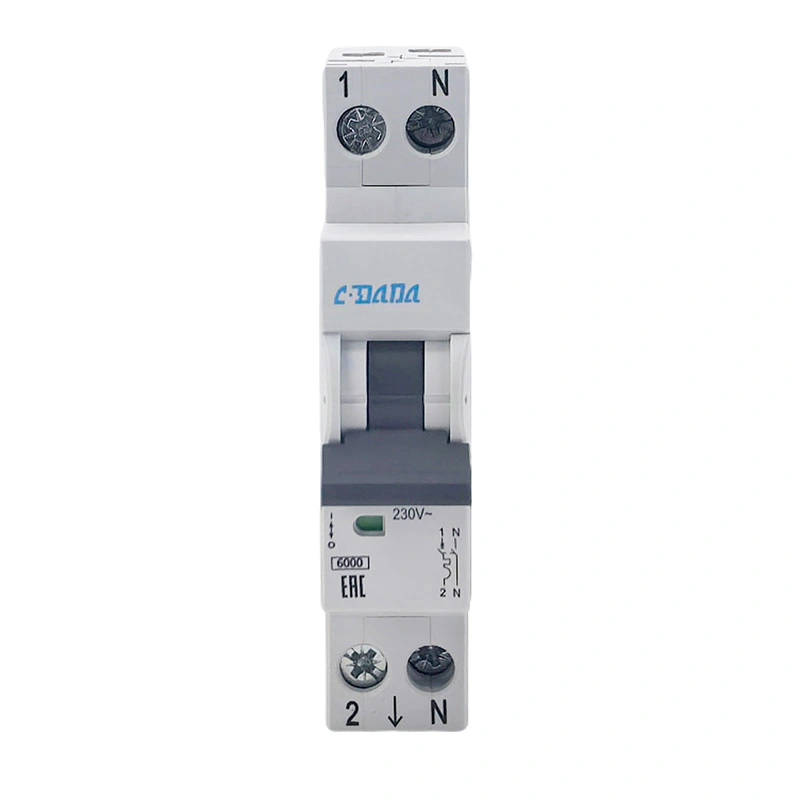

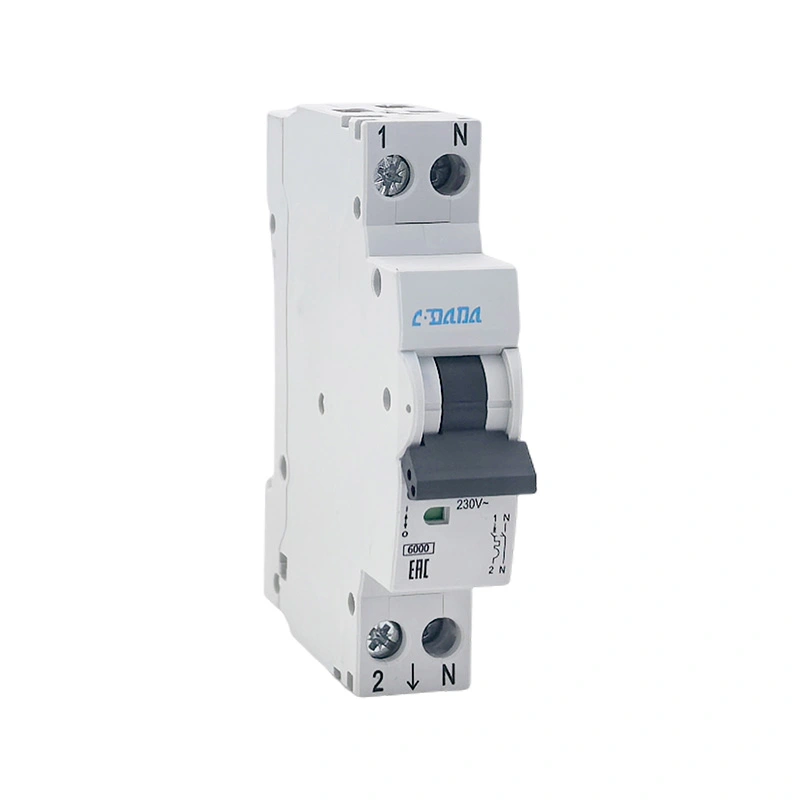

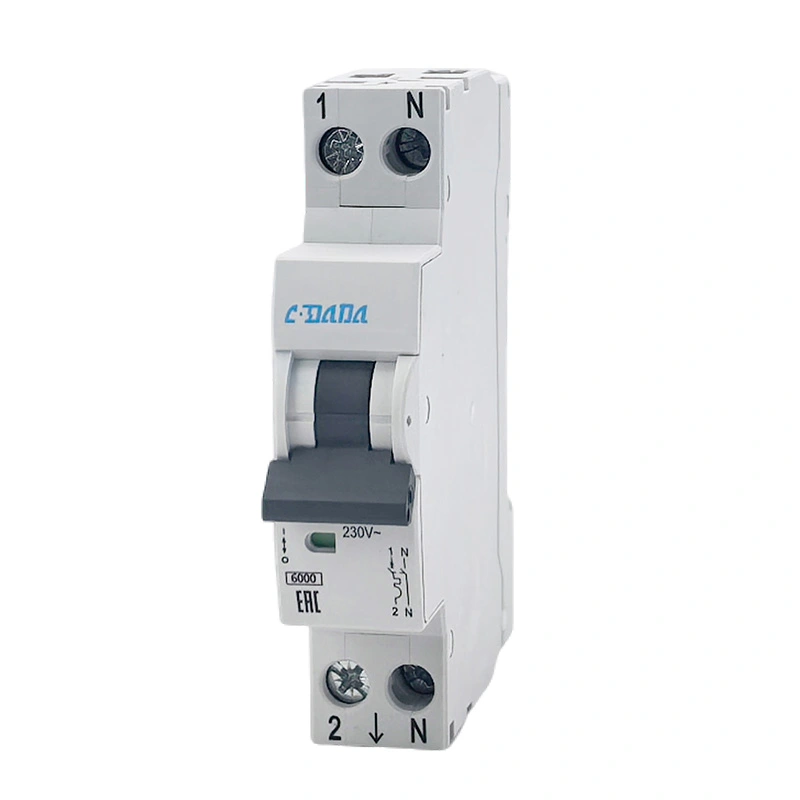

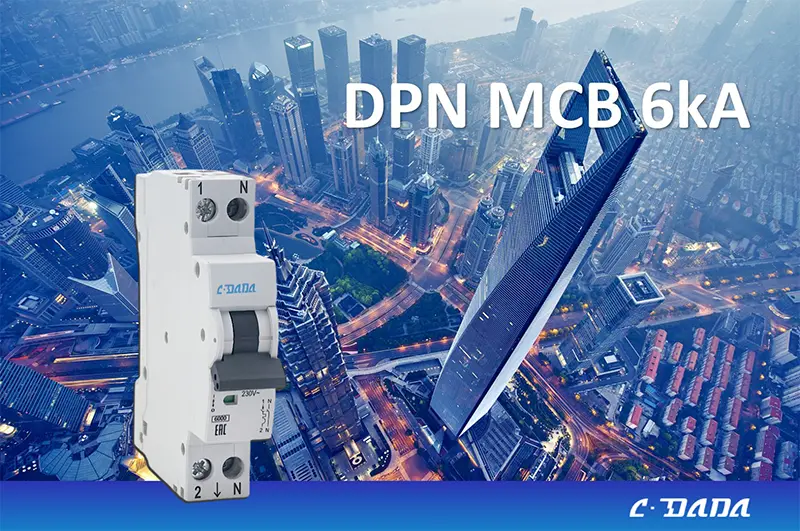

लघु सर्किट ब्रेकर DPN 6KA
Model:DAB7N
CDADA मिनिएचर सर्किट ब्रेकर DPN 6KA थोक खरीद के लिए एकदम सही है, सुरक्षित घरेलू और वाणिज्यिक सर्किट सुरक्षा के लिए IEC60898-1 के अनुरूप एक उच्च गुणवत्ता वाला 1P+N मिनिएचर सर्किट ब्रेकर। यह दोहरे ब्रेक-पॉइंट डिज़ाइन और स्थिर थर्मल-चुंबकीय ट्रिपिंग का उपयोग करता है, डीआईएन रेल पर स्थापित करना आसान है और बनाए रखना आसान है। यह लंबी सेवा जीवन के साथ विश्वसनीय संरचना को जोड़ती है, जो विभिन्न कम वोल्टेज बिजली प्रणालियों के लिए सुरक्षित बिजली आपूर्ति सुनिश्चित करती है।
CDADA DAB7N मिनिएचर सर्किट ब्रेकर DPN 6KA एक पेशेवर 1P+N डुअल-ब्रेक मिनिएचर सर्किट ब्रेकर है, जिसे स्वतंत्र रूप से शंघाई DADA इलेक्ट्रिक द्वारा विकसित किया गया है, जो 40+ वर्षों के अनुभव के साथ एक विश्वसनीय निर्माता है। 6kA उच्च ब्रेकिंग क्षमता, सिंक्रोनस ऑपरेशन और एन-पोल "पहले बनाएं, बाद में तोड़ें" डिज़ाइन के साथ, यह प्रभावी ढंग से आर्क बुझाने के प्रदर्शन में सुधार करता है और सर्किट और उपकरणों को सुरक्षित रूप से बचाता है। वितरण बक्से, घर की सजावट, वाणिज्यिक बिजली और प्रकाश सर्किट में व्यापक रूप से उपयोग किया जाता है, यह वैश्विक खरीदारों, वितरकों और OEM ग्राहकों के लिए पहली पसंद है।

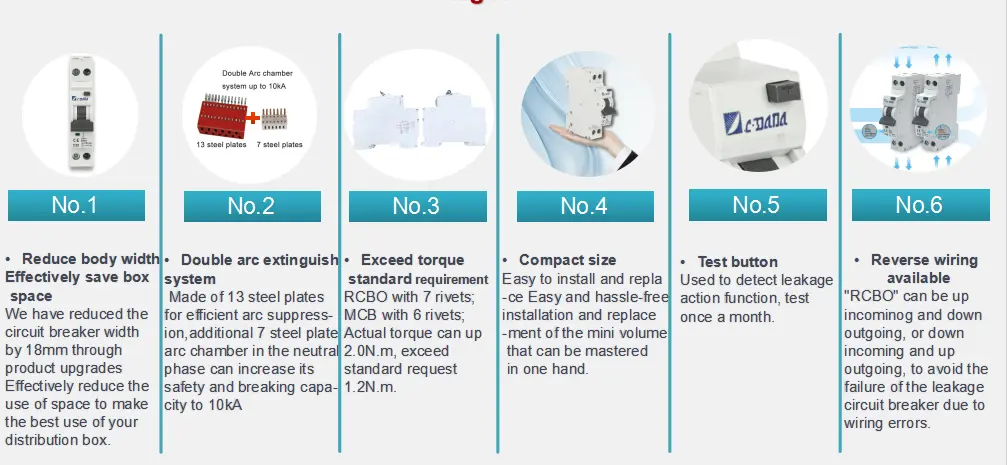

एमसीबी डीपीएन 6केए के क्या फायदे हैं?
★ 1पी+एन डीपीएन संरचना, दोहरे ब्रेक पॉइंट, सुरक्षित और अधिक विश्वसनीय
★ एन पोल पहले बनता है और बाद में टूटता है, चाप तोड़ने की क्षमता को बढ़ाता है
★ 6kA वास्तविक ब्रेकिंग क्षमता, मजबूत शॉर्ट-सर्किट सुरक्षा
★ कॉम्पैक्ट 17.8 मिमी चौड़ाई, कैबिनेट स्थान बचाता है
★ विभिन्न भारों के लिए बी/सी ट्रिपिंग वक्र उपलब्ध हैं
★ IP20 सुरक्षा ग्रेड, छूने में सुरक्षित
★ चौड़ी वायरिंग रेंज: 1-25 मिमी² लचीली केबल
★ डीआईएन रेल माउंटिंग, तेज और स्थिर स्थापना
★ उच्च और निम्न तापमान प्रतिरोध: -25℃~+50℃
★ 20,000 गुना तक लंबा यांत्रिक जीवन
अनुप्रयोग
CDADA मिनिएचर सर्किट ब्रेकर DPN 6KA का व्यापक रूप से उपयोग किया जाता है:
★ आवासीय भवन, अपार्टमेंट, विला, घर की सजावट
★ कार्यालय, दुकानें, होटल, स्कूल, अस्पताल
★ प्रकाश सर्किट, पावर सॉकेट, छोटे बिजली उपकरण
★ घरेलू उपकरण: वॉटर हीटर, एयर कंडीशनर, इलेक्ट्रिक हीटर
★ पुराने सर्किट का पुनर्निर्माण और वितरण बॉक्स का उन्नयन
★ वाणिज्यिक और सिविल लो-वोल्टेज बिजली वितरण प्रणाली
तकनीकी पैरामीटर तालिका
| वस्तु | विनिर्देश |
| नमूना | DAB7N-40 |
| प्रोडक्ट का नाम | एमसीबी डीपीएन 6केए |
| मानक | आईईसी60898-1 |
| डंडे | 1पी+एन (2पी) |
| तोड़ने की क्षमता | 6kA |
| वर्तमान मूल्यांकित | 6ए,16ए,20ए,25ए,32ए,40ए |
| रेटेड वोल्टेज | एसी 220/230/240V |
| आवृत्ति | 50/60हर्ट्ज़ |
| ट्रिपिंग कर्व | बी/सी |
| इन्सुलेशन वोल्टेज | 500V |
| आवेग वोल्टेज | 4kV |
| सुरक्षा की डिग्री | आईपी20 |
| यांत्रिक जीवन | 20,000 बार |
| विद्युत जीवन | 6,000 बार |
| टर्मिनल टॉर्क | 1.5N·m |
| तारों की क्षमता | 1-25मिमी² |
| संचालन तापमान | -25℃ ~ +50℃ |
| DIMENSIONS | 82.5×73.2×17.8मिमी |

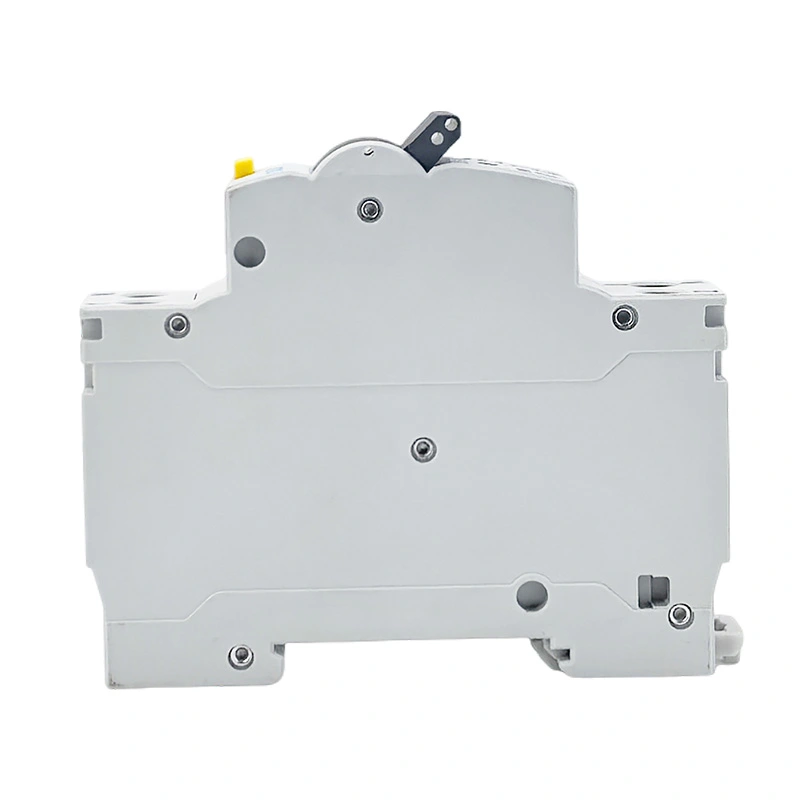

रूपरेखा आयाम
★ लंबाई: 82.5 मिमी
★ ऊंचाई: 73.2 मिमी
★ चौड़ाई: 17.8 मिमी (मानक 1-मॉड्यूल चौड़ाई)

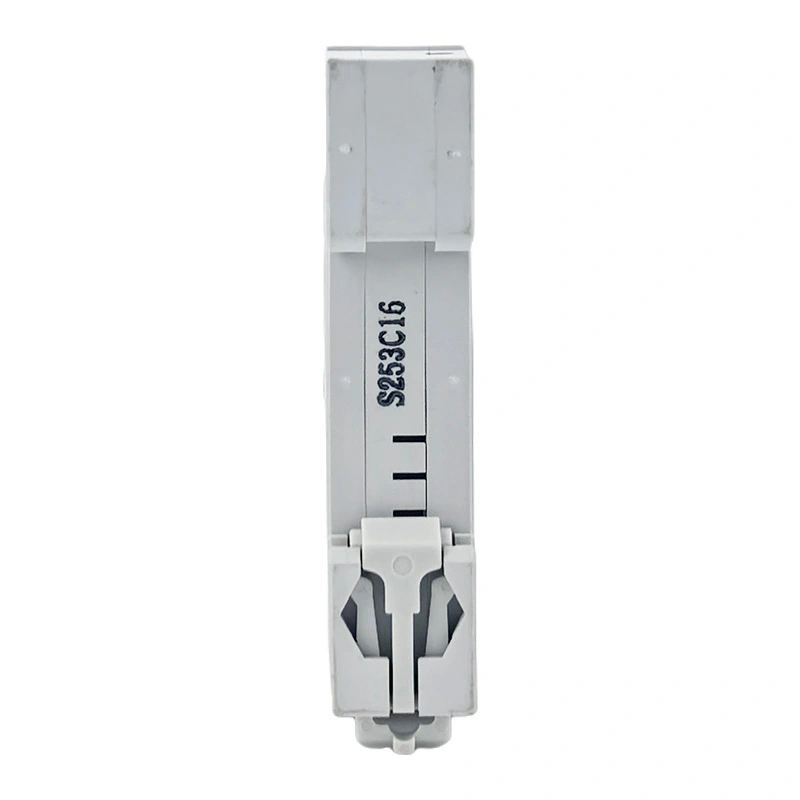

★ माउंटिंग: 35 मिमी डीआईएन रेल
★ वायरिंग: 1-25 मिमी² लचीली/कठोर केबल के लिए उपयुक्त
★ बसबार की मोटाई: 0.8–2 मिमी
मानक परीक्षण आइटम
★ 1.13 नॉन-ट्रिपिंग टेस्ट में (≥1 घंटा)
★ 1.45इन ट्रिपिंग टेस्ट (<1 घंटा)
★ 2.55इन ओवरलोड एक्शन टेस्ट
★ चुंबकीय तात्कालिक ट्रिपिंग परीक्षण (बी/सी वक्र के लिए 3 इंच/5 इंच)
★ ढांकता हुआ वोल्टेज परीक्षण का सामना
★ तापमान वृद्धि परीक्षण
★ शॉर्ट-सर्किट ब्रेकिंग क्षमता परीक्षण (6kA)
★ यांत्रिक एवं विद्युत जीवन परीक्षण
★ उच्च एवं निम्न तापमान संचालन परीक्षण

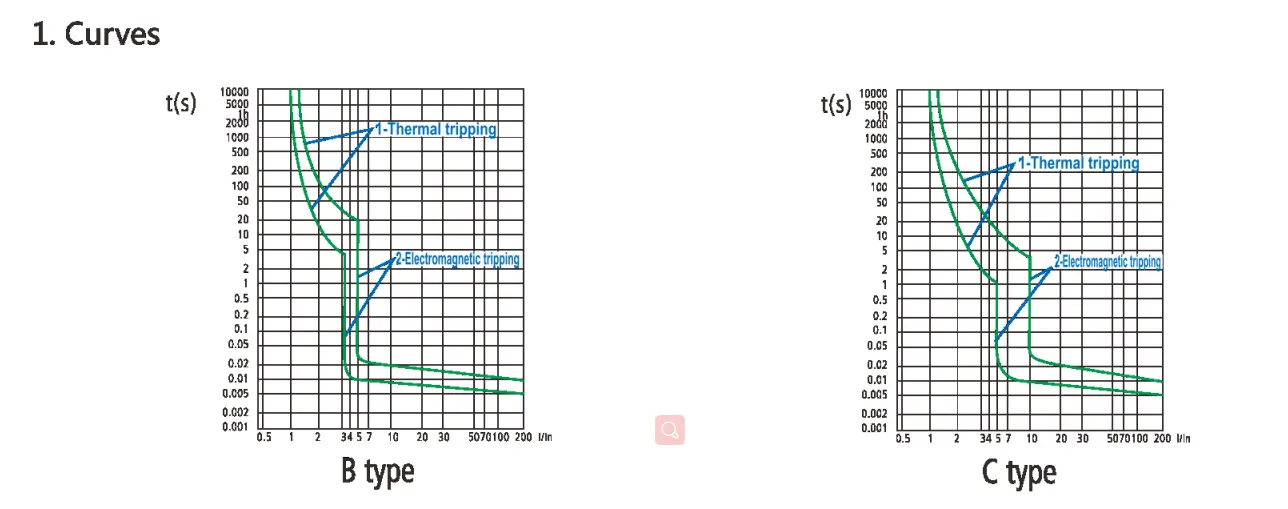

ट्रिपिंग विशेषता वक्र
आईईसी 60898-1
चुंबकीय रिलीज
जब कोई सर्किट शॉर्ट सर्किट होता है, तो लौह कोर वाले चुंबक द्वारा तात्कालिक ट्रिपिंग प्राप्त की जाती है। IEC60898 मानक के अनुसार, इस उत्पाद को तीन प्रकारों में विभाजित किया जा सकता है: बी, सी, और डी।
|
|
वर्तमान का परीक्षण करें | ट्रिपिंग का समय | अनुप्रयोग |
| बी वक्र | 3एलएन 5एलएन |
0.1 |
टाइप बी केवल सक्रिय लोड पर लागू होता है: -इलेक्ट्रिक हीटर-वॉटर हीटर-इलेक्ट्रिक फ़र्मेस |
| सी वक्र | 5इन 10ln |
0.1 |
टाइप सी साधारण भार के लिए उपयुक्त है: -लैंप -पावर सॉकेट -छोटी पावर मोटर |
थर्मल रिलीज
●एक बार जब सर्किट में ओवरलोड हो जाता है, तो सर्किट ब्रेकर की बाईमेटेलिक पट्टी गर्मी के कारण मुड़ जाएगी, जिससे संपर्क अलग हो जाएंगे और परिणामस्वरूप थर्मल ट्रिपिंग होगी;
●आईईसी मानक विभिन्न अधिभार धाराओं के लिए ट्रिपिंग समय सीमा को परिभाषित करता है;
●संदर्भ परीक्षण वातावरण का तापमान 30 डिग्री सेल्सियस है।
| वर्तमान का परीक्षण करें | ट्रिपिंग का समय |
| 1.13एल.एन | t z 1h(≦ 63A में) |
| 1.45ln | t<1h(में ≦ 63A) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

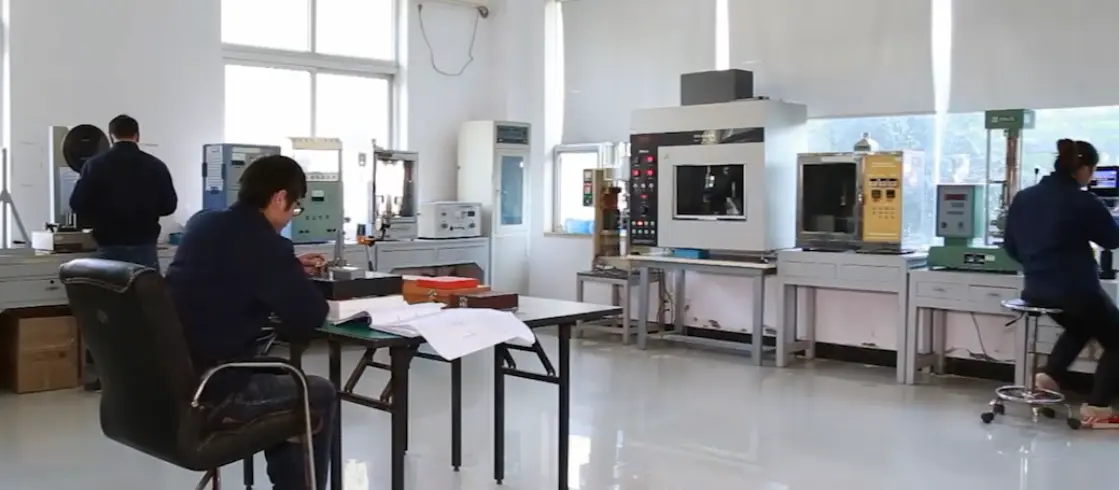

गुणवत्ता नियंत्रण प्रक्रिया
1. कच्चा माल आने वाला निरीक्षण एवं प्रमाणीकरण सत्यापन
2. स्वचालित इंजेक्शन मोल्डिंग और सटीक धातु मुद्रांकन
3. अर्ध-तैयार उत्पाद संयोजन और अंशांकन
4. 100% पूर्ण ट्रिपिंग विशेषता परीक्षण
5. वोल्टेज और इन्सुलेशन प्रदर्शन परीक्षण का सामना करें
6. उच्च और निम्न तापमान उम्र बढ़ने का परीक्षण
7. उपस्थिति, आयाम और लोगो निरीक्षण
8. अंतिम पैकेजिंग एवं शिपमेंट निरीक्षण
पैकेजिंग एवं शिपिंग
★ शॉकप्रूफ लाइनिंग के साथ मानक निर्यात कार्टन
★ खरोंच से बचने के लिए ग्रुप बॉक्स पैक किया गया
★ स्पष्ट लेबल: मॉडल, करंट, पोल, मात्रा, प्रमाणीकरण
★ समुद्र, वायु और भूमि परिवहन के लिए उपयुक्त
★ OEM पैकेजिंग, कस्टम लोगो और लेबल का समर्थन करें
ग्राहक सफलता के मामले
CDADA MCB DPN 6KA को 50 से अधिक देशों और क्षेत्रों में निर्यात किया गया है:
★ यूरोपीय और एशियाई वितरकों के लिए दीर्घकालिक थोक आपूर्ति
★ मध्य पूर्व और अफ्रीका में घरेलू सर्किट नवीकरण परियोजनाएं
★ प्रसिद्ध अंतरराष्ट्रीय विद्युत ब्रांडों के साथ OEM सहयोग
★ रियल एस्टेट डेवलपर्स के लिए बिजली वितरण का समर्थन
★ विद्युत ठेकेदारों और सिस्टम इंटीग्रेटर्स से स्थिर ऑर्डर
दादा इलेक्ट्रिक क्यों चुनें?
★ सर्किट ब्रेकर अनुसंधान एवं विकास और उत्पादन में 40+ वर्ष का पेशेवर अनुभव
★ 90% मुख्य घटक घर में उत्पादित, स्थिर गुणवत्ता नियंत्रण
★ ISO9001 प्रमाणित, अंतर्राष्ट्रीय मानकों का पूर्ण अनुपालन
★ पूर्ण प्रमाणपत्र: सीई, सीबी, सीसीसी, आदि।
★ बड़ी उत्पादन क्षमता, थोक ऑर्डर के लिए तेज़ डिलीवरी
★ पेशेवर तकनीकी सहायता और बिक्री के बाद सेवा
★ बाज़ार की माँगों को पूरा करने के लिए OEM और ODM अनुकूलन स्वीकार करें
★ वैश्विक रसद प्रणाली, सुरक्षित और समय पर डिलीवरी
