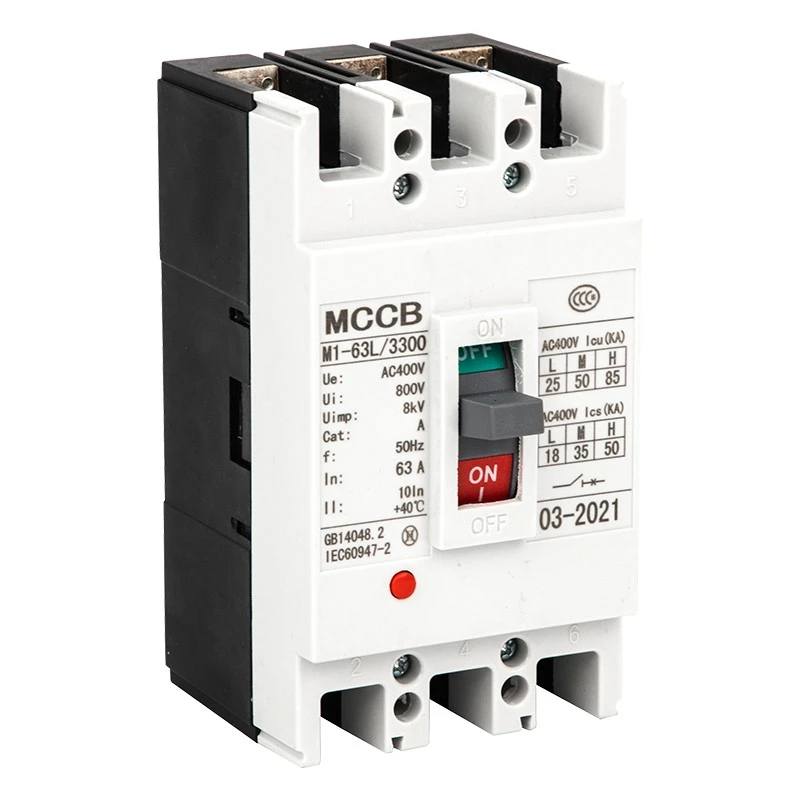

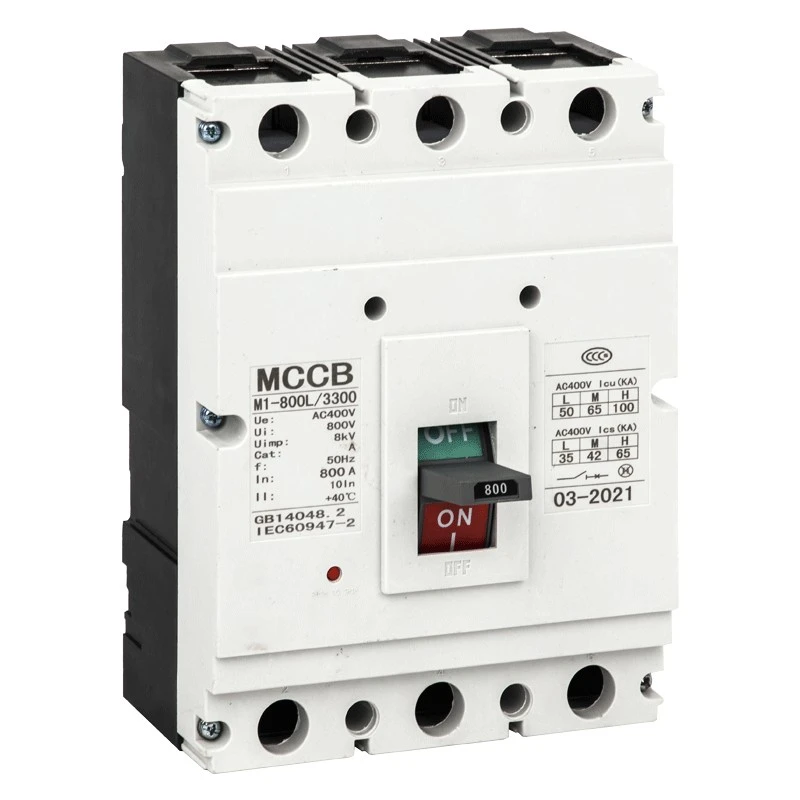

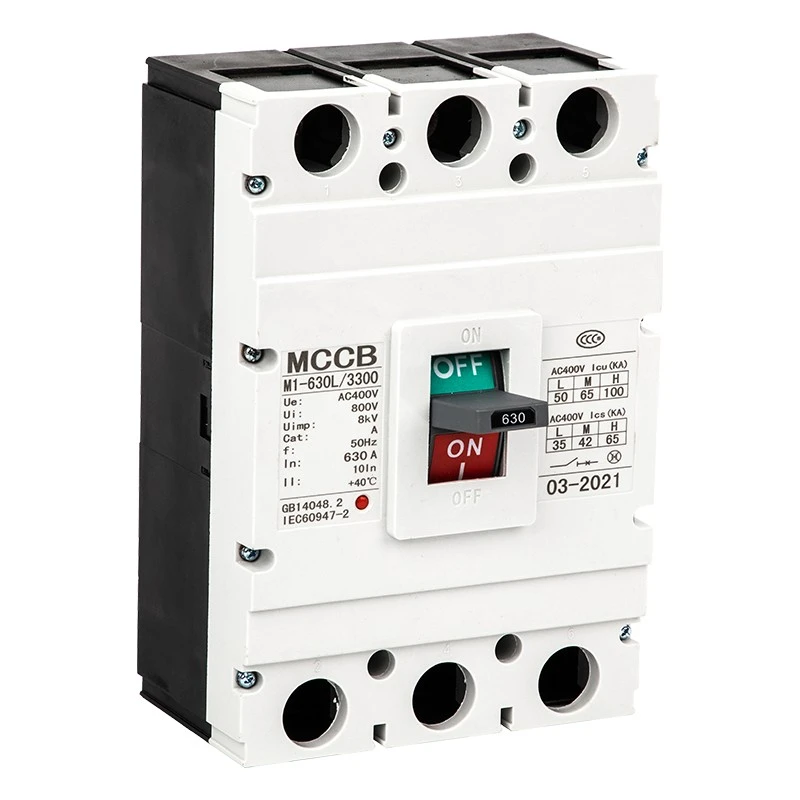

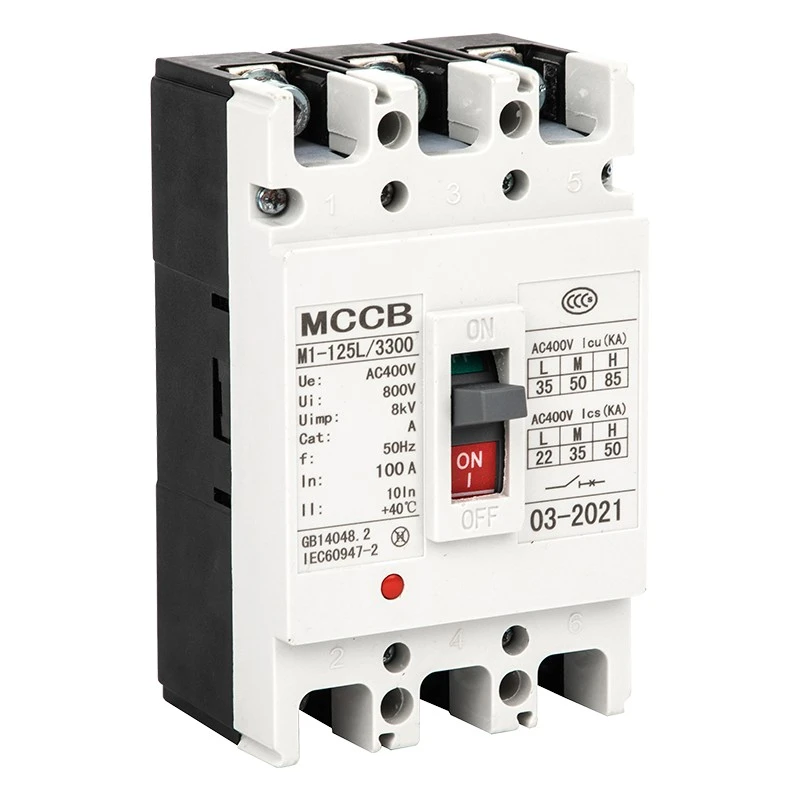

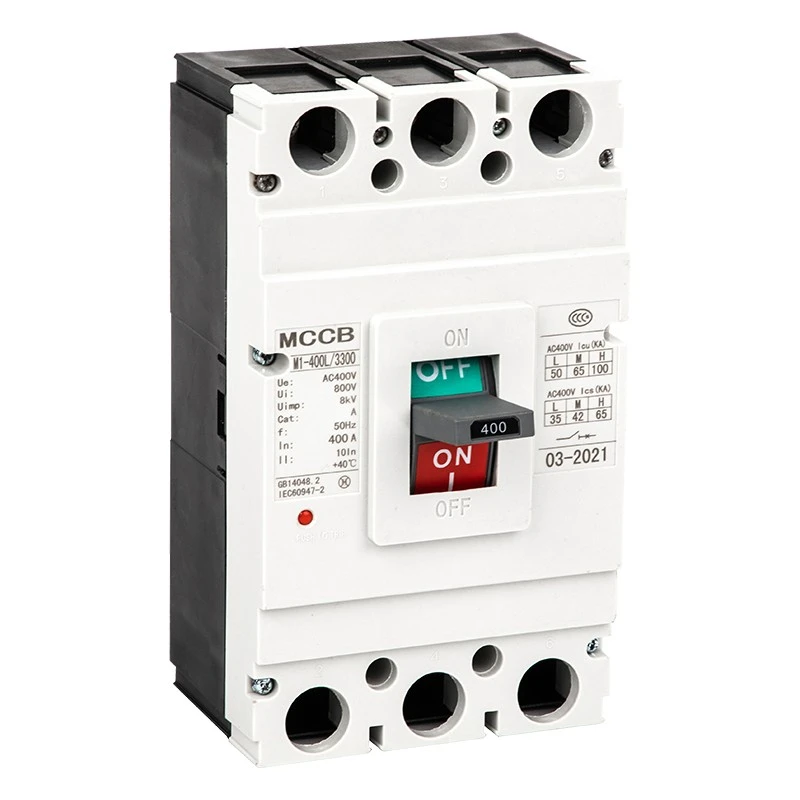

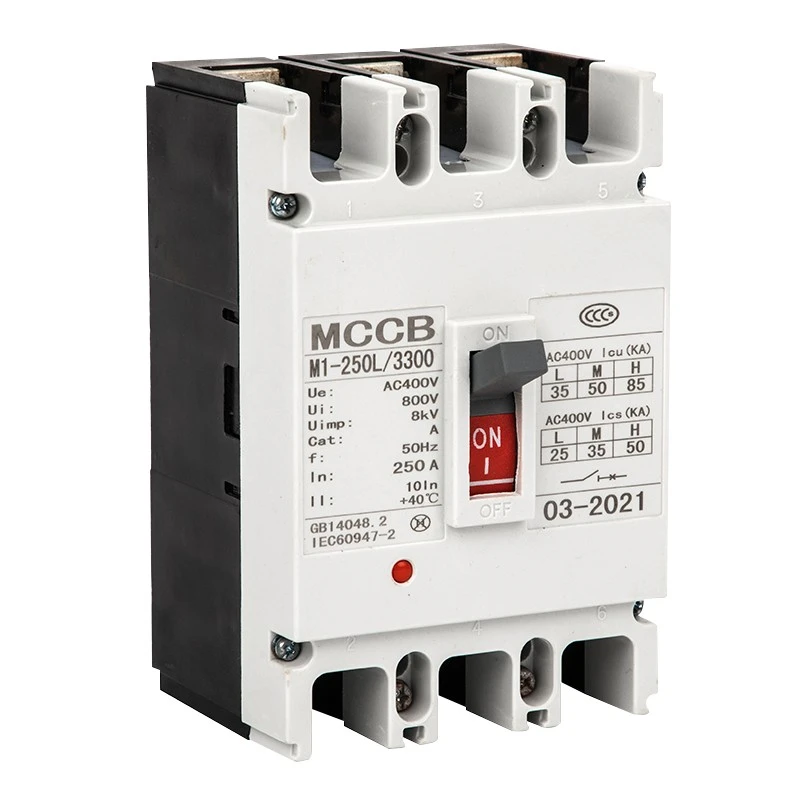

CM1 मोल्डेड केस सर्किट ब्रेकर
Model:DAM2 (CM1) Series
यह CDADA CM1 मोल्डेड केस सर्किट ब्रेकर (MCCB) औद्योगिक बिजली प्रणालियों के लिए IEC60947-2 प्रमाणन और स्थिर प्रदर्शन के साथ, थोक खरीद के लिए बनाया गया है। CM1 MCCB उच्च शक्ति संरचना और विश्वसनीय ट्रिपिंग तंत्र का उपयोग करता है, जिसे स्थापित करना और बनाए रखना आसान है। यह टिकाऊ डिज़ाइन के साथ बुद्धिमान सुरक्षा को जोड़ता है, जो बिजली वितरण और भारी औद्योगिक अनुप्रयोगों में लंबी सेवा जीवन सुनिश्चित करता है।
यह DAM2 (CM1) श्रृंखला CM1 मोल्डेड केस सर्किट ब्रेकर एक उच्च प्रदर्शन वाला लो-वोल्टेज सुरक्षा उपकरण है, जो चीन में एक विश्वसनीय निर्माता और आपूर्तिकर्ता शंघाई DADA इलेक्ट्रिक कंपनी लिमिटेड द्वारा निर्मित है। 800V तक रेटेड इन्सुलेशन वोल्टेज, रेटेड वर्किंग वोल्टेज 400V/690V, और 63A से 1600A तक रेटेड करंट के साथ, इसका व्यापक रूप से बिजली वितरण, सर्किट सुरक्षा, मोटर नियंत्रण और दुर्लभ स्विचिंग के लिए उपयोग किया जाता है।
यह श्रृंखला ऊर्ध्वाधर और क्षैतिज स्थापना का समर्थन करती है, IEC60947-2 मानक का अनुपालन करती है, और बिजली उपकरणों के लिए पूर्ण अधिभार, शॉर्ट-सर्किट और अंडर-वोल्टेज सुरक्षा प्रदान करती है।
उत्पाद की विशेषताएँ
★ रेटेड इन्सुलेशन वोल्टेज: 800V; कार्यशील वोल्टेज: 400V/690V
★ वर्तमान सीमा: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ ब्रेकिंग क्षमता: एल मानक, एम मध्यम, एच उच्च ब्रेकिंग प्रकार
★ थर्मल-मैग्नेटिक और इलेक्ट्रोमैग्नेटिक डुअल रिलीज मोड
★ लंबवत/क्षैतिज स्थापना, पृथक उपयोग के लिए उपयुक्त
★ विस्तृत परिवेश तापमान रेंज: -5℃~+40℃
★ ऊंचाई ≤2000 मीटर, प्रदूषण डिग्री 3
अनुप्रयोग
CDADA CM1 मोल्डेड केस सर्किट ब्रेकर का उपयोग कारखानों, इमारतों, डेटा केंद्रों, बिजली स्टेशनों, बुनियादी ढांचे, यांत्रिक उपकरण और बिजली वितरण कैबिनेट सहित औद्योगिक और नागरिक बिजली वितरण प्रणालियों में व्यापक रूप से किया जाता है। इसका उपयोग निर्माण, धातुकर्म, पेट्रोकेमिकल और अन्य उद्योगों में मोटर सुरक्षा, सर्किट रूपांतरण और सुरक्षित बिजली आपूर्ति के लिए भी किया जाता है।
तकनीकी मापदंड
★ मानक: IEC60947-2, GB14048.2
★ आवृत्ति: AC 50Hz/60Hz
★ पोल: 1P,2P, 3P, 4P
★ रिलीज: थर्मल-मैग्नेटिक (डबल), इलेक्ट्रोमैग्नेटिक (तात्कालिक)
★ तात्कालिक सेटिंग: वितरण प्रकार 10In±20%; मोटर प्रकार 12In±20%
★ इंस्टालेशन: फ्रंट वायरिंग, रियर वायरिंग, प्लग-इन प्रकार
★ ऑपरेशन: मैनुअल, इलेक्ट्रिक ऑपरेटिंग तंत्र
|
नमूना |
पोल |
वर्तमान मूल्यांकित (ए) |
रेटेड परिचालन वोल्टेज (वी) |
रेटेड इन्सुलेशन वोल्टेज (वी) |
रेटेड परम शॉर्ट-सर्किट ब्रेकिंग क्षमता (आईसीयू) |
फ्लैशओवर दूरी (मिमी) |
||
|
परीक्षण वोल्टेज (वी) |
आईसीयू (केए) |
आईसीएस (केए) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
रूपरेखा एवं स्थापना आयाम
हमारा CM1 MCCB 63A-1600A मॉडल के लिए संपूर्ण आयाम डेटा प्रदान करता है, जिसमें फ्रंट वायरिंग, रियर वायरिंग और प्लग-इन प्रकार शामिल हैं। विभिन्न फ्रेम आकार (63/100/225/400/630/800/1250/1600) मानक कैबिनेट स्थापना के लिए एच, एच1, एच2 आयामों से मेल खाते हैं। आसान असेंबली के लिए मैनुअल और इलेक्ट्रिक ऑपरेटिंग मैकेनिज्म की ऊंचाई भी मानकीकृत है।
सहायक उपकरण एवं कार्य
आंतरिक सहायक उपकरण
★ शंट रिलीज: विश्वसनीय ट्रिपिंग के लिए 70%-110% रेटेड वोल्टेज
★ अंडर-वोल्टेज रिलीज़: स्वचालित सुरक्षा के लिए 35%-70% वोल्टेज ड्रॉप
★ सहायक संपर्क और अलार्म संपर्क: सिग्नल फीडबैक और गलती अलार्म
★ प्री-पेड मीटर समर्पित रिलीज: विलंब ट्रिपिंग 0.5-2 सेकेंड
बाहरी सहायक उपकरण
★ मैनुअल ऑपरेटिंग तंत्र
★ विद्युत (मोटर) संचालन तंत्र
★ फेज़ सेपरेटर, माउंटिंग स्क्रू, बसबार किट

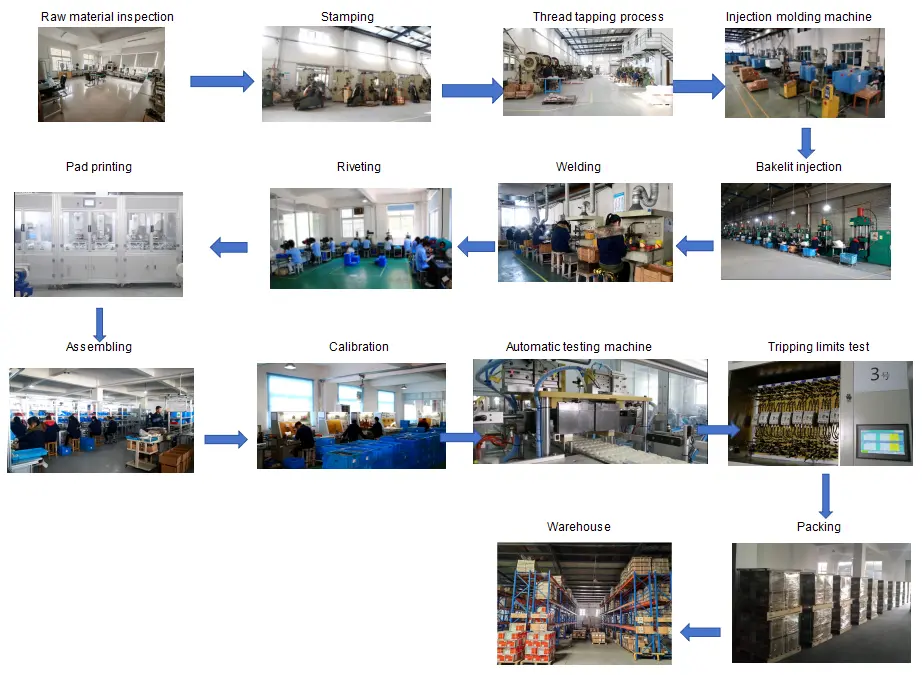

गुणवत्ता नियंत्रण प्रवाह
कच्चे माल का निरीक्षण → उत्पादन प्रसंस्करण → असेंबली लाइन → ट्रिप विशेषता परीक्षण → तापमान वृद्धि परीक्षण → शॉर्ट-सर्किट परीक्षण → उम्र बढ़ने का परीक्षण → उपस्थिति और आयाम की जांच → पैकेजिंग → शिपमेंट से पहले अंतिम निरीक्षण

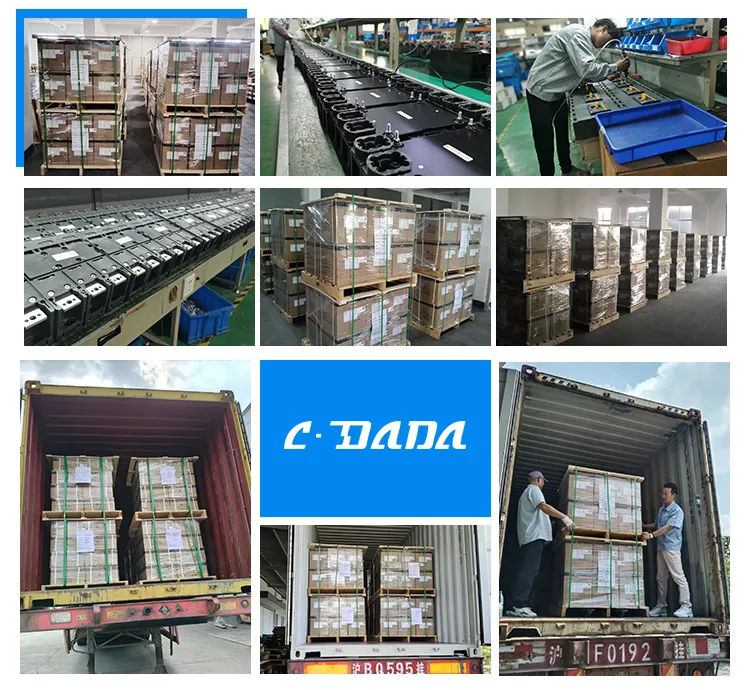

पैकेजिंग एवं शिपिंग
★ सुरक्षित परिवहन के लिए मानक निर्यात कार्टन + लकड़ी का फूस
★ लेबल: मॉडल, करंट, पोल, मात्रा, प्रमाणपत्र
★ समुद्र, वायु और भूमि रसद के लिए उपयुक्त
प्रमाणपत्र
IEC60947-2, GB14048.2, CE, CB, ROHS और अन्य अंतर्राष्ट्रीय अनुमोदन।

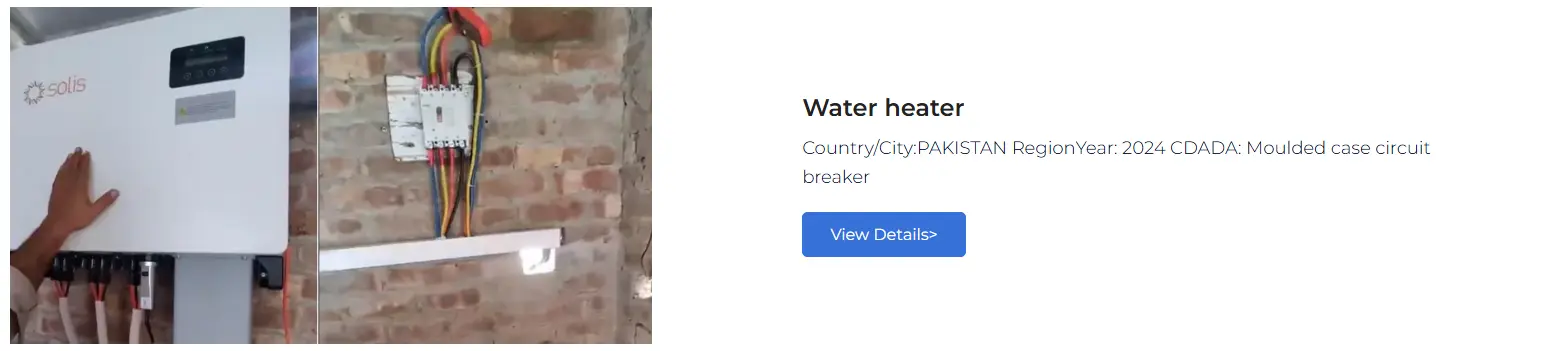

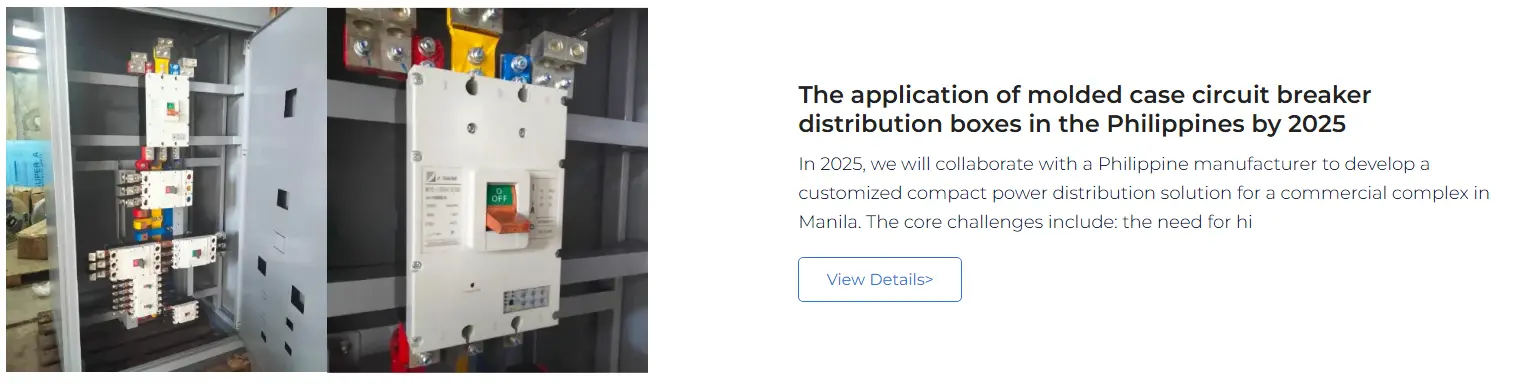

ग्राहक सहयोग मामले
CDADA DAM2 श्रृंखला MCCB को यूरोप, दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रीका और दक्षिण अमेरिका में बिजली वितरण प्रणाली इंटीग्रेटर्स, औद्योगिक उपकरण निर्माताओं, स्विचगियर कारखानों, निर्माण ठेकेदारों और OEM ब्रांडों सहित वैश्विक ग्राहकों को आपूर्ति की गई है। हम दीर्घकालिक साझेदारों के लिए स्थिर थोक आपूर्ति और अनुकूलित समाधान प्रदान करते हैं।
