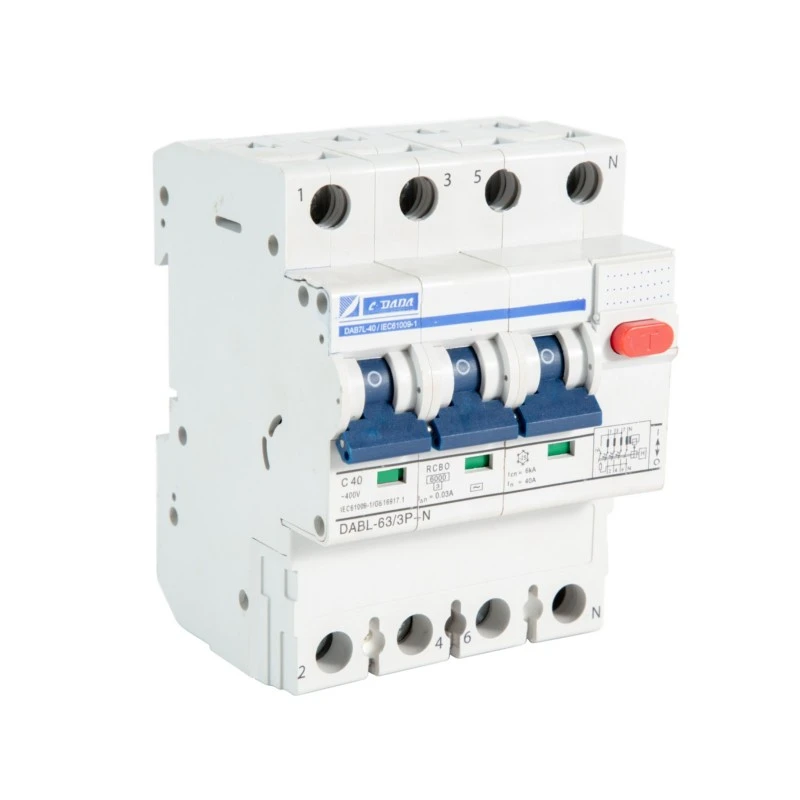

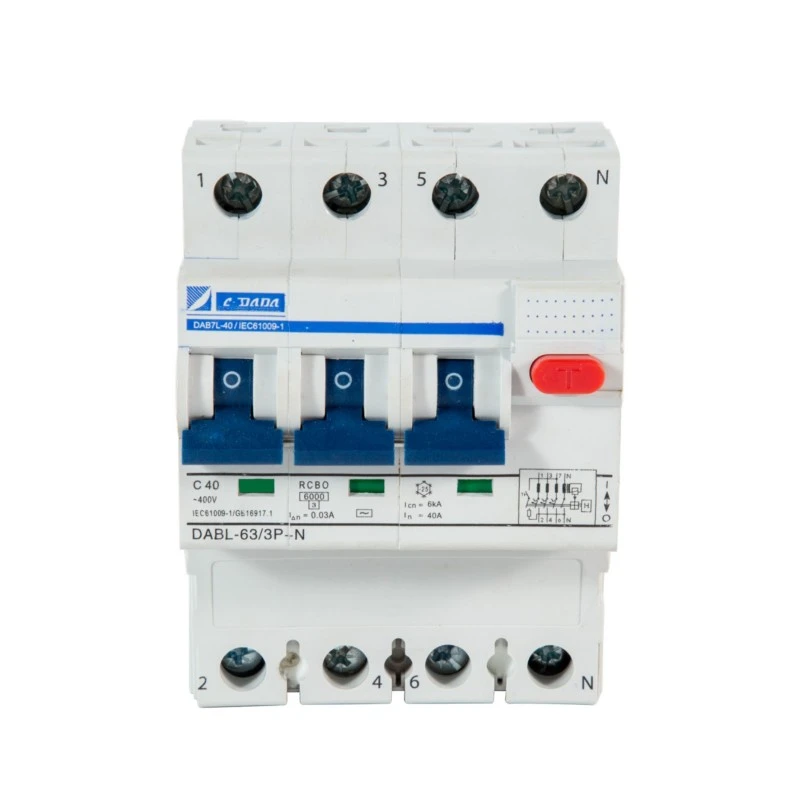

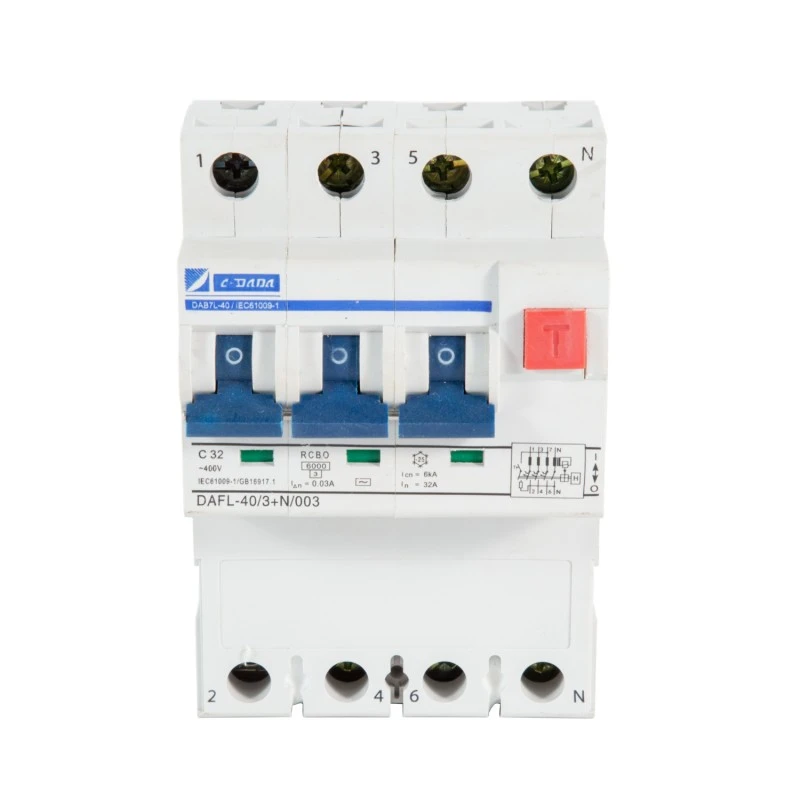

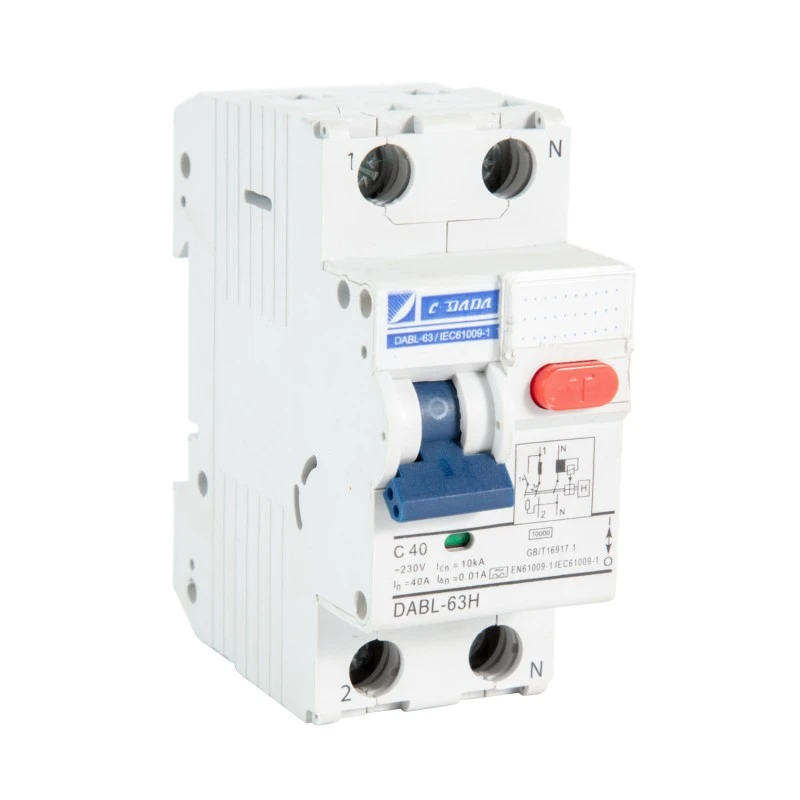

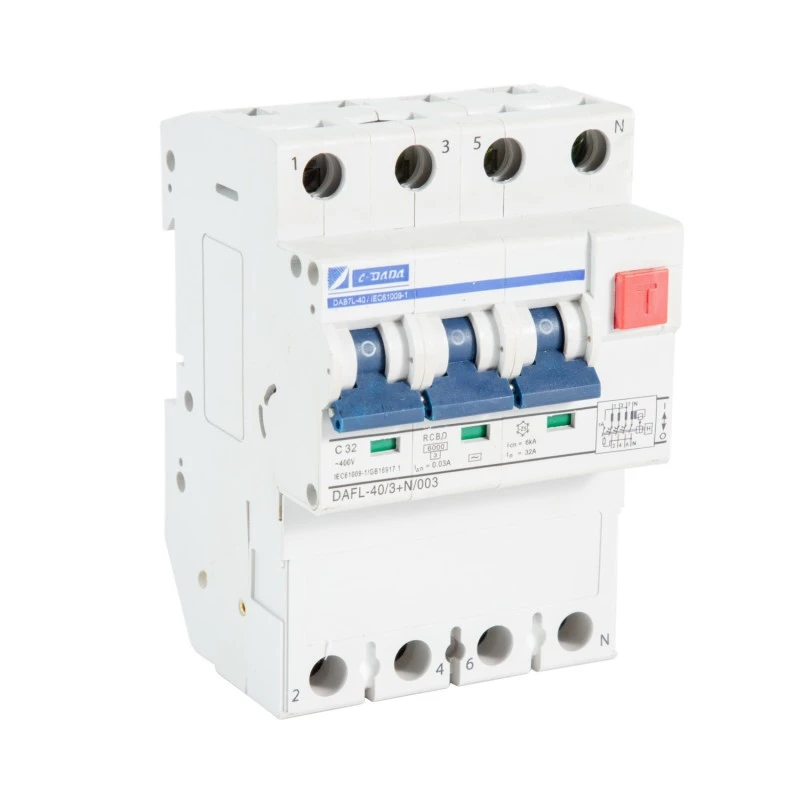

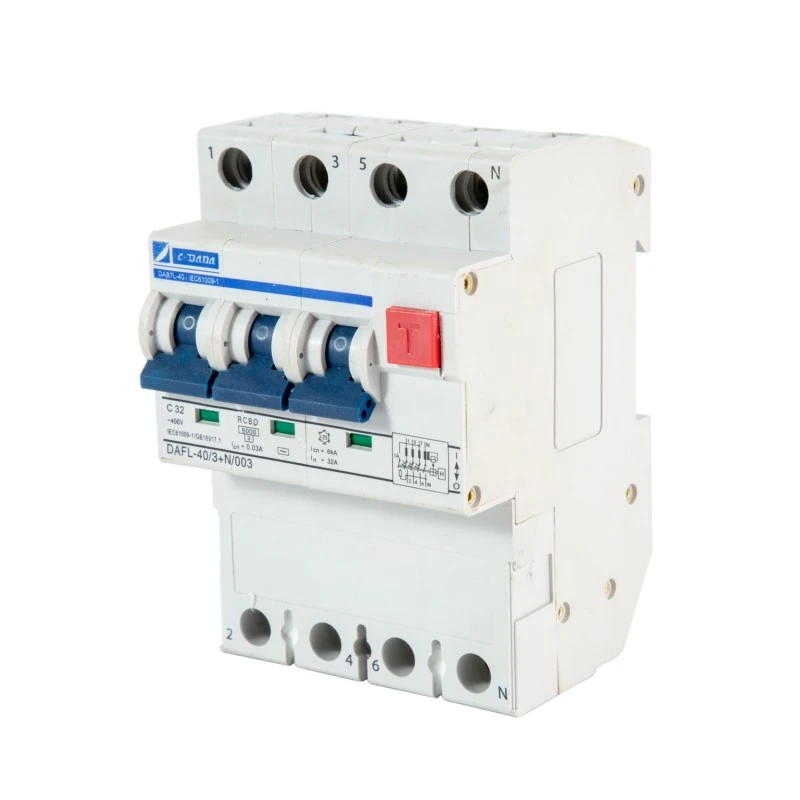

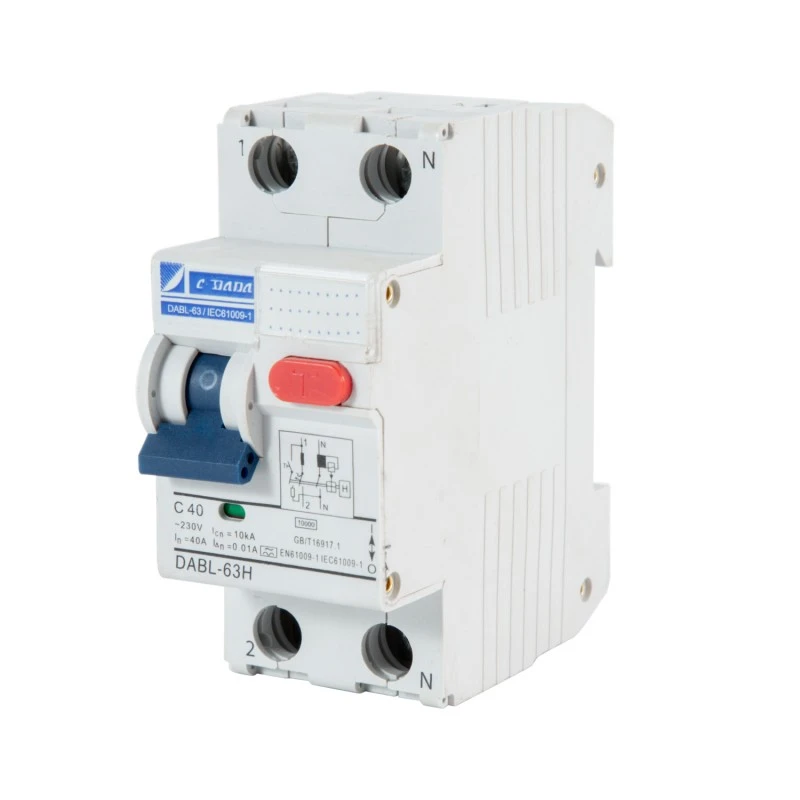

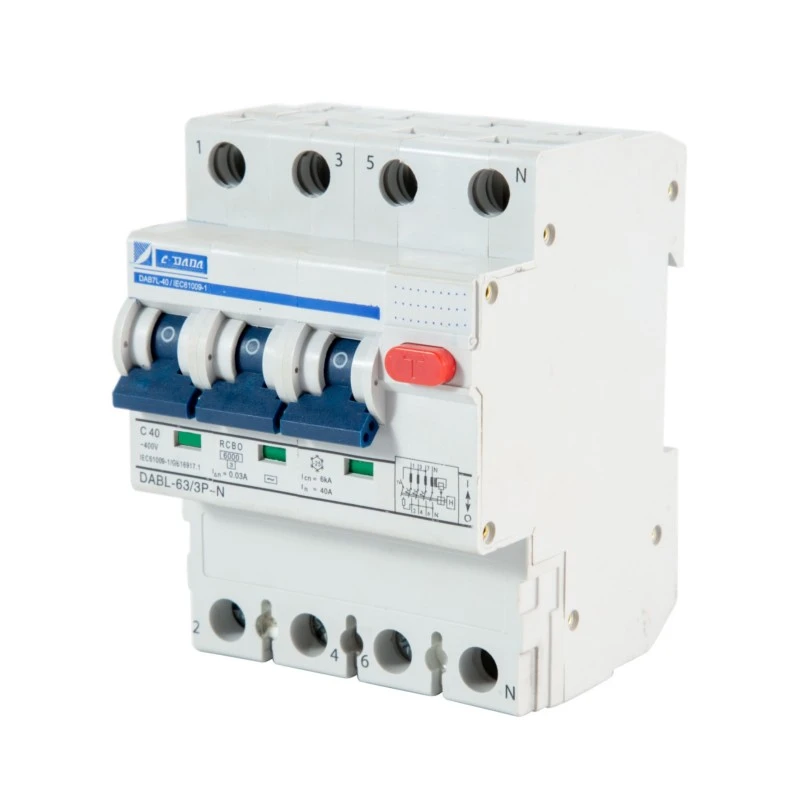

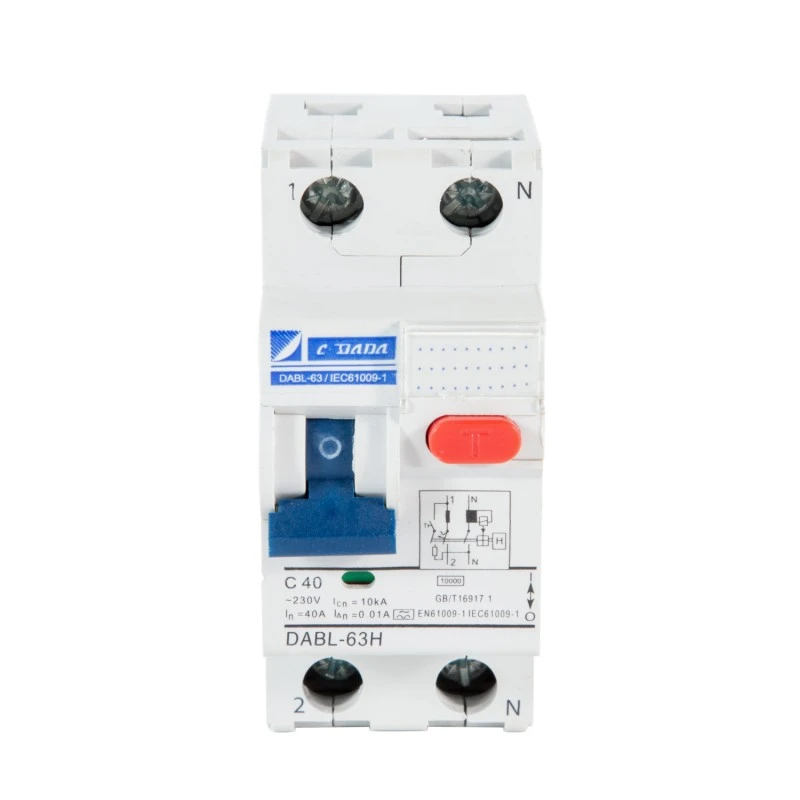

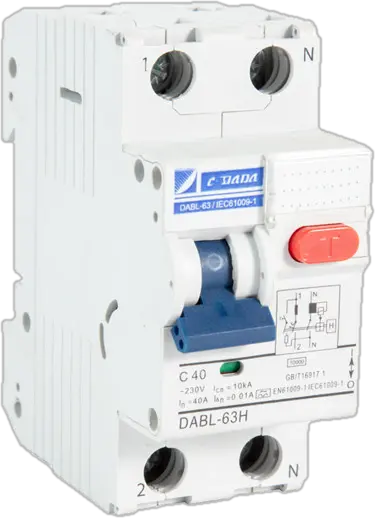

2पी 4पी इलेक्ट्रोमैग्नेटिक आरसीबीओ

ऐसे वातावरण में सुरक्षा से समझौता न करने के लिए जहां बिजली की विश्वसनीयता अनिश्चित है, शंघाई दादा इलेक्ट्रिक कं., लि. CDADA DABF-63 2P 4P इलेक्ट्रोमैग्नेटिक आरसीबीओ को एक सच्चा 2P/4P इलेक्ट्रोमैग्नेटिक अवशिष्ट वर्तमान सर्किट ब्रेकर प्रस्तुत करता है जो ओवरकरंट सुरक्षा के साथ है जो बिना किसी इलेक्ट्रॉनिक घटक या बाहरी बिजली आपूर्ति के संचालित होता है। आईईसी मानकों के अनुसार डिज़ाइन किया गया, यह आरसीबीओ एक डिवाइस में तीन आवश्यक सुरक्षा प्रदान करता है:

★ बिजली के झटके की रोकथाम (30mA अवशिष्ट वर्तमान पहचान के माध्यम से),

★ अधिभार संरक्षण (थर्मल तंत्र),

★ शॉर्ट-सर्किट रुकावट (चुंबकीय रिलीज, 6kA)।

आउटडोर सॉकेट, गैरेज, बेसमेंट और ग्रामीण प्रतिष्ठानों के लिए अनुशंसित, DABF-63 तब भी काम करना जारी रखता है, जब न्यूट्रल खो जाता है, वोल्टेज गिर जाता है, या ब्लैकआउट के दौरान - इलेक्ट्रॉनिक विकल्पों पर एक महत्वपूर्ण लाभ। एक स्वतंत्र संपर्क स्थिति संकेतक, -25°C से +40°C ऑपरेटिंग रेंज और मजबूत टर्मिनल डिज़ाइन के साथ, यह जहां सबसे अधिक मायने रखता है वहां असफल-सुरक्षित प्रदर्शन प्रदान करता है।

मुख्य विशिष्टताएँ

मॉडल: डीएबीएफ-63 सीरीज

प्रकार: विद्युत चुम्बकीय आरसीबीओ (कोई इलेक्ट्रॉनिक्स नहीं, कोई सहायक शक्ति की आवश्यकता नहीं)

ध्रुव: 2पी (1+एन) या 4पी (3+एन)

रेटेड करंट (इन): 6-63ए (डीएबी7 प्लेटफॉर्म पर आधारित विशिष्ट रेंज)

अवशिष्ट संवेदनशीलता (I△n): 30mA (व्यक्तिगत सुरक्षा के लिए मानक; 100mA वैकल्पिक)

नॉन-ट्रिपिंग करंट: 0.5 × I△n

I△n पर यात्रा का समय: ≤ 0.1 सेकंड

तोड़ने की क्षमता: 6kA

सुरक्षा कार्य:

अवशिष्ट धारा (रिसाव) - विद्युत चुम्बकीय संवेदन

★ अधिभार - द्विधातु तापीय

★ शॉर्ट सर्किट - चुंबकीय रिलीज

★ ऑपरेटिंग तापमान: -25°C से +40°C

माउंटिंग: 35 मिमी डीआईएन रेल पर 2-मॉड्यूल चौड़ाई

प्रमुख विशेषताऐं:

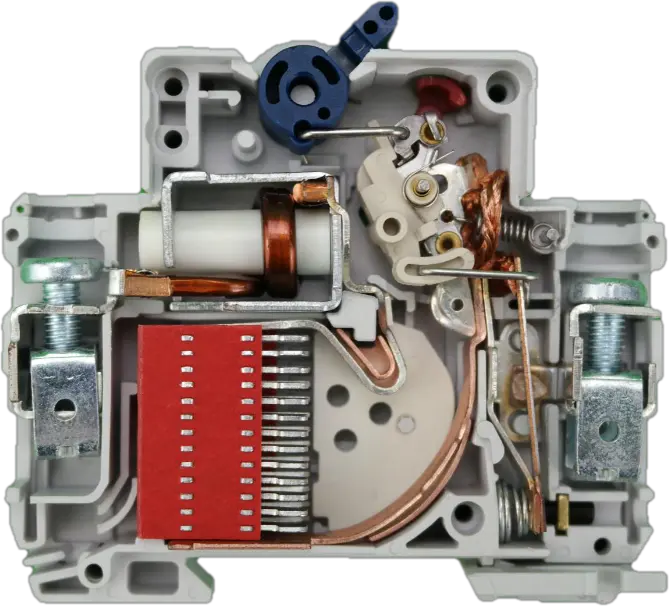

★ शुद्ध विद्युत चुम्बकीय विभेदक तंत्र

★ स्वतंत्र संपर्क स्थिति संकेतक (सही चालू/बंद/यात्रा स्थिति)

★ मासिक कार्यक्षमता जांच के लिए "परीक्षण" बटन

★ नोकदार टर्मिनल क्लैंप → कम थर्मल नुकसान, मजबूत पकड़

★ सिल्वर-बेयरिंग संपर्क → उच्च स्थायित्व, कम प्रतिरोध

★ क्रॉस-फ़ंक्शनल स्क्रू (+/-) → आसान स्थापना

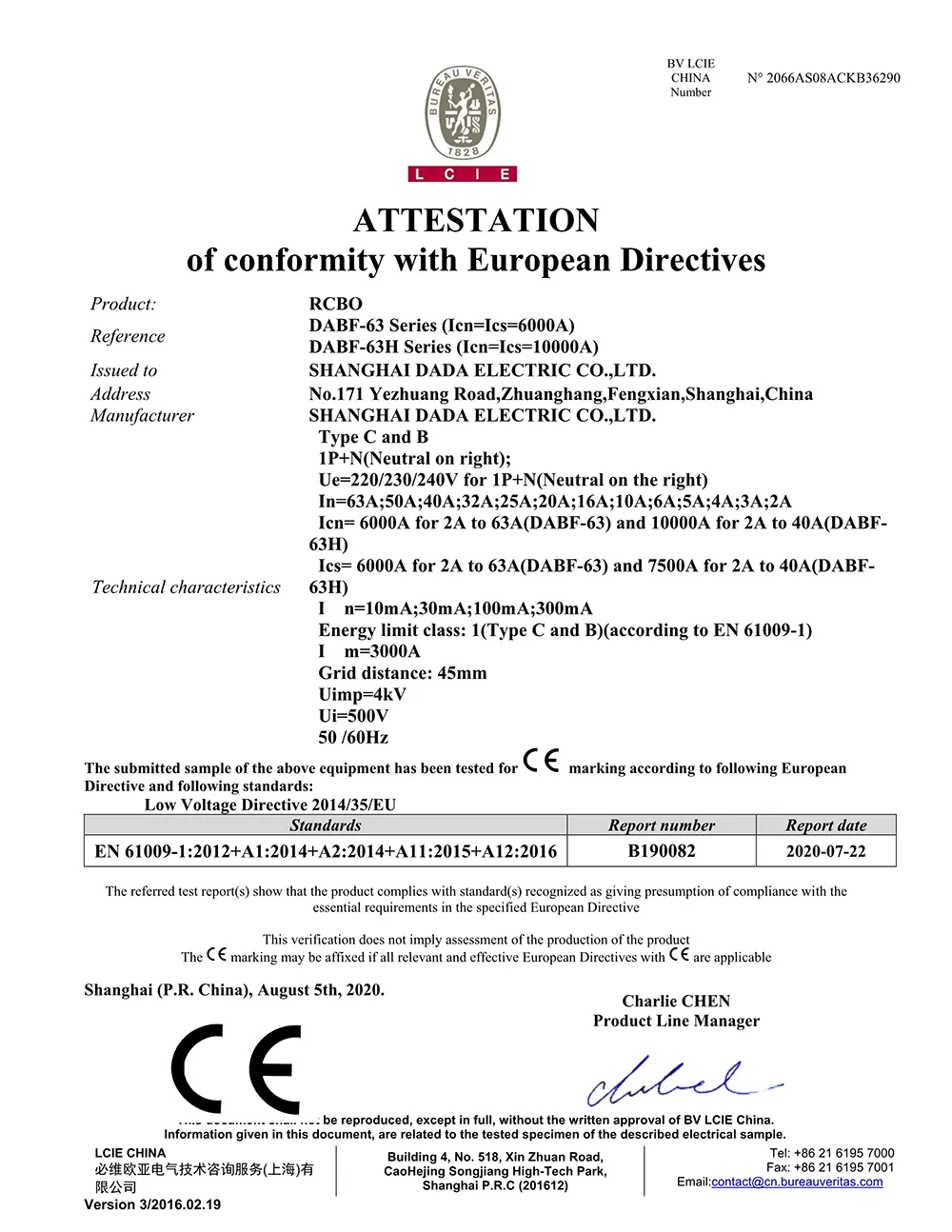

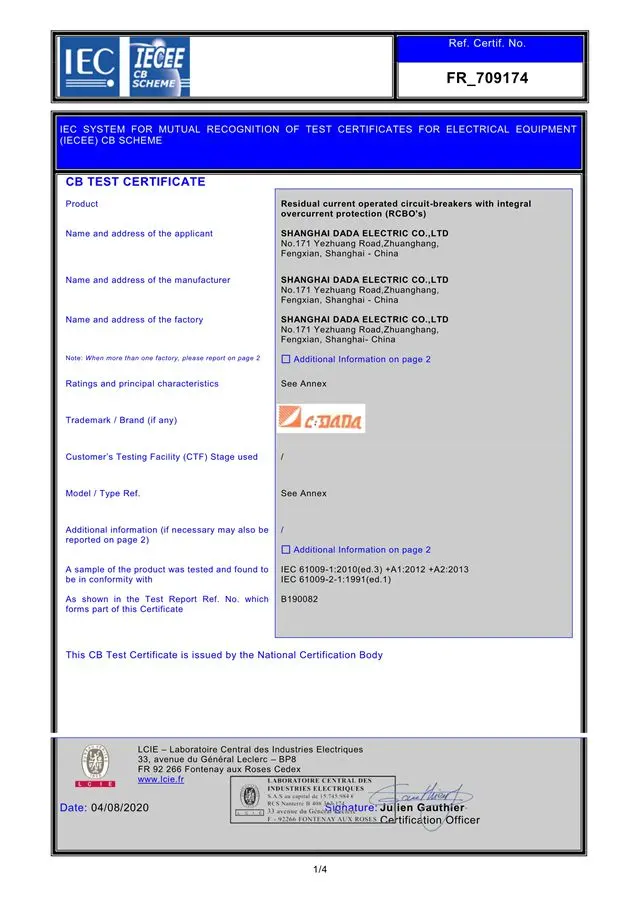

★ प्रमाणपत्र: CE, CB (RoHS अनुरूप सामग्री)

सीडीएडीए इलेक्ट्रोमैग्नेटिक आरसीबीओ क्यों चुनें?

★ बिजली के बिना काम करता है - कभी भी

इलेक्ट्रॉनिक आरसीबीओ के विपरीत, हमारे 2पी 4पी इलेक्ट्रोमैग्नेटिक आरसीबीओ को रिसाव का पता लगाने के लिए किसी लाइन वोल्टेज की आवश्यकता नहीं होती है - जो तटस्थ विफलता, ब्राउनआउट या पूर्ण आउटेज के दौरान सुरक्षा सुनिश्चित करता है।

★ कठोर या दूरस्थ स्थानों के लिए आदर्श

ग्रामीण क्षेत्रों, निर्माण स्थलों, खेतों, सुरंगों और अस्थिर ग्रिड वाले क्षेत्रों के लिए बिल्कुल सही जहां इलेक्ट्रॉनिक उपकरण खराब हो सकते हैं।

★ स्वाभाविक रूप से विफल-सुरक्षित

कोई अर्धचालक नहीं = कोई उम्र नहीं, कोई सॉफ़्टवेयर त्रुटियाँ नहीं, कोई ईएमआई संवेदनशीलता नहीं। अभी सिद्ध विद्युत चुम्बकीय भौतिकी।

★ परिचालन स्थिति स्पष्ट करें

स्वतंत्र संपर्क संकेतक वास्तविक संपर्क स्थिति दिखाता है - रखरखाव और सुरक्षा ऑडिट के लिए महत्वपूर्ण।

★ कॉम्पैक्ट और विश्वसनीय

2-मॉड्यूल आकार पैनल की जगह बचाता है, जबकि सिल्वर-मिश्र धातु संपर्क और मजबूत टर्मिनल लंबी सेवा जीवन सुनिश्चित करते हैं।

★ वैश्विक अनुपालन

आईईसी, सीई और सीबी मानकों के लिए प्रमाणित - निर्यात और अंतर्राष्ट्रीय परियोजनाओं के लिए विश्वसनीय।

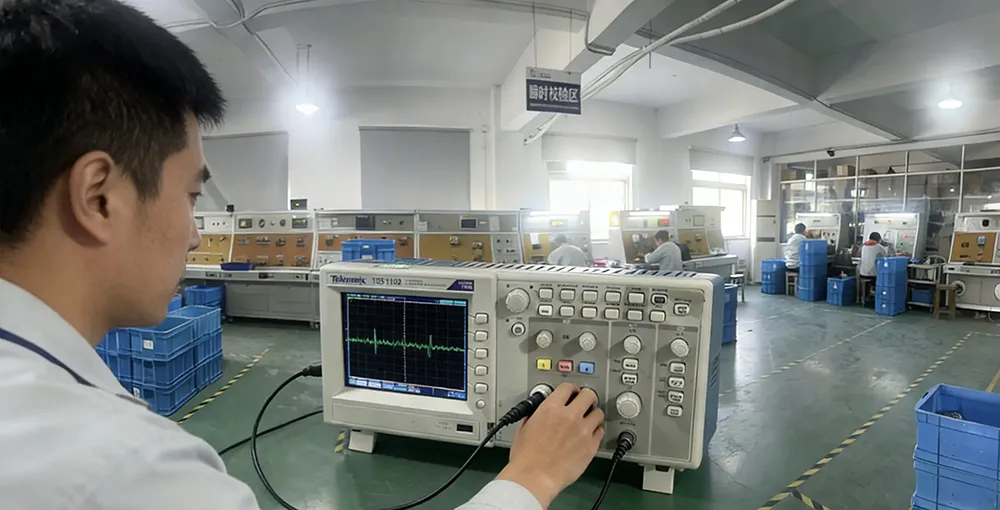

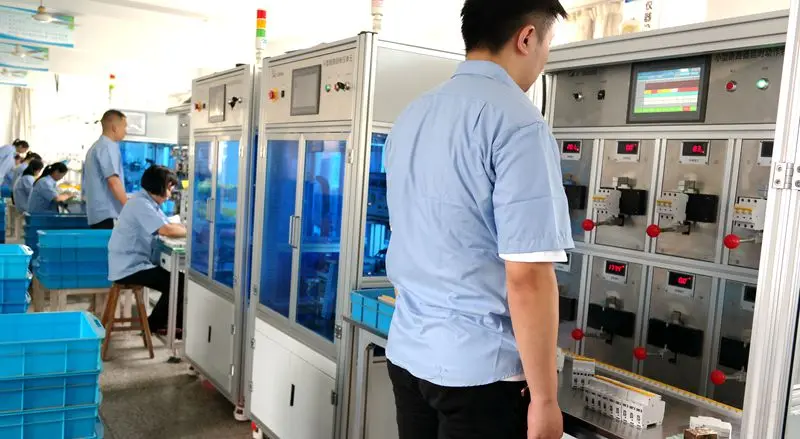

★ चूँकि यह हमारी नीति है कि हमारी सुविधा से निकलने वाले सभी उत्पादों का 100% निरीक्षण किया जाए, हम पूर्ण निश्चितता के साथ गारंटी दे सकते हैं कि उत्पाद हमारी सुविधा से निकलने से पहले कार्यात्मक रूप से 100% सटीक है।

★ हम उपकरण, प्रक्रियाओं, लोगों और प्रमाणपत्रों में निवेश करके अपनी तकनीकी विशेषज्ञता का निर्माण जारी रखेंगे जो हमारे उत्पाद और अंततः हमारे ग्राहकों की संतुष्टि में दिखाई देगी।

विशिष्ट अनुप्रयोग

ग्रामीण विद्युतीकरण परियोजनाएँ

आउटडोर सॉकेट और ईवी चार्जिंग पॉइंट (मूल परत)

गैरेज, बेसमेंट और कार्यशालाएँ (नम, ठंडा वातावरण)

टीटी अर्थिंग सिस्टम (जहां तटस्थ अखंडता खराब है)

बैकअप सर्किट और आपातकालीन पैनल

अक्सर पूछे जाने वाले प्रश्नों

Q1: इलेक्ट्रॉनिक और इलेक्ट्रोमैग्नेटिक आरसीबीओ के बीच क्या अंतर है?

ए1:

Q2: क्या यह आरसीबीओ वृद्धि सुरक्षा प्रदान करता है?

ए2: नहीं। सच्चे विद्युतचुंबकीय आरसीबीओ में वेरिस्टर या सर्ज दमन शामिल नहीं है - जिनके लिए इलेक्ट्रॉनिक घटकों की आवश्यकता होती है। यदि सर्ज सुरक्षा की आवश्यकता है, तो इसे एक अलग एसपीडी (सर्ज प्रोटेक्टिव डिवाइस) के साथ जोड़ दें।

Q3: क्या व्यक्तिगत आघात से सुरक्षा के लिए 30mA पर्याप्त है?

ए3: हाँ. 30mA आवासीय और वाणिज्यिक सर्किट में सीधे संपर्क के खिलाफ जीवन रक्षक सुरक्षा के लिए IEC मानक सीमा है।

Q4: क्या इसका उपयोग मुख्य आयकर्ता सुरक्षा के रूप में किया जा सकता है?

ए4: हाँ—6केए ब्रेकिंग क्षमता के साथ, डीएबीएफ-63 छोटे वितरण बोर्डों में, विशेष रूप से टीटी सिस्टम में, आने वाली सुरक्षा के रूप में काम कर सकता है।

Q5: इलेक्ट्रोमैग्नेटिक आरसीबीओ के लिए सीडीएडीए क्यों चुनें?

A5: CDADA ऑफर करता है:

● वास्तविक विद्युत चुम्बकीय डिज़ाइन (कोई छिपा हुआ इलेक्ट्रॉनिक्स नहीं)

● ट्रू 0V ऑपरेशन क्षमता

● 2-मॉड्यूल कॉम्पैक्ट आकार-विद्युत चुम्बकीय प्रकारों के लिए दुर्लभ

● सुरक्षा सत्यापन के लिए स्वतंत्र संपर्क संकेतक

● वैश्विक प्रमाणन (सीई/सीबी) और OEM-तैयार समर्थन
