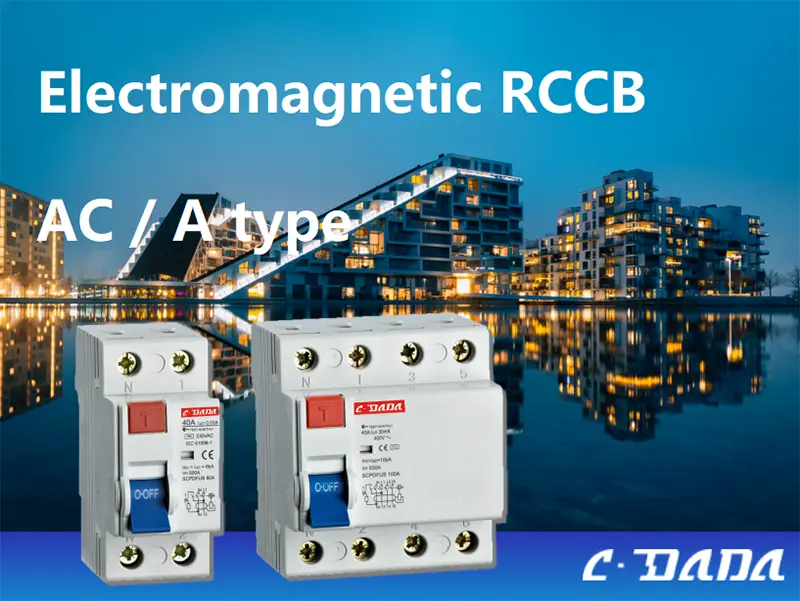

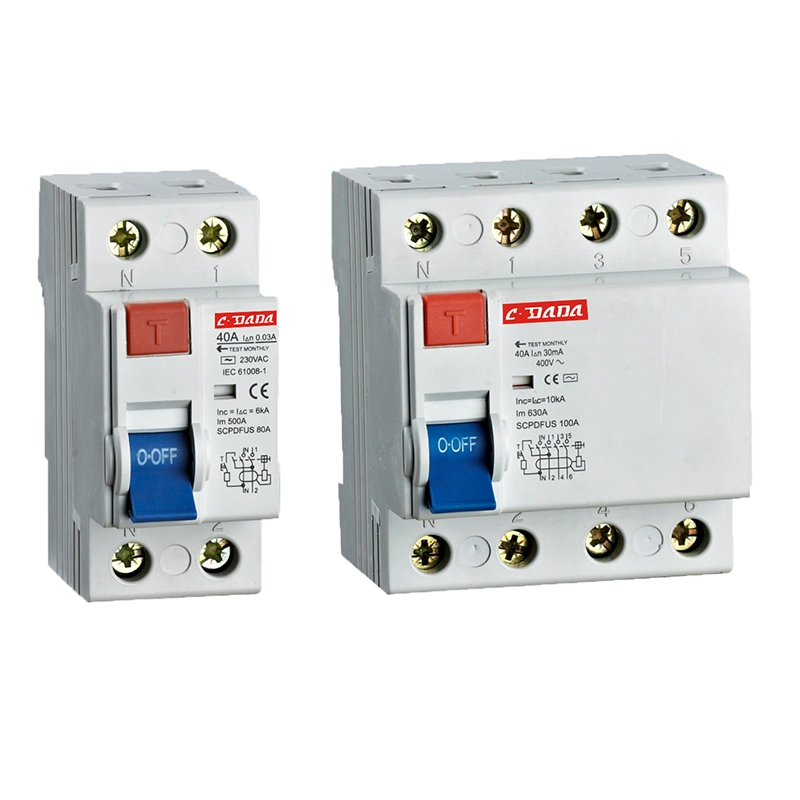

विद्युत चुम्बकीय अवशिष्ट धारा सर्किट ब्रेकर

मिशन-महत्वपूर्ण सुरक्षा के लिए जहां विश्वसनीयता बाहरी शक्ति पर निर्भर नहीं हो सकती, सीडीएडीए इलेक्ट्रोमैग्नेटिक रेसिडुअल करंट सर्किट ब्रेकर (आरसीसीबी) चुनें। शंघाई DADA इलेक्ट्रिक कंपनी लिमिटेड द्वारा IEC 61008-1 मानकों के अनुसार इंजीनियर किया गया, यह विशुद्ध रूप से विद्युत चुम्बकीय RCCB बिना किसी इलेक्ट्रॉनिक सर्किटरी या सहायक वोल्टेज के संचालित होता है - जो इसे बिजली के उतार-चढ़ाव, उछाल या तटस्थ हानि के प्रति प्रतिरोधी बनाता है।

16A से 100A तक रेटेड धाराओं और 10mA, 30mA, या 100mA की संवेदनशीलता के साथ 2P (1+N) और 4P (3+N) कॉन्फ़िगरेशन में उपलब्ध, यह प्रदूषित, उच्च आर्द्रता, या अस्थिर ग्रिड वातावरण में असफल-सुरक्षित ग्राउंड फ़ॉल्ट सुरक्षा प्रदान करता है।

6kA सशर्त शॉर्ट-सर्किट रेटिंग, ज्वाला-मंदक आयातित आवास और संपर्क स्थिति संकेतक के साथ, सीडीएडीए विद्युत चुम्बकीय आरसीसीबी औद्योगिक स्थलों, ग्रामीण बुनियादी ढांचे और निर्यात पैनलों में विश्वसनीय है जहां पूर्ण यांत्रिक विश्वसनीयता सबसे अधिक मायने रखती है।

मुख्य विशिष्टताएँ

प्रकार: विद्युतचुंबकीय आरसीसीबी (कोई इलेक्ट्रॉनिक्स नहीं, कोई सहायक शक्ति की आवश्यकता नहीं)

मानक: आईईसी 61008-1

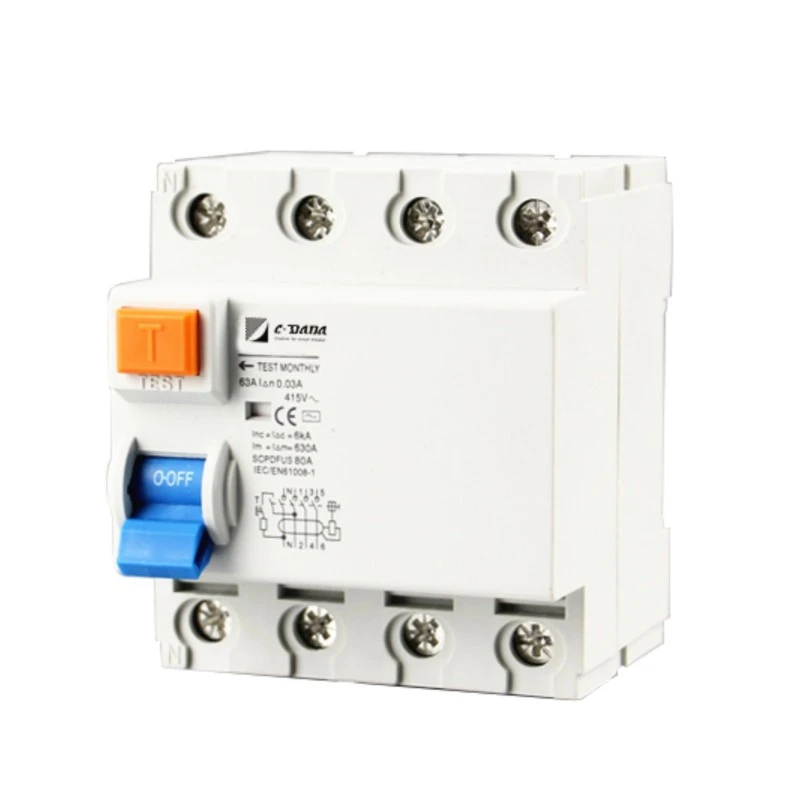

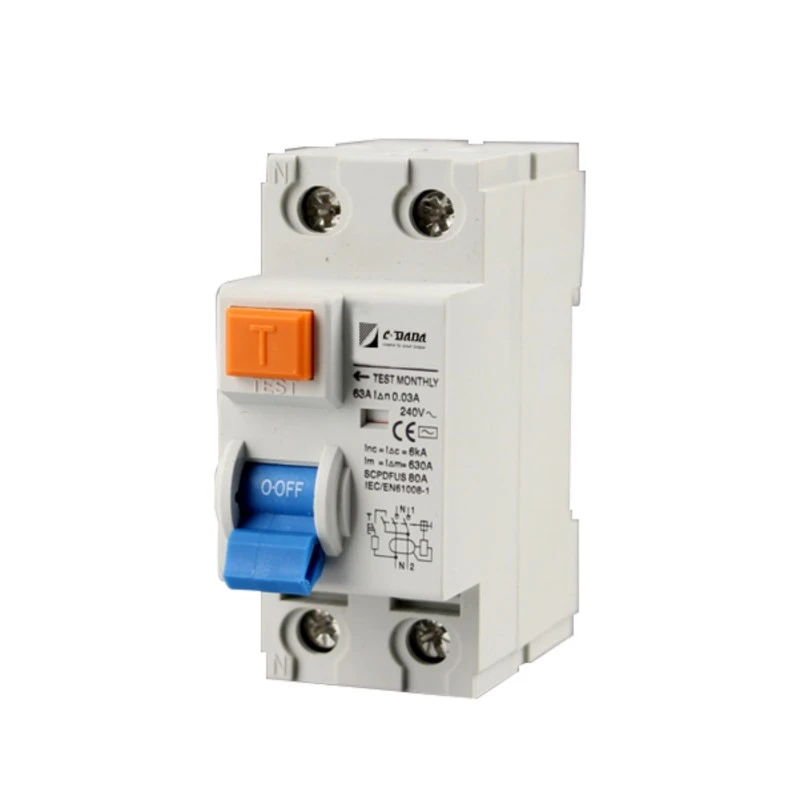

ध्रुव: 2पी (1+एन) या 4पी (3+एन)

रेटेड करंट (इंच): 16ए, 25ए, 32ए, 40ए, 63ए, 80ए, 100ए

रेटेड वोल्टेज:

2पी: 240V एसी

4पी: 240/415वी एसी

संवेदनशीलता (I△n): 10mA, 30mA, 100mA

नॉन-ट्रिपिंग करंट: 0.5 × I△n

I△n पर यात्रा का समय: ≤ 0.1 सेकंड

बनाने और तोड़ने की क्षमता (I₄m):

500A (≤ 40A में)

630ए (≥ 63ए में)

सशर्त शॉर्ट-सर्किट करंट (इंक): 6kA

आवेग झेलने वाला वोल्टेज (यूआईएमपी): 6000V

सुरक्षा की डिग्री: IP20

माउंटिंग: 35 मिमी डीआईएन रेल, 45 मिमी चौड़ाई

टर्मिनल: पिन प्रकार, 35 मिमी² तक केबल का समर्थन करता है

आवास: ज्वाला-मंदक, गर्मी प्रतिरोधी, प्रभाव-प्रूफ आयातित प्लास्टिक

ऑपरेटिंग तापमान: प्रदूषित/कठोर वातावरण के लिए उपयुक्त

दृश्य संकेतक: संपर्ककर्ता स्थिति संकेतक (चालू/बंद स्थिति दिखाता है)

ट्रिप मैकेनिज्म: शुद्ध विद्युत चुम्बकीय रिलीज - लाइन पर कोई वोल्टेज न होने पर भी काम करता है

सीडीएडीए इलेक्ट्रोमैग्नेटिक आरसीसीबी क्यों चुनें?

★ आपूर्ति वोल्टेज पर शून्य निर्भरता

इलेक्ट्रॉनिक आरसीसीबी के विपरीत, इलेक्ट्रोमैग्नेटिक अवशिष्ट वर्तमान सर्किट ब्रेकर को किसी सहायक शक्ति की आवश्यकता नहीं होती है - भले ही न्यूट्रल टूट जाए, वोल्टेज गिर जाए या ब्लैकआउट के दौरान भी यह विश्वसनीय रूप से ट्रिप हो जाए।

★ कठोर परिस्थितियों में बेजोड़ विश्वसनीयता

विशेष टर्मिनल डिज़ाइन और उच्च श्रेणी की सामग्री धूल भरे, आर्द्र या संक्षारक वातावरण में स्थिर प्रदर्शन सुनिश्चित करती है - खेतों, सुरंगों और बाहरी अलमारियों के लिए आदर्श।

★ स्वाभाविक रूप से विफल-सुरक्षित डिज़ाइन

कोई अर्धचालक नहीं = कोई पुरानापन नहीं, कोई सॉफ़्टवेयर गड़बड़ियाँ नहीं, कोई ईएमआई संवेदनशीलता नहीं। केवल यांत्रिक-चुंबकीय भौतिकी—दशकों से सिद्ध।

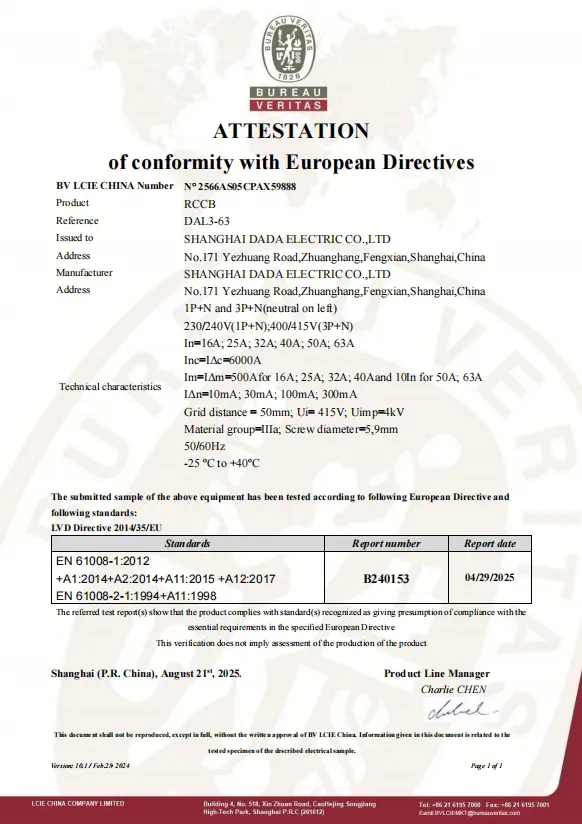

★ वैश्विक मानक अनुपालन

आईईसी 61008-1 के साथ पूरी तरह से अनुपालन, मजबूत, रखरखाव-मुक्त सुरक्षा की आवश्यकता वाली अंतरराष्ट्रीय परियोजनाओं के लिए उपयुक्त।

★ स्पष्ट परिचालन प्रतिक्रिया

अंतर्निहित संपर्क स्थिति संकेतक तत्काल दृश्य पुष्टि की अनुमति देता है - सुरक्षा ऑडिट और रखरखाव के लिए महत्वपूर्ण।

★ ग्राहक की गोपनीयता का सम्मान करते हुए, हम दुनिया भर में कई वितरकों और OEM भागीदारों की सेवा करते हैं जो प्रमुख परियोजनाओं और स्थानीय बाजारों में आपूर्ति करते हैं।

★ हमारी बिक्री और इंजीनियरिंग टीमें 24 कार्य घंटों के भीतर सभी तकनीकी पूछताछ का जवाब देने का प्रयास करती हैं।

विशिष्ट अनुप्रयोग

ग्रामीण विद्युतीकरण: अस्थिर या कमजोर ग्रिड वाले क्षेत्र

औद्योगिक संयंत्र: उच्च ईएमआई वातावरण (वेल्डर, मोटर्स)

सुरंगें और खदानें: आर्द्र, प्रदूषित स्थितियाँ

बैकअप सिस्टम: जहां तटस्थ अखंडता की गारंटी नहीं दी जा सकती

निर्यात पैनल: शुद्ध विद्युतचुंबकीय विश्वसनीयता की मांग करने वाले बाजारों के लिए (जैसे, अफ्रीका, मध्य पूर्व, दक्षिण पूर्व एशिया के कुछ हिस्से)

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: टाइप ए और टाइप एसी आरसीडी के बीच क्या अंतर है? ए1:

● टाइप एसी: केवल चिकने साइनसॉइडल एसी रिसाव का पता लगाता है (उदाहरण के लिए, हीटर की खराबी से)।

● टाइप ए: एसी + पल्सेटिंग डीसी रिसाव का पता लगाता है (उदाहरण के लिए, फोन चार्जर, एलईडी ड्राइवर, वॉशिंग मशीन से)। → इलेक्ट्रॉनिक लोड वाले आधुनिक इंस्टॉलेशन में टाइप ए की आवश्यकता होती है। CDADA दोनों प्रकार की पेशकश करता है—अपनी एप्लिकेशन आवश्यकताओं की पुष्टि करें।

Q2: इलेक्ट्रॉनिक और इलेक्ट्रोमैग्नेटिक आरसीसीबी के बीच क्या अंतर है?

विशेषता	इलेक्ट्रॉनिक आरसीसीबी	विद्युत चुम्बकीय आरसीसीबी
बिजली की आवश्यकता	हाँ (लाइन वोल्टेज की आवश्यकता है)	नहीं - 0V पर काम करता है
तटस्थ निर्भरता	यदि तटस्थ टूट जाता है तो विफल हो जाता है	फिर भी बिना तटस्थ हुए काम करता है
ईएमआई संवेदनशीलता	मोटर/वीएफडी के पास झूठी यात्रा हो सकती है	ईएमआई के प्रति प्रतिरक्षित
लागत	निचला	ज़रा सा ऊंचा
उदाहरण	स्थिर शहरी ग्रिड	कठोर, ग्रामीण, या महत्वपूर्ण प्रणालियाँ

Q3: क्या यह विद्युत चुम्बकीय RCCB 30mA व्यक्तिगत सुरक्षा का समर्थन करता है?

A3: हाँ—यह 10mA, 30mA और 100mA में उपलब्ध है। 30mA संस्करण जीवन रक्षक शॉक सुरक्षा के लिए IEC आवश्यकताओं को पूरा करता है।

Q4: क्या इसका उपयोग टीटी अर्थिंग सिस्टम में किया जा सकता है?

उ4: बिल्कुल. वास्तव में, टीटी सिस्टम में विद्युत चुम्बकीय आरसीसीबी को प्राथमिकता दी जाती है क्योंकि वे स्थिर तटस्थ संदर्भ पर निर्भर नहीं होते हैं - जो टीटी सेटअप में अनुपस्थित या उच्च-प्रतिबाधा हो सकता है।

Q5: विद्युत चुम्बकीय अवशिष्ट धारा सर्किट ब्रेकर के लिए CDADA क्यों चुनें?

A5: CDADA वितरित करता है:

● सच्चा IEC 61008-1 अनुरूप विद्युतचुंबकीय डिज़ाइन

● कोई छिपा हुआ इलेक्ट्रॉनिक्स-शुद्ध चुंबकीय संचालन नहीं

● सुरक्षा के लिए उच्च ग्रेड लौ-मंदक आवास

● प्रदूषित वातावरण में सिद्ध विश्वसनीयता

● OEM समर्थन: थोक मूल्य निर्धारण, प्रमाणन दस्तावेज़, तेज़ नमूनाकरण
