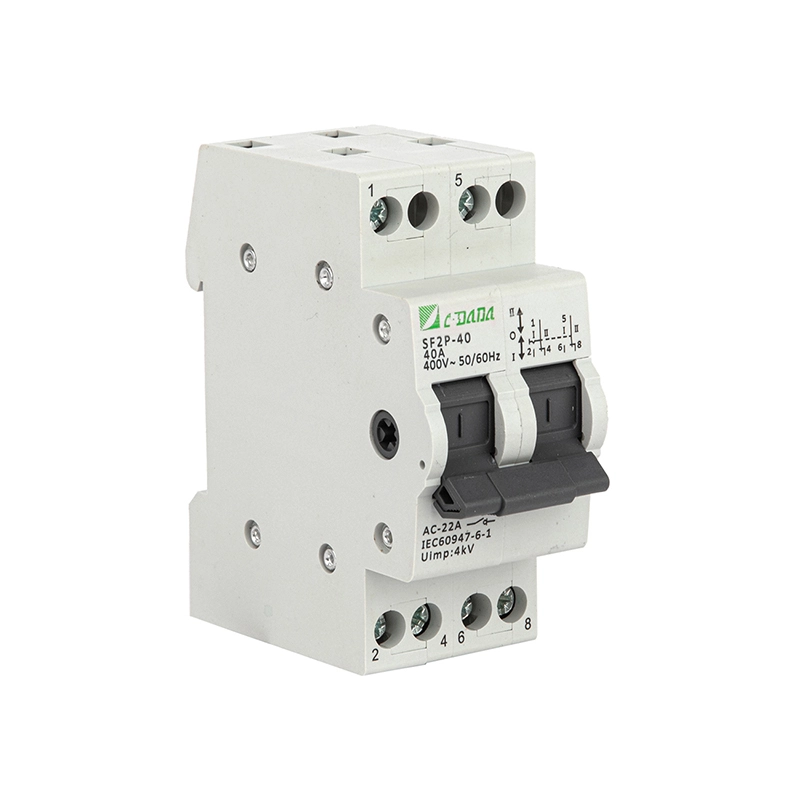

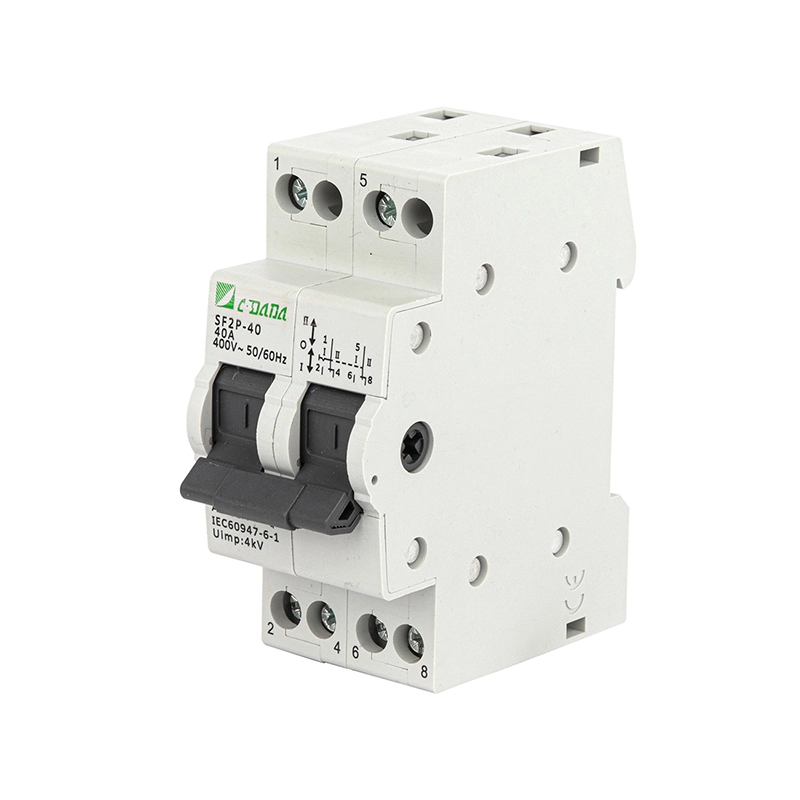

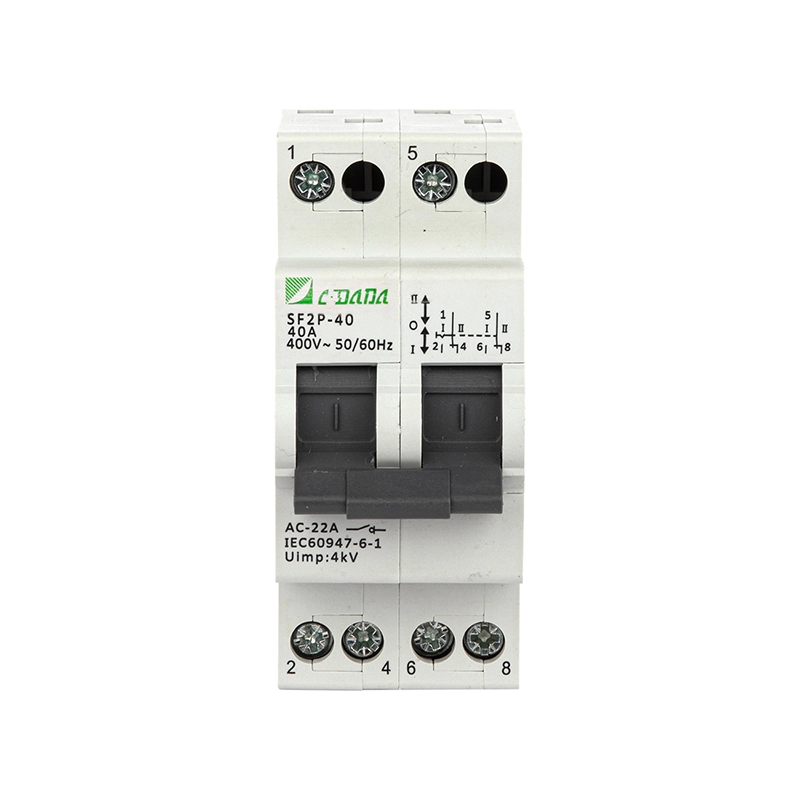

2पी चेंजओवर स्विच

CDADA SF सीरीज 2P चेंजओवर स्विच के साथ सुरक्षित और विश्वसनीय पावर स्रोत स्विचिंग सुनिश्चित करें, यह आवासीय, वाणिज्यिक और हल्के औद्योगिक अनुप्रयोगों में महत्वपूर्ण सर्किट रूपांतरण के लिए उपयुक्त है। यह डीआईएन-रेल माउंटेड माइक्रो चेंजओवर स्विच स्पष्ट 3-पोजीशन ऑपरेशन के साथ दोहरे पावर स्रोतों या लोड का समर्थन करता है: I -OFF-II, मेन/ग्रिड और बैकअप/जनरेटर आपूर्ति, मोटर फॉरवर्ड/रिवर्स कंट्रोल, या चरण/वोल्टेज मॉनिटरिंग सर्किट के बीच निर्बाध संक्रमण को सक्षम करता है।

AC 50/60Hz, 230-400V और 16A से 125A तक की धाराओं के लिए रेटेड, CDADA 2P चेंजओवर स्विच IEC 60947-3 और EN 60947-3 मानकों का अनुपालन करता है। चालू/बंद स्थिति संकेतक, उच्च-चालकता संपर्क और एक स्प्रिंग-सहायक त्वरित-मेक/ब्रेक तंत्र की विशेषता के साथ, यह बार-बार मैन्युअल ऑपरेशन के तहत भी स्थिर प्रदर्शन सुनिश्चित करता है। एमसीबी और संपर्ककर्ताओं के साथ मॉड्यूलर इंस्टॉलेशन के लिए डिज़ाइन किया गया, यह इमारतों, पंप रूम, टेलीकॉम कैबिनेट और आपातकालीन प्रकाश व्यवस्था में वितरण बोर्ड के लिए आदर्श है।

मुख्य विशिष्टताएँ

सीरीज: एसएफ सीरीज 2पी मैनुअल चेंजओवर स्विच

ब्रांड: सीडीएडीए | निर्माता: शंघाई दादा इलेक्ट्रिक कंपनी लिमिटेड

पोल्स: 2पी (डुअल पोल) - 1पी से 4पी वेरिएंट में उपलब्ध है

रेटेड करंट: 16ए - 125ए (40 डिग्री सेल्सियस परिवेश से 80% ऊपर)

रेटेड वोल्टेज: 230/400V AC, 50/60Hz

इन्सुलेशन वोल्टेज (यूआई): 500V

उपयोग श्रेणी: एसी-22ए (मिश्रित प्रतिरोधक और आगमनात्मक भार)

कम समय में करंट सहने की क्षमता (Icw): 12×Ie 1s के लिए

बनाने की क्षमता: 20×यानी, t=0.1s

यांत्रिक जीवन: 8,500 ऑपरेशन

विद्युत जीवन: 1,500 परिचालन (लोड के तहत)

प्रदूषण की डिग्री: II

माउंटिंग: मानक TH35 DIN रेल

ऑपरेशन: मैनुअल 3-पोजीशन हैंडल (I - O - II)

संकेतक: हैंडल संरेखण के माध्यम से दृश्यमान चालू/बंद स्थिति

टर्मिनल: केबल या बसबार कनेक्शन

आघूर्ण कसाव:

1.2 एनएम (16-40ए)

3.5 एनएम (63-125ए)

सुरक्षा नोट: कोई आर्क बुझाने वाला कक्ष नहीं → शॉर्ट-सर्किट सुरक्षा के लिए अपस्ट्रीम फ़्यूज़/एमसीबी के साथ उपयोग किया जाना चाहिए

तकनीकी डाटा शीट

CDADA 2P चेंजओवर स्विच क्यों चुनें?

★ सुरक्षित 3-स्थिति अलगाव

ट्रू ऑफ (ओ) स्थिति दोनों स्रोतों को डिस्कनेक्ट कर देती है - रखरखाव और एंटी-बैकफीड सुरक्षा के लिए महत्वपूर्ण।

★ डीआईएन-रेल मॉड्यूलर डिजाइन

एमसीबी के साथ कुछ ही सेकंड में इंस्टॉल हो जाता है - जगह बचाता है और स्मार्ट बिल्डिंग या ओईएम बाड़ों में पैनल लेआउट को सरल बनाता है।

★ उच्च विश्वसनीयता संपर्क

अनुकूलित गतिशील-स्थैतिक संपर्क ज्यामिति कम प्रतिरोध और दीर्घकालिक स्थिरता सुनिश्चित करती है।

★ वैश्विक अनुपालन

यूरोप, एशिया, अफ्रीका और लैटिन अमेरिका में स्वीकृत IEC 60947-3 से प्रमाणित।

★ उपयोगकर्ता-सुरक्षित संचालन

स्प्रिंग-सहायक तंत्र आंशिक जुड़ाव को रोकता है; 63A+ मॉडल के लिए विस्तारित हैंडल वैकल्पिक।

★ बहुमुखी अनुप्रयोग

जनरेटर स्थानांतरण से लेकर मोटर दिशा उलटने तक - एक स्विच, एकाधिक कार्य।

विशिष्ट अनुप्रयोग

बैकअप पावर सिस्टम: उपयोगिता और जनरेटर के बीच स्विच करें

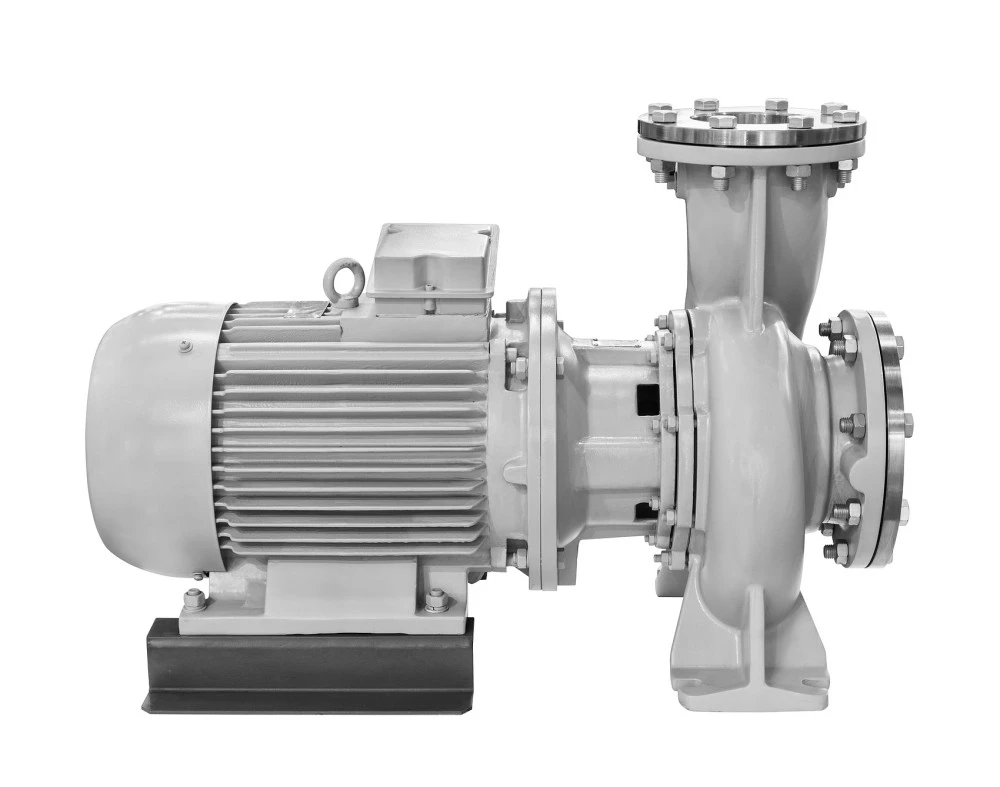

मोटर नियंत्रण: छोटे पंपों या पंखों का आगे/पीछे घूमना

माप सर्किट: मीटरिंग पैनल में वोल्टेज/चरण चयन

बिल्डिंग ऑटोमेशन: दोहरी एचवीएसी यूनिट स्विचिंग, आपातकालीन प्रकाश स्थानांतरण

दूरसंचार एवं डेटा केंद्र: निरर्थक पीएसयू स्रोत चयन

सीडीएडीए के बारे में

★ हमारे प्रमुख लाभ हैं:

1) पूर्ण अंतर्राष्ट्रीय प्रमाणपत्र,

2) मजबूत OEM/ODM क्षमता,

3) उच्च लागत-प्रदर्शन अनुपात,

4) विश्वसनीय बड़े पैमाने पर उत्पादन क्षमता,

5) व्यापक निर्यात अनुभव।

★ हमारे उत्पादों को बेल्ट एंड रोड बाजारों पर मजबूत फोकस के साथ दक्षिण पूर्व एशिया, मध्य पूर्व, दक्षिण अमेरिका, अफ्रीका, यूरोप और सीआईएस देशों में सफलतापूर्वक निर्यात किया जाता है।

★ हम अनुसंधान एवं विकास में लगातार निवेश करते हैं, वैश्विक मानकों और बाजार के रुझानों की निगरानी करते हैं, और अपने उत्पाद पोर्टफोलियो को उन्नत करने के लिए उद्योग विशेषज्ञों के साथ सहयोग करते हैं।

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या मैं लोड के तहत स्विच कर सकता हूँ?

A1: अनुशंसित नहीं. एसएफ श्रृंखला 2पी चेंजओवर स्विच में कोई चाप बुझाने वाला कक्ष नहीं है। स्विच करने से पहले हमेशा सर्किट को डी-एनर्जेट करें, या केवल नो-लोड ट्रांसफर (उदाहरण के लिए, आइसोलेटर फ़ंक्शन) के लिए उपयोग करें। लाइव-लोड स्विचिंग के लिए, मोटर चालित एटीएस या फ़्यूज्ड स्विच डिस्कनेक्टर्स पर विचार करें।

Q2: "O" (ऑफ़) स्थिति क्यों है?

ए2: सेंटर ऑफ स्थिति दोनों बिजली स्रोतों से पूर्ण अलगाव सुनिश्चित करती है - रखरखाव सुरक्षा और जनरेटर या इनवर्टर में बैकफीड को रोकने के लिए आवश्यक।

Q3: क्या मुझे इस स्विच के साथ फ़्यूज़ की आवश्यकता है?

ए3: हाँ. चूँकि यह फॉल्ट करंट को बाधित नहीं कर सकता है, इसलिए इसे हमेशा अपने सिस्टम के संभावित शॉर्ट-सर्किट करंट के लिए रेटेड अपस्ट्रीम फ़्यूज़ या एमसीबी के साथ जोड़ें।

Q4: क्या यह मोटर की दिशा को नियंत्रित कर सकता है?

ए4: हाँ-छोटी मोटरों के लिए, 2पी स्विच सही ढंग से वायर्ड होने पर चरण अनुक्रम को उलट सकता है। दिशा बदलने से पहले सुनिश्चित करें कि मोटर बंद है और डी-एनर्जेटिक है।

Q5: अन्य ब्रांडों की तुलना में CDADA को क्यों चुनें?

A5: CDADA ऑफर करता है:

● ट्रू 3-पोजीशन मैकेनिकल इंटरलॉक (कोई फ़्लोटिंग स्थिति नहीं)

● वैश्विक पैनल मानकों के साथ डीआईएन-रेल अनुकूलता

● स्विच स्थिति का स्पष्ट दृश्य संकेत

● विश्वसनीय संपर्क दबाव के लिए मजबूत स्प्रिंग तंत्र

● पूर्ण आईईसी प्रमाणीकरण और तकनीकी सहायता के साथ प्रतिस्पर्धी मूल्य निर्धारण
